БТ-5 с мариупольской башней
vftdrf47Дата: Воскресенье, 07.02.2021, 00:41 | Сообщение # 1
Лейтенант
Группа: Участники
Сообщений: 617
Репутация: 195
Статус: Оффлайн
Присоединяюсь к конкурсу со своей моделью БТ-5.
Буду строить машину 24-й тд Лужской оперативной группы на июль-август 1941 г. Имеется ряд фотографий подбитых БТ-2, БТ-5 этой дивизии на данный период.
Строить буду БТ-5, но с "мариупольской" башней. Основа - модель БТ-2 от "ХБ", смоляной набор башни от "L-Model". Также попробую в процессе совместить наборы травления от "Микродизайн" для БТ-5 с моделью "ХБ" (по предварительным прикидкам и кривым измерениям разница - только в длине крыльев, у "Звезды", как известно, очень длинный корпус)))). Также поставлю катки для БТ-5 от "Комплекта ЗИП" и металлические гусеницы.






grinnolsДата: Воскресенье, 07.02.2021, 07:40 | Сообщение # 2
Сержант
Группа: Участники
Сообщений: 217
Репутация: 16
Статус: Оффлайн
БТ много не бывает! Удачи!

Сообщение отредактировал grinnols - Суббота, 13.02.2021, 07:22

alexfedor49Дата: Воскресенье, 07.02.2021, 08:42 | Сообщение # 3
Лейтенант
Группа: Участники
Сообщений: 774
Репутация: 18
Статус: Оффлайн
Интересная стройка!

StasHobbiesДата: Воскресенье, 07.02.2021, 16:21 | Сообщение # 4
Подполковник
Группа: Администраторы
Сообщений: 1828
Репутация: 187
Статус: Оффлайн
очень интересный проект, ссылку на блог внес в список участников конкурса, удачи в постройке!

Мой канал на YouTube Stas'Hobbies

HartДата: Понедельник, 08.02.2021, 16:43 | Сообщение # 5
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Александр, а разве звездинский комплект подойдет для ХБ? Звезда свою БТшку длиннее замутила, так что полки либо резать либо мутить что то.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

vftdrf47Дата: Понедельник, 08.02.2021, 19:13 | Сообщение # 6
Лейтенант
Группа: Участники
Сообщений: 617
Репутация: 195
Статус: Оффлайн
В теории все замерил - надо будет чуток укоротить только сами полки, изогнутая передняя часть крыльев, вроде, подходит, все остальные мелочи тоже подходят. А так буду делать - посмотрю, наборы специально взял для пробы - а то травло на БТ-2 от "ХБ" никто не хочет делать. А не пойдет - мы и их медного листа чего-нибудь смастрячим biggrin

HartДата: Понедельник, 08.02.2021, 19:18 | Сообщение # 7
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Ясно, легкие пути это конечно не наш метод. yes

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

evgenДата: Вторник, 09.02.2021, 12:18 | Сообщение # 8
Лейтенант
Группа: Участники
Сообщений: 804
Репутация: 65
Статус: Оффлайн
очень интересная и редкая стройка. Удачи в постройке!

С уважением, Евгений

vftdrf47Дата: Пятница, 12.02.2021, 22:59 | Сообщение # 9
Лейтенант
Группа: Участники
Сообщений: 617
Репутация: 195
Статус: Оффлайн
Практически собрал корпус... На корпусе изобразил сварные швы на носу машины, снес "родные" метизы и поставил метизы от "МК", выставил балансиры на нужную высоту, чуть продлил лист брони в корме (на котором будет крепиться глушитель). Защиту воздуховодов и лючки по верху корпуса поставил травленые от "Микродизайн" для БТ-5 от "Звезды" - пока все подходит....
Дальше обварю будку МВ и корму, буду думать как поставить крепления буксирных крюков - пластик снес, а травло немного другой формы....




















vftdrf47Дата: Суббота, 13.02.2021, 01:13 | Сообщение # 10
Лейтенант
Группа: Участники
Сообщений: 617
Репутация: 195
Статус: Оффлайн
Фото с размерностью метизов от "мастер Клаб"....










ПайперДата: Суббота, 13.02.2021, 04:34 | Сообщение # 11
Ген. Секретарь ООН
Группа: Администраторы
Сообщений: 6440
Репутация: 382
Статус: Оффлайн
Mr. vftdrf47, серьёзные клепальные работы up

A. Несколько вопросов, если позволите:
1.
Цитата vftdrf47 ()
выставил балансиры на нужную высоту
Чем руководствовались? Недавно мы тут размышляли по этому вопросу с аналогичным БТ-2.
2. Корпус завален направо. Всё ли в порядке с плоскостью балансиров?
3. Как будете исправлять заниженное расположение ведущего колеса (при гусеничном ходе)?
4. Каков источник размера метизов корпуса?

Б. В качестве рефренсного материала - фото подборка "мариупольских" БТ-5 (составитель - nikarios)

В. Хорошая и полезная для Сообщества идея с обозначением размера метизов. Единственное, просьба на будущее, - более крупный шрифт.


Don`t war, make kits ;)

HartДата: Суббота, 13.02.2021, 05:02 | Сообщение # 12
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Цитата vftdrf47 ()
Защиту воздуховодов и лючки по верху корпуса поставил травленые от "Микродизайн" для БТ-5 от "Звезды" - пока все подходит....

Александр, а защита не играет? А то ощущение что она пол собственным весом как будто посередине прогнулась:



И не поведен ли корпус? По мимо вопроса Пайпер, про завал корпуса, вот тут визуально разница вроде как:


А нужна ли здесь клепка?


Тут к примеру нет:


За марку метизов отдельное спасибо.


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

Сообщение отредактировал Hart - Суббота, 13.02.2021, 05:05

bt7-zvoДата: Суббота, 13.02.2021, 08:57 | Сообщение # 13
Сержант
Группа: Участники
Сообщений: 215
Репутация: 73
Статус: Оффлайн

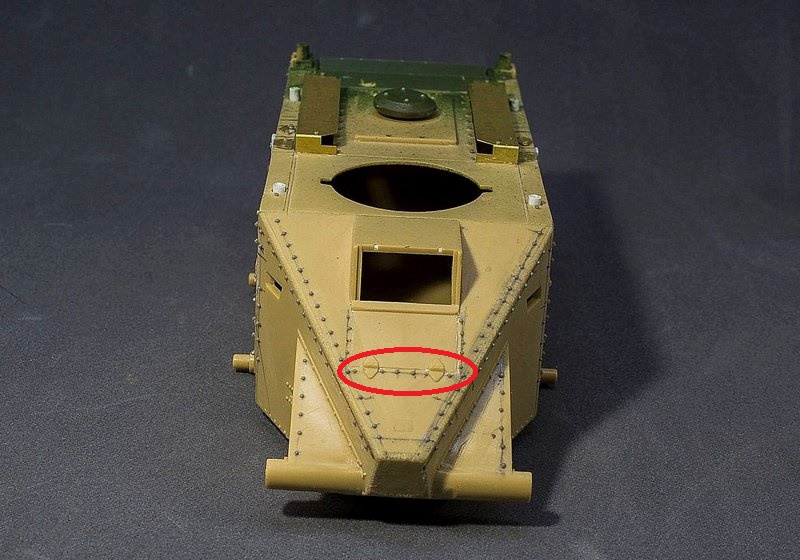

Линия первого подкоса поставлена неверно, она должна быть симметрична второму подкосу относительно оси свечи.
Следует убрать болты, там где кружки и добавить клепку и болты где стрелки.

Болты крепления грибка находились строго по продольной плоскости машины.
Тут наличие-отсутствие этих болтов хорошо читается:


Под радиаторными щитками не виден наклонный лист для защиты радиаторов при попадании пуль через боковые просветы.

HartДата: Суббота, 13.02.2021, 12:19 | Сообщение # 14
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Цитата bt7-zvo ()
там где кружки и добавить клепку
А как же тогда бронелист для ремонта снимали? И уж если точно говорить то гайки, а не болты, фото борта того же танка из Патриот:


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

Сообщение отредактировал Hart - Суббота, 13.02.2021, 12:24

vftdrf47Дата: Суббота, 13.02.2021, 13:50 | Сообщение # 15
Лейтенант
Группа: Участники
Сообщений: 617
Репутация: 195
Статус: Оффлайн
Метизы ставил в тех же плоскостях, что и были обозначены у "ХБ". Задачи специально ловить углы наклона и микроны не ставилось, тем более спорные моменты все
равно будут скрыты катками, полками и гусеницами.
Клепки под люком МВ поставил по образцу корпуса БТ-5, поднятому на Невской дубровке.
Щитки для защиты радиаторов ставились не всегда, особенно на первых БТ-5 и БТ-2. Эти щитки, в основном, опыт Испании.
Вопрос с клепками в районе крепления управляемых катков будет прорабатываться при установке подвески.
Замена болтов на клепки на съемных бортовых листах, на мой взгляд, нелогична.
Корпус не поведен, все балансиры выставлены ровно (сейчас внимательно рассмотрел при свете дня на ровном подоконнике biggrin ), все эти визуальные наклоны из-за недостаточно ровного расположения фотоаппарата.
Защита воздуховодов и радиаторов не играет, достаточно жесткая, просто при сборке невольно хватаешь пальцами, поджимаешь. Моя ошибка - надо было ставить под конец корпусных работ.
