Т-34-85 поздняя машина из Maquette/MSD
BRONCOДата: Вторник, 29.01.2019, 09:32 | Сообщение # 16
Сержант
Группа: Пользователи
Сообщений: 101
Репутация: 6
Статус: Оффлайн
Цитата Сергей77 ()
Нашел еще более интересное фото как это понимать?

Ох и не капал бы ты так глубоко........ wink  Вот по всему и выходит, что несмотря на всю простоту, Т-34 не простой танк......

Сергей77Дата: Вторник, 29.01.2019, 09:50 | Сообщение # 17
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
BRONCO, не могу)))
Если не копать,то можно и такое за танк Т-34-85 считать... biggrin



Сообщение отредактировал Сергей77 - Вторник, 29.01.2019, 10:09

АнкомДата: Вторник, 29.01.2019, 11:11 | Сообщение # 18
Лейтенант
Группа: Мастера
Сообщений: 616
Репутация: 239
Статус: Оффлайн
Цитата Сергей77 ()
Нашел еще более интересное фото как это понимать?

Понимать очень просто. У этой машины внутри кроме форсуночного подогревателя смонтирован ещё и зарядный агрегат.

Сергей77Дата: Вторник, 29.01.2019, 13:09 | Сообщение # 19
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Чем дальше в лес-тем больше партизан.... biggrin

А киньте в меня размерами эваколюка на модели Академ или новой Звезды,мож кто владеет? У Драгона он какой-то тощий...



Сообщение отредактировал Сергей77 - Вторник, 29.01.2019, 13:25

АнкомДата: Вторник, 29.01.2019, 14:59 | Сообщение # 20
Лейтенант
Группа: Мастера
Сообщений: 616
Репутация: 239
Статус: Оффлайн
Цитата Сергей77 ()
А киньте в меня размерами эваколюка на модели Академ или новой Звезды,мож кто владеет? У Драгона он какой-то тощий...

По размерам Вам к Алексею Макарову обращаться надо. Только у него на любой вопрос по Т-34 найдётся ответ в виде чертежа с геометрическими размерами.

Сергей77Дата: Вторник, 29.01.2019, 23:05 | Сообщение # 21
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
За отсутствием инфо-скопировал Драгон,из доработок низа корпуса-заменил метизы на крышках картеров,упорах балансиров и срезал НЛД,так как ступени и швы упущены производителем наглухо...
Отфотаю завтра-сегодня упарился сверлить,подгонять и наживлять пинцетом.

AlexMДата: Среда, 30.01.2019, 00:58 | Сообщение # 22
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 0
Статус: Оффлайн
Цитата Сергей77 ()
А киньте в меня размерами эваколюка на модели Академ


Прикрепления: 6732141.jpg (80.7 Kb)


С уважением, Александр.

вов_каДата: Среда, 30.01.2019, 05:08 | Сообщение # 23
Лейтенант
Группа: Пользователи
Сообщений: 719
Репутация: 41
Статус: Оффлайн
Сергей77http://www.tigerscorner.ru/index.php?topic=1149.0

С уважением, Владимир

Сергей77Дата: Среда, 30.01.2019, 10:41 | Сообщение # 24
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
AlexMвов_ка, огромное спасибо!

буду переделывать свои художества....

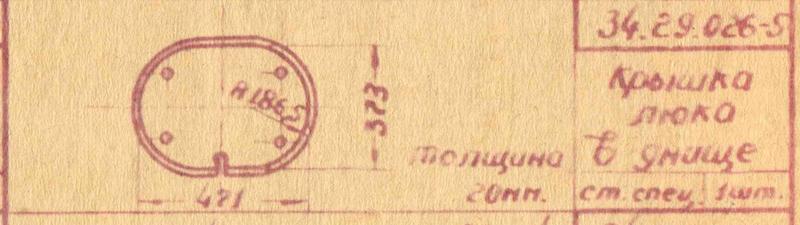

Крышка на май 1945,внимательно смотрим откуда идут размерные линии!!! Плюс кромки (скосы под углом 30 градусов) добавляют 12 мм в реале!
Итак ширина люка 373+12+12= 397мм,длинна 471+12+12= 495мм,радиус 186,5+12= 198,5 мм



Сообщение отредактировал Сергей77 - Среда, 30.01.2019, 16:53

Сергей77Дата: Среда, 30.01.2019, 12:02 | Сообщение # 25
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн

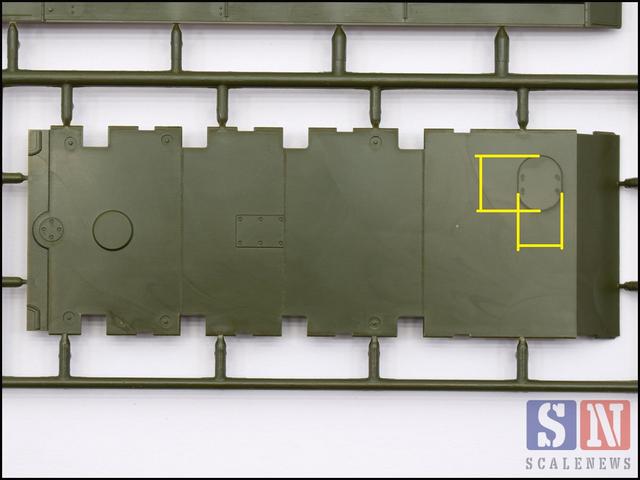

Да еще раскрой днища у сормовских машин с весны 44 г другой...

Шов проходит почти через середину прямоугольного  люка.

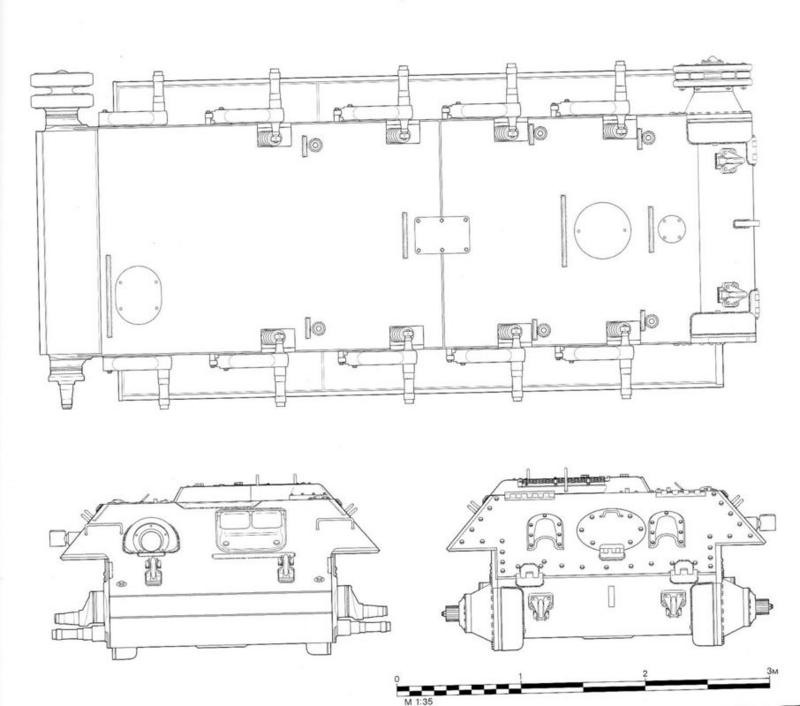

Чертежик для раннего корпуса до весны 44 г,но где проходит шов понятно:


Сергей77Дата: Воскресенье, 03.02.2019, 12:33 | Сообщение # 26
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Небольшой фотоотчет,качество неоч,но смысл понятен...

Недопиленное днище-еще надо планки у лючков клеить и с кормовым малым лючком поработать,зашпаклеван шов по середине,у сормовцев он проходит посредине лючка на 6 болтах.При кажущейся кривизне-макетовцы шли правильным путем в плане размеров,если днище клеить не по полочкам,а с учетом ступенек для сварных швов,то получается идеально! НЛД также срезал,надо переделать под правильный раскрой.
Создается впечатление,что хорошую мастермодель тупо упрощали для производства и в спешке...



На боковинах сточены пни приливов и толкателей,заменены метизы



Полностью вырезал подбашенный лист-он не соответствует машинам выпуска 44-45 годов



Заменил новым,люки опять процарапал

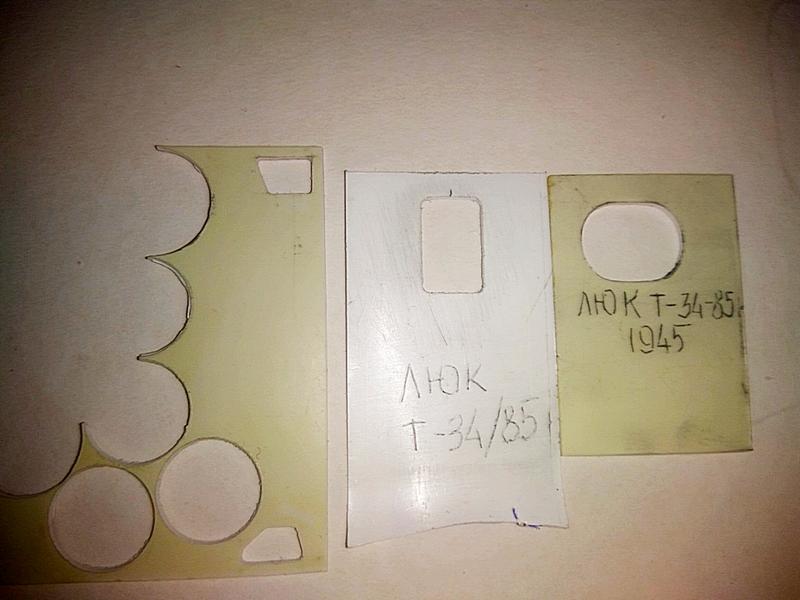

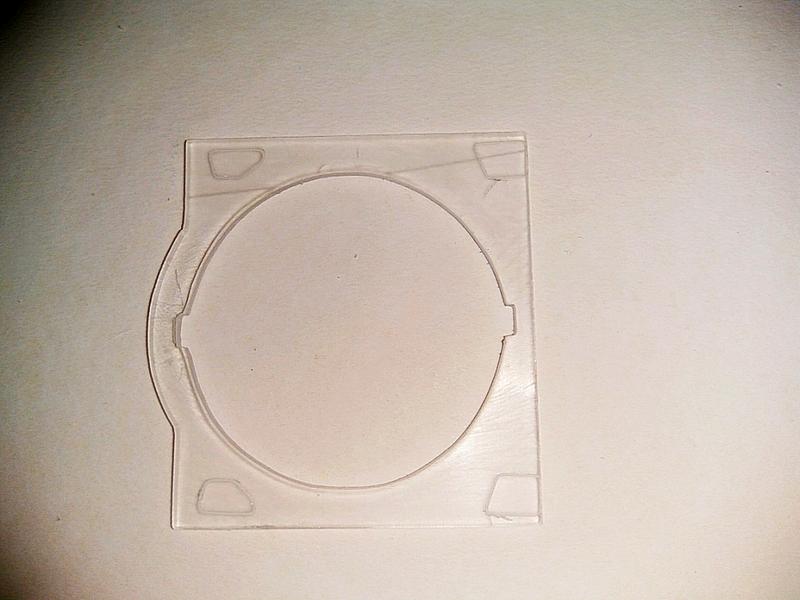

"Лекала" люков)))



Зачистил от проделок макета ВКД,переболтил метизами МК

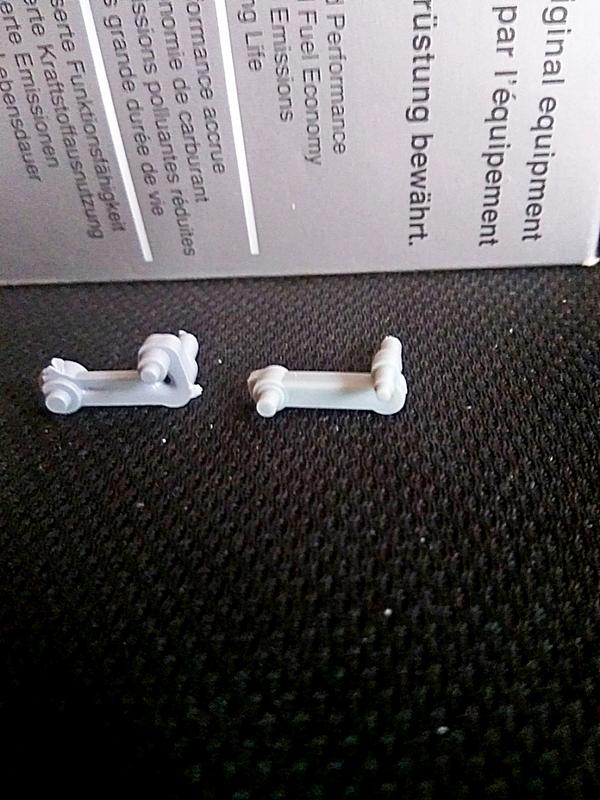

Ну и пара фото предстоящего перепила рычагов балансиров,сами угадайте где Макет,а где Драгон)))





Сообщение отредактировал Сергей77 - Воскресенье, 03.02.2019, 12:41

Макаров_АлексейДата: Воскресенье, 03.02.2019, 13:03 | Сообщение # 27
Лейтенант
Группа: Пользователи
Сообщений: 678
Репутация: 220
Статус: Оффлайн
Цитата Сергей77 ()
Да еще раскрой днища у сормовских машин с весны 44 г другой...Шов проходит почти через середину прямоугольного  люка.
Чертежик для раннего корпуса до весны 44 г,но где проходит шов понятно:


Вы всерьез считаете эти картинки из кирсановской мурзилки истиной в последней инстанции?

Сергей77Дата: Воскресенье, 03.02.2019, 13:12 | Сообщение # 28
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Алексей-я сознаю,что вы являетесь носителем бездны информации о танках Т-34,имея доступ к многочисленным архивам.
Но я простой моделист-черпаю и собираю инфо по крупицам в открытых источниках...
То что действительность и преподносимое массам это разные вещи я давно уже осознал.
К сожалению ГУРУ подобные вам не публикуют конструкторскую документацию широкой общественности...
За сим,мы моделисты,вынуждены совершать ошибки из-за отсутствия правды и слушать критику ПРОФЕССИОНАЛОВ.
Без обид-реальность такова.

Макаров_АлексейДата: Воскресенье, 03.02.2019, 13:27 | Сообщение # 29
Лейтенант
Группа: Пользователи
Сообщений: 678
Репутация: 220
Статус: Оффлайн
Для того чтобы убедиться, что указанные картинки не имеют ничего общего с действительностью, конструкторская документация ни к чему, достаточно посмотреть фотографии сохранившихся танков. Например на http://legion-afv.narod.ru/ детальных фотографий сормовских Т-34-85 предостаточно.

Сергей77Дата: Воскресенье, 03.02.2019, 13:29 | Сообщение # 30
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Ознакомился раз 5 задолго до стройки - фото днища,дающего полную картину не видел НИ ОДНОГО.
