Форум » Россия/СССР » Легкие, плавающие и танки ленд-лиза » БТ-7А (Tamiya 1/35)
БТ-7А
NICEДата: Суббота, 24.07.2021, 23:16 | Сообщение # 16
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
bt7-zvo, с сеткой абер похоже лажанулся. если подгибать и утоплять, то не влезет по длине. буду думать.
спасибо, что не прошли мимо.


Мой видеоканал

bt7-zvoДата: Воскресенье, 25.07.2021, 10:18 | Сообщение # 17
Сержант
Группа: Участники
Сообщений: 212
Репутация: 62
Статус: Оффлайн
У БТ-7 с КТ-26 это была просто ручка. На семерках с 45 мм пушкой это был именно ограничитель склонения пушки,т.к. при минимальных углах склонения пушки можно было себе прострелить что нибудь в корме. У артанка линия огня была выше.

NICEДата: Пятница, 20.08.2021, 23:43 | Сообщение # 18
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
bt7-zvo, можно еще вопрос? ящик на корме на БТ-7А (для краткости будем называть его так) был с одной крышкой или могли быть варианты с двумя. Две крышки характерны для машин 1935 г.в.

Мой видеоканал

bt7-zvoДата: Воскресенье, 22.08.2021, 14:22 | Сообщение # 19
Сержант
Группа: Участники
Сообщений: 212
Репутация: 62
Статус: Оффлайн

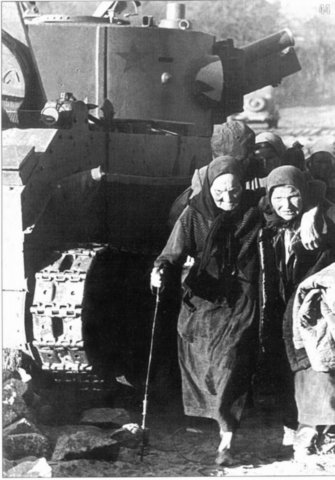

К сожалению, плотно этим вопросом не интересовался пока. Но если исходить из фото, то ящик мог быть как с одной крышкой:

так и с двумя:

NICEДата: Воскресенье, 03.10.2021, 16:16 | Сообщение # 20
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
коллеги, возник такой вопрос. на прототипе стояли крупнозвенчатые траки. начал примерять продукцию МК и получилась фигня. Может ведущее с крупнозвенчатым траком было другое?




Мой видеоканал

ilyasterДата: Воскресенье, 03.10.2021, 17:15 | Сообщение # 21
Рядовой
Группа: Участники
Сообщений: 16
Репутация: 0
Статус: Оффлайн

Как уже писал в ВК.

"С 1938 г. в серию была введена мелкозвенчатая гусеница с шагом 167 мм вместо 255 мм. В связи с этим число траков в одной гусеничной ленте
увеличилось до 70 (35 с гребнем и 35 плоских). Число роликов ведущих
колес было увеличено с 4 до 6. Диаметр ведущих колес уменьшили до 634
мм, а диаметр направляющих колес - до 504 мм." (Танки БТ. Военный
музей).
Прикрепления: 4636016.jpg(240.6 Kb)


Сообщение отредактировал ilyaster - Воскресенье, 03.10.2021, 17:18

HartДата: Воскресенье, 03.10.2021, 17:17 | Сообщение # 22
Генерал-лейтенант
Группа: Мастера
Сообщений: 8354
Репутация: 518
Статус: Оффлайн
Хм, действительно фигня какая то. Звёздочка то для мелких траков:




"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

bt7-zvoДата: Воскресенье, 03.10.2021, 18:33 | Сообщение # 23
Сержант
Группа: Участники
Сообщений: 212
Репутация: 62
Статус: Оффлайн
Цитата ilyaster ()
Диаметр ведущих колес уменьшили до 634мм, а диаметр направляющих колес - до 504 мм.
Тут интересный казус - если внимательно изучать наставление к БТ-5 то диаметр ленивца там указан и как 550 и 504 мм, в наставлении БТ-7 от 38 г. - 550 и наставлении 41г. как 504 мм. Но при этом все известные чертежи (для БТ-5 и 7) дают только один размер -504 мм. Могла ли быть ошибка при написании наставления - допускаю.

NICEДата: Четверг, 04.11.2021, 23:07 | Сообщение # 24
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
Продолжим. Благодаря добрым людям удалось найти правильные ведущие. Заменил на них болты на МК. Сделал кронштейн для стопов. Переклепал картеры.










Мой видеоканал

NICEДата: Четверг, 04.11.2021, 23:38 | Сообщение # 25
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
Спаял крылья.






Мой видеоканал

NICEДата: Четверг, 04.11.2021, 23:39 | Сообщение # 26
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
Установил домкраты от SPM, несколько раз переделывал само крепление. Поставил стопы и сделал проводку к ним. Добавил недостающий кронштейн ящика ЗИП.










Мой видеоканал

NICEДата: Четверг, 04.11.2021, 23:43 | Сообщение # 27
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
стопы и сам ящик ЗИП.












Мой видеоканал

NICEДата: Четверг, 04.11.2021, 23:54 | Сообщение # 28
Полковник
Группа: Мастера
Сообщений: 2352
Репутация: 472
Статус: Оффлайн
Ну и спаял баки. С размерами очень странно. Абер самый длинный. Кто подскажет истинный размер?








Мой видеоканал

bt7-zvoДата: Пятница, 05.11.2021, 15:16 | Сообщение # 29
Сержант
Группа: Участники
Сообщений: 212
Репутация: 62
Статус: Оффлайн
Относительно этого места на артиллерийском БТ вопрос:

Пока за базис примем, что писали Желтов и Павловыв "Танки БТ" - что первая машина была собрана 30 августа 1937г. И к концу 1937 года было изготовлено 155 арттанков.
И если посмотреть в наставление 1938 г., то тамэто место выглядит так

и слова про количество отверстий в картере:

У машины с Линии Сталина количество отверстий тоже два

На машинах с бея -

В наставлении же 41 года (рисунка этого места тамнет) количество отверстий поменялось на 3

Чему, например, соответствует машина из Хабаровска

Теперь к рыму. На фото арттанка, где видно - рым одностоечный

У первых машин с конической башней от тоже был одностоечный:

А по информации из той же книги Танки БТ коническая башня пошла с сентября 37 года.
Ну а сомнения порождены все тем же наставлением 38года, где в свете перечисленных изменений:



Где перечислено введение только лючка для слива топлива (1) и
 изменении в конструкции картера (4). Про изменение рыма (3) на двустоечный, введение планки на трубу (2) ни слова.
Про изменение в картере с количества и размещения отверстий мне известно, где хотя бы можно предположить что-то ,только это фото -


bt7-zvoДата: Пятница, 05.11.2021, 22:09 | Сообщение # 30
Сержант
Группа: Участники
Сообщений: 212
Репутация: 62
Статус: Оффлайн
крепление лопат на корме:
