| Сергей77 | Дата: Среда, 15.04.2026, 02:36 | Сообщение # 61 |
 Полковник
Группа: Пользователи
Сообщений: 2419
Репутация: 37
Статус: Оффлайн
| Приветствую!
Нравятся вот такие творческие стройки!
Вставлю свои 5 копеек..
В ваших бронировках не хватает головок болтов для слива и залива масла. Я в каждой своей 34-ке (и родственых машинах) стараюсь воплощать этот момент-очень оживляет этот узел)))
|
| |
| |
| Фемистоклюс | Дата: Среда, 15.04.2026, 03:08 | Сообщение # 62 |
|
Лейтенант
Группа: Пользователи
Сообщений: 833
Репутация: 70
Статус: Оффлайн
| Цитата andreiali (  ) По мне Миниарм самое то,не навязываю,лично мое мнение
С уважением, Юрий
|
| |
| |
| alforal | Дата: Среда, 15.04.2026, 10:42 | Сообщение # 63 |
 Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн
| Цитата andreiali () И по бронировками бортовых передач,говорят у новой 34ки от Звезды,самый
раз.Так что если имеется на руках новый набор 34ки,сравните со своми
сделанными.

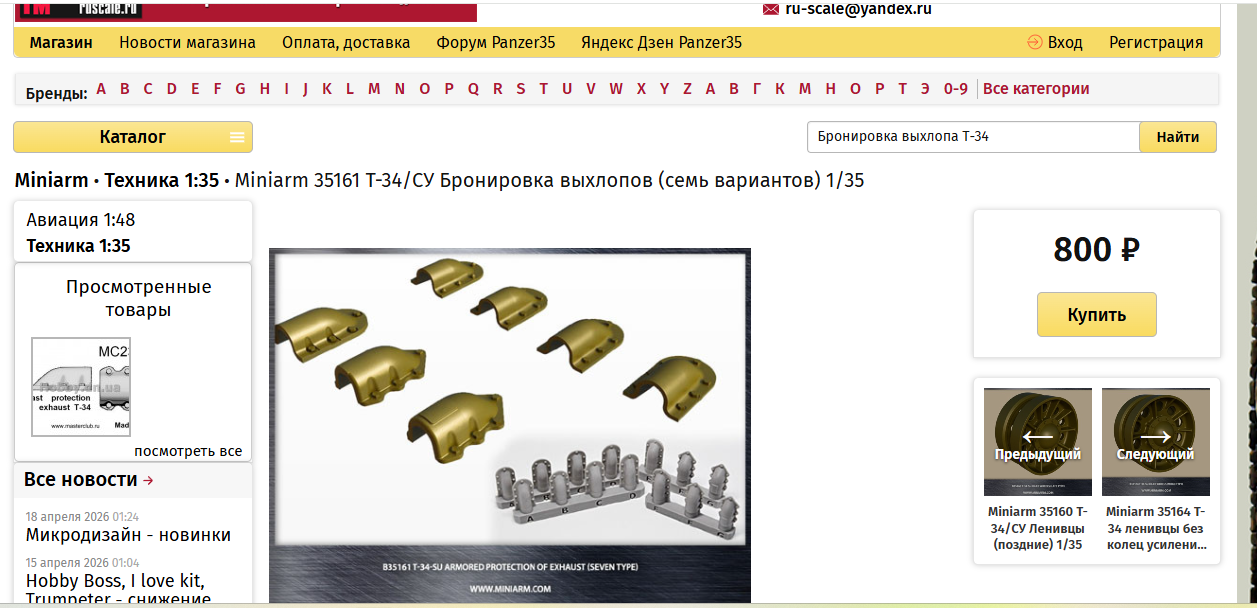

Миниарм, конечно великолепен, но под рукой нет((( буду "выпиливать".
Цитата Сергей77 ( ) В ваших бронировках не хватает головок болтов для слива и залива масла. Я в каждой своей 34-ке (и родственых машинах) стараюсь воплощать этот момент-очень оживляет этот узел)))
Конечно болтики)))
|
| |
| |
| alforal | Дата: Среда, 15.04.2026, 11:00 | Сообщение # 64 |
|
Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн
| Цитата andreiali ( ) И по бронировками бортовых передач,говорят у новой 34ки от Звезды,самый раз.Так что если имеется на руках новый набор 34ки,сравните со своми сделанными.
Миниарм, конечно великолепен, но под рукой нет,звезды новой тоже нету((( буду "выпиливать".
Сообщение отредактировал alforal - Четверг, 16.04.2026, 14:17 |
| |
| |
| andreiali | Дата: Среда, 15.04.2026, 22:45 | Сообщение # 65 |
|
Полковник
Группа: Пользователи
Сообщений: 2001
Репутация: 168
Статус: Оффлайн

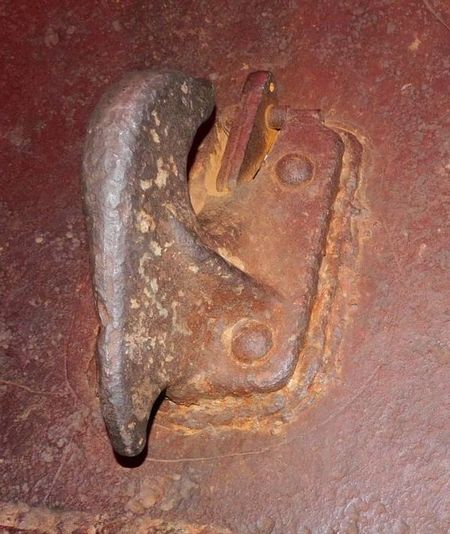

| Цитата С буксирными крюкам
Потом и до другого дойте.
|
| |
| |
| alforal | Дата: Четверг, 16.04.2026, 09:46 | Сообщение # 66 |
|
Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн

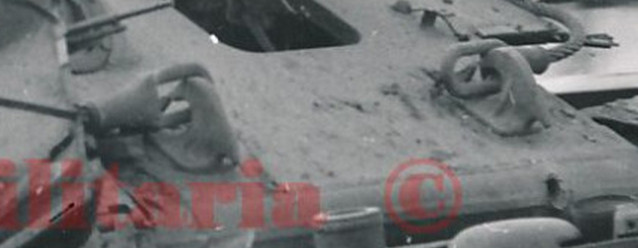

| Цитата andreiali ( ) С буксирными крюкамЧтоб не распылятся ,с них и начните smile
Потом и до другого дойте.
Одно-другому не мешает))
Озадачился бронировками....
Нужно корректно люк изобразить (648x360), тогда будет понятно насколько гармонично все вместе с бронировками смотреться будет.

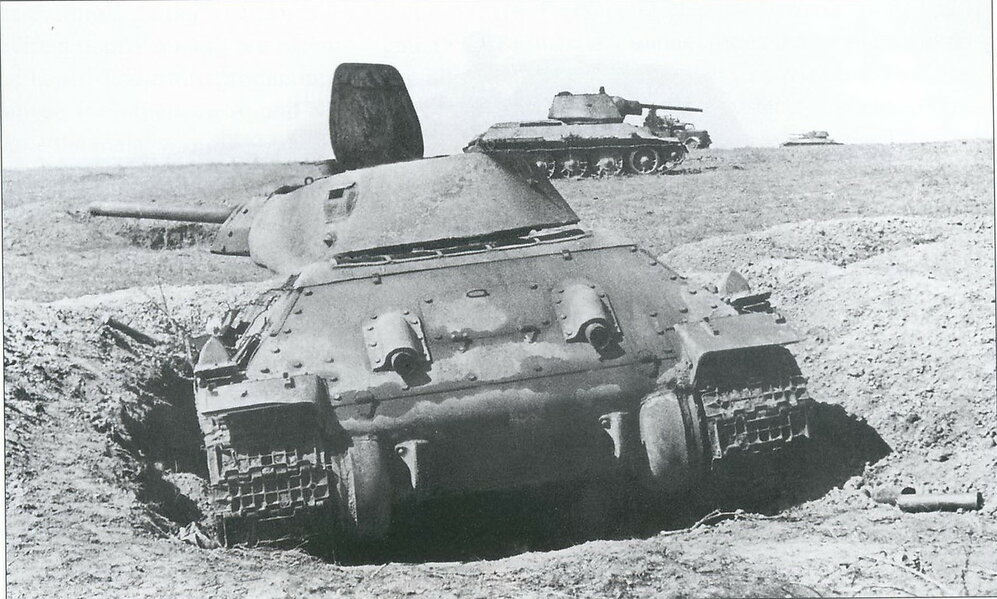

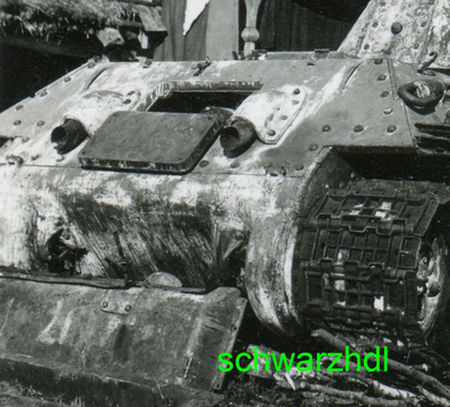

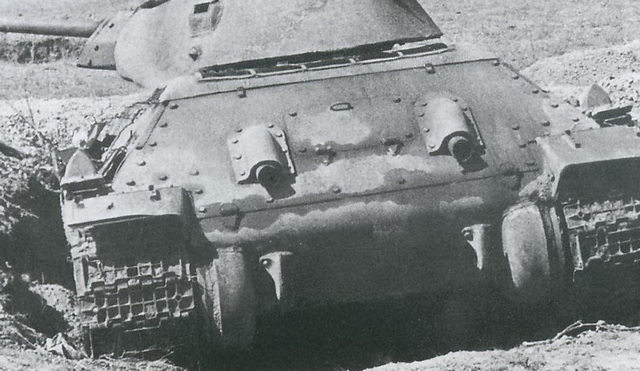

На эти фото ориентируюсь:

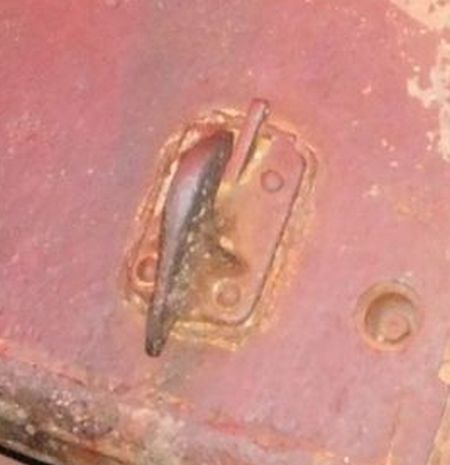

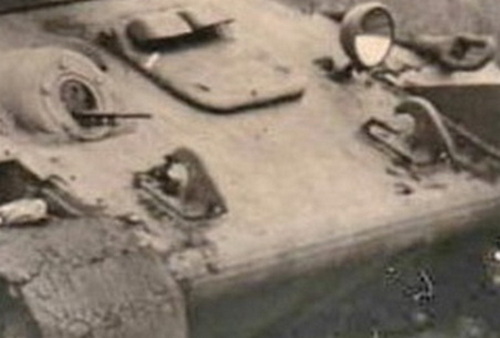

6 болтов по нижней кромке кормового бронелиста, отсутствует замок в кормовом люке и присутствует ручка
и по 8 болтов на бронировках выхлопов

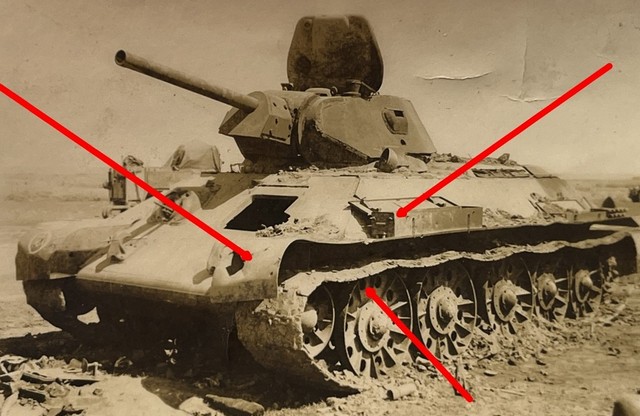

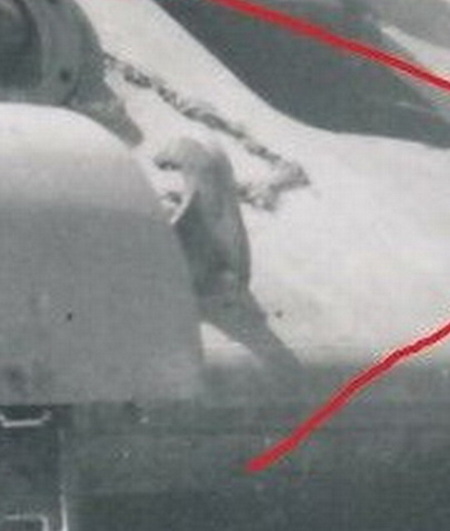

А на этом фото на корме отсутствует пара защелок для фиксации кожуха-сетки

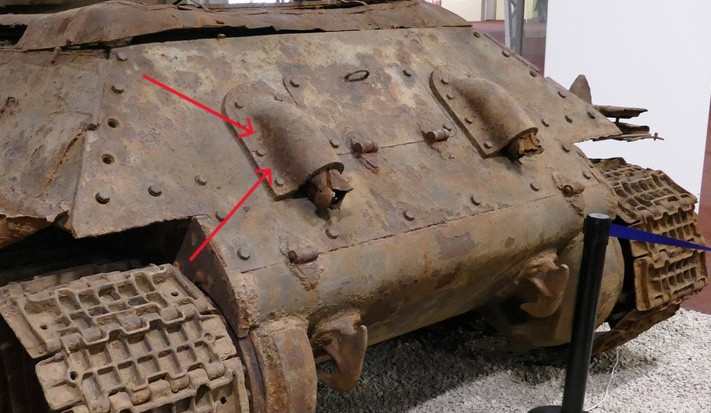

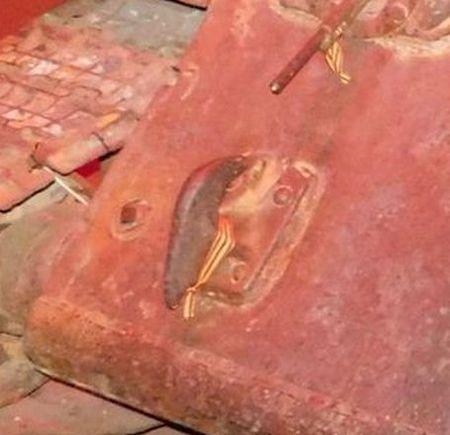

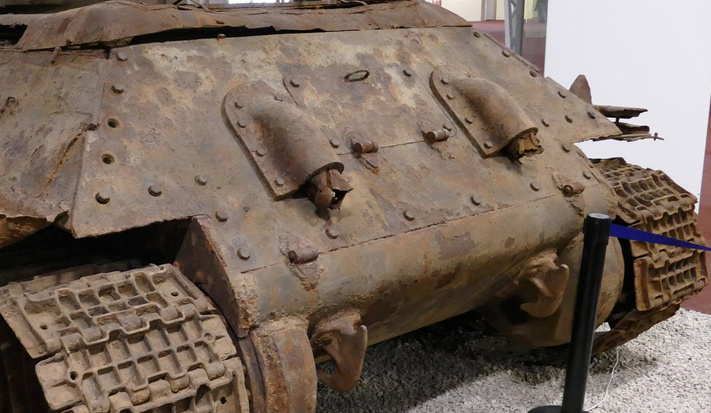

И то, что было поднято со дна реки (правда башня другая)...
<a class="link" href="/go?https://postimages.org/" title="https://postimages.org/" rel="nofollow" target="_blank">

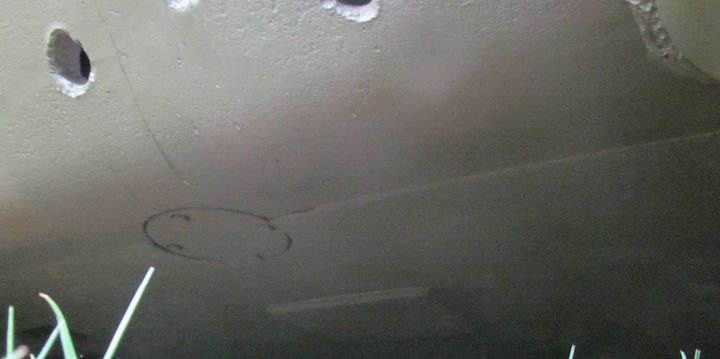

Дно на корме судя по всему такое было:
Сообщение отредактировал alforal - Суббота, 18.04.2026, 10:56 |
| |
| |
| alforal | Дата: Суббота, Вчера, 18:17 | Сообщение # 67 |
|
Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн

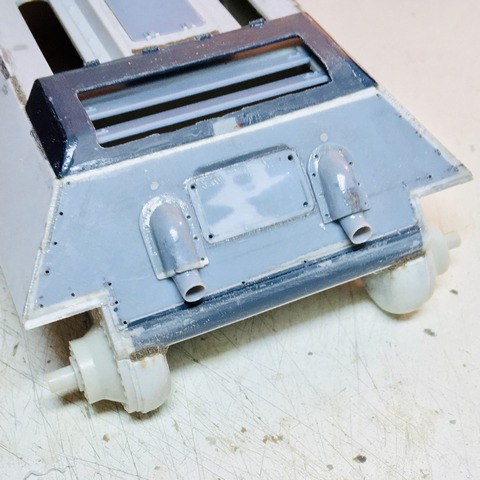

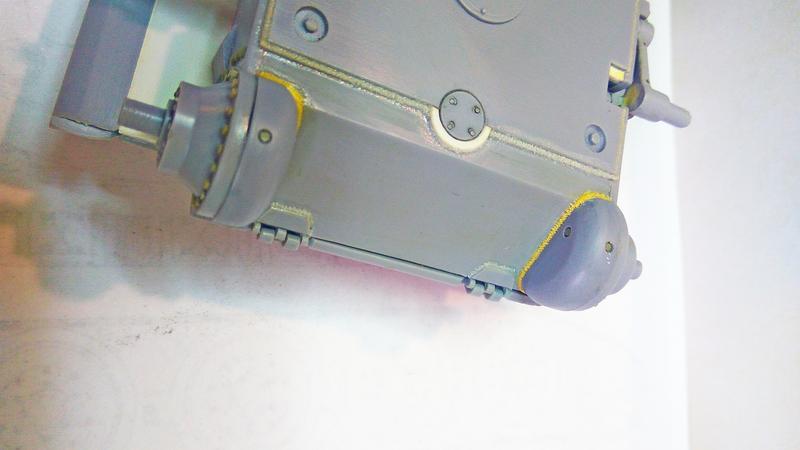

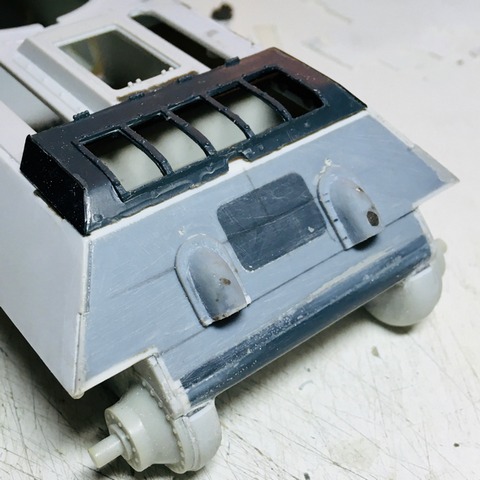

| Продвигаемся...
Вроде похоже) Сетку осталось подобрать...
Кажется выхлопы великоваты... Посмотрю.
Мне отчего-то кажется что под конец производства на СТЗ основным типом соединения стал сварной)
Сообщение отредактировал alforal - Суббота, 18.04.2026, 18:43 |
| |
| |
| andreiali | Дата: Суббота, Вчера, 20:40 | Сообщение # 68 |
|
Полковник
Группа: Пользователи
Сообщений: 2001
Репутация: 168
Статус: Оффлайн

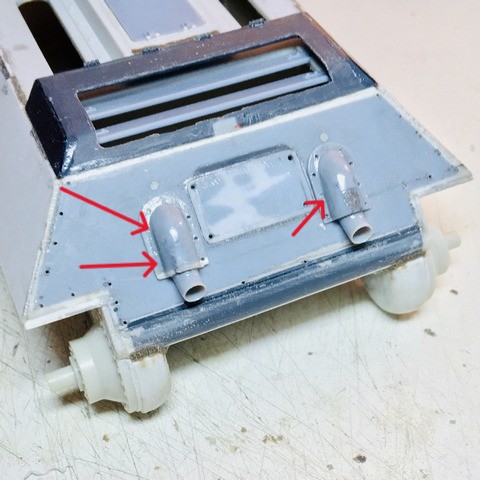

| С бронировками выхлопных труб.
Если приглядеться в углы,то они полугрулые,это ж выштамповка ,а у вас они на острые углы похоже
|
| |
| |
| andreiali | Дата: Суббота, Вчера, 20:54 | Сообщение # 69 |
|
Полковник
Группа: Пользователи
Сообщений: 2001
Репутация: 168
Статус: Оффлайн

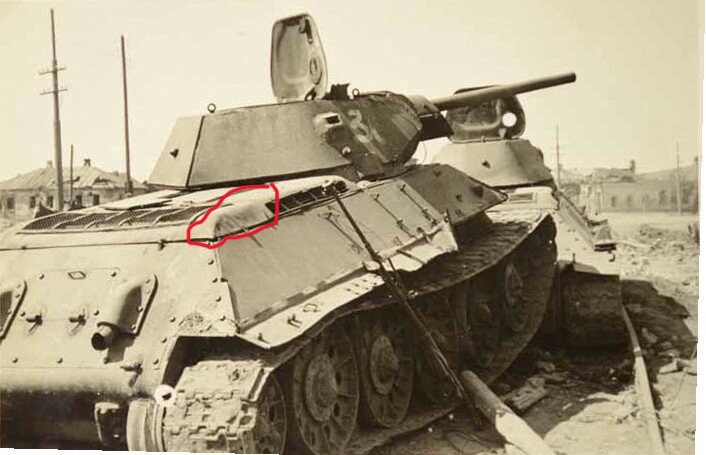

| Защитная решетка над жалюзи для выброса воздуха системы охлаждения,На углы,они не острые,а скругленные
.jpg)
|
| |
| |
| alforal | Дата: Суббота, Вчера, 21:56 | Сообщение # 70 |
|
Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн
| Цитата andreiali ( ) С бронировками выхлопных труб.Если приглядеться в углы,то они полугрулые,это ж выштамповка ,а у вас они на острые углы похоже
Цитата andreiali ( ) Защитная решетка над жалюзи для выброса воздуха системы охлаждения,На углы,они не острые,а скругленные
Это да) все верно) Спасибо)
Объективно и выхлопные трубы еще нужно немного доработать (как минимум швы на них добавить)...
Пилить-не-перепилить этот ЗВЕЗДАМАКЕТ)))

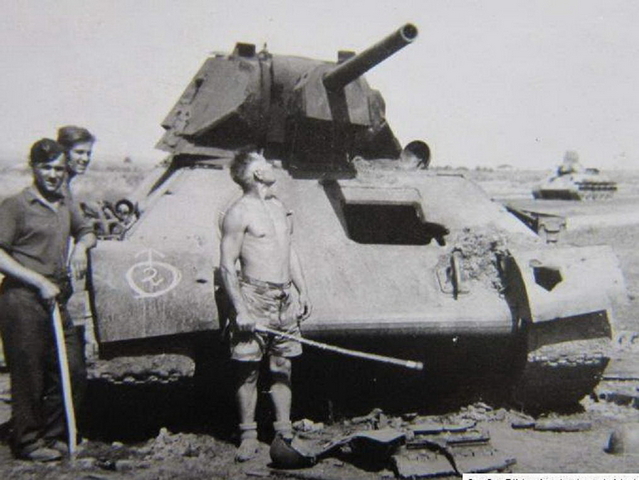

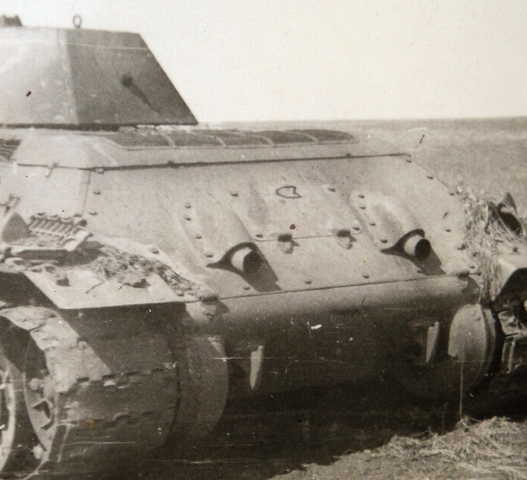

Нашел наконец "прообраз" в реале. Оказывается вариантов сочетания "башня-скула" с люком "прямоугольная выштамповка" и с отсутствием креплений под прямоугольные топливные баки не так много...
Похоже та-же машина (значек на правом брызговике и другие совпадения)
Ствол, наверное поменяю...
Сообщение отредактировал alforal - Суббота, 18.04.2026, 22:06 |
| |
| |
| andreiali | Дата: Суббота, Вчера, 22:34 | Сообщение # 71 |
|
Полковник
Группа: Пользователи
Сообщений: 2001
Репутация: 168
Статус: Оффлайн
| Цитата и выхлопные трубы еще нужно немного доработать
.jpg)
И как мне кажется в диаметре они у вас великоваты

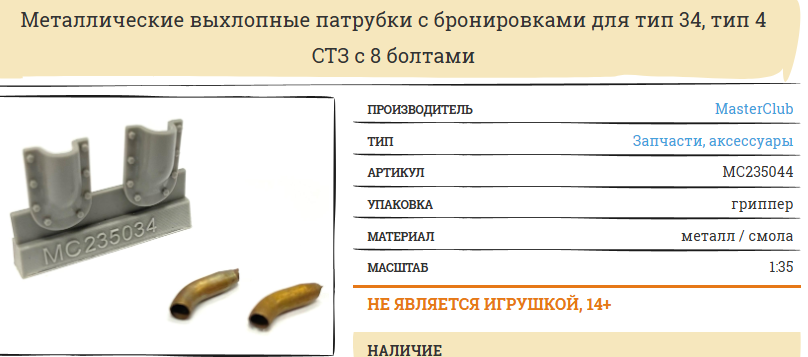

В сети нашел
|
| |
| |
| alforal | Дата: Суббота, Вчера, 22:36 | Сообщение # 72 |
|
Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн
| Цитата andreiali ( ) В сети нашел
Спасибо за информацию) Я по-старинке.... Надфилем)
Ну а на этих трубках шва к сожалению не хватает...
Сообщение отредактировал alforal - Суббота, 18.04.2026, 22:38 |
| |
| |
| andreiali | Дата: Суббота, Вчера, 22:40 | Сообщение # 73 |
|
Полковник
Группа: Пользователи
Сообщений: 2001
Репутация: 168
Статус: Оффлайн
| Еще
Цитата Я по-старинке.... Надфилем) |
| |
| |
| alforal | Дата: Суббота, Вчера, 22:42 | Сообщение # 74 |
|
Рядовой
Группа: Пользователи
Сообщений: 43
Репутация: 0
Статус: Оффлайн
| andreiali, )))) Спасибо за информацию) Я помучаюсь)
