Не знаю, допустит Евгений мою работу на конкурс долгостроев или нет, я, всё-таки, решил завести этот блог по постройке модели танка Тигр перетекшего в итоге в диораму и заявиться с ней (диорамой) на этот конкурс.
Участники данного проекта: Модель танка Тигр фирмы (Тамия) код 35216
Травление ABER (в которое все включено ствол, деревянная подставка под домкрат, тросы и всякие другие приятные мелочи). Также в наборе шол станочек для сгибания петель.
Также на начальном этапе применялась часть конверсионного набора фирмы Werlinden для двигательного отсека.
Следующие участники это две собаки от фирмы Оружейник (набор №1)
1. Собака, рабочая кличка «Партизан»
2.Собака, рабочая кличка «Саботажник»
Также применялись Тамиевские наборы, где имеется раскрытый инструментальный ящик, ну и сами инструменты. Пару разных наборов травла фирмы Вояджер и по моему фирмы Royal для тигров (взяты тросы и разные мелочи).
Снарядные ящики изготовлены из бальзы самостоятельно.
Теперь предыстория Сразу оговорюсь, дабы исключить большинство вопросов по точности, копированию, миллиметрированию и годам производства, а также мат базы танка Тигр. На момент постройки тигра примерно четыре года и два месяца назад, какой либо информации по танку тигр было недостаточно, достать её было сложновато у нас на севере и поэтому я как начинающий хотел собрать просто танк, постаравшись собрать его аккуратно (так сказать для наглядности) как сейчас принято говорить из коробочный вариант.
Из литературы имелась брошюра, как собирать одного из первых тигров и статья про то, как делать текстурирование брони с неважным переводом и незнакомыми названиями каких то составов. В дальнейшем эта статья и сыграет злую шутку и явится похоронным тормозом данного проекта. Из-за этого модель плавно перешла в диораму, чтобы не было так обидно при таких трудозатратах просто взять и выбросить всё в мусорное ведро.
Так вот товарищ проездом через г.Москву приобрёл по моей просьбе (очень хотелось собрать именно Тигра) коробку с заветным набором, там же в магазине продавец посоветовал прикупить ещё и наборчик травла к данному Тигру фирмы Абер. Друг прикупил, чтобы меня порадовать, посетовал только, что цена у него заоблачная, но приятный продавец преданно глядя в глаза заверил друга, что я не пожалею. Вот так я стал счастливым обладателем модели, травла и долга другу в пределах 2500 тыс руб. Все остальные вещи приобретались в течении 2010-2011гг
О самой работе постараюсь осветить все детали постройки максимально насколько это позволяла техника фотографии на тот момент. Сама модель не покрашенная и не загрунтована в таком виде пролежала до апреля этого года и была извлечена, доделана и даже выставлялась на, окружной (региональной) выставке-конкурсе стендового моделизма посвященной 50-летию полета в космос проводимой в г.Сургуте.

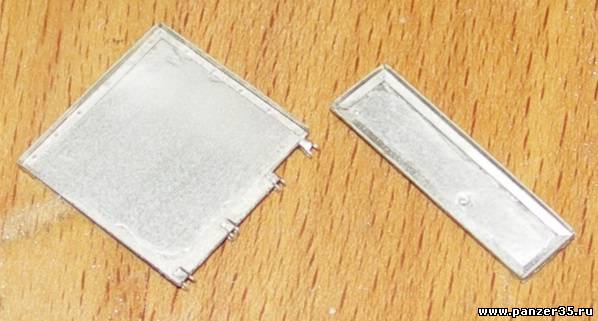

Собираем передние крылья из Аберовского травления примерно 9-ть деталей на крыло.
Теперь нужно согнуть рояльные петли, на которых держатся вторые половинки крыльев процесс довольно таки сложный, но выполнимый петли обжимаются вокруг проволоки диаметром примерно 2мм в станке фирмы Абер.

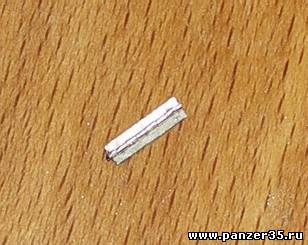

после чего две петли формируются в одну и садятся на проволоку готовый вариант петли на фото
Готовые петли ставим на место т.е. на крылья. Учитывая, что Тамия дает передние крылья идут в сборе с передним бронелистом проводим хирургическое вмешательство и вырезаем крылья. Рассверливаем посадочные места на корпусе модели и устанавливаем сами крылья причем если делать все правильно то крылья остаются подвижными.

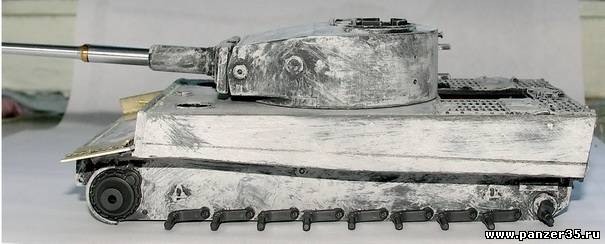

Дальше было произведено текстурирование брони, из-за которого и произошла такая большая временная задержка в реализации данного проекта. После того как все отверстия заделаны пластиковыми стержнями, прошпаклеваны и зачищены был нанесён состав из мела и жидкой грунтовки. Сам по себе состав получился очень густой. Состав наносился на модель старой кистью. Вся модель была покрыта данным составом. После просушки увидев, чего я натворил, я взялся за шкурку и зачистил насколько это возможно наждачной шкуркой.
Сварные швы на корпусе и башне имитированы двух компонентной шпаклевкой Тамия. После всех процедур приступил к разметке на корпусе линии обвеса боковыми крыльями. Тигр, который я делал, должен был иметь в наличии все крыльевые секции.
После разметки с помощью специального приспособления, которое дает Абер намечаем места крепления крыльевых секций и производим установку креплений Абер дает их в виде цветка с четырьмя лепестками, которые нужно согнуть получится квадратик, который и устанавливается на броню.

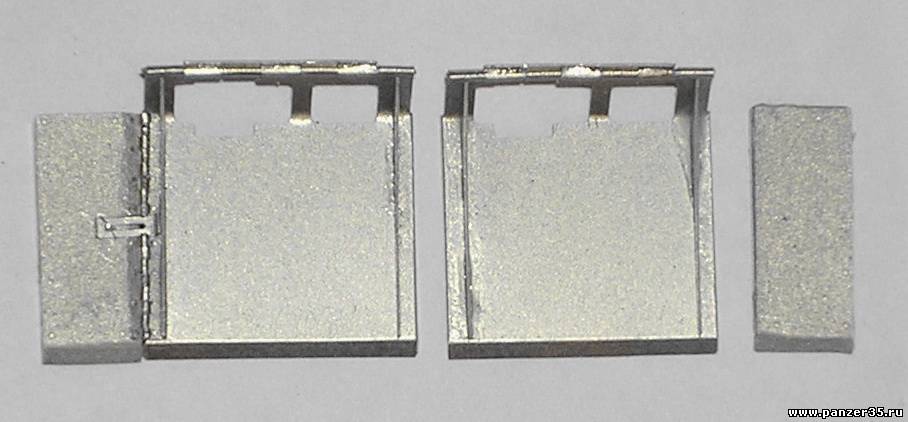

Теперь непосредственно сами крылья. Даются тремя деталями довольно таки неплохо гнутся результат на фото
Здорово получается,буду с интересом следить! Согласно статистике, самой частой причиной самоубийств среди молодежи является неразделенная любовь. На втором месте, разумеется, матан.
Впечатляет объём проделанной работы. А с прототипом определились или машина будет иметь собирательный образ? "О ты, владыка ледяных ветров, Хранящих скрипы весел на драккарах! О ты, дворец языческих богов, Неведомых в далеких южных странах!"
И.Маслов
Сообщение отредактировал Ed - Понедельник, 20.06.2011, 15:58
Дмитрий, хорошая работа, но не видно отверстий приборов KFF или следов из обварки, еще на корме не видно шва боковых листов с кормовыми и следов сварочного шва, там все зашпаклевано. С уважением, Михаил
Впечатляет объём проделанной работы. А с прототипом определились или машина будет иметь собирательный образ?
Спасибо. Образ будет собирательный но привязка по камо и номеру будет к 505 тяжолому батальону периода апрель - август 1943 года.
Quote (Ariec)
Жду продолжения ,особенно подставки и всяких мелочей....
Всё будет, но потом, терпение мой друг.
Quote (BMVik)
не видно отверстий приборов KFF или следов из обварки, еще на корме не видно шва боковых листов с кормовыми и следов сварочного шва, там все зашпаклевано
Это один из многих косяков про который на момент постройки четыре года назад я не был в курсе да и не думал про это. Только начинал моделить и многих ньюансов просто не знал. И сайта этого полезного не было, можно было бы построить всё по умному с минимом косяков. Любитель

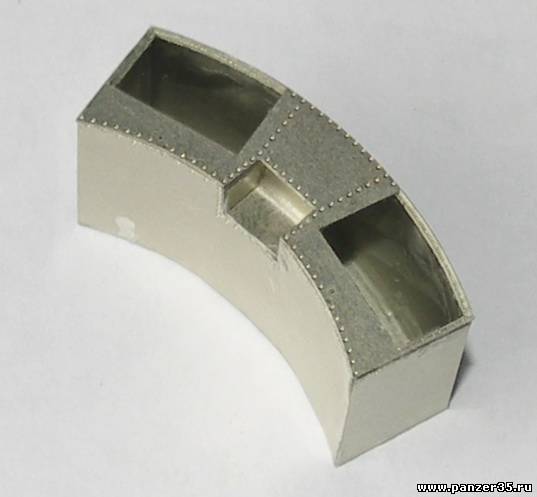

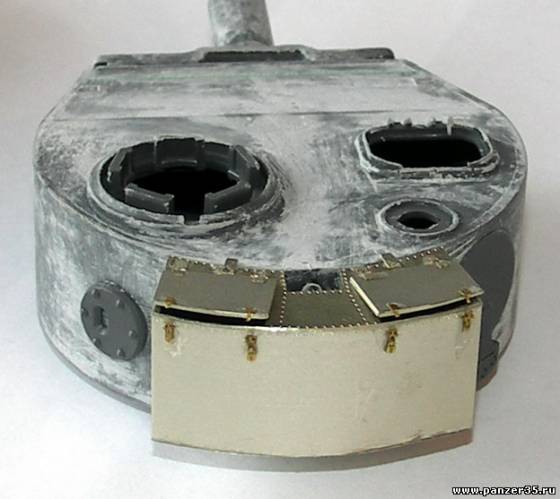

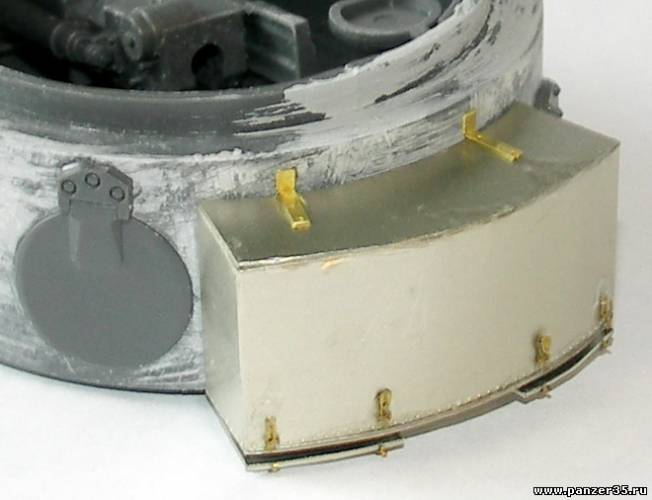

Потихоньку подбираемся к обвесу башни, Абер дает очень неплохой за башенный контейнер. Я принял решение делать их рабочими т.е. открывающимися. Хочется сказать о замках забашенного контейнера в данном случае они были заменены (Аберовские были отданы ранее товарищу), а в дальнейшем, я применил травленные, по моему фирмы Royal (Китай).
