Panzerhaubitze 2000 (PzH-2000) - немецкая САУ
shpongoutДата: Четверг, 31.01.2019, 23:10 | Сообщение # 1
Сержант
Группа: Пользователи
Сообщений: 156
Репутация: 19
Статус: Offline


 PzH-2000 (нем. Panzerhaubitze 2000 — бронированная гаубица) — немецкая самоходная артиллерийская установка, разработанная компанией Krauss-Maffei Wegmann в 1998 году.САУ оснащена 155-мм пушкой длиной в 52 калибра, системой навигации, автоматизированной системой управления огнём, автоматической системой заряжания с боекомплектом в 60 снарядов и 228 модульных метательных зарядов, системой обнаружения огня и автоматического пожаротушения, системой защиты от ОМП. Также имеется возможность устанавливать блоки навесной динамической защиты на крышу и бока башни. PzH-2000 способна выпускать три снаряда за девять секунд или десять за 56 секунд на дальность до 30 км. Гаубице принадлежит мировой рекорд — на полигоне в Южной Африке она выстрелила на 56 км снарядом V-LAP (активно-реактивный снаряд с улучшенной аэродинамикой). По совокупности показателей PzH-2000 считается самой совершенной серийной САУ в мире. САУ заслужила крайне высокие оценки независимых экспертов; так, российский специалист О. Желтоножко определил её как эталонную систему для настоящего времени, на которую ориентируются все производители самоходных артиллерийских установок.

shpongoutДата: Четверг, 31.01.2019, 23:14 | Сообщение # 2
Сержант
Группа: Пользователи
Сообщений: 156
Репутация: 19
Статус: Offline
Подскажите пожалуйста, что это за деталь и какова ее функция ?



У MENG-а она отсутствует в обоих наборах.

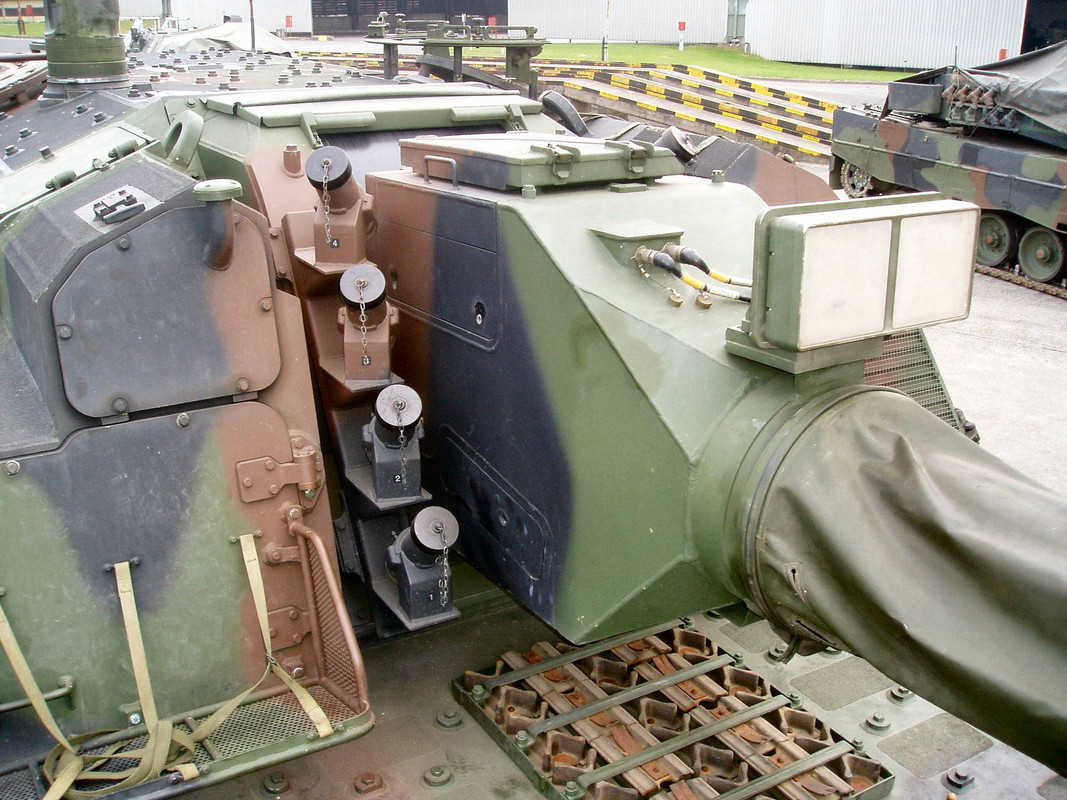

Есть у кого-нибудь качественное фото правой передней стороны башни без корзины ?



Интересуют нижние устройства крепления корзины.

StasHobbiesДата: Четверг, 31.01.2019, 23:42 | Сообщение # 3
Майор
Группа: Администраторы
Сообщений: 1121
Репутация: 84
Статус: Offline
на некоторых машинах этой "балды" нет, осмелюсь предположить что на ранних этого не было.

https://www.youtube.com/channel/UCYlhrzrABiHo9IWSTPo_0KQ

куплю модели сувенирных машинок советского производства в масштабе 1:43, или запчасти к ним, возможен обмен на модели БТ в масштабе 1:35

VaryagДата: Пятница, 01.02.2019, 03:01 | Сообщение # 4
Лейтенант
Группа: Пользователи
Сообщений: 687
Репутация: 87
Статус: Offline
нижние устройства крепления корзины не отличаются от верхних



Сообщение отредактировал Varyag - Пятница, 01.02.2019, 03:01

shpongoutДата: Пятница, 01.02.2019, 10:12 | Сообщение # 5
Сержант
Группа: Пользователи
Сообщений: 156
Репутация: 19
Статус: Offline
Выходит крепление выглядит так: к люку приварены пять шпилек с резьбой, а к основе корзины пять металлических прямоугольников с отверстиями под эти шпильки. Эти прямоугольники одеваются на шпильки и закрепляются гайками.

PanzermannДата: Пятница, 01.02.2019, 10:42 | Сообщение # 6
Майор
Группа: Пользователи
Сообщений: 1182
Репутация: 48
Статус: Offline
Цитата shpongout ()
Выходит крепление выглядит так: к люку приварены пять шпилек с резьбой, а к основе корзины пять металлических прямоугольников с отверстиями под эти шпильки. Эти прямоугольники одеваются на шпильки и закрепляются гайками.

Судя по фото - приварены бонки. К ним корзина крепится болтами.


warthunder.ru

shpongoutДата: Пятница, 01.02.2019, 12:06 | Сообщение # 7
Сержант
Группа: Пользователи
Сообщений: 156
Репутация: 19
Статус: Offline
Понял, спасибо. Скорее всего так и есть.
Но вот что за "приблуда" сзади на башне, в правом нижнем углу, так и не понятно. Весь инет облазил, тишина...  uhm

Сергей77Дата: Воскресенье, 03.02.2019, 09:57 | Сообщение # 8
Подполковник
Группа: Пользователи
Сообщений: 1546
Репутация: 16
Статус: Offline
"Приблуда" похожа на крышку от разьема какой-то внешней системы питания или диагностики...

AlexMДата: Воскресенье, 03.02.2019, 14:51 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 0
Статус: Offline
Эта крышка имеет непосредственное отношение к СУО которая установлена в задней правой части башни и характерна только для вариантов А1 и А2. К сожалению более точное предназначение мне не известно. А электрический разъём находится чуть выше.

С уважением, Александр.

shpongoutДата: Понедельник, 04.02.2019, 22:37 | Сообщение # 10
Сержант
Группа: Пользователи
Сообщений: 156
Репутация: 19
Статус: Offline
Все правильно, разъем для эл.питания чуть выше, над ручкой.


AlexMДата: Понедельник, 04.02.2019, 23:08 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 0
Статус: Offline
Я извиняюсь за неправильную информацию sad

Это не разъём, это отверстие через которое прокладывается кабель к СУО или подключается кондиционер. Как в данном случае на верхнем фото.


С уважением, Александр.
