| novik1967 | Дата: Понедельник, 04.05.2020, 19:44 | Сообщение # 31 |
 Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
| я так и думал изначально. Спасибо камрад!
Категорически на ТЫ.
Саша
|
| |
| |
| Boonie | Дата: Понедельник, 04.05.2020, 19:56 | Сообщение # 32 |
 Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1725
Репутация: 82
Статус: Оффлайн
| Одно маленькое НО: короба ниш идут не во всех вариантах: только в "техничках", и они размечены не совсем на месте. Правильное расположение и размеры видны на схеме в посте #11 этой темы. Примечание: размерные линии начинаются от внутренних листов стенок кузова.
С уважением, Вадим
|
| |
| |
| лексеич | Дата: Понедельник, 04.05.2020, 20:04 | Сообщение # 33 |
 Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн
| Точно! Я смотрел набор МТО-АТ. В КШМке, кажись, такого нет.
|
| |
| |
| Boonie | Дата: Понедельник, 04.05.2020, 20:13 | Сообщение # 34 |
|
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1725
Репутация: 82
Статус: Оффлайн
| Да, в "КШМ-ке" их нет. Беру в кавычки потому, что на самом деле это МШ (не командно-штабная машина, а машина штабная - в назначении и оборудовании есть существенная разница).
С уважением, Вадим
Сообщение отредактировал Boonie - Понедельник, 04.05.2020, 20:13 |
| |
| |
| novik1967 | Дата: Понедельник, 04.05.2020, 20:16 | Сообщение # 35 |
|
Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
| Цитата Boonie (  ) Одно маленькое НО
Категорически на ТЫ.
Саша
|
| |
| |
| Boonie | Дата: Понедельник, 04.05.2020, 20:26 | Сообщение # 36 |
|
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1725
Репутация: 82
Статус: Оффлайн
| Вот здесь размеры читаются более четко:
Цитата novik1967 ( ) И--что делать с крепежом кузова от грузовика?
Строго говоря, кузов надо устанавливать на раму без продольных подкузовных брусьев (детали С3-1 и С3-12). Но при этом надо учитывать, что в модели пол дан просто плитой, а в реале он имел каркас (неизвестной высоты).
С уважением, Вадим
Сообщение отредактировал Boonie - Понедельник, 04.05.2020, 20:32 |
| |
| |
| novik1967 | Дата: Понедельник, 04.05.2020, 20:32 | Сообщение # 37 |
|
Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
| благодарю!
Только там все тогда печально получается.....
А ширина ниш--есть где нибудь?
Категорически на ТЫ.
Саша
Сообщение отредактировал novik1967 - Понедельник, 04.05.2020, 20:39 |
| |
| |
| novik1967 | Дата: Понедельник, 04.05.2020, 20:47 | Сообщение # 38 |
|
Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
| Цитата novik1967 ( ) кузов надо устанавливать на раму без продольных подкузовных брусьев
Категорически на ТЫ.
Саша
|
| |
| |
| Boonie | Дата: Понедельник, 04.05.2020, 21:11 | Сообщение # 39 |
|
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1725
Репутация: 82
Статус: Оффлайн
| Цитата novik1967 ( ) А ширина ниш--есть где нибудь?
На виде сзади - 560 мм от внутренней обшивки.
С уважением, Вадим
|
| |
| |
| EvRo | Дата: Понедельник, 04.05.2020, 21:11 | Сообщение # 40 |
|
Сержант
Группа: Участники
Сообщений: 436
Репутация: 47
Статус: Оффлайн
| Цитата novik1967 ( ) на схеме какие-то брусья видны. как и каркас...
Погрузочная высота кузова транспортного средства — это расстояние от поверхности земли до пола кузова (для бортовых автомобилей) или до верхнего края бортов (для самосвалов)
На рисунке 1280 мм
https://tehclub.site/products/zil-131-kung-s-konservatsii
http://zil131.net/forum....cii.229 полистай ребята снимали и устанавливали кунг
|
| |
| |
| Сергей77 | Дата: Вторник, 05.05.2020, 21:59 | Сообщение # 41 |
 Полковник
Группа: Пользователи
Сообщений: 2390
Репутация: 34
Статус: Оффлайн
| Киньте хоть от руки схемку как кунг должен крепиться к раме? И что изобразил ИСМ?
Набора под рукой нет,но есть намерение Трамповский ЗиЛ-131 бортовой скрестить с кунгом ИСМ....и придется ли балки брать от ИСМ для вживления в модель трампа?
|
| |
| |
| Boonie | Дата: Вторник, 05.05.2020, 22:56 | Сообщение # 42 |
|
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1725
Репутация: 82
Статус: Оффлайн
| Цитата Сергей77 ( ) как кунг должен крепиться к раме?
В статье по ссылке уважаемого EvRo упоминается о креплении кузова к раме на 8 стремянках, т.е аналогично бортовому кузову.
Цитата Сергей77 ( ) ...есть намерение Трамповский ЗиЛ-131 бортовой скрестить с кунгом ИСМ....
У меня аналогичное намерение, но шасси Бронковское, причем седельник с заморочкой в виде укороченной рамы (очень хотелось получить более ранний, чем у Трампа и ICM, вариант), т.е. стандартных подкузовных брусьев на руках нет. Сильно подозреваю, что какие-то брусья под кузовом лежали, но более тонкие, чем дает ICM (для кунга по сути те же, что и на бортовом). Скорее всего, придется все примерять по месту, опираясь на величину погрузочной высоты кузова - от уровня земли до порога задней двери кузова.
С уважением, Вадим
|
| |
| |
| лексеич | Дата: Среда, 06.05.2020, 15:13 | Сообщение # 43 |
|
Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн
| Насколько я помню, между каркасом пола кунга и рамой лежали деревянные прокладки примерно 20 - 30мм толщины.
|
| |
| |
| лексеич | Дата: Среда, 06.05.2020, 15:41 | Сообщение # 44 |
|
Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн

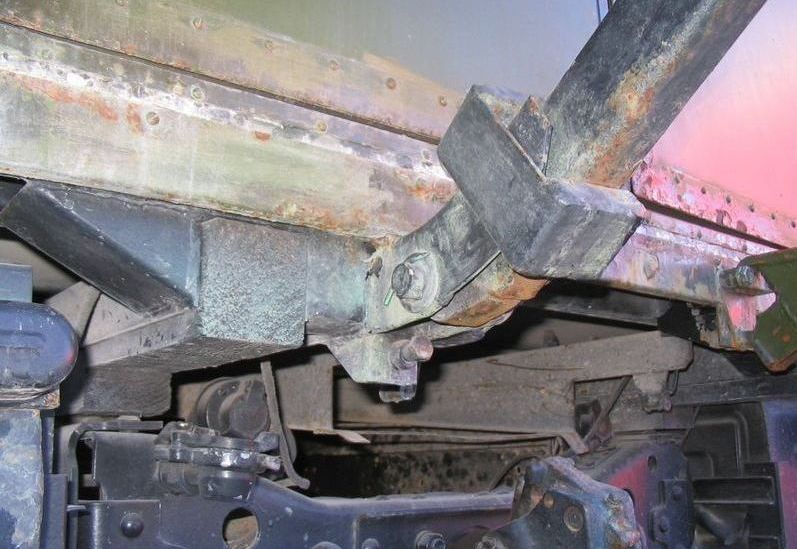

| А, нет, наврал! Вот тут видны продольные брусья.
|
| |
| |
| вэсэр | Дата: Среда, 06.05.2020, 18:25 | Сообщение # 45 |
 Сержант
Группа: Пользователи
Сообщений: 449
Репутация: 29
Статус: Оффлайн

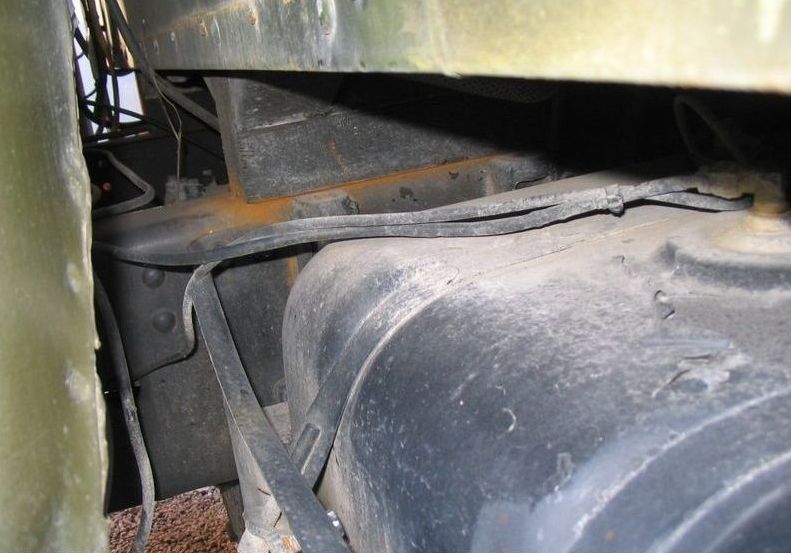

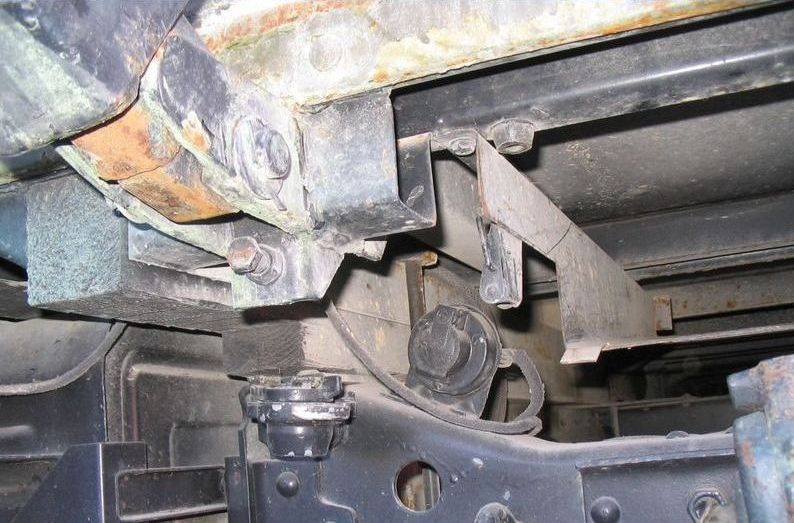

| здесь немного видно
|
| |
| |
