КУНГи
Сергей77Дата: Воскресенье, 03.05.2020, 11:43 | Сообщение # 16
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Наверно мастерские и радийные больше интересны,кухню как-то не охота лепить)))
Понравился КУНГ в игре Spintires,но ясное дело никакой маркировки на него там нет...

BoonieДата: Воскресенье, 03.05.2020, 11:48 | Сообщение # 17
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1713
Репутация: 82
Статус: Оффлайн
Цитата Сергей77 ()
Понравился КУНГ в игре Spintires...

Там Ураловский К-4320 поставили. Штатно такие на 131-е не монтировали - только гражданский конверсионный колхоз.


С уважением, Вадим

BoonieДата: Воскресенье, 03.05.2020, 12:08 | Сообщение # 18
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1713
Репутация: 82
Статус: Оффлайн
Типовые кузова для мастерских на шасси ЗИЛ-131:
КМ-131 и К-131 (внешне отличались только клепками крепления листов обшивки у КМ-131 и способом установки боковых глухих окон)



КМ-157М (для мастерских ремонта бронетанковой техники)



МРГТ (для мастерских тылового звена)



Многоцелевые кузова:

КУНГ-1М (был спроектирован для установки на шасси ЗИЛ-157, поэтому при монтаже на ЗИЛ-131 ДЗК оставался за кабиной).



КУНГ-1МД (был длиннее, поэтому ДЗК устанавливался на его задней стенке).



С уважением, Вадим

Сергей77Дата: Воскресенье, 03.05.2020, 12:21 | Сообщение # 19
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Похоже ИСМ-ский самый лучший вариант...буду отдельно искать....

BoonieДата: Воскресенье, 03.05.2020, 12:27 | Сообщение # 20
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1713
Репутация: 82
Статус: Оффлайн
Цитата Сергей77 ()
Похоже ИСМ-ский самый лучший вариант...

Соглашусь. В геометрию он вписывается хорошо, деталировка богатая, если есть желание улучшить - существует набор фототравления именно на него от V-models. Единственный крупный недостаток - в полу не прорезаны надколесные ниши, из-за этого производитель предлагает сажать его на стандартные подкузовные брусья от бортовой машины (чтобы резина не упиралась в пол), поэтому модель получается визуально выше, чем оригинал.

Цитата Сергей77 ()
буду отдельно искать....

Собственно сам кузов - это набор плоских или выгнутых в одной плоскости панелей, и его несложно вырезать из листового пластика. Более сложно изготовить наружную навеску (ФВУ, отопитель, прочее оборудование), если она предполагается.


С уважением, Вадим

Сообщение отредактировал Boonie - Воскресенье, 03.05.2020, 12:30

Сергей77Дата: Воскресенье, 03.05.2020, 15:55 | Сообщение # 21
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Цитата Boonie ()
в полу не прорезаны надколесные ниши

А можно тут поподробнее на пальцах?)))

вэсэрДата: Воскресенье, 03.05.2020, 15:58 | Сообщение # 22
Сержант
Группа: Пользователи
Сообщений: 449
Репутация: 29
Статус: Оффлайн

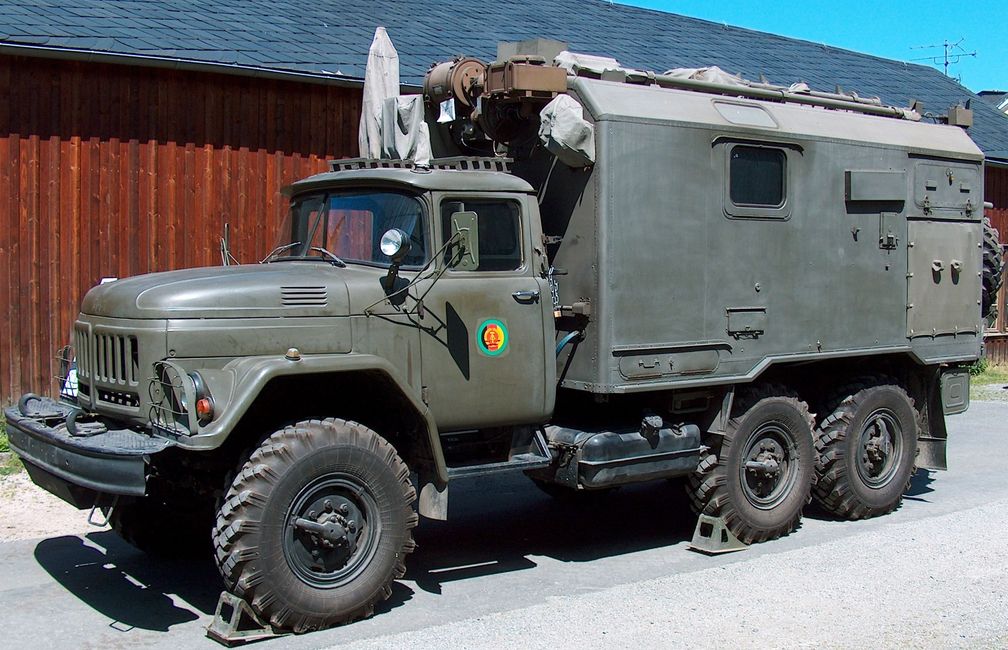

Вот радиостанция гэдээровских пограничников, но это, видимо, местное творчество


BoonieДата: Воскресенье, 03.05.2020, 16:24 | Сообщение # 23
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1713
Репутация: 82
Статус: Оффлайн
Цитата вэсэр ()
...но это, видимо, местное творчество

Насколько понял, такие кузова делали венгры для армий ОВД.


Цитата Сергей77 ()
А можно тут поподробнее на пальцах?)))

Если на пальцах, то



выступающие короба на полу - это и есть надколесные ниши кузова К-131. В полу для них были сделаны прямоугольные проемы, которые в кузовах советской постройки сбоку были закрыты обшивкой бортов. Венгры, делая кузова аналогичной конструкции, боковой вырез делали (что и видно на фото).


С уважением, Вадим

Сергей77Дата: Воскресенье, 03.05.2020, 18:27 | Сообщение # 24
Полковник
Группа: Пользователи
Сообщений: 2202
Репутация: 31
Статус: Оффлайн
Boonie, о спасибо,то есть можно сделать нишу,право на жизнь имеет и такой вариант)))

novik1967Дата: Понедельник, 04.05.2020, 16:22 | Сообщение # 25
Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
Цитата Boonie ()
в полу не прорезаны надколесные ниши, из-за этого производитель предлагает сажать его на стандартные подкузовные брусья от бортовой машины
а размер ниш можно где то узнать? не нашел.. И, тогда--на что должен крепиться к раме кунг?


Категорически на ТЫ.
Саша

лексеичДата: Понедельник, 04.05.2020, 17:54 | Сообщение # 26
Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн
Всё очень просто! Вырезаете колёсные ниши в полу кунга, накрываете их деталями G 20 и 21. И всё!

лексеичДата: Понедельник, 04.05.2020, 18:05 | Сообщение # 27
Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн
Примерно так:
Прикрепления: 8584155.jpg (134.9 Kb)

лексеичДата: Понедельник, 04.05.2020, 18:06 | Сообщение # 28
Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн
Вот так:
Прикрепления: 9820451.jpg (137.7 Kb)

novik1967Дата: Понедельник, 04.05.2020, 19:24 | Сообщение # 29
Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
Цитата лексеич ()
накрываете их деталями G 20 и 21. И всё!
прям по периметру?


Категорически на ТЫ.
Саша

лексеичДата: Понедельник, 04.05.2020, 19:28 | Сообщение # 30
Подполковник
Группа: Мастера
Сообщений: 1799
Репутация: 117
Статус: Оффлайн
На полу контуры колёсных ниш обозначены.
