Панцер3/4
shermanm4Дата: Воскресенье, 15.12.2019, 13:21 | Сообщение # 1
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline
Официально этот проект именовался:Panzerkampfwagen auf Einheitsfahrgesyell III/IV Ausf. A
Панцеркомиссия на своем заседании 4 января 1944 г. утвердила спецификацию к танку, являвшемуся комбинацией Pz.Kpfw.
Ill и Pz.Kpfw. IV на шасси leichte Panzer Jaeger (позже переименованное
в Panzer IV lang (Е)). В качестве двигателя предлагался проверенный
временем и войной Майбах HL-120TRM, соединенный с трансмиссией SSG-77,
усиленными выходными валами и ведущими колесами от танка Pz.Kpfw. III.
Ходовая часть включала по шесть опорных катков диаметром 660 мм на борт,
сблокированных на листовых рессорах попарно. Для гусениц выбрали новые
симметричные траки шириной 540 мм с центральным гребнем. Ленивец - от
танка Pz.Kpfw. IV, но усиленный и расширенный. Запас хода планировалось
увеличить путем размещения в моторном отделении дополнительного
топливного бака емкостью 300 л.Лобовая часть корпуса была перепроектирована - верхний бронелист толщиной 60 мм получил наклон
в 60 градусов к вертикали, нижний толщиной 60 мм - наклон в 45 градусов
к вертикали. Башня - практически аналогична башне танка Pz.Kpfw. IV
Ausf. J. Из конструкции башни были исключены поворотные электрические
контакты в ее основании, взамен использован гибкий электрокабель, что
ограничило сектор разворота башни 270 градусами вправо и влево от
продольной оси. Возимый боекомплект увеличили до ста снарядов к 75-мм
пушке и до 3150 патронов к пулеметам.

В марте 1944 г. Wa Pruef 6 заключило контракт на изготовление трех опытных танков Pz.Kpfw. IV auf Einheitsfahrgesyell. В
июне 1944 г. было принято решение о запуске машины в серийное
производство на Крупп-Грузонверк с февраля 1945 г., но уже 12 июля 1944
г. фирма Крупп была проинформирована об аннулировании программы танка
Pz.Kpfw. IIl/Pz.Kpfw. IV. В серийное производство передавался только
истребитель танков Panzerjaeger mit L/70.
(Источник:http://pro-tank.ru/blog/653-german-tanks-non-realized-projects-on-basis-pz3-pz4)

В  игре WOT эта машина представлена.Всегда хотелось ее заполучить в коллекцию.

Для конверсию использую Панцер4 от Италери.

shermanm4Дата: Воскресенье, 15.12.2019, 15:28 | Сообщение # 2
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline
Вопрос с траками самый сложный.:((( У кого еще из германцев были такие широкие?

Serg7Дата: Воскресенье, 15.12.2019, 15:35 | Сообщение # 3
Генерал-майор
Группа: Мастера
Сообщений: 4406
Репутация: 387
Статус: Offline
Интересный проект. С гусеницами, думаю, будет проблема... не легко найти... sad

KoolДата: Воскресенье, 15.12.2019, 16:51 | Сообщение # 4
Полковник
Группа: Мастера
Сообщений: 2177
Репутация: 290
Статус: Offline
Можно рассмотреть три варианта...




Прикрепления: 1757531.jpg(69.2 Kb) · 7097285.jpg(75.9 Kb) · 7806740.jpg(137.6 Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

shermanm4Дата: Воскресенье, 15.12.2019, 20:42 | Сообщение # 5
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline
Спасибо  за ссылки.На Штюрер эмиль довольно похожие стоят.

TolkalinДата: Понедельник, 16.12.2019, 11:18 | Сообщение # 6
Лейтенант
Группа: Пользователи
Сообщений: 700
Репутация: 59
Статус: Offline
Цитата shermanm4 ()
Вопрос с траками самый сложный.:((( У кого еще из германцев были такие широкие?
По конструкции больше всего эти траки похожи на те, что были у феди или элефанта...

shermanm4Дата: Понедельник, 16.12.2019, 11:37 | Сообщение # 7
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline
А размер? У Фердинанда -640 мм,а у панцера3/4 -540.

excccpДата: Понедельник, 16.12.2019, 11:51 | Сообщение # 8
Рядовой
Группа: Пользователи
Сообщений: 49
Репутация: 0
Статус: Offline
Мне нравится вариант гусей от Эмиля. Так же можно рассмотреть вариант траков от "минитигров" ,
ёмнип похожи, только шаг траков меньше. С ведущим только бы повезло и траки сели.

excccpДата: Понедельник, 16.12.2019, 11:57 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 49
Репутация: 0
Статус: Offline
Замерил Алановские от минитигра - 15.3 = 535
минус - высокий гребень. на поддерживающие (те что на эскизе) не ляжет


Сообщение отредактировал excccp - Понедельник, 16.12.2019, 12:01

excccpДата: Вторник, 17.12.2019, 21:15 | Сообщение # 10
Рядовой
Группа: Пользователи
Сообщений: 49
Репутация: 0
Статус: Offline
А тут это как раз  smile

Прикрепления: 6611794.jpg(20.9 Kb)

shermanm4Дата: Среда, 18.12.2019, 17:25 | Сообщение # 11
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline
Думаю,что я раньше успею выпустить.:)))

shermanm4Дата: Пятница, 24.01.2020, 13:45 | Сообщение # 12
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline

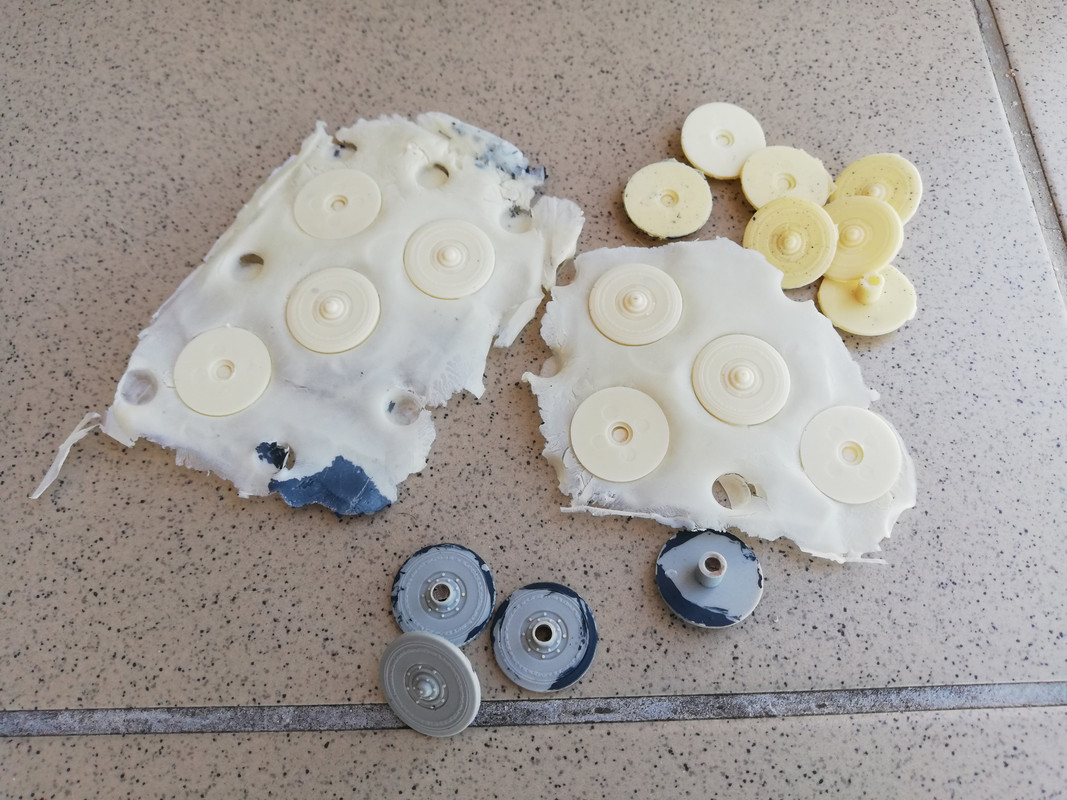

Пришел набор Штюрер Эмиль от Трумпетера.Буду с него копировать катки.Траки резиновые,пока в сомнениях.Стоит ли их использовать?

shermanm4Дата: Понедельник, 27.01.2020, 17:38 | Сообщение # 13
Майор
Группа: Пользователи
Сообщений: 1467
Репутация: 110
Статус: Offline

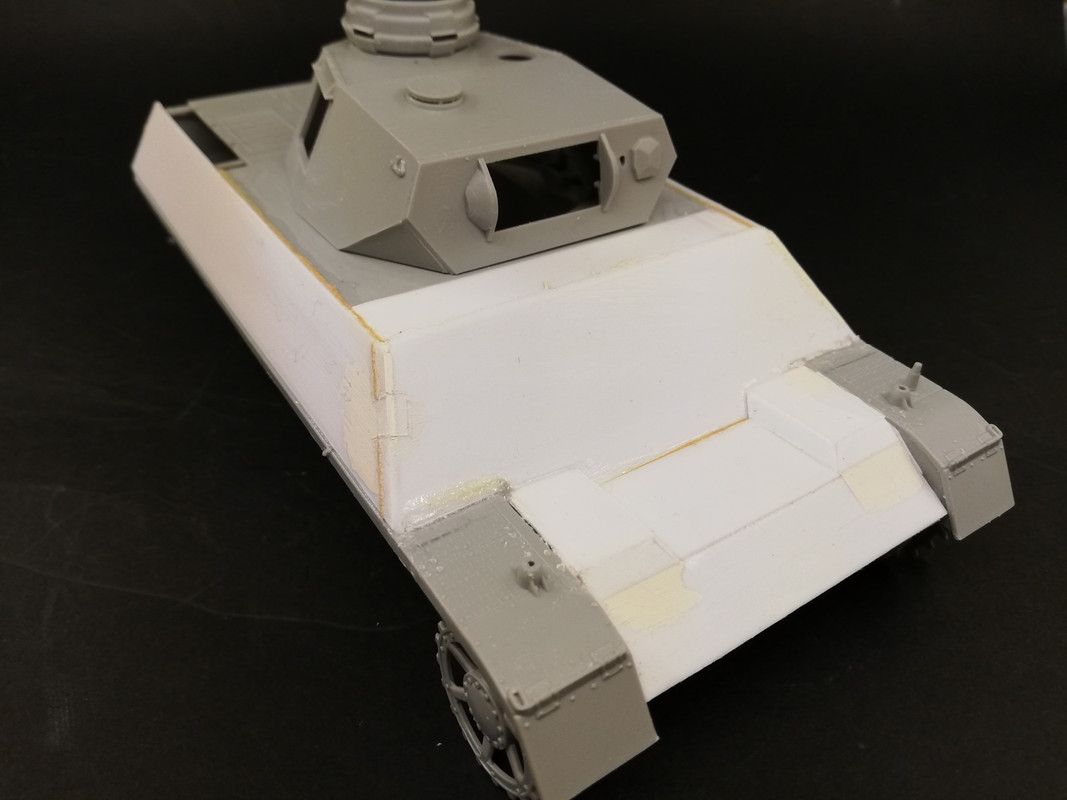

Запилил немного корпус.


Ведущее колесо вроде должным быть как на Панцере3.Перекину.:))
