Форум » Германия - галерея работ участников форума » Средние танки и САУ » Pz.Kpfw.III Ausf.J (Rye Field Model RM-5070) (Неспешная стройка + сравнение с другими производителями)
Pz.Kpfw.III Ausf.J (Rye Field Model RM-5070)
[RvD]-Alpenshutze-Дата: Воскресенье, 29.11.2020, 14:15 | Сообщение # 1
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Вот наконец-то и доехала до меня эта модель. С момента заказа до получения прошло почти 2.5 месяца. Долгий путь, ничего не скажешь. Сначала хотел сделать полный обзор содержимого коробки, такой же как ранее делал для Pz.IV H от RFM. Но подобное в сети уже есть, поэтому сразу перейду к стройке, попутно обращая внимание на "узкие" моменты модели и сравнивая с аналогичными деталями других производителей(Dragon и Таком). Сборку начал с ходовой части. Ведущие колеса у RFM собираются из 4 деталей каждое, благодаря такому членению не нужно шпатлевать труднодоступный стык между половинками ведущего колеса, как например у Dragon или Таком.



К сожалению RFM, не обошли стороной распространенную ошибку всех производителей моделей троек и штугов: черезчур большая толщина видимой кромки ведущего колеса.

Вот как это место выглядит у Драгона:



А вот как у RFM:



У Таком аналогичная ситуация. На реальном же танке это место выглядит вот так:



Модельным ножом подрезал изнутри фаску на колесе RFM и получил годный результат:



Ну и сравнение ведущих колес всех трех производителей, слева направо: RFM, TAKOM, DRAGON



Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Воскресенье, 29.11.2020, 14:17

ПайперДата: Воскресенье, 29.11.2020, 14:46 | Сообщение # 2
Ген. Секретарь ООН
Группа: Администраторы
Сообщений: 6440
Репутация: 382
Статус: Оффлайн
Александр, однозначный респект за такой формат подачи! Сравнение узлов фирм-конкурентов и оригинала + необходимые доработки, - то что надо up
”Требую продолжения банкета!”©


Don`t war, make kits ;)

79154887925Дата: Воскресенье, 29.11.2020, 15:31 | Сообщение # 3
Лейтенант
Группа: Участники
Сообщений: 529
Репутация: 22
Статус: Оффлайн
На RFM верх зубцов слишком плоский ,хорошо бы со  сторон подточить,нмв.

[RvD]-Alpenshutze-Дата: Воскресенье, 29.11.2020, 20:23 | Сообщение # 4
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Пайпер, спасибо, идею подсмотрел у Терри Эшли smile  79154887925, да, плюс у них сам венец еще заметно толще чем у Такома и Драгона.

Немного доработал форму зубцов и добавил фактуру литья(заодно сделал более плавный переход между деталями ведущего колеса -  в реальности ведь оно монолитное литое)





Заодно примерил смоляные(раритет нынче, отлиты тоньше и ажурнее чем металлические) и металлические траки Мастерклаб. Данные траки хорошо садятся на ведущие колеса всех трех производителей:

RFM





Dragon





TAKOM





Лучшее-враг хорошего(с)

Eugen-MorgunДата: Понедельник, 30.11.2020, 06:30 | Сообщение # 5
Сержант
Группа: Мастера
Сообщений: 247
Репутация: 57
Статус: Оффлайн
до вашего обзора не понимал для чего T-Rex выпустил правильные ведущие. А тут реально стало понятно, со всеми косяками от всех производителей (еще бы Тамию для наглядности)

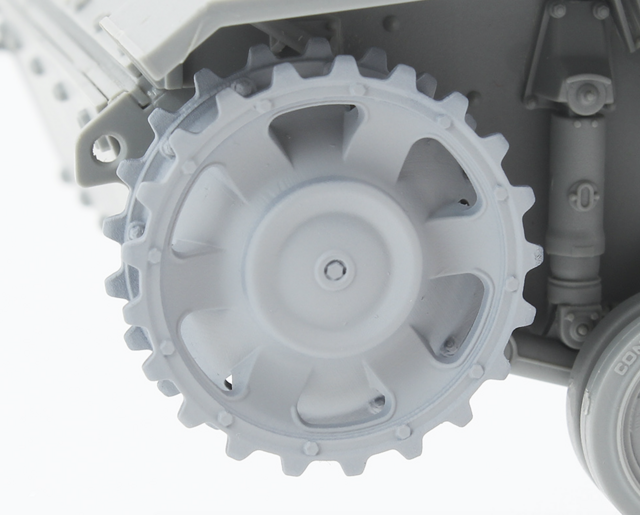

прилагаю фото ведущих от T-Rex для наглядности



Сообщение отредактировал Eugen-Morgun - Понедельник, 30.11.2020, 06:30

[RvD]-Alpenshutze-Дата: Понедельник, 30.11.2020, 11:27 | Сообщение # 6
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Eugen-Morgun, да что-то не особо "правильные" ведущие у Т-Rex, литьевые номера и фактуру литья они не сделали, видимая толщина кромки по внутренним окнам такая же избыточная как и у всех других троек в 35-м. Переходы тоже не особо плавные. Похоже тут использовалась та же 3Д-модель что и для ведущего колеса тройки от RFM, разве что благодаря 3Д-печати  колесо теперь выполено в одну деталь.



Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Понедельник, 30.11.2020, 11:28

[RvD]-Alpenshutze-Дата: Среда, 02.12.2020, 02:44 | Сообщение # 7
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Теперь очередь ленивцев. РФМ явно подсмотрел конструктивное решение у Драгона. Ну разве что от себя "рисовые" добавили виниловую втулку для фиксации на оси кривошипа. Травленые внутренние кольца к сожалению чуть больше чем посадочные отверстия под них, и для того чтобы они нормально встали пришлось вырезать из них небольшой кусочек. На выбор нам дают два варианта колпаков - с тавотницей и без. Причем самое смешное что тавотницу-то они сделали, а вот крышку её(просто головка болта) - нет.









Для сравнения драгоновское направляющее колесо:





Драгон, на мой взгляд, сделал колпак ленивца более правильной формы чем РФМ, но при этом вместо тавотницы дал какой-то непонятный пупырышек.

Такомовское же колесо довольно убогое, всего из двух деталей и не имеет внутренних бортиков как на реальном ленивце и на его воплощениях у драгона и рфм. Но при этом Таком сделал правильно тавотницу, точнее ее крышку-болтик, в отличие от Драгона и РФМ. Немного переразмерив





Ну и для сравнения как эта деталь выглядит на реальной машине(Волоколамский штуг):



Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Среда, 02.12.2020, 02:49

Eugen-MorgunДата: Среда, 02.12.2020, 08:01 | Сообщение # 8
Сержант
Группа: Мастера
Сообщений: 247
Репутация: 57
Статус: Оффлайн
крутая сборка. Сравнительный разбор вышел на новый уровень!
кстати, в этот набор прозрачную крышу не завезли?

[RvD]-Alpenshutze-Дата: Среда, 02.12.2020, 14:14 | Сообщение # 9
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Eugen-Morgun, спасибо. Жаль под рукой нет моделей остальных производителей.

Цитата Eugen-Morgun ()
кстати, в этот набор прозрачную крышу не завезли?

А это набор без интерьера, поэтому прозрачных крыши и башни тут нет


Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Среда, 02.12.2020, 16:38

[RvD]-Alpenshutze-Дата: Суббота, 05.12.2020, 13:03 | Сообщение # 10
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Добрался до опорных катков и поддерживающих роликов. Каток от РФМ и каток от Драгона хороши, правда, драгоновский немного замыленный
какой-то. Зато у Такома деталирована ступица катка с внутренней стороны,
в месте посадки на ось, но при этом колпак оси ступицы имеет
неправильную форму. Надписи на резиновом бандаже у Драгона сильно
переразмеренны, у Такома аналгично, а вот у РФМ тут все чётко.
Позабавила надпись CONTINCNTAI на катке РФМ.













Поддерживающие ролики, на мой взгляд, лучше всего получились у РФМ, в первую очередь за счет более подробной надписи на бандаже



Разбивку на детали узла рабочей подвески с балансиром и торсионом РФМ полностью скопировал у Драгона, вот только жаль что сами эти детали не скопировал, так как у Драгона балансир выполнен точнее, и имеет тавотницу на защитном кожухе торсиона, чего у РФМ и Такома нет. Такомовский балансир так же выглядит получше РФМ.









Ну и как выглядел реальный балансир. Шов на нем, который изобразил Драгон, а потом подсмотрел у него РФМ, но который не сделал на своем балансире Таком мог как быть так и не быть, все зависело от смежника-поставщика деталей балансиров.













Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Суббота, 05.12.2020, 13:07

RhinocerusДата: Вторник, 12.01.2021, 01:37 | Сообщение # 11
Генерал-майор
Группа: Участники
Сообщений: 3016
Репутация: 74
Статус: Оффлайн
Кстати, а как на счет достоверности предложенных вариантов окраски? Не сравнивали еще? Я из него хочу сделать J или ранний L без форпанцера или только на корпусе.

ПанСержДата: Вторник, 12.01.2021, 09:55 | Сообщение # 12
Лейтенант
Группа: Участники
Сообщений: 575
Репутация: 103
Статус: Оффлайн
Цитата Rhinocerus ()
Кстати, а как на счет достоверности предложенных вариантов окраски? Не сравнивали еще? Я из него хочу сделать J или ранний L без форпанцера или только на корпусе.
Можете смело делать Викинг или 3МД, варианты там очень приблизительные.


С уважением, ПанСерж
Прикрепления: 8051413.jpg (59.9 Kb) · 8809755.jpg (145.6 Kb)

RhinocerusДата: Вторник, 12.01.2021, 11:28 | Сообщение # 13
Генерал-майор
Группа: Участники
Сообщений: 3016
Репутация: 74
Статус: Оффлайн
ПанСерж, О, годно, мерси! первую фотку я нашел, вторую проглядел.

[RvD]-Alpenshutze-Дата: Вторник, 12.01.2021, 12:00 | Сообщение # 14
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
ПанСерж, а какая крыша над двигателем у этой тройки? Вполне возможно что такую из набора РФМ не построить, так как у  РФМ в наборе дана только поздняя крыша над двигателем, с длинными люками.

Лучшее-враг хорошего(с)

ПанСержДата: Вторник, 12.01.2021, 17:12 | Сообщение # 15
Лейтенант
Группа: Участники
Сообщений: 575
Репутация: 103
Статус: Оффлайн
Цитата [RvD]-Alpenshutze- ()
у этой тройки?
Про какое фото речь? Возможно без доработок и не построить.

С уважением, ПанСерж
