Бетонный танк Цыганова.
shermanm4Дата: Суббота, 07.09.2019, 11:02 | Сообщение # 1
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online

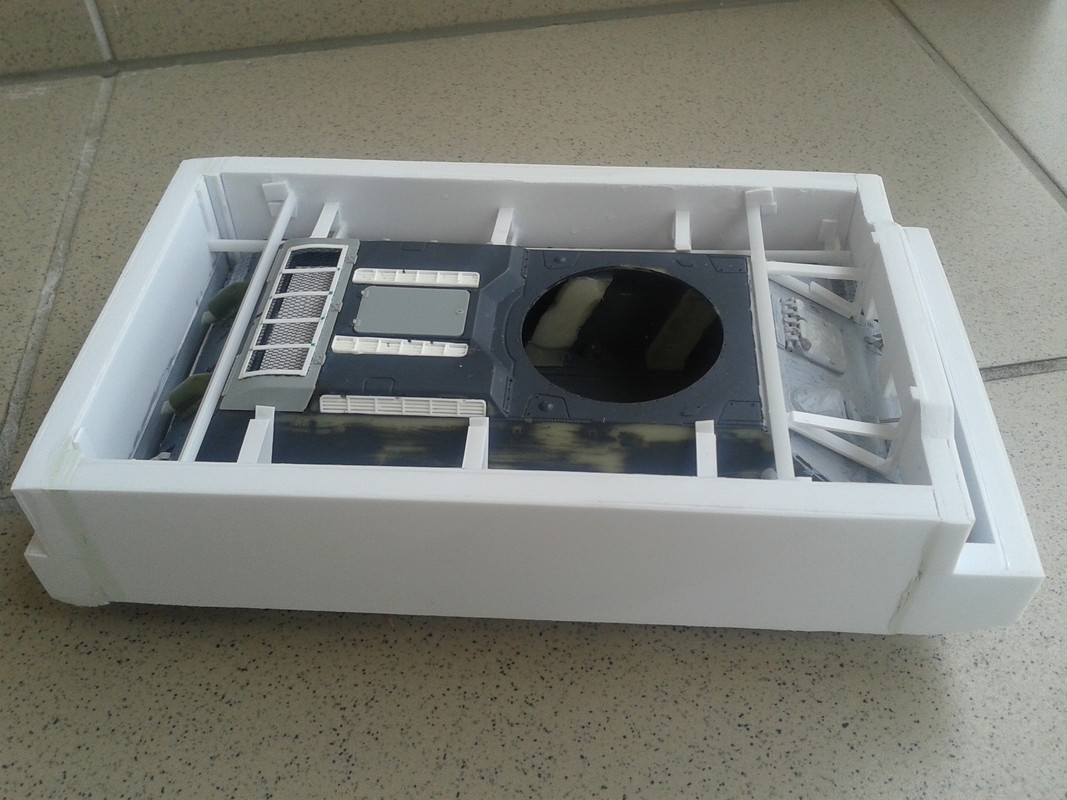

Сделал на днях попытку  склеить конверсию "бетонного танка"Цыганова.
Может у кого есть точная схема креплений бетона на корпус и башню.Я не нашел.

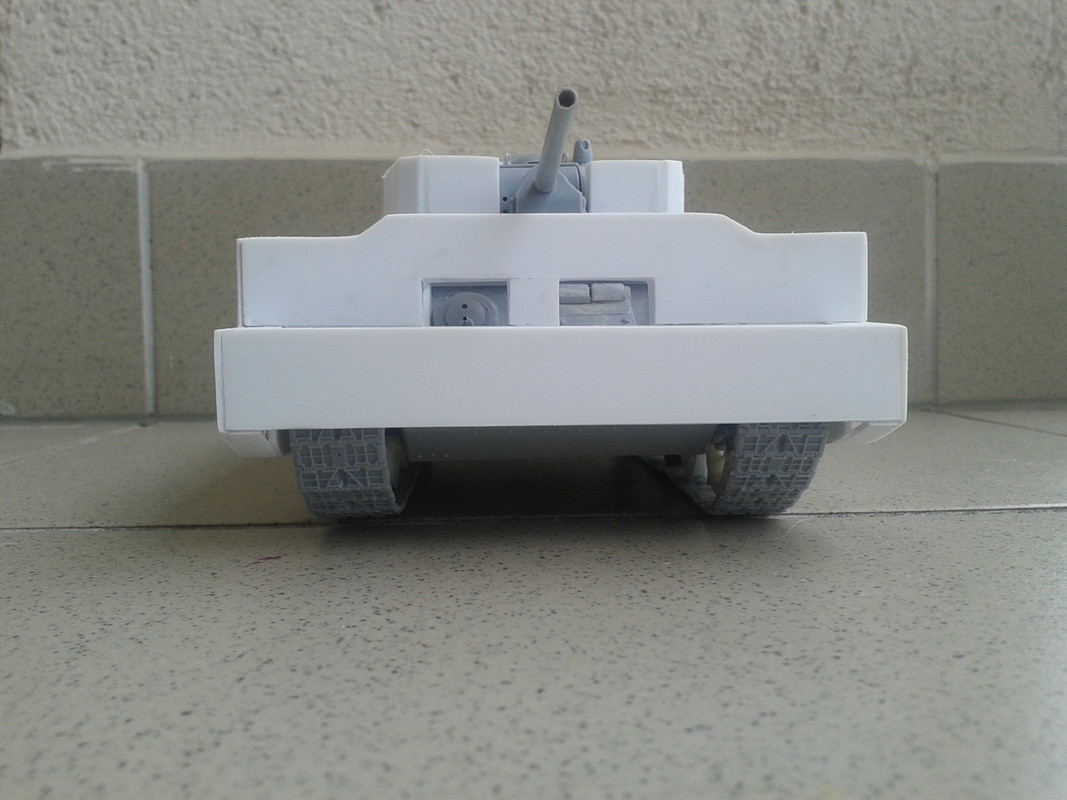

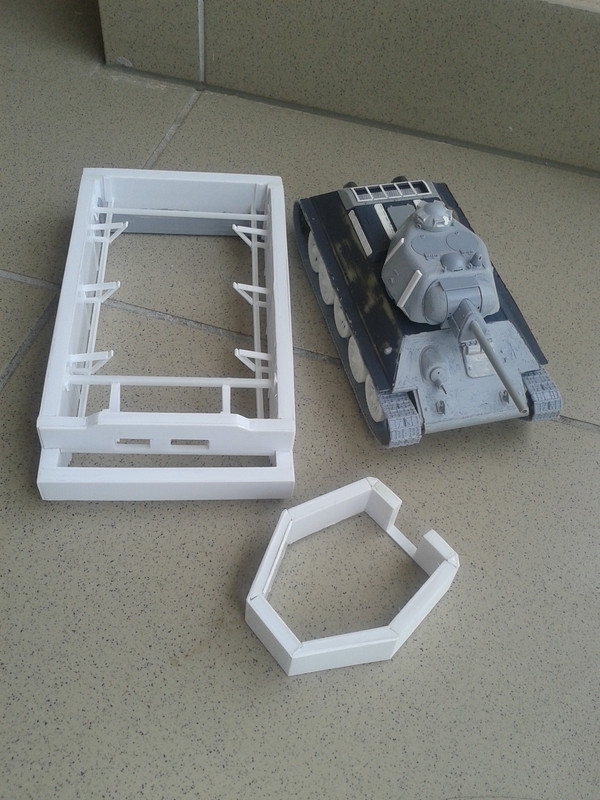

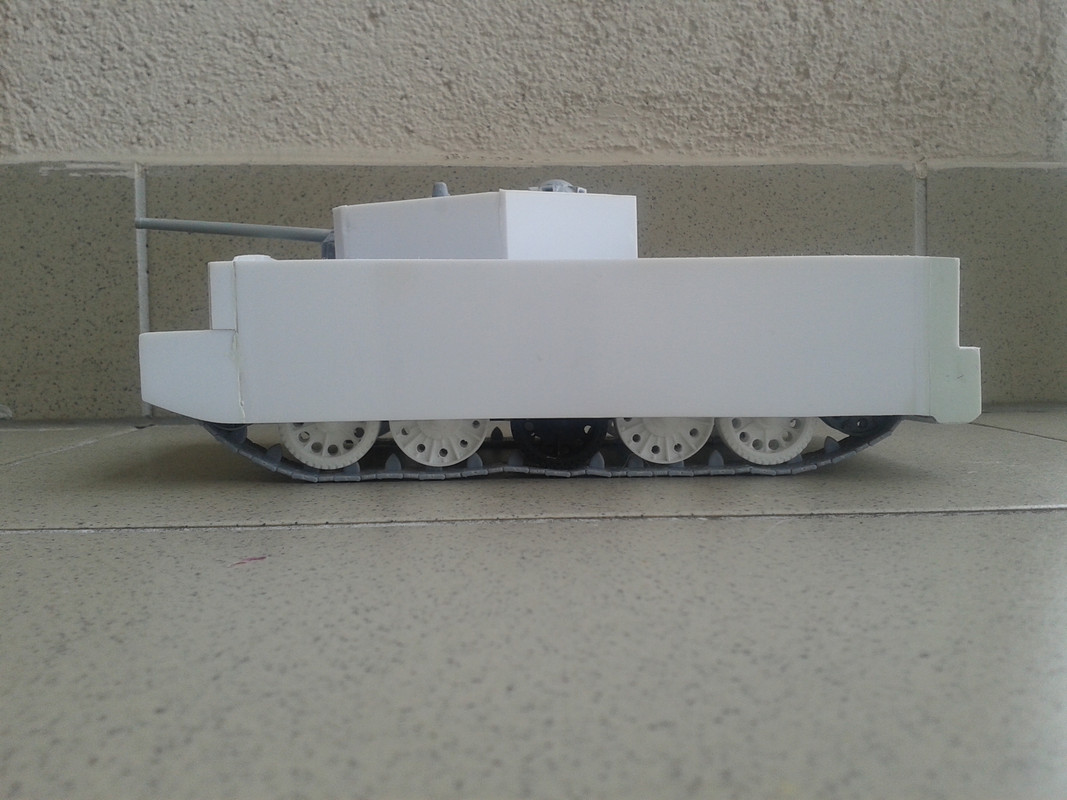

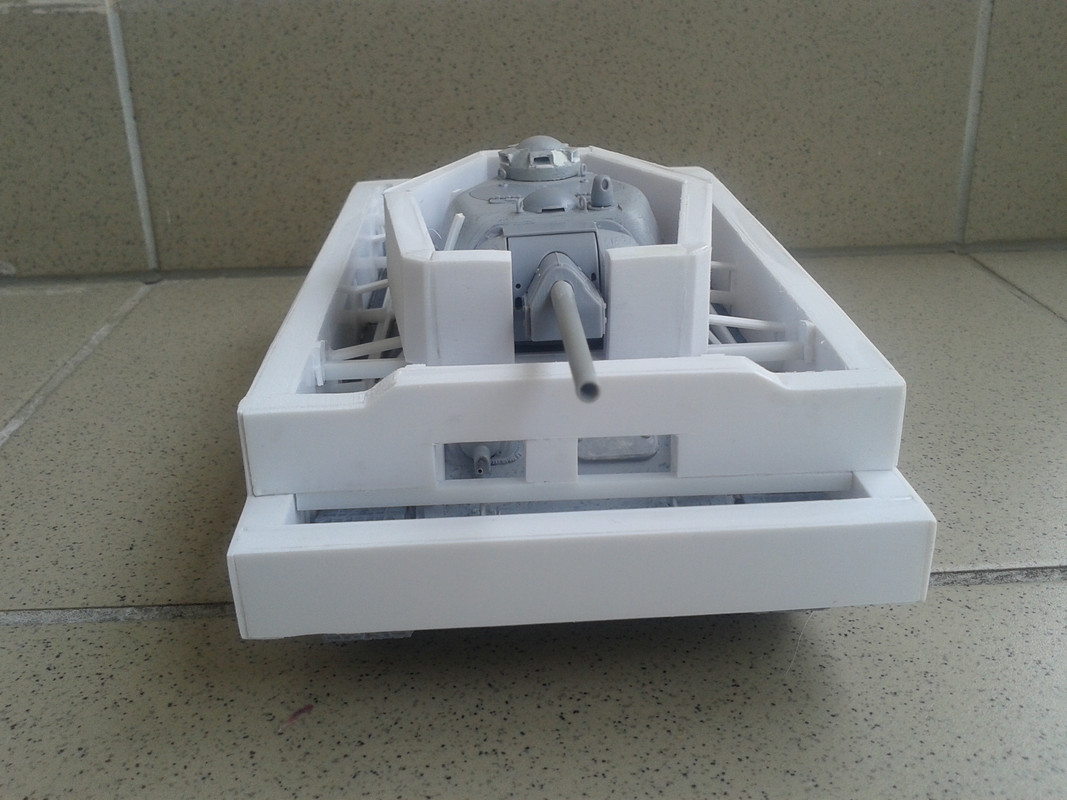

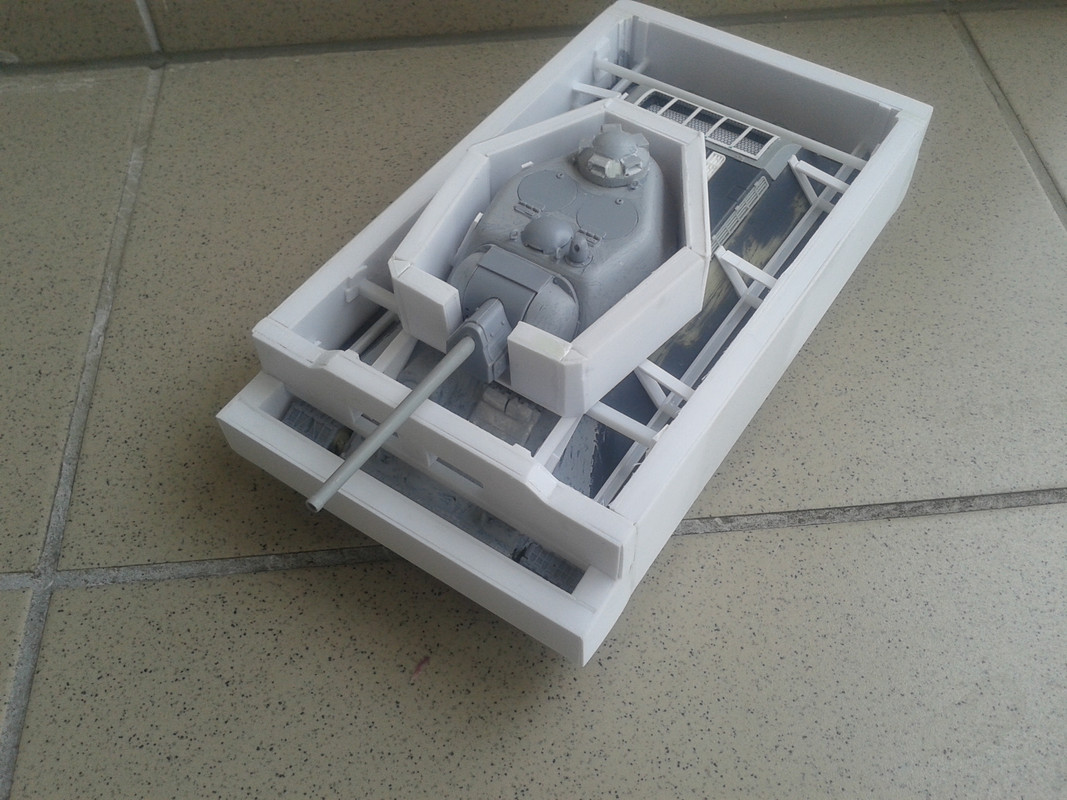

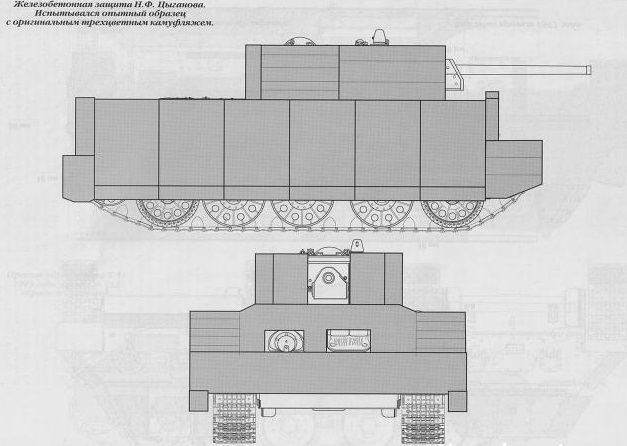

На фото черновой вариант,прошу сильно не ругаться. smile За основу взят чертеж из книги "Т-34/76 сверху донизу".:)))
png upload





АнкомДата: Суббота, 07.09.2019, 15:52 | Сообщение # 2
Сержант
Группа: Пользователи
Сообщений: 435
Репутация: 121
Статус: Offline
Отличная идея! Сам уже давно присматриваюсь к этой машине. Каким образом планируете изобразить фактуру бетона и следы опалубки?

shermanm4Дата: Суббота, 07.09.2019, 18:11 | Сообщение # 3
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online
Структуру попробую жидкой шпаклевкой.Опалубку расчерчу скрайбером или  тянутыми литниками.Все впервые.Буду пробовать.:)))

Serg7Дата: Суббота, 07.09.2019, 20:34 | Сообщение # 4
Генерал-майор
Группа: Мастера
Сообщений: 3629
Репутация: 345
Статус: Offline
Да уж.... интересная задумка!  up

Макаров_АлексейДата: Суббота, 07.09.2019, 21:53 | Сообщение # 5
Лейтенант
Группа: Пользователи
Сообщений: 559
Репутация: 179
Статус: Offline
Не особо похоже получается, ни экраны, ни танк на который они установлены.



Цитата shermanm4 ()
Может у кого есть точная схема креплений бетона на корпус и башню.Я не нашел.


Есть описание из кубинского отчета, но оно вряд ли поможет.

"На танке Т-34 № 20747 смонтиован железо-бетонный экран толщиной 120 - 150 мм. На танке Т-34 № 1394 смонтирован песочный экран в каркасе из листового железа. Толщина экрана 200 - 230 мм.

Железо-бетонный экран.
Железобетонный экран башни состоит из шести отдельных звеньев углового сечения толщиной 120 - 150 мм. Каждое звено с боковых сторон имеет металлические косынки треугольной формы.
Боковые стороны звеньев усилены металлическими сварными уголками, к которым приварена арматура и косынки.
Звенья крепятся болтами к уголкам, приваренным к башне. Для жесткости отдельные звенья скрепляются между собой.
Железобетонный экран корпуса состоит из 22-х звеньев:
10 - боковых звеньев толщиной 150 мм
6 - передних звеньев толщиной 120 мм
6 - задних звеньев  толщиной 120 мм.
Экран крепится болтами к уголкам, приваренным к корпусу. Для жесткости отдельные звенья скрепляются между собой болтами."

shermanm4Дата: Суббота, 07.09.2019, 22:07 | Сообщение # 6
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online
У Цыганова было два проекта.



Поэтому и не похоже.:)))


Сообщение отредактировал shermanm4 - Суббота, 07.09.2019, 22:11

Макаров_АлексейДата: Суббота, 07.09.2019, 22:10 | Сообщение # 7
Лейтенант
Группа: Пользователи
Сообщений: 559
Репутация: 179
Статус: Offline
Цитата shermanm4 ()

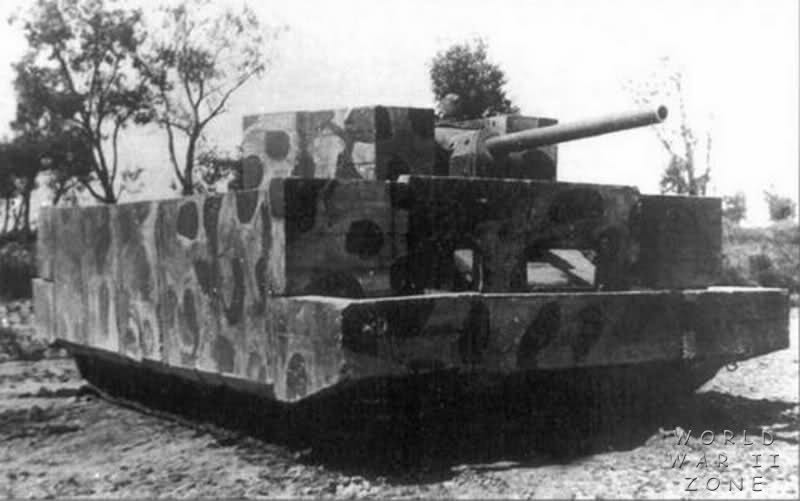

У Цыганова было два проекта.На вашем фото второй.
А я делаю первый.Вот этот:


Это один и тот же танк )

shermanm4Дата: Суббота, 07.09.2019, 22:39 | Сообщение # 8
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online
Это здорово.Буду править контур по фото.:)))

Макаров_АлексейДата: Воскресенье, 08.09.2019, 09:24 | Сообщение # 9
Лейтенант
Группа: Пользователи
Сообщений: 559
Репутация: 179
Статус: Offline



shermanm4Дата: Воскресенье, 08.09.2019, 09:40 | Сообщение # 10
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online
Спасибо.Фото  кормы у меня не было.
Короче-чертеж из книжки-фейк и ничего общего с оригиналом.Печально.:(((
Берусь за ножовку и пилю все на блоки.

shermanm4Дата: Воскресенье, 08.09.2019, 16:22 | Сообщение # 11
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online

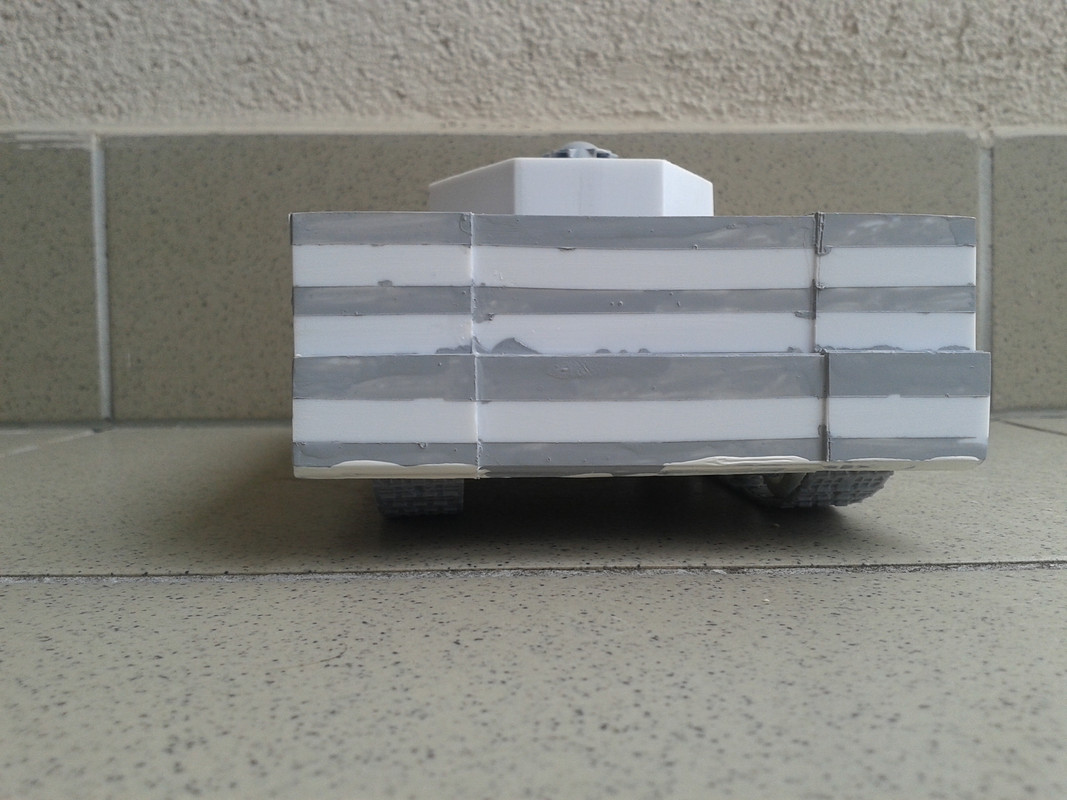

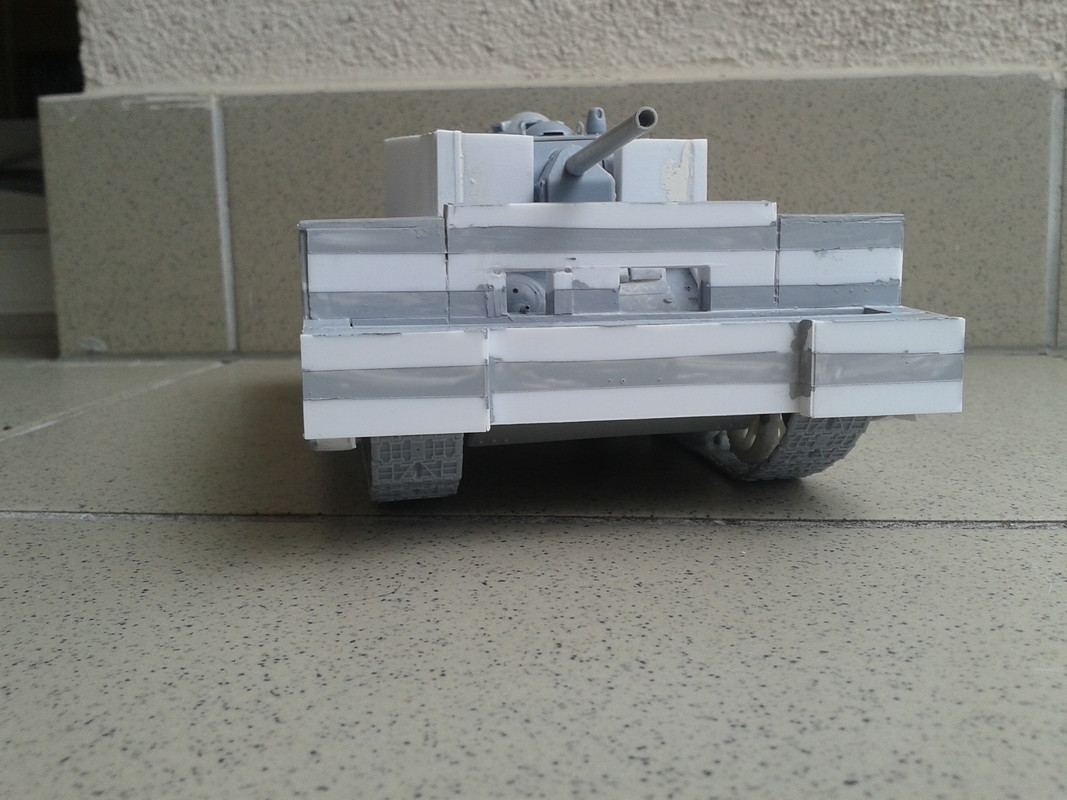

Переделал переднюю и заднюю часть бронировки,также башню и амбразуру пулемета.Нанес шпаклевкой полосы  имитирующие опалубку.
Пока на этом остановился.

image free upload

Serg7Дата: Воскресенье, 08.09.2019, 17:36 | Сообщение # 12
Генерал-майор
Группа: Мастера
Сообщений: 3629
Репутация: 345
Статус: Offline
Очень даже замечательно получается....

Макаров_АлексейДата: Воскресенье, 08.09.2019, 18:19 | Сообщение # 13
Лейтенант
Группа: Пользователи
Сообщений: 559
Репутация: 179
Статус: Offline
А зачем на штампованную башню прилепили опытную комбашенку?

shermanm4Дата: Воскресенье, 08.09.2019, 20:34 | Сообщение # 14
Лейтенант
Группа: Пользователи
Сообщений: 992
Репутация: 69
Статус: Online
Опытное к опытному.:)))
Чертеж меня сбил с пути.....

munk99Дата: Понедельник, 09.09.2019, 14:29 | Сообщение # 15
Майор
Группа: Пользователи
Сообщений: 1091
Репутация: 14
Статус: Offline
Товарищ Чу_Жой на Каропке построил данную модель. Можно у него глянуть
