| Продолжаю пополнять свою коллекцию моделей танков Т-34. Опыт объединения в одной модели нескольких нереализованных проектов оказался удачным ( см. http://panzer35.ru/forum/43-20662-1 ) На этот раз в одной модели решил объединить две разработки 1943 года, стабилизатор основного вооружения Т-34-76 и ПНВ. Во втором томе "Отечественных бронированных машин" дана краткая информация о том, что в 1943 году на кафедре электрооборудования Академии танковых и механизированных войск был разработан проект стабилизатора пушечного вооружения танка Т-34-76. В книге приведён и небольшой чертёж.
![](https://i.postimg.cc/LqJ9W3K7/257971499-4633397910031629-1675408351598126536-n.jpg)
На чертеже хорошо видно, что разработчики проекта сильно не мудрили и стабилизировали рамку с вооружением двумя достаточно крупными маховиками, которые в свою очередь раскручивались мощными моторами. Из-за большого размера маховиков и электроприводов переднюю часть башни пришлось расширить до размера башенного погона. Несколько может удивить то, что на чертеже 1943 года хорошо просматриваются сварные листы башни, большой общий люк и другие элементы, характерные для более раннего периода. Но я уже неоднократно сталкивался с тем, что на чертежах не только 1943, но даже 1946 года проектанты упрямо продолжали рисовать корму с гнутым листом и некоторые другие элементы танка, давно выведенные из производства. В общем, я решил построить модель Т-34 со стабилизатором, но не буквально следуя чертежу, а в технологических реалиях второй половины 1943 года. Т.е. никаких гнутых листов башни, только литьё. Плюс максимальное использование освоенных на тот период деталей. Корпус башни выпилен из болванки, склеенной из пластин 3-х мм полистирола:
![](https://i.postimg.cc/S2dFgn1R/100-7065.jpg)
Вся остальная деталировка взята от "Звезды". Исключение- комбашенка от Драгона:
![](https://i.postimg.cc/V5S8cW6B/100-7070.jpg)
![](https://i.postimg.cc/dZGNV1gv/100-7071.jpg)
![](https://i.postimg.cc/3yptBWJG/100-7072.jpg)
Дальше уже всё шло по накатанной дорожке. Звездовская "гайка" была собрана в варианте конца 1943 года.
![](https://i.postimg.cc/BjhjVCt9/100-7083.jpg)
![](https://i.postimg.cc/4YrYGxvB/100-7085.jpg)
Широченные скулы башни как бы намекали, что на них надо что-то разместить. Но фары боевого света к 1943 году уже вышли из моды. И тут вспомнил, что несколько лет назад Юрий Пашолок на страницах своего ЖЖ рассказывал, что в конце 1942-начале 1943 года у нас велась разработка прицела ночного видения для танка Т-34. Было изготовлено 25 комплектов оборудования. Танки с установленными ПНВ весной 1943 года прошли испытания во фронтовых условиях. Результат испытаний был отрицательным. Видимость в прицел не превышала25 метров. Но хуже того, 16-я гвардейская танковая бригада, в которой проводилось испытание ПНВ попала в окружение. По официальному отчёту, при выходе из окружения, всё секретное оборудование было уничтожено. Однако в мемуарах генерала Н.И. Бирюкова есть упоминание, что один танк с ПНВ всё-таки достался немцам.
![](https://i.postimg.cc/5XNPmH56/244305-original.jpg)

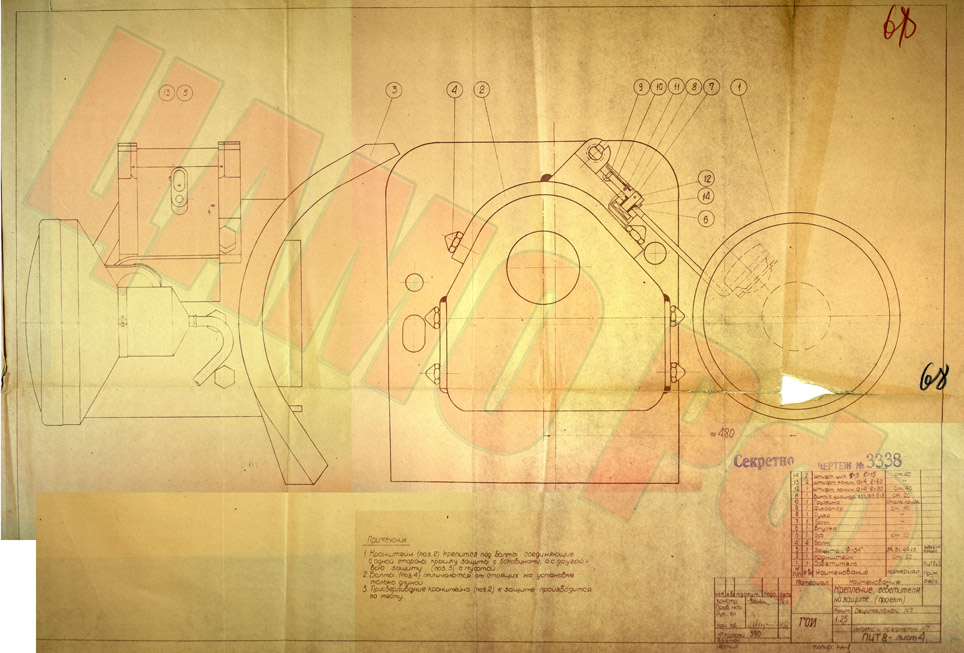

Порылся в своих информационных закромах и нашёл чертежи ПНВ, опубликованные в своё время Юрием.
![](https://i.postimg.cc/fJb2ctfk/image-50586fc7ef772.jpg)
![](https://i.postimg.cc/9FLBTfs5/image-5058701488a73.jpg)
Знакомый студент-моделист оперативно нарисовал и распечатал на 3Д-принтере три деталюшки, которые потом прекрасно встали на модель.
![](https://i.postimg.cc/pTNNHCBZ/100-7091.jpg)
|
|
| |
partizan051 | Дата: Вторник, 21.12.2021, 20:10 | Сообщение # 2 |
![partizan051](/avatar/00/12/28501123.jpg) Рядовой сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 1204
Репутация: 40
Статус: Оффлайн
| Проект интересный!
|
|
| |
|
vaminiatures | Дата: Воскресенье, 06.02.2022, 20:13 | Сообщение # 4 |
![vaminiatures](/avatar/00/12/16481357.jpg) Sergeant of NATO forces
Группа: Пользователи
Сообщений: 573
Репутация: 40
Статус: Оффлайн
| Круто вышло! Поздравляю
С уважением, Владимир
https://www.artstation.com/artist/va88
|
|
| |
Serg7 | Дата: Понедельник, 07.02.2022, 00:41 | Сообщение # 5 |
![Serg7](/avatar/00/10/35640325.jpg) Генерал-лейтенант
Группа: Мастера
Сообщений: 7778
Репутация: 925
Статус: Оффлайн
| Обалденная задумка и запил! Возможно, не так живо и интересно всё это выражено в покраске и визеринге(фотосет тоже не совсем внятный), но за проект однозначно "+" !
|
|
| |
sexton666 | Дата: Вторник, 08.02.2022, 07:24 | Сообщение # 6 |
![sexton666](/.s/a/22/9.png) Рядовой
Группа: Участники
Сообщений: 87
Репутация: 6
Статус: Оффлайн
| Отличный запил!
|
|
| |
vayurd | Дата: Четверг, 10.02.2022, 11:26 | Сообщение # 7 |
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 3
Статус: Оффлайн
| Снимаю шляпу, браво!!!!!
|
|
| |
kokosik070ggwp | Дата: Вторник, 22.03.2022, 23:18 | Сообщение # 8 |
Рядовой
Группа: Кандидаты
Сообщений: 5
Репутация: 0
Статус: Оффлайн
| Просто вау
|
|
| |
goldring | Дата: Четверг, 24.03.2022, 09:58 | Сообщение # 9 |
![goldring](/avatar/39/341555.png) Сержант
Группа: Участники
Сообщений: 1274
Репутация: 28
Статус: Оффлайн
| Ваши работы можно использовать как энциклопедию по теме Т-34, столько экземпляров, о которых даже не подозревал
С уважением,Михаил г. Ростов-на-Дону
|
|
| |
Анком | Дата: Четверг, 24.03.2022, 19:33 | Сообщение # 10 |
Лейтенант
Группа: Мастера
Сообщений: 631
Репутация: 247
Статус: Оффлайн
| Цитата goldring ( ![Ссылка на цитируемый текст](/.s/img/fr/ic/7/lastpost.gif) ) Ваши работы можно использовать как энциклопедию по теме Т-34, столько экземпляров, о которых даже не подозревал А сколько всего ещё не сделанного! И трёх жизней не хватит. Самое интересное, что Т-34 до сих пор в стадии развития. Совсем недавно на учениях вьетнамской армии была показана санитарная машина, изготовленная из старого танка.
|
|
| |
