Т-80 - "40 лет на службе"
Model4assemblyДата: Четверг, 11.08.2016, 08:56 | Сообщение # 76
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
"Полезная информация по 80-кам"

Спасибо, очень нужная





Сообщение отредактировал Model4assembly - Среда, 23.09.2020, 21:19

Model4assemblyДата: Четверг, 11.08.2016, 09:06 | Сообщение # 77
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Вопрос:
Есть точеные стволы
1) MM3508 125 мм ствол 2А46 с фототравлением. Т-64А,Б (до 1985г.), Т-72А, М(М1), Т-80 (Б, БВ)
2) MM3529 Ствол 2А46М (М-1, М-2) без термозащитного кожуха. Ствол орудия для установки на модели танков Т-64БВ, Т-72А (поздний), Т-72Б, Т-80У (УД), Т-90 (до 2006 года выпуска), Т-90С
Почему у второго не указанно про т-80бв, ведь на реальных машинах они есть. Или я не прав?


Сообщение отредактировал DekTan - Понедельник, 16.04.2018, 20:50

Artem321Дата: Пятница, 12.08.2016, 11:36 | Сообщение # 78
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн
Очередные обмеры smile
скоба крепления брезента


С Уважением Артем.

Artem321Дата: Пятница, 12.08.2016, 11:49 | Сообщение # 79
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн
Borh, я сделал замеры, только не того что вы просили cry , в ближайшее время померию то что было необходимо. А сегодня вот что намерил

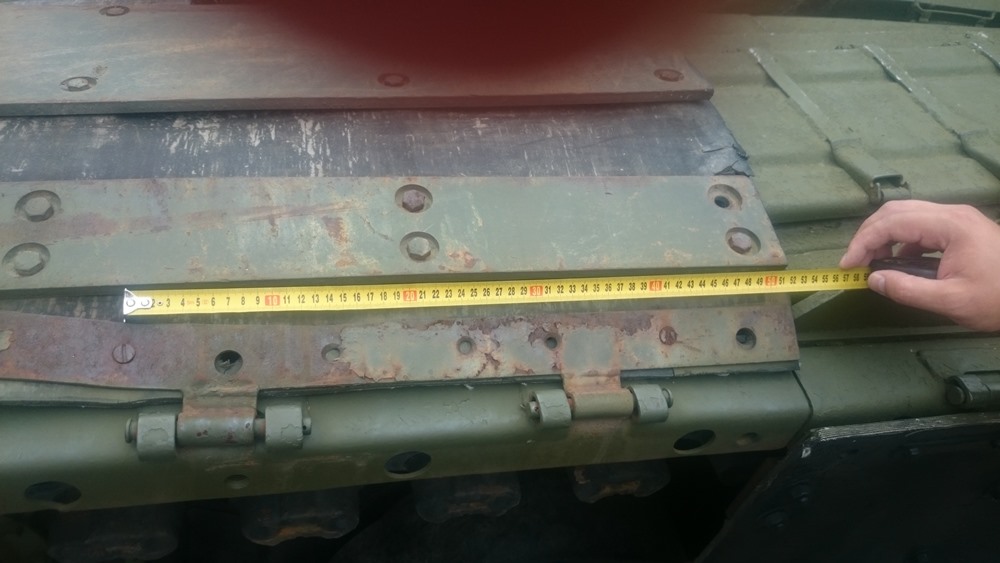

общая длинна стального экрана, ну и резиновой секции



С Уважением Артем.

Сообщение отредактировал Artem321 - Пятница, 12.08.2016, 11:58

Artem321Дата: Пятница, 12.08.2016, 11:54 | Сообщение # 80
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн
немного обмеров мелочевки на бортах и пару моментов по корпусу

прием заявок на обмеры продолжается biggrin


С Уважением Артем.

Yacha13Дата: Пятница, 12.08.2016, 13:53 | Сообщение # 81
Подполковник
Группа: Мастера
Сообщений: 1557
Репутация: 266
Статус: Оффлайн
Цитата Artem321 ()
скоба крепления брезента


Спасибо большое!

BorhДата: Пятница, 12.08.2016, 23:39 | Сообщение # 82
Сержант
Группа: Пользователи
Сообщений: 315
Репутация: 11
Статус: Оффлайн
Цитата Artem321 ()
в ближайшее время померию то что было необходимо. А сегодня вот что намерил


огромное спасибо, понять бы полные размеры резинотканевой "трапеции", и последующих прямоугольных экранов



стальные плиты я так понимаю правильно нарисовал ? толщину плит пока не понял, но видимо около 10мм ?

а нету возможности попутно промерить снятые с машины внешние баки и ящики различные ?

эх а вот если бы была возможно отфотать по кругу снятую с танка башню голую...


Сообщение отредактировал Borh - Пятница, 12.08.2016, 23:43

DIEversantДата: Пятница, 12.08.2016, 23:58 | Сообщение # 83
Lieutenant of NATO forces
Группа: Пользователи
Сообщений: 1086
Репутация: 90
Статус: Оффлайн
Цитата DekTan ()
Вопрос:
Есть точеные стволы
1) MM3508 125 мм ствол 2А46 с фототравлением. Т-64А,Б (до 1985г.), Т-72А, М(М1), Т-80 (Б, БВ)
2) MM3529 Ствол 2А46М (М-1, М-2) без термозащитного кожуха. Ствол орудия для установки на модели танков Т-64БВ, Т-72А (поздний), Т-72Б, Т-80У (УД), Т-90 (до 2006 года выпуска), Т-90С
Почему у второго не указанно про т-80бв, ведь на реальных машинах они есть. Или я не прав?

интересный вопрос кстати.....


давайте на ты) с уважением Алексей)

Artem321Дата: Суббота, 20.08.2016, 16:07 | Сообщение # 84
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн
Всем привет, добиваем тему экранов Т-80. Прямоугольные экраны имеют размер 920*550, все экраны имеют длину 920. У нас на танке 3-и вида экранов

размеры получаются такие ( извиняюсь за рукописные рисунки shy , по другому не получается)

это схема первого экрана, второй и третий отличается только отсутствием скоса спереди сверху.
Так же схема пластин с внутренней стороны, толщиной они 11-12 мм

так же эта схема первого экрана, на 2-3 верхняя пластина без скоса
ну и на последок задние угловые части у нас самопальные smile


С Уважением Артем.

Artem321Дата: Суббота, 20.08.2016, 16:16 | Сообщение # 85
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн

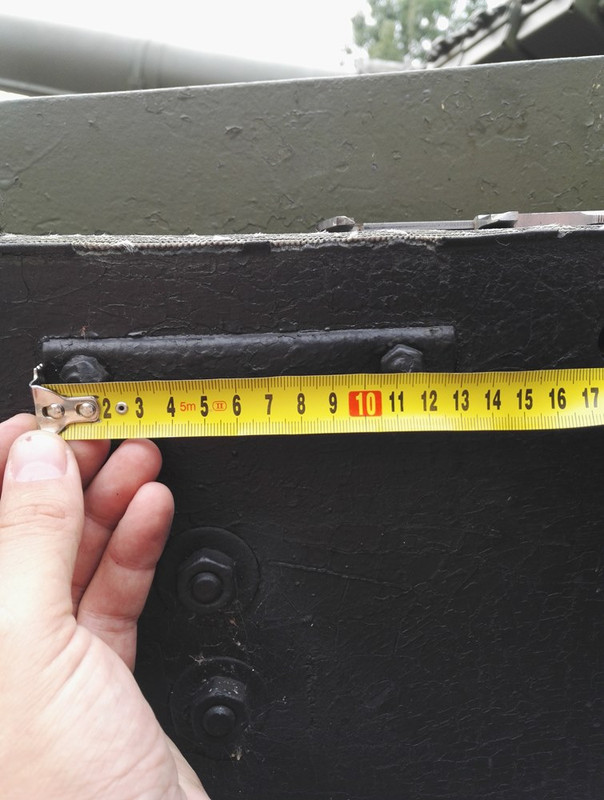

Может кому пригодится, фото какой-то smile планки под передними резиновыми экранами


С Уважением Артем.

Сообщение отредактировал Artem321 - Суббота, 20.08.2016, 16:17

BorhДата: Суббота, 20.08.2016, 20:07 | Сообщение # 86
Сержант
Группа: Пользователи
Сообщений: 315
Репутация: 11
Статус: Оффлайн
огромное спасибо!

и еще больше наглея, а можно баки и ящики промерить что на корпусе, и ящики что на башне ?:)

Artem321Дата: Воскресенье, 21.08.2016, 07:13 | Сообщение # 87
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн
Borh, да в принципе можно, только баки и ящики на корпусе полностью промерить не получится

С Уважением Артем.

Model4assemblyДата: Среда, 24.08.2016, 12:27 | Сообщение # 88
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Доброго дня. Продолжаю ковырять корпус. Из последнего - установлены торсионы. На амортизаторах заменил штоки на более тонкие, так же переделал площадку крепления грязеочистителя как смог, для меня оказалось проблематично её сделать.


собрал катки от MasterClub, попробую установить их

Yacha13Дата: Среда, 07.09.2016, 12:47 | Сообщение # 89
Подполковник
Группа: Мастера
Сообщений: 1557
Репутация: 266
Статус: Оффлайн
Интересна ширина перископов на Т-80. Есть ли у кого размеры?

Model4assemblyДата: Пятница, 09.09.2016, 18:26 | Сообщение # 90
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Цитата Yacha13 ()
Интересна ширина перископов на Т-80. Есть ли у кого размеры?


Думаю Артем по возможности снимет размеры

Замеры по бортовым экранам





























Сообщение отредактировал Model4assembly - Четверг, 24.09.2020, 18:48
