Т-80 - "40 лет на службе"
| |
Stronghold | Дата: Пятница, 13.09.2024, 12:04 | Сообщение # 1171 |
 Сержант
Группа: Участники
Сообщений: 292
Репутация: 42
Статус: Оффлайн
| Цитата Model4assembly (  ) выступ под редуктор Имеется ввиду на корме новая форма выступа?

Цитата Model4assembly (  ) бронировка проводки Можно чуть подробнее носом ткнуть, о какой именно проводке речь?
С Уважением, Андрей aka Hibin.
|
|
| |
Model4assembly | Дата: Пятница, 13.09.2024, 13:31 | Сообщение # 1172 |
 Сержант
Группа: Участники
Сообщений: 530
Репутация: 73
Статус: Оффлайн
| Цитата Stronghold (  ) Имеется ввиду на корме новая форма выступа? Да под 29 двигатель
Цитата Stronghold (  ) Можно чуть подробнее носом ткнуть, о какой именно проводке речь? На ВЛД есть разные конфигурации ее (бронировки) расположения Так же и расположение ГСТ-64 на ВЛД отличаются на разных машинах
Сообщение отредактировал Model4assembly - Пятница, 13.09.2024, 13:32 |
|
| |
Stronghold | Дата: Среда, 25.09.2024, 23:27 | Сообщение # 1173 |
 Сержант
Группа: Участники
Сообщений: 292
Репутация: 42
Статус: Оффлайн
| Не так давно удалось побывать в Костроме, там в парке Победы стоят Т-80Б и Т-80УД.
  Насколько понимаю, Б-шка 84-го года, раз стоит бронировка ГТН. Номер на корпусе не нашел, на башне плохо читаемый, краской залито знатно.
 Собственно, обе машины удалось чуть позамерять. Первый момент, что бросился в глаза, это длина крыши боевого отделения. ~299см у Б-ки и ~309 у УД.
 Опять же, насколько вычитал на форумах, корпус у УД, не считая МТО, такой же, как у У и БВ. Соответственно, при сборе информации по отличия Б и БВ, применительно к моделям трубача, заинтересовал момент с длиной крыши БО. У трубача в БВшке дается тот же ВЛД+крыша, что и в Бшке. А по замерам ВЛД вышло так, что у Б ВЛД ~151,5см, а у УД ~144,5см. Но при этом у УД\БВ толщина ВЛД была больше, из-за чего, как понимаю, верхняя кромка ВЛД перестала перекрывать люк мехвода, и, судя по фото, расстояние от люка мехвода до погона башни осталось прежним.
 Получается, что у УД\БВ угол наклона ВЛД другой относительно Б-ки?(бОльший, чем у Б, относительно ходовой) Я наверно тут не открыл никакого секрета, раз автор на своих моделях, переделывая ВЛД, получал визуально верную морду, просто в ветке не нашел детально мысль, как и зачем переделывалось
С Уважением, Андрей aka Hibin.
Сообщение отредактировал Stronghold - Среда, 25.09.2024, 23:28 |
|
| |
Stronghold | Дата: Вторник, 08.10.2024, 17:26 | Сообщение # 1174 |
 Сержант
Группа: Участники
Сообщений: 292
Репутация: 42
Статус: Оффлайн
| Коллеги, если у кого имеется Т-80У от Amusing, не могли бы поделиться некоторыми размерами? Интересует длина и ширина башни, длина ВЛД, длина листа крыши боевого отделения, ширина корпуса в месте стыка ВЛД и крыши, расстояние между крайними балансирами.
С Уважением, Андрей aka Hibin.
Сообщение отредактировал Stronghold - Среда, 19.03.2025, 11:39 |
|
| |
josesilvac082 | Дата: Пятница, 29.08.2025, 20:32 | Сообщение # 1175 |
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Оффлайн
| Greetings from Lima, Perú, sorry If I don't write in Russian. I'm gathering info for a modelling project. Unfortunately, the only info I have at hand is the old Dragon 1/35 T-80BV and some drawings, but few actual measurements. These are the measurements I need (in mm):

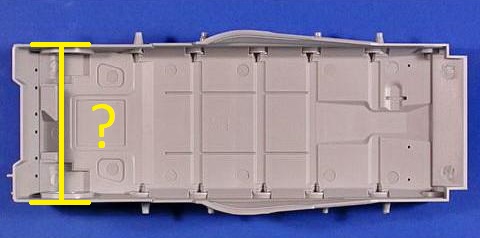

1.- Hull width at the engine area, I guess this is the hull's max width (excluding the turret area).

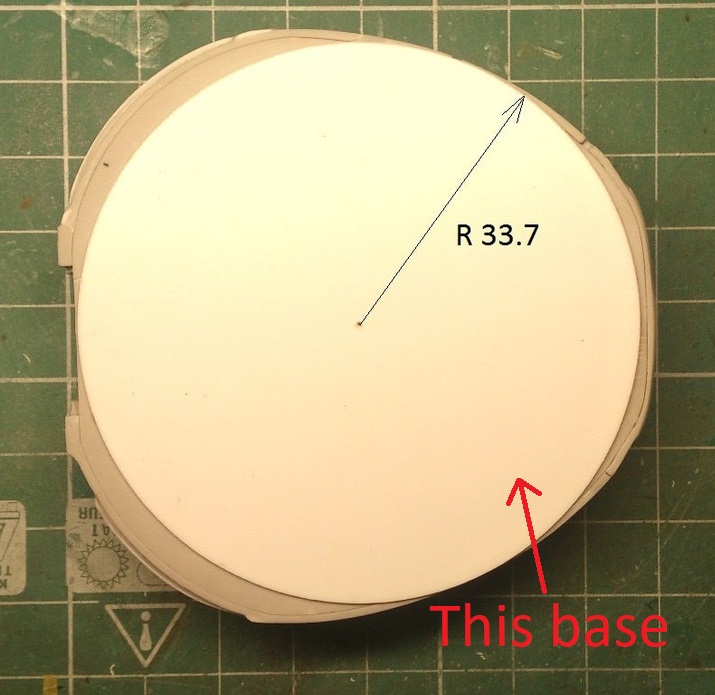

2.- There is a disc under the turret shell, this turret "base" diameter should be 67.4 mm in 1/35, I need the height of the disc. The attached picture is a modified Trumpeter turret that has incorrect diameter and is placed too much towards the rear, giving the turret a wrong turning point. Nevertheless, the kit's disc height seems to be correct.

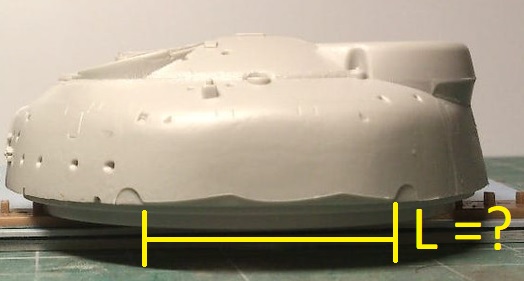

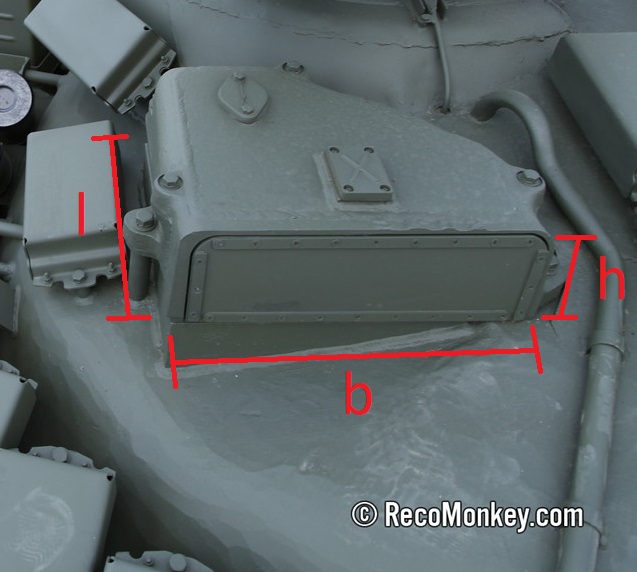

3.- Distance between this rear turret indentsMeasures could be from another more accurate 1/35 kit, Trumpeter, Xact, etc.All pictures were found on the net and this thread asnd belong to their owners, Iused them only to show the measures I need.
José
Сообщение отредактировал josesilvac082 - Пятница, 29.08.2025, 20:36 |
|
| |
chobitok | Дата: Пятница, 29.08.2025, 21:45 | Сообщение # 1176 |
 Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн
| Цитата josesilvac082 (  ) 3.- Distance between this rear turret indentsMeasures
|
|
| |
Stronghold | Дата: Суббота, 30.08.2025, 19:21 | Сообщение # 1177 |
 Сержант
Группа: Участники
Сообщений: 292
Репутация: 42
Статус: Оффлайн
| Цитата josesilvac082 (  ) 2. There is a disc under the turret shell, this turret "base" diameter should be 67.4 mm in 1/35, I need the height of the disc. The attached picture is a modified Trumpeter turret that has incorrect diameter and is placed too much towards the rear, giving the turret a wrong turning point. Nevertheless, the kit's disc height seems to be correct. Высота кольца и высота от крыши корпуса до уширения башни Т-80Б, на БВ так же должно быть

По п.1 216см предварительно ширина корпуса в районе кормы. Через несколько дней вернусь домой, смогу посмотреть свои замеры, чтоб сказать точнее.
С Уважением, Андрей aka Hibin.
Сообщение отредактировал Stronghold - Суббота, 30.08.2025, 20:07 |
|
| |
josesilvac082 | Дата: Суббота, 30.08.2025, 23:25 | Сообщение # 1178 |
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Оффлайн
|
Цитата Stronghold (  ) Высота кольца и высота от крыши корпуса до уширения башни Т-80Б, на БВ так же должно бытьПо п.1 216см предварительно ширина корпуса в районе кормы. Через несколько дней вернусь домой, смогу посмотреть свои замеры, чтоб сказать точнее.
Thanks a lot! ^^
|
|
| |
chobitok | Дата: Воскресенье, 31.08.2025, 00:17 | Сообщение # 1179 |
 Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Оффлайн
| Цитата josesilvac082 (  ) 1.- Hull width at the engine area, I guess this is the hull's max width (excluding the turret area). Для Т-80УД -- 2135 мм
|
|
| |
Stronghold | Дата: Среда, 10.09.2025, 14:22 | Сообщение # 1180 |
 Сержант
Группа: Участники
Сообщений: 292
Репутация: 42
Статус: Оффлайн
| Цитата Stronghold (  ) По п.1 216см предварительно ширина корпуса в районе кормы.Через несколько дней вернусь домой, смогу посмотреть свои замеры, чтоб сказать точнее. По ширине поправка, как выше подсказали, 213,5-214 см замеры дают.
С Уважением, Андрей aka Hibin.
|
|
| |
|
