Т-80 - "40 лет на службе"
Model4assemblyДата: Четверг, 26.05.2022, 21:12 | Сообщение # 1156
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Цитата Merin ()
современную технику собирать с максимальными доработками и приближением к прототипу, это конечно еще та работенка   до второй мировой, ну клепки переклепать ну шанец- а тут море непаханое навесного.

Да, есть где руки приложить

ТемаДата: Пятница, 22.07.2022, 11:03 | Сообщение # 1157
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
К сообщению #1129. Отснял номер на башне, на тверской 80ке,с башней от Т-64Б
[img][/img]


Только вышло по другому
Вышло вовсе и не так...

ТемаДата: Пятница, 22.07.2022, 13:55 | Сообщение # 1158
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн

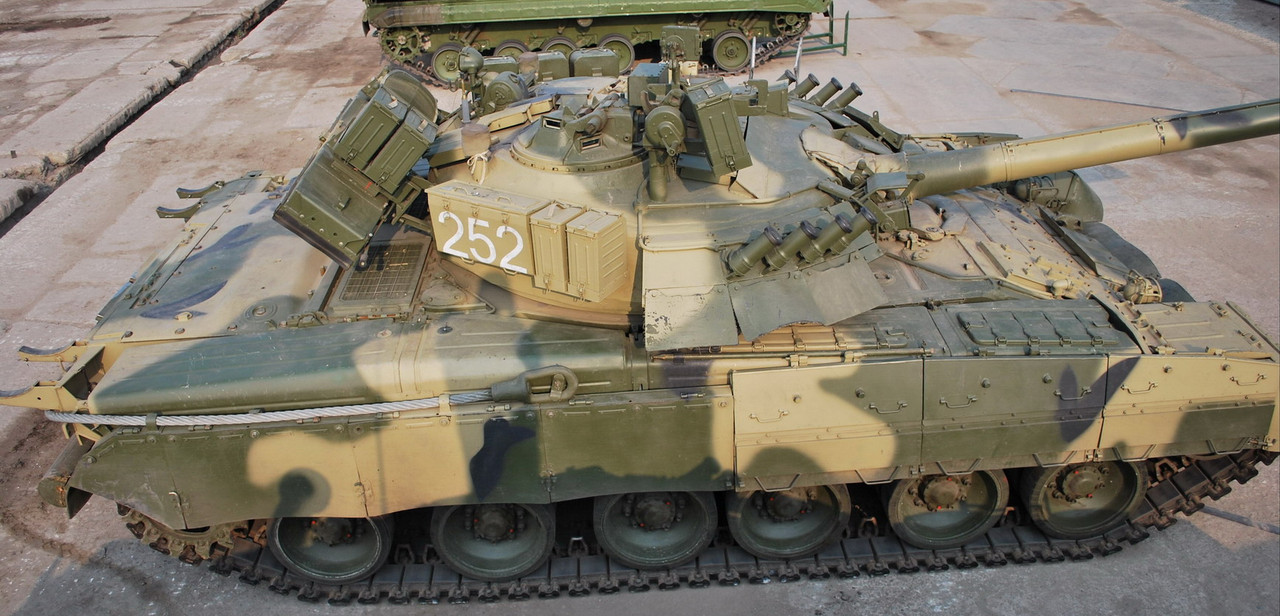

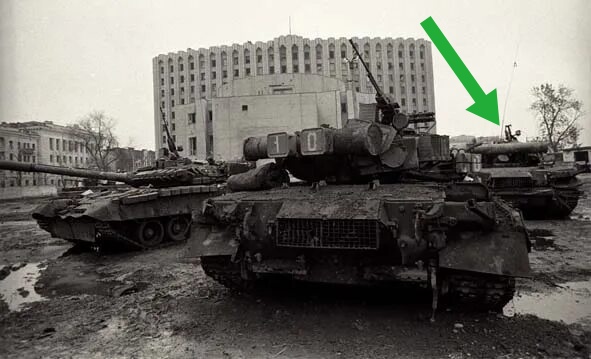

К теме, 80к, в новогоднем штурме Грозного. Затрофееная боевиками Бшка, думаю как раз та, что ранее, здесь мелькала на скрине, но с другого ракурса. И судя, по всему, у дворца, среди трех 80к, как раз она и есть.
[img][/img]
[img][/img]
[img][/img]


Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Суббота, 23.07.2022, 12:46 | Сообщение # 1159
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
К теме, 80к, в новогоднем штурме Грозного. Затрофееная боевиками Бшка, думаю как раз та, что ранее, здесь мелькала на скрине, но с другого ракурса. И судя, по всему, у дворца, среди трех 80к, как раз она и есть.
Скорее всего

б/н 551 2-я танковая рота

Две сквозные пробоины от гранат из РПГ-7 с расстояния 50-70м. Первое попадание - в правый борт в районе МТО. Второе - в башню с правой стороны. Третье попадание - в лобовую часть корпуса под углом 10-15 градусов, струя углубилась в броню на 30-35см. Машина оставлена в Грозном, эвакуировать не удалось из-за интенсивного огня. К/Т - ожог лица. Остальные не пострадали.


ТемаДата: Суббота, 23.07.2022, 14:07 | Сообщение # 1160
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
Спасибо, не видел этого видео

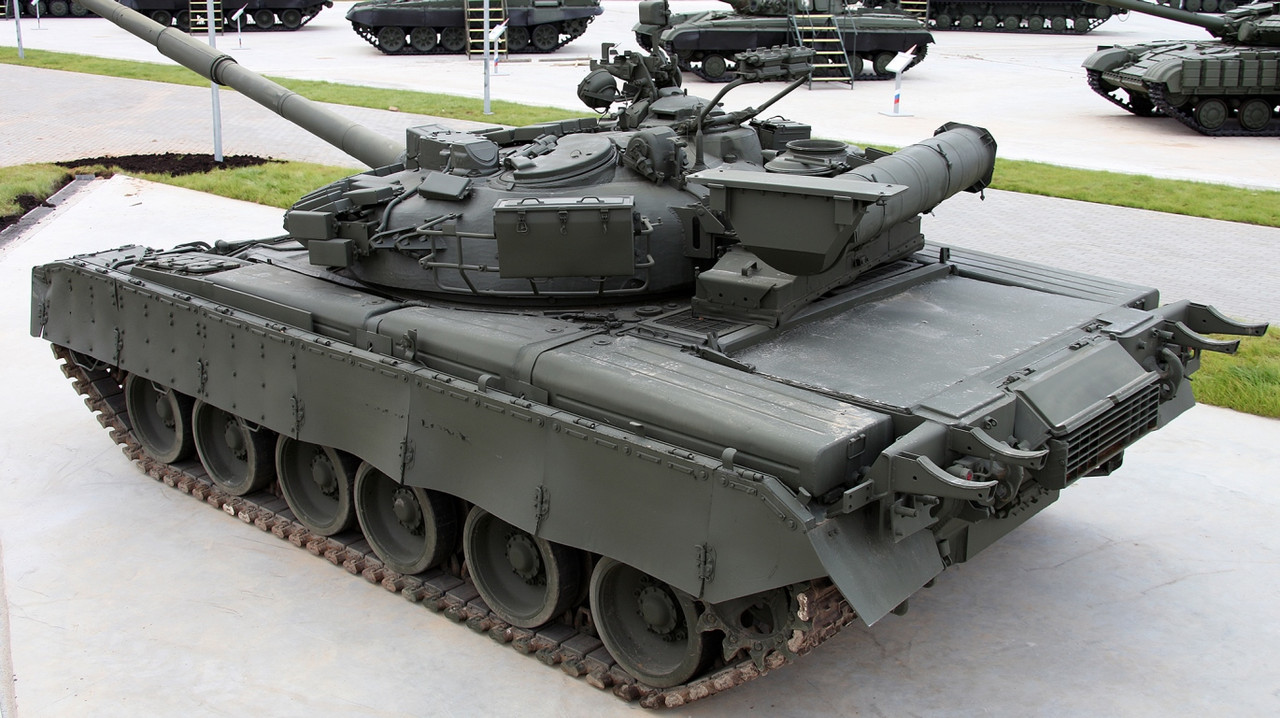

Кстати, что скажете, за общую геометрию Ксатовской 80ки? Корпус, в частности


Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Суббота, 23.07.2022, 14:51 | Сообщение # 1161
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
Кстати, что скажете, за общую геометрию Ксатовской 80ки? Корпус, в частности
Вот вы раритет вспомнили  smile Я из ксата версию 80БВ строил (в упрощенном варианте). Так что не рассматривал со стороны геометрии данную модель.

Добавлено (28.08.2022, 21:57)
---------------------------------------------
Немного "Афтермаркета"

Решил так сказать написать небольшой отзыв-обзор на дополнение от фирмы Микродизайн. А точнее их набор противокумулятывных экранов для модели Т-80БВМ.

Сразу хочу сказать, что данный набор рекомендую к приобретению -  да бы улучшить визуальную составляющую готовой модели.

На рынке представлены два набора фототравления для Т-80БВМ. Это Китай в лице Voyagermodels кат. номер PE351192 и отечественный производитель в лице Микродизайн кат. номер МД 035446

С первым я знаком по фотографиям из интернета, а вот со вторым мне пришлось поработать. Сразу отмечу, что в двух наборах есть свои плюсы и минусы.
Но сегодня разговор только про "решетчатые" экраны.

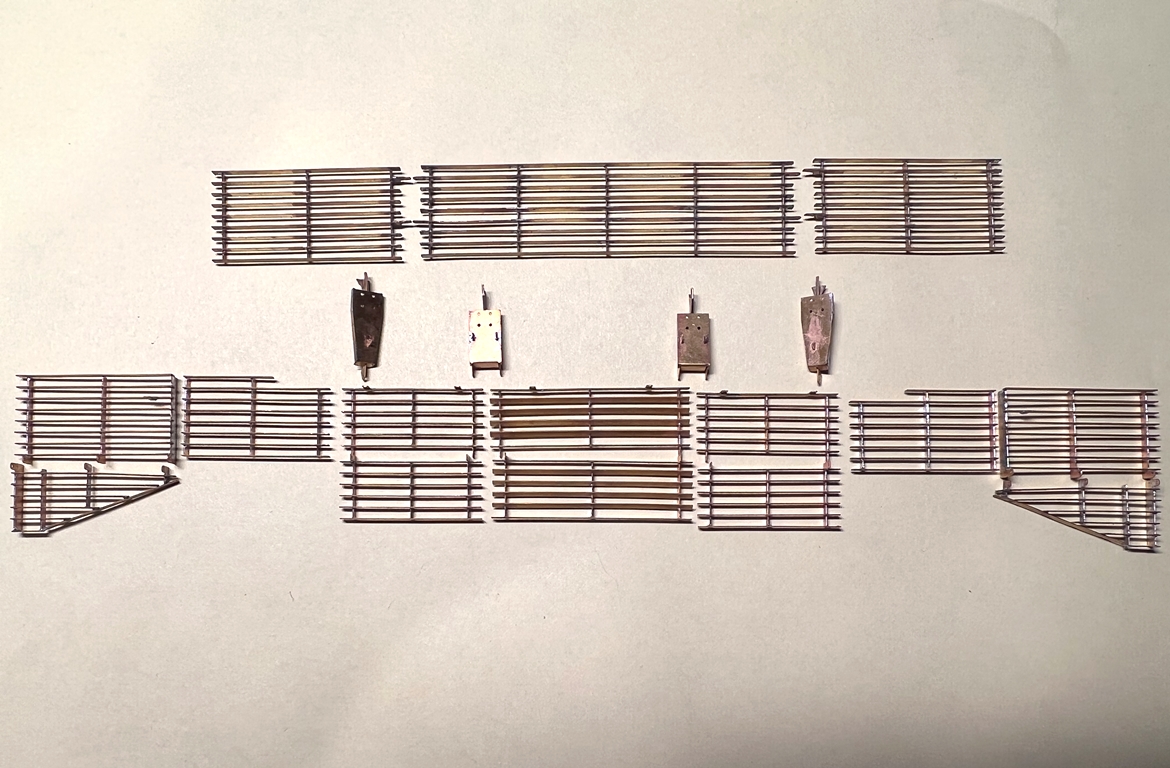

В общем готовый набор можете наблюдать на фото, за исключением мелких деталей: растяжек, стопоров и имитации болтов.

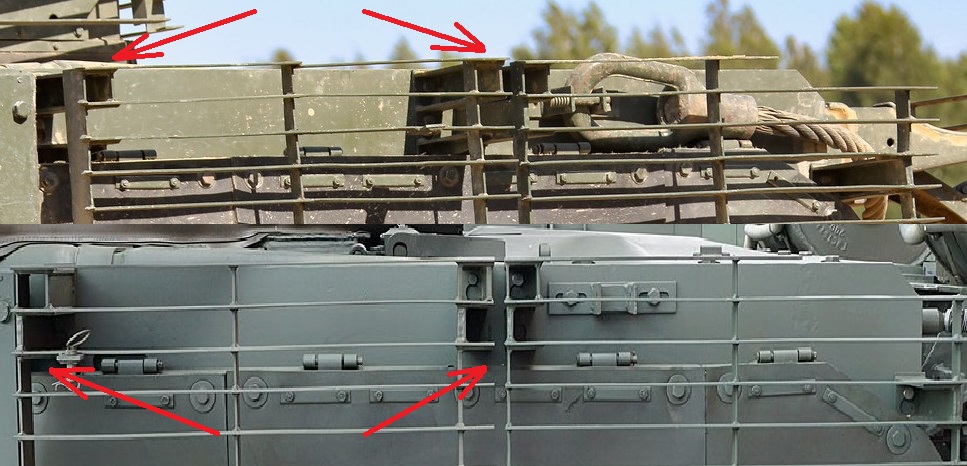

На фото так же отсутствуют крепления боковых секций экранов по бортам. Вот тут уже есть вопросы. Машина в процессе производства претерпела некоторые изменения, и в креплениях в том числе. Микродизайн в своем наборе дает крепления как на машине с форума армия в 2018г. Аналогичные крепления вроде как на Т-72Б3 обр. 2016г. Далее на последующих машинах крепеж уже другой. Разницу показал на фото. Хотя в том же "Вояджере" судя по инструкции, крепеж уже нового образца.



Соответственно верхняя часть старый крепеж, нижняя новый.
Я все таки решил крепеж переделать под "новый" вид.

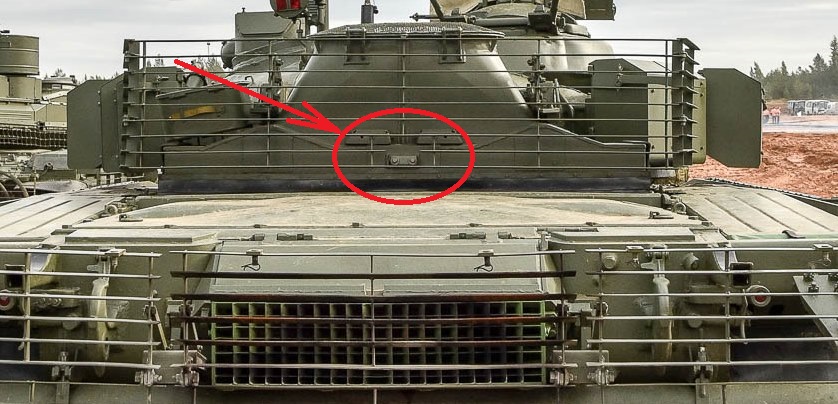

Далее забашенная часть экрана имеет как бы тоже 2 варианта. Опять же если брать машину с форума в 2018г. Экран в нижней части имеет технологический вырез (см фото ниже). Последующие машины идут уже без него. Трумпетер как и Вояджер идут с таким вырезом. В Микродизайне вырез - отсутствует.

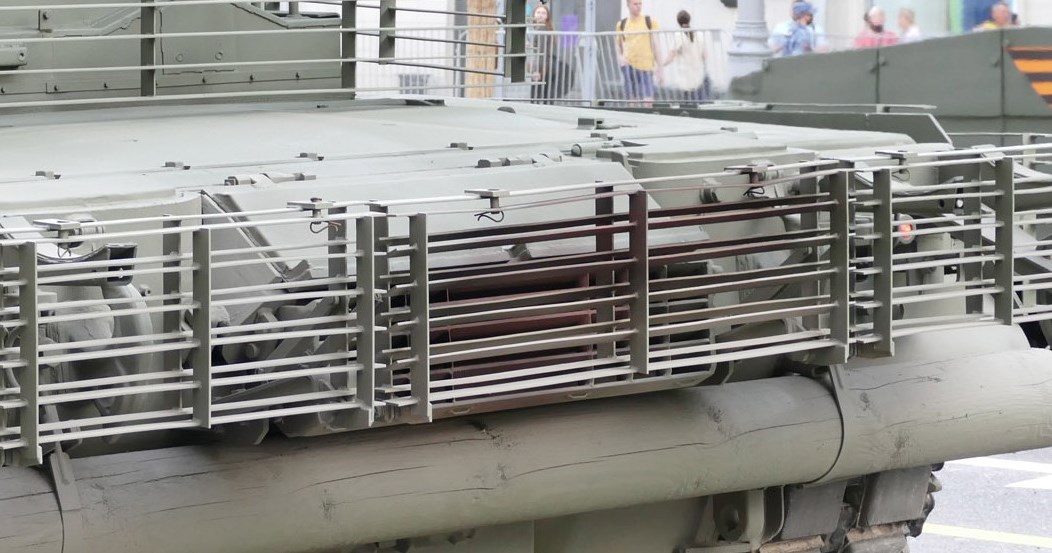

Ну и последнее небольшое замечание. Центральные кормовые секции экранов, вернее их продольные составляющие имеют небольшой угол относительно остальных. Повторяющий рассекатель выпускных жалюзей.
Ни у одного из производителей данный момент не освещен.

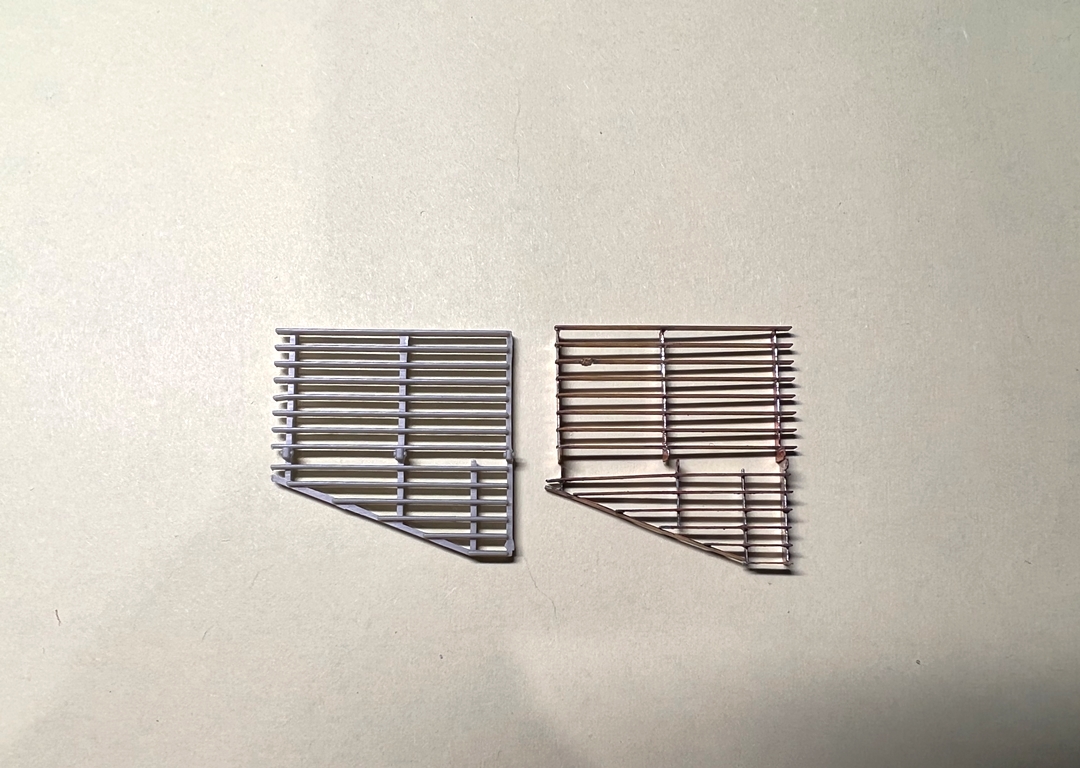

И на последок фото сравнения пластика из набора и фототравления Микродизайн. Думаю результат на лицо!


p/s только перед публикацией заметил что перепутал элементы местами боковых секций.

И резюмируя подведу общую черту.
Для достижения максимально правильного результата, конечно же нужно смотреть на выбранный прототип. Ведь на нем может быть все что угодно. А  так хороший набор фототравления позволяющие собрать экраны как в поднятом состоянии так и нет. И воплотить самые грозные фантазии моделиста и искорежить, погнуть или оторвать данные элементы, да бы реализовать в масштабе точную копию.
>

Добавлено (25.10.2022, 21:57)
---------------------------------------------
Немного "Афтермаркета-2"

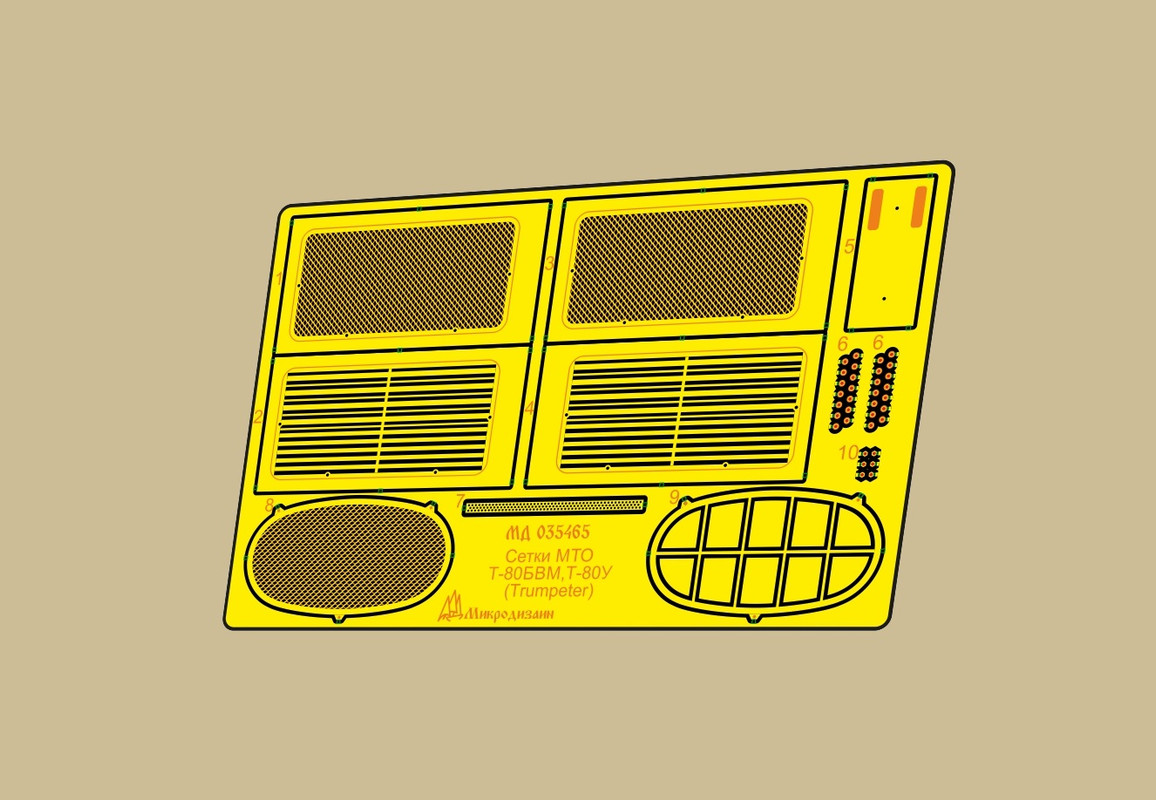

Доброго Всем. В свете последнихдней вышло небольшое, но очень замечательное дополнение от Микродизайнана 80киот «трубача».А точнее Сетки МТОдля Т-80БВМ(Trumpeter)кат. номер МД 035465

В частности на плате фототравления присутствуют:
Основные сетки
Имитация входных жалюзей
Сетка с обрешеткой для ВЗУ
Сетка на воздухозаборник ФВУ
Имитация болтов
Плита между сетками с перфорацией



Отличноедополнение для любителей матчасти. Потому как ни трубач, ни РПГ не
соответствуют, тому что должно быть. А делать с нуля не совсем приятно.

Теперь  пару слов о том, куда данный набор приспособить. Хотя производитель на сайте  указывает о Т-80БВМ. То на той же плате уже присутствует упоминание и о Т-80У.  В довесок можно добавить и Т-80БВ с ВЗУ(аналог. 80У)







Ну и немного матчасти про сетки. Сам набор визуально выполнен вполнекопийно, но есть пару нюансов.

Первый и легко устраняемый  - это рамкисеток, вернее ширина данных рамок.

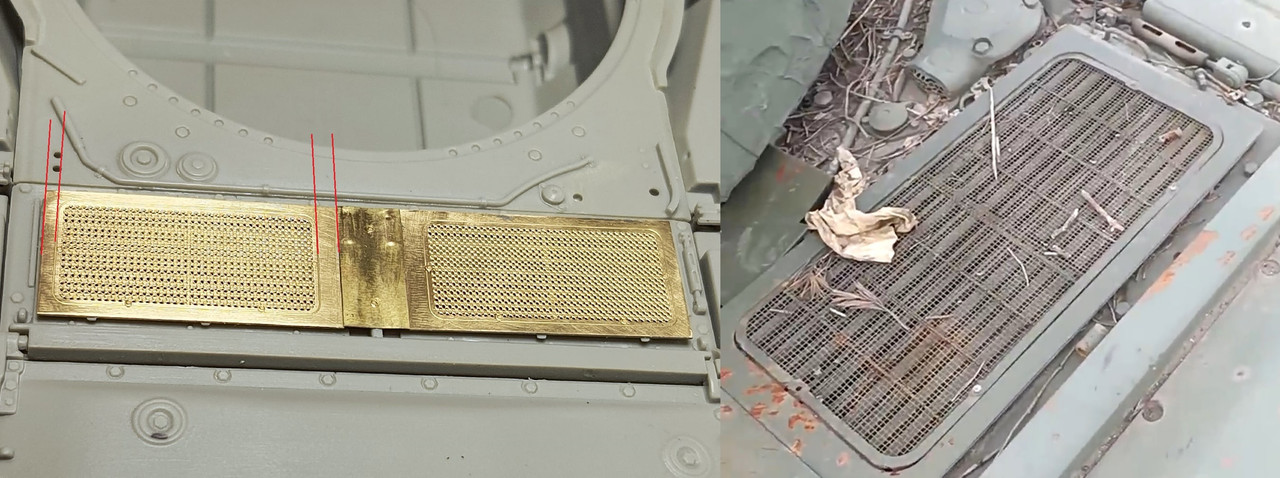

Если с горизонтальными участками рамки все хорошо, то вертикальные придется нарастить, так как он толще или привести их к одинаковому размеру  (что я собственно и сделал см фото в конце).

Второй  менее заметный, но более проблематичный.

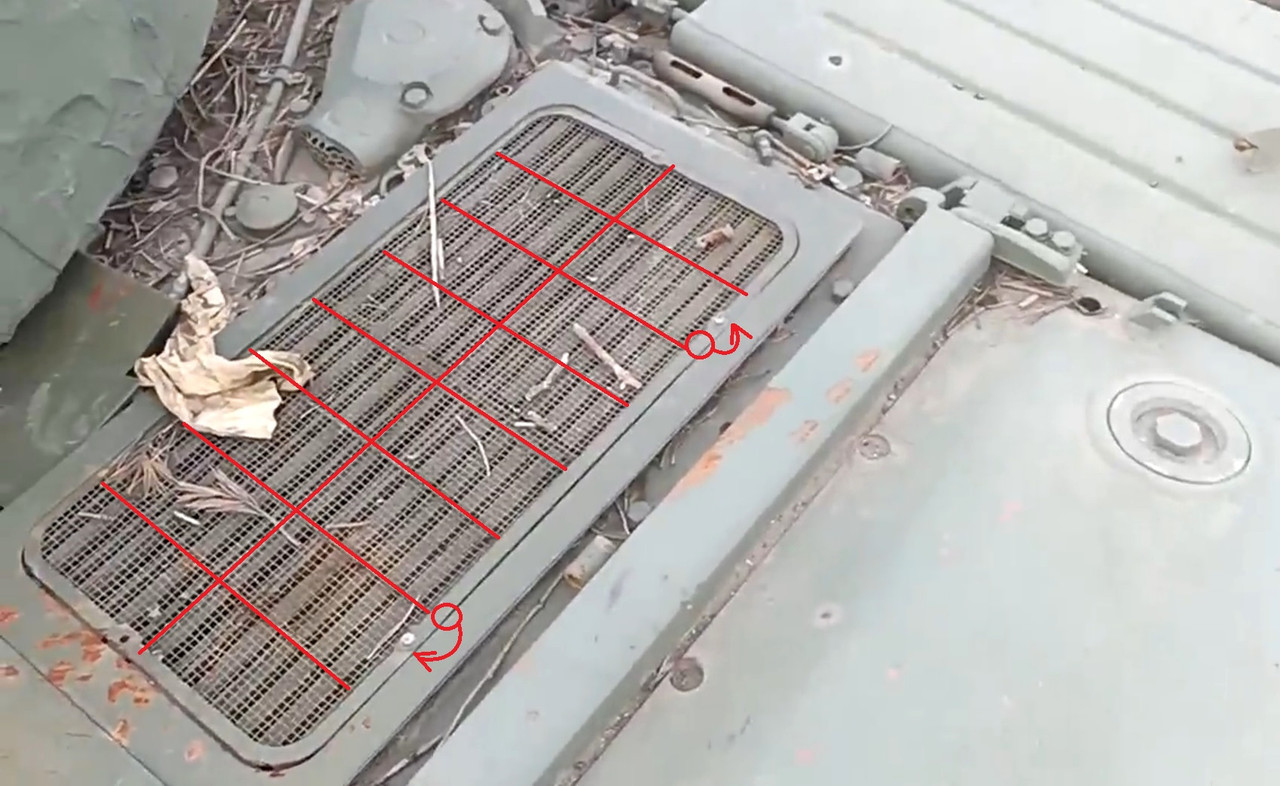

На машинах 80У и 80БВМ с данными сетками встречаются минимум 2 варианта. С обрешеткой и без нее. Если со вторым все понятно, то при воспроизведении решеток на сетках. Отверстия под болты. Явно дают понять, что они находятся не на своем месте. Как по вертикали, так и по горизонтали.


Перенести их на правильные места вряд ли получится.

Решил воплотить оба варианта. Заменив болтики на мастерклаб и вместо перфорации изготовил полоски.

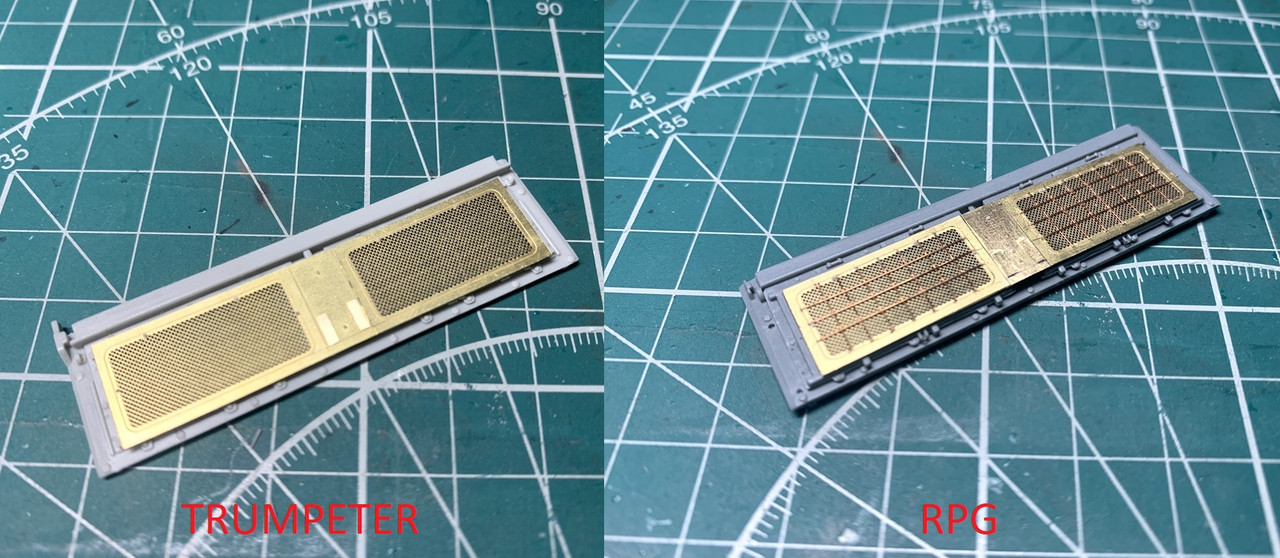

А так отличный набор за 150рэ позиционируется как для трубача, но при желании можно засунуть и в РПГ. Но там не все так гармонично как у трумпа.


Сообщение отредактировал Model4assembly - Воскресенье, 13.11.2022, 10:06

aw1141831Дата: Понедельник, 31.07.2023, 21:34 | Сообщение # 1162
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Оффлайн
Цитата Model4assembly ()
Скорее всегоб/н 551 2-я танковая рота
извиняюсь что влезаю, но так и есть

kimvronsДата: Понедельник, 11.03.2024, 17:48 | Сообщение # 1163
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Онлайн
А кто знает диаметр проёма люка оператора? Разница между моделями от РПГ и РФМ в 1мм.

Model4assemblyДата: Вторник, 12.03.2024, 10:59 | Сообщение # 1164
Сержант
Группа: Участники
Сообщений: 527
Репутация: 73
Статус: Оффлайн
Цитата kimvrons ()
А кто знает диаметр проёма люка оператора? Разница между моделями от РПГ и РФМ в 1мм.
550±1


Сообщение отредактировал Model4assembly - Вторник, 12.03.2024, 11:01

kimvronsДата: Вторник, 12.03.2024, 22:26 | Сообщение # 1165
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Онлайн
Model4assembly, благодарю.

kimvronsДата: Вторник, 12.03.2024, 22:28 | Сообщение # 1166
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Онлайн
Итого диаметр проёма люка оператора у ржаной 80-ки - 1.54. У РПГ 1.63.

Сообщение отредактировал kimvrons - Вторник, 12.03.2024, 22:33

astДата: Среда, 13.03.2024, 07:48 | Сообщение # 1167
Сержант
Группа: Участники
Сообщений: 371
Репутация: 30
Статус: Оффлайн
Цитата kimvrons ()
Итого диаметр проёма люка оператора у ржаной 80-ки - 1.54. У РПГ 1.63
всего 0.09 мм???
а как же ранее у вас 1 мм получался?
