Т-80 - "40 лет на службе"
ТемаДата: Среда, 02.02.2022, 21:33 | Сообщение # 1141
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
Великолепно!

А не подскажете, размеры болтов на бонках пол трал? 0,8-0,9 пониженый?


Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Среда, 02.02.2022, 22:10 | Сообщение # 1142
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
Великолепно!А не подскажете, размеры болтов на бонках пол трал? 0,8-0,9 пониженый?

Вроде как М24х70

ТемаДата: Четверг, 03.02.2022, 21:25 | Сообщение # 1143
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
А сами бонки, по размерам, аналогичны бонкам Т-64? Просто заметил, что у трубкиной 80ки, они какие то "худые".

Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Четверг, 03.02.2022, 22:07 | Сообщение # 1144
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
А сами бонки, по размерам, аналогичны бонкам Т-64? Просто заметил, что у трубкиной 80ки, они какие то "худые".
Приблизительно - В 50, Ш 45, Д 220.

А к чему такая точность? Их все равно не видно за передней "юбкой"

ТемаДата: Суббота, 05.02.2022, 20:24 | Сообщение # 1145
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
Ну бонки, у трубы, мягко говоря не очень) + у меня Б, поэтому видно. Но с ними вроде как нашёл решение. Тут возник другой вопрос - на одном фото подбой есть (из валка на БВ, поэтому может и не совсем то) , на другом нету - то есть он не всегда был? И нужен ли он на Б, которые с доп. бронёй?

[img][/img]

[img][/img]


Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Суббота, 05.02.2022, 21:44 | Сообщение # 1146
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
Ну бонки, у трубы, мягко говоря не очень) + у меня Б, поэтому видно. Но с ними вроде как нашёл решение. Тут возник другой вопрос - на одном фото подбой есть (из валка на БВ, поэтому может и не совсем то) , на другом нету - то есть он не всегда был? И нужен ли он на Б, которые с доп. бронёй?
на последнем фото "оплот"

ТемаДата: Воскресенье, 06.02.2022, 07:40 | Сообщение # 1147
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
Понял, большое спасибо!

Только вышло по другому
Вышло вовсе и не так...

ТемаДата: Воскресенье, 06.02.2022, 19:30 | Сообщение # 1148
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн

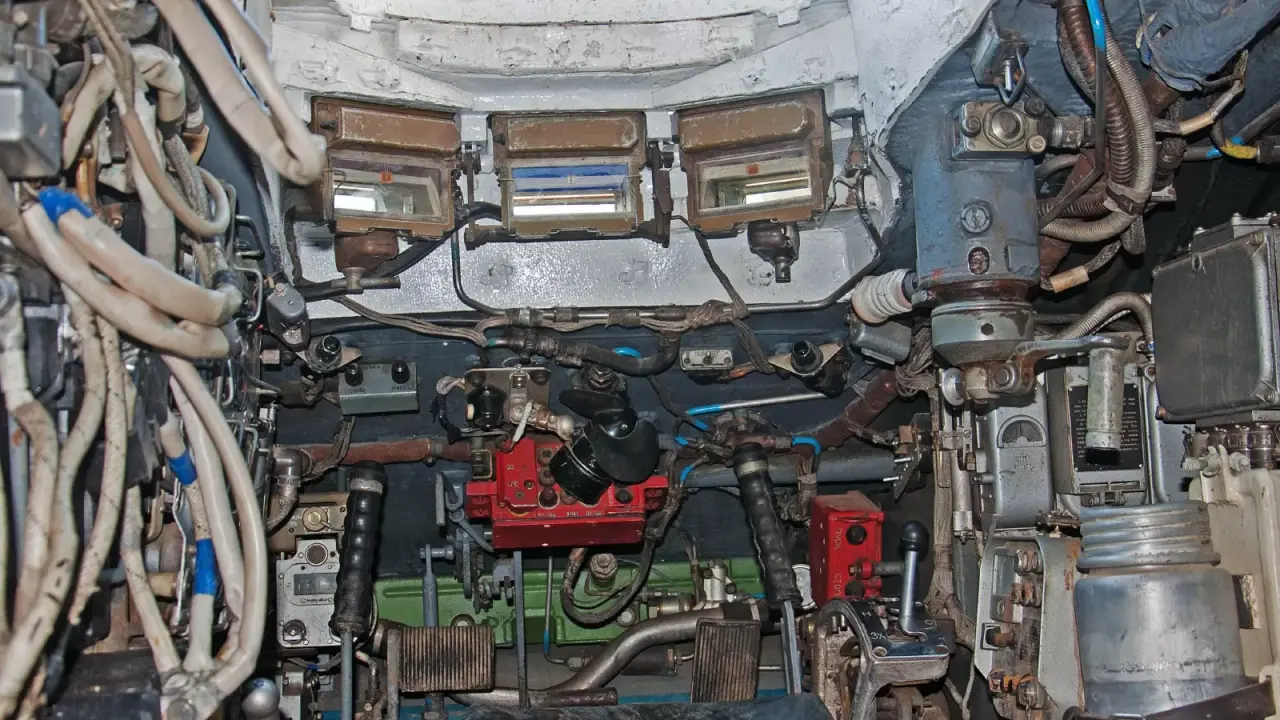

И ещё такой вопрос - на многих Бшках, - люк мехвода с призменными приборами наблюдения - известно что нибудь по этому моменту? Просто не пойму - зачем... Использование какого то задела?

Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Воскресенье, 06.02.2022, 20:16 | Сообщение # 1149
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
И ещё такой вопрос - на многих Бшках, - люк мехвода с призменными приборами наблюдения - известно что нибудь по этому моменту? Просто не пойму - зачем... Использование какого то задела?
Ну приборы разные -  те что в люке ТНПА-65, те что в лобовом листе ТНПО-160. Вроде так. Продолжение развития 64ки, которое перекочевало на 80ку ( ранних и прошедших модернизацию). В дальнейшем от этого отказались. Воплощать это в модели или нет, зависит от прототипа. Тут как бы модельный форум - с вопросом "зачем" ну как бы не сюда.  uhm

BorhДата: Понедельник, 07.02.2022, 12:12 | Сообщение # 1150
Сержант
Группа: Пользователи
Сообщений: 315
Репутация: 11
Статус: Оффлайн
Цитата Model4assembly ()
на последнем фото "оплот"
это скорее всего тренажер

ТемаДата: Среда, 09.02.2022, 18:57 | Сообщение # 1151
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 459
Репутация: 29
Статус: Оффлайн
Спасибо, по люку понял)
И ещё, такой вопрос, по схеме, из этого блога, получаем, что влд на Бшке, трубач чуть перетянул в длину? Угол наклона его, как я понял, в норме?
[img][/img]


Только вышло по другому
Вышло вовсе и не так...

Model4assemblyДата: Среда, 09.02.2022, 19:09 | Сообщение # 1152
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Цитата Тема ()
Спасибо, по люку понял)И ещё, такой вопрос, по схеме, из этого блога, получаем, что влд на Бшке, трубач чуть перетянул в длину? Угол наклона его, как я понял, в норме?
Наоборот не дотянул. Конструктивно от центра оси вращения башни нужно весь корпус сдвинуть вперед на модели, соответственно вместе с перепилом ванны корпуса.
Стоит ли игра свеч? Я не стал заниматься этим.

Model4assemblyДата: Среда, 09.02.2022, 21:15 | Сообщение # 1153
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Спаял патронные короба. Изготовил место установки магазинов с нуля. Так же установлены: ящик ЗИП и короба АТ-1. Но там почти без доработок.


Model4assemblyДата: Вторник, 22.03.2022, 21:29 | Сообщение # 1154
Сержант
Группа: Участники
Сообщений: 526
Репутация: 73
Статус: Оффлайн
Продолжаю ковырять колпак. Добавил по мелочи имитацию проводки

Добавлено (26.05.2022, 11:14)
---------------------------------------------
Медленно, но верно иду к намеченной цели  cool

Итак:

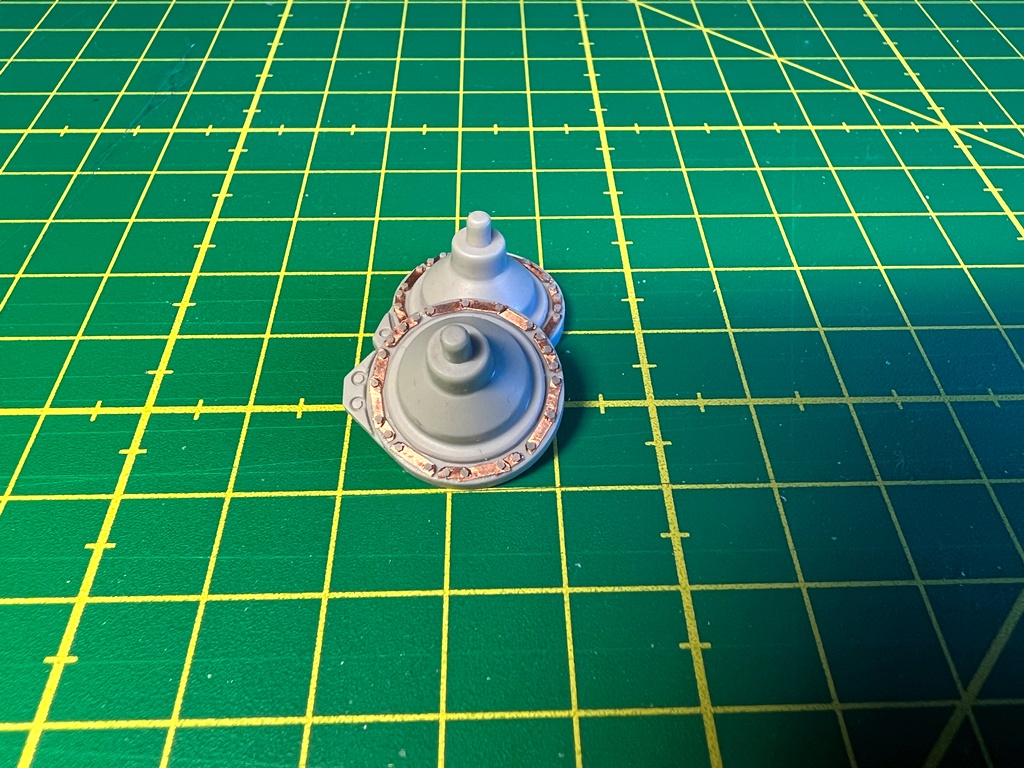

Переделал на крышках бортовых передач болты, добавив отгибных шайб. Соответствующих раннему образцу

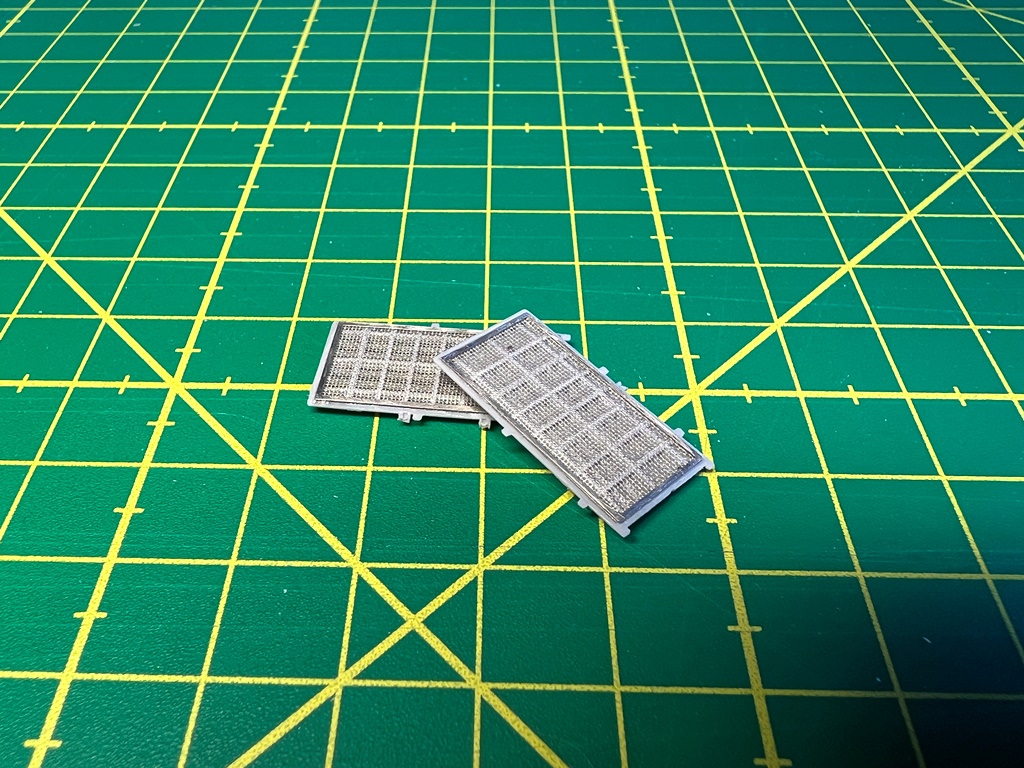

Переделаны сетки на входе воздухоочистителя. Сами сетки из набора фототравления микродизайна (мд 035350  2с35 коалиция) с размером и рамками пришлось поработать

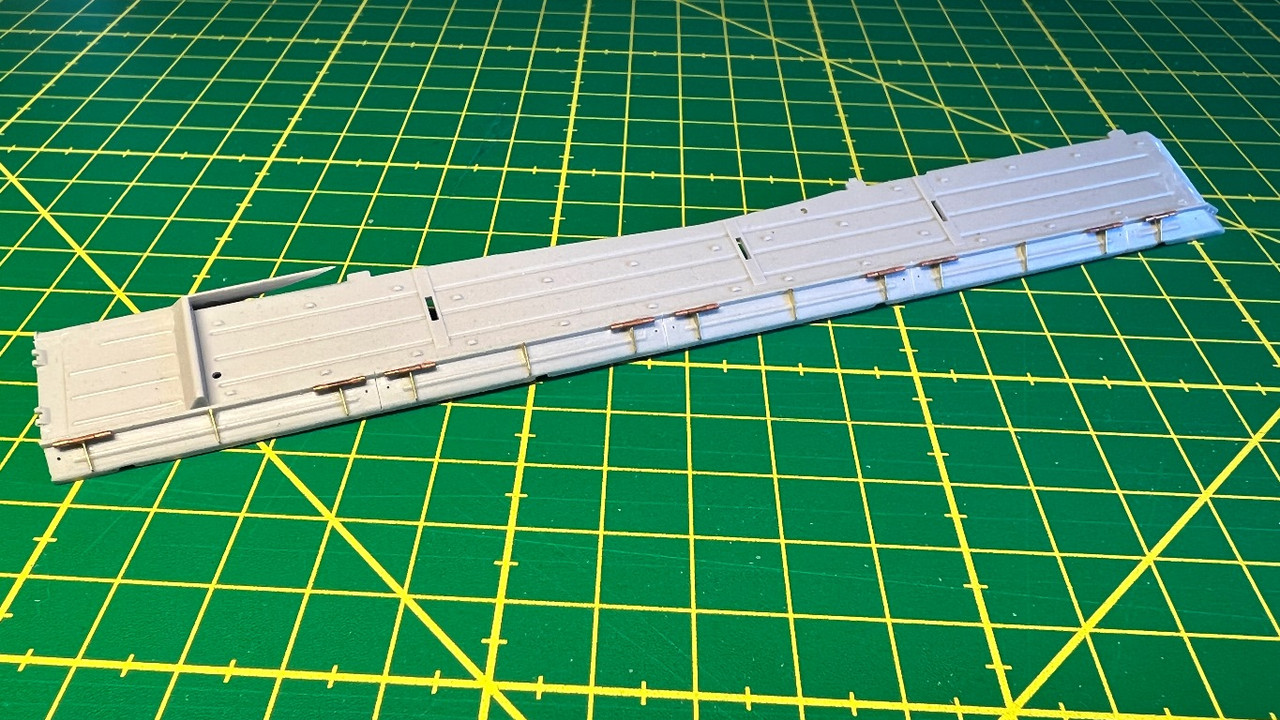

Так же идет работа с надгусенечными полками. Меняю петли и ребра жесткости ( набор для Т-80БВ от e.t. model)

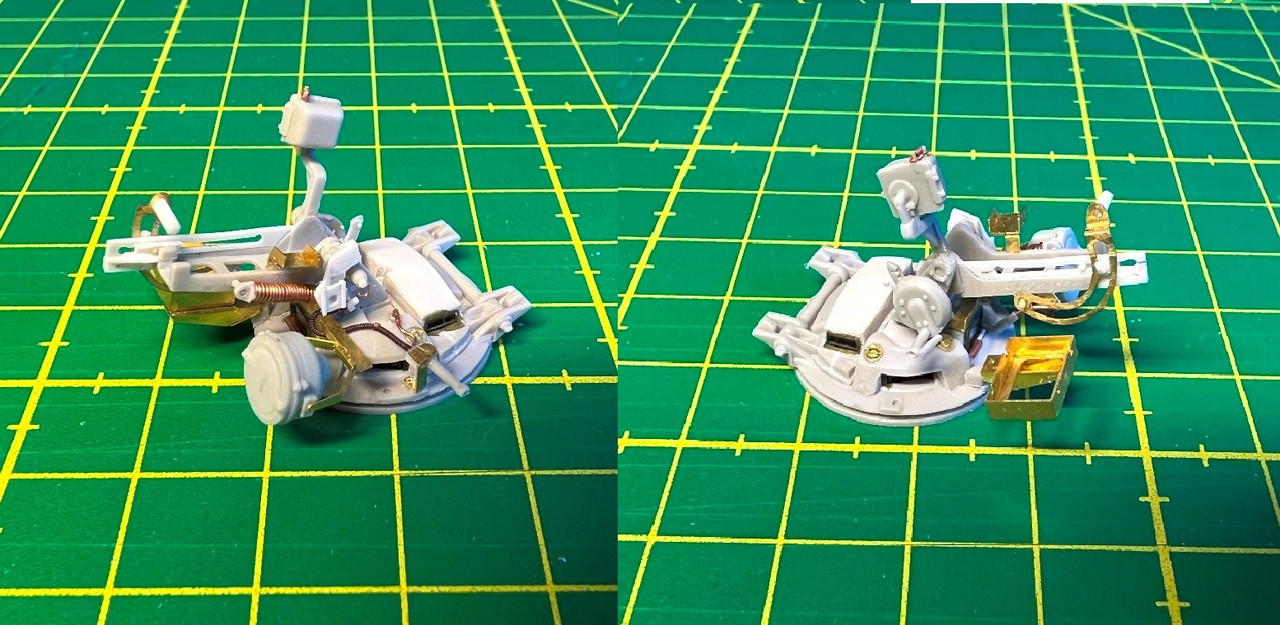

Ну и почти добил ком башенку в соответствии с ранним прототипом машины


MerinДата: Четверг, 26.05.2022, 15:48 | Сообщение # 1155
Полковник
Группа: Участники
Сообщений: 2586
Репутация: 208
Статус: Оффлайн
классно выглядит!! современную технику собирать с максимальными доработками и приближением к прототипу, это конечно еще та работенка  wink
до второй мировой, ну клепки переклепать ну шанец- а тут море непаханое навесного.


“Бог в мелочах, а дьявол в крайностях”

Приветствую любую конструктивную критику, советы и посты на тему "я бы сделал по другому"
