| Burzum | Дата: Четверг, 30.09.2010, 20:38 | Сообщение # 121 |
 Сержант
Группа: Пользователи
Сообщений: 185
Репутация: -2
Статус: Оффлайн

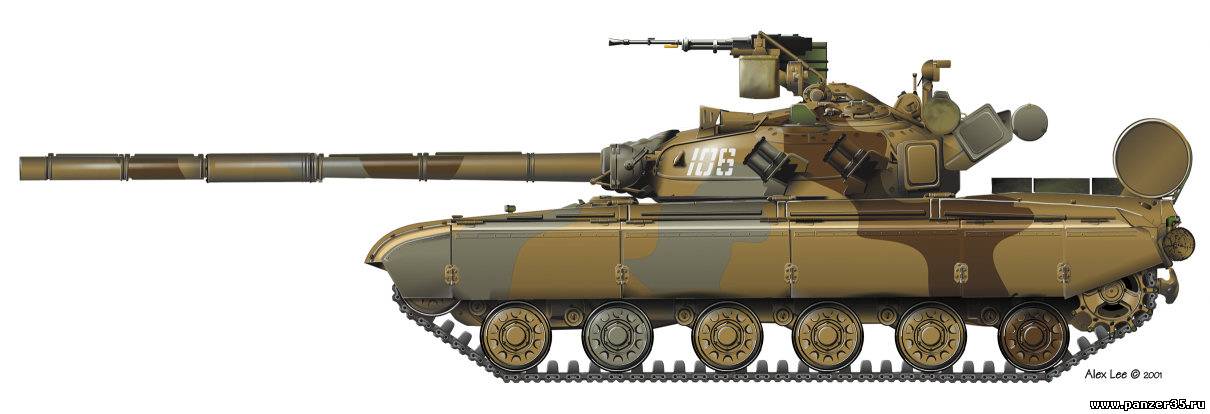

| http://btvt.narod.ru/4/t-64.files/dz-64.jpg
вот интересная вещь
|
| |
| |
| quer | Дата: Воскресенье, 03.10.2010, 13:24 | Сообщение # 122 |
|
Рядовой
Группа: Пользователи
Сообщений: 27
Репутация: 22
Статус: Оффлайн
| Вот что у меня получилось     Вот некотрые замеры (по закону подлости батарейки сели) http://depositfiles.com/files/pn043jr1k Добавлено (03.10.2010, 13:24)
---------------------------------------------
Но у меня немного другой формы бронировка прицела-дальномера (она больше), вот по этому и неправильно померил в прошлый раз.

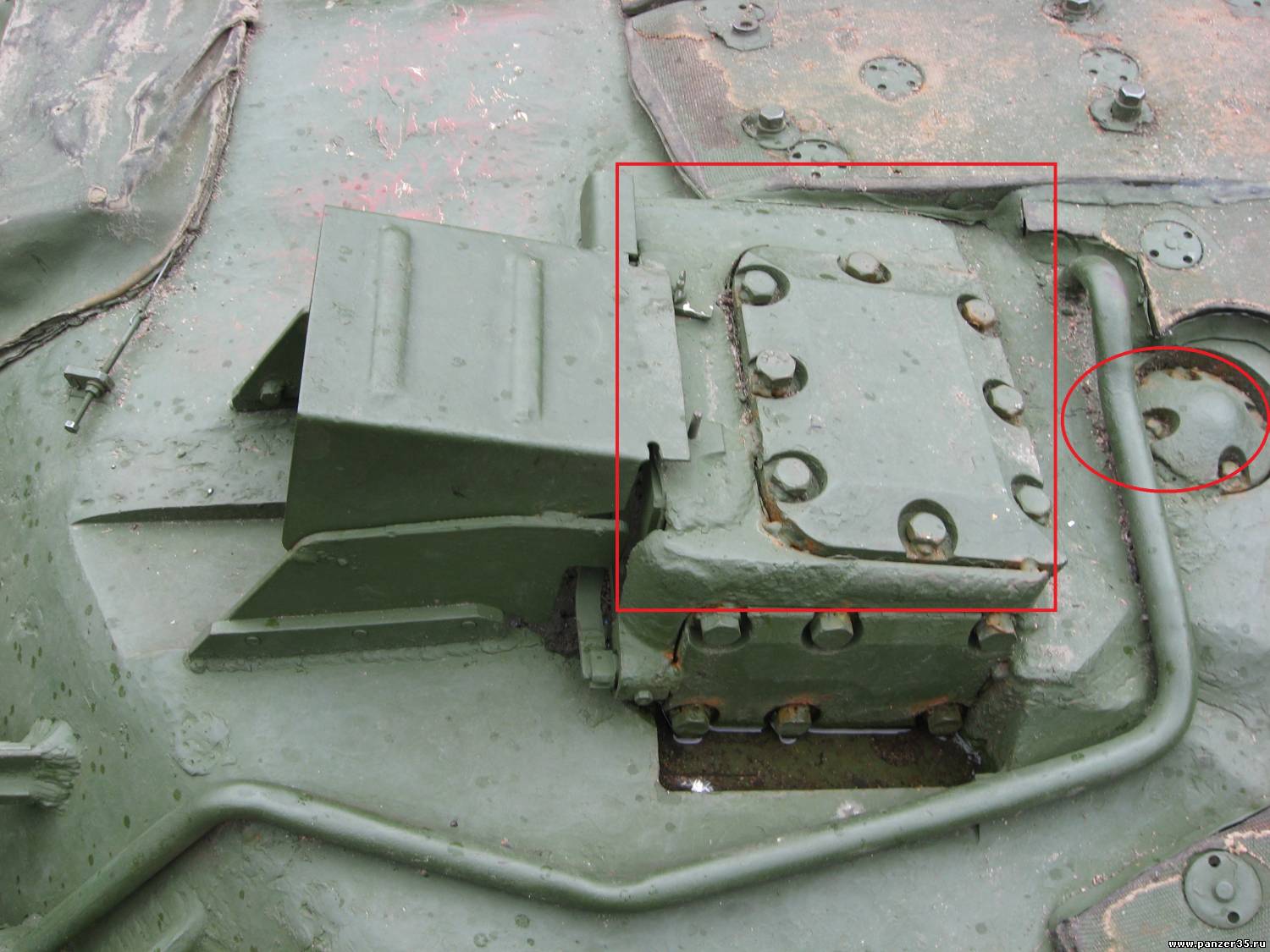

по этому размеры бронировки прицела-дальномера не подойдут для Вас.  и еще одна деталь (честно не знаю как называется) у Вас на фото она плоская.. у меня выпуклая
Сообщение отредактировал quer - Воскресенье, 03.10.2010, 13:34 |
| |
| |
| siba219 | Дата: Воскресенье, 03.10.2010, 13:39 | Сообщение # 123 |
|
Лейтенант
Группа: Участники
Сообщений: 855
Репутация: 54
Статус: Оффлайн
| А-а-а, теперь понятно!  Так Вы на Т-64а замеры делали..., а то смотрю размеры чего-то не бьются...
С уважением, Андрей.
|
| |
| |
| Танчик35 | Дата: Воскресенье, 03.10.2010, 17:06 | Сообщение # 124 |
|
Полковник
Группа: Участники
Сообщений: 2067
Репутация: 58
Статус: Оффлайн
| Quote (quer) по этому размеры бронировки прицела-дальномера не подойдут для Вас.
Ага, понял, Вы размеры на моих 4-рех картинках по аналогии проставили.
Жаль, что в данном случае оказалась Т-64А, но уверяю Вас данные размеры обязательно пригодятся! Спасибо Вам коллега, огромное!
Вот тут правда я не очень понял, как понять два размера (19см и 21см) и черную линию?

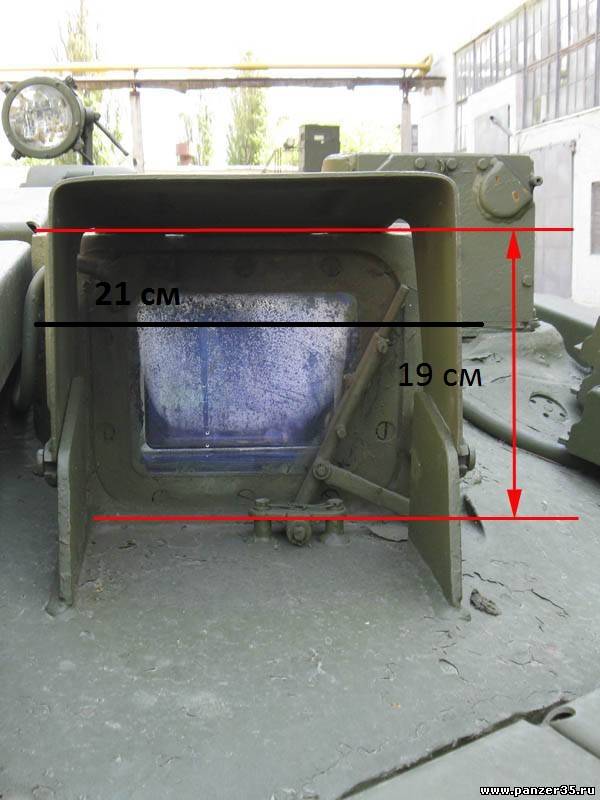

http://model-forum.ucoz.ru/_fr/17/8374055.jpg
Quote (quer) и еще одна деталь (честно не знаю как называется) у Вас на фото она плоская.. у меня выпуклая
да, у них и диаметры разные, и их месторасположение.
Quote (siba219) Так Вы на Т-64а замеры делали..., а то смотрю размеры чего-то не бьются...
Проверю на башне Т-64А от МиниАрма.
Андрей, я тут бронировку прицела-дальномера нашел на проекциях Т-80Б Мальгинова в "МХ". Но фронт бронировки опять нарисован неверно, как и у Чобитка. :-/ Интересно, сами габариты-то верные. По идее, у 80-ки такаяже бронировка прицела-дальномера, что и у Т-64Б.
Сообщение отредактировал Танчик35 - Воскресенье, 03.10.2010, 17:30 |
| |
| |
| quer | Дата: Воскресенье, 03.10.2010, 18:10 | Сообщение # 125 |
|
Рядовой
Группа: Пользователи
Сообщений: 27
Репутация: 22
Статус: Оффлайн
| Танчик35, Quote Ага, понял, Вы размеры на моих 4-рех картинках по аналогии проставили.
да по аналогии Жаль, что в данном случае оказалась Т-64А
я просто не думал, что она так сильно отличается от Т-64Б, + козырек дальномера у Т-64А (был узкий) а тут как у "Б". Quote Спасибо Вам коллега, огромное!
да не сильно то я Вам и помог оказывается...
Вот тут правда я не очень понял, как понять два размера (19см и 21см) и черную линию? высота 19 см., как Вы указывали стрелками а 21 см это ширина пластины (бронировки окошка) у Т-64 Б она меньше козырька и спрятана всередине, а тут больше
|
| |
| |
| siba219 | Дата: Воскресенье, 03.10.2010, 18:29 | Сообщение # 126 |
|
Лейтенант
Группа: Участники
Сообщений: 855
Репутация: 54
Статус: Оффлайн
| Quote (Танчик35) я тут бронировку прицела-дальномера нашел на проекциях Т-80Б Мальгинова в "МХ". Но фронт бронировки опять нарисован неверно, как и у Чобитка. :-/ Интересно, сами габариты-то верные. По идее, у 80-ки такаяже бронировка прицела-дальномера, что и у Т-64Б Посмотрел фотки, бронировка прицела только у Т-80 такая же, как у 64-рок... А вот у Т-80Б уже своя, более сложной формы с креплением 4-мя болтами, расположенными симметрично.
С уважением, Андрей.
|
| |
| |
| quer | Дата: Воскресенье, 03.10.2010, 19:17 | Сообщение # 127 |
|
Рядовой
Группа: Пользователи
Сообщений: 27
Репутация: 22
Статус: Оффлайн
| Танчик35, siba219
извиняюсь за вопрос, но может подскажите какого года выпуска Т-64А стоит у нас в городе.  пересмотрел сайт Чобитка, нашел только Т-64Б1, который сходится по креплению "туч" и "АТ-1"
|
| |
| |
| siba219 | Дата: Воскресенье, 03.10.2010, 19:58 | Сообщение # 128 |
|
Лейтенант
Группа: Участники
Сообщений: 855
Репутация: 54
Статус: Оффлайн

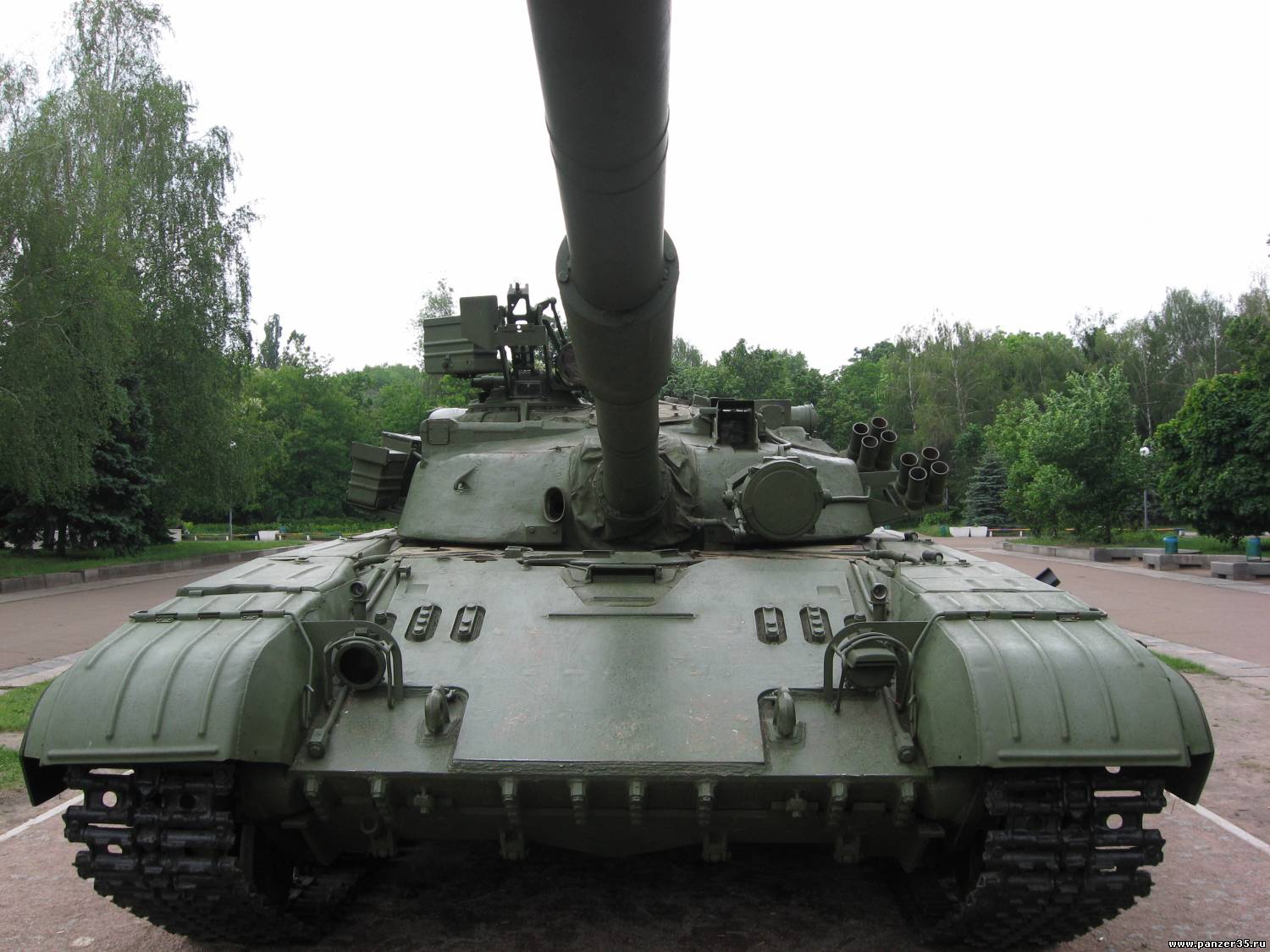

| Какого года точно сложно сказать, но судя по корпусу не ранее 1972-го.
Машина прошла ряд модернизаций. Установлено доп. бронирование на ВЛД, заменён прицел, судя по пусковым установкам системы 902Б "Туча-2" установленным на левом борту на машине частично выполнены работы по «Контакт-1».
С уважением, Андрей.
|
| |
| |
| Танчик35 | Дата: Воскресенье, 03.10.2010, 20:40 | Сообщение # 129 |
|
Полковник
Группа: Участники
Сообщений: 2067
Репутация: 58
Статус: Оффлайн
| Quote (siba219) Посмотрел фотки, бронировка прицела только у Т-80 такая же, как у 64-рок... А вот у Т-80Б уже своя, более сложной формы с креплением 4-мя болтами, расположенными симметрично.
Погоди, погоди... ты про какие 4-ре болта толкуешь? Ты про "ночник" что-ль? Я у Мальгинова имел ввиду - бронировку прицела-дальномера.
Quote (quer) какого года выпуска Т-64А стоит у нас в городе.
хм... вот уж, затрудняюсь ответить... то, что это "откапиталенная" "А"-ка, это понятно... если ей правую надгусеничную полку не переваривали, то по идее это объект 434 года эдак 75-го (по Чобитку опять же). Я как раз пытаюсь сейчас выяснить у спецов, какой индекс могли носить машины с замененным прицелом на "Б"-ый, но пока глухо... кстати, у Чобитка на стр.25 есть фотка машины с таким замененным прицелом и снятым "Контактом", в подписи она значится как 64АВ. Но, якобы официально такой модификации АВ не было...
А таких машин, как у вас в городе, с Тучей на левом боку башни, я еще не видел. Богдан, может сделаете фотообзорчик вашей 64-ки, пока снег не выпал? Или, может уже имеется обзорчик по ней?
Quote (siba219) судя по пусковым установкам системы 902Б "Туча-2" установленным на левом борту на машине частично выполнены работы по «Контакт-1»
хм... интересно... на крыше башни видны бонки... "волнорез" на ВЛД отсутствует... видимо начали заделывать под АВ-ку, но почему-то не закончили и списали... Добавлено (03.10.2010, 20:40)
---------------------------------------------
Quote (quer) козырек дальномера у Т-64А (был узкий) а тут как у "Б".
причем, это "неродной" козырек, не от Т-64Б... и по размеру 17,5см он выходит меньше чем на Т-64Б и Т-80Б
Сообщение отредактировал Танчик35 - Воскресенье, 03.10.2010, 22:52 |
| |
| |
| siba219 | Дата: Воскресенье, 03.10.2010, 22:08 | Сообщение # 130 |
|
Лейтенант
Группа: Участники
Сообщений: 855
Репутация: 54
Статус: Оффлайн
| Quote (Танчик35) Погоди, погоди... ты про какие 4-ре болта толкуешь? Ты про "ночник" что-ль? Я у Мальгинова имел ввиду - бронировку прицела-дальномера. Точно, невнимательно прочитал...

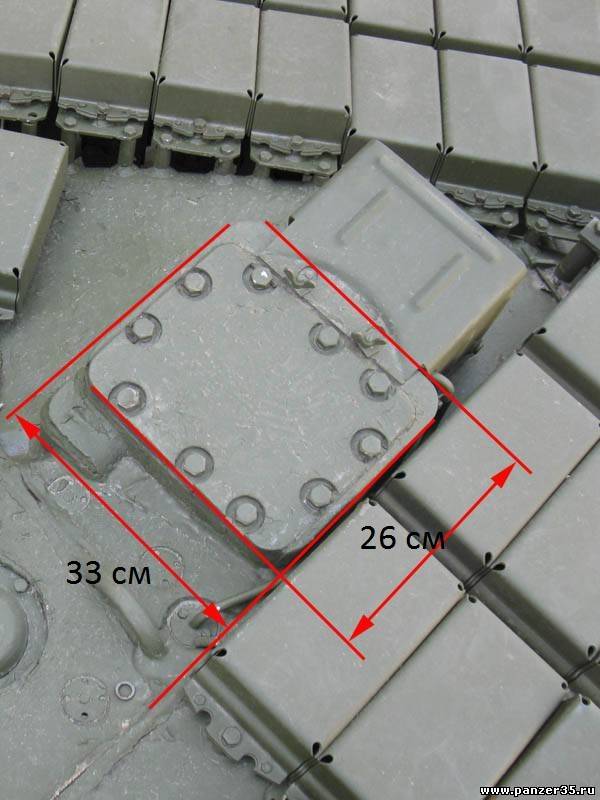

Сравнил отношение длины прицела (подписано 26см на фотке) к длине крышки, получилось:
- 1,25 у Мальгинова и примерно 1,14 на реальной фотке. По ширине у Мальгинова примерно попадает в 33 см, по длине - около 29см.
С уважением, Андрей.
|
| |
| |
| quer | Дата: Воскресенье, 03.10.2010, 22:25 | Сообщение # 131 |
|
Рядовой
Группа: Пользователи
Сообщений: 27
Репутация: 22
Статус: Оффлайн
| Quote Богдан, может сделаете фотообзорчик вашей 64-ки, пока снег не выпал? Или, может уже имеется обзорчик по ней? Спасибо, за ответ Владимир фото я уже выкладывал в этой теме (по просьбе Edwardа фотографировал ванну) вот залит только что на фотосайт. http://photofile.com.ua/users/quer/200140066/ если нужно детали отснять /померить......... говорите
Quote По ширине у Мальгинова примерно попадает в 33 см, по длине - около 29см. может поможет.
не хотел выкладывать, т.к. держать рулетку и фотографировать неудобно было. Тут край немного съехал (край полукруглый), а перефоткать не получилось (батарейки сели).
Сообщение отредактировал quer - Воскресенье, 03.10.2010, 22:32 |
| |
| |
| Танчик35 | Дата: Воскресенье, 03.10.2010, 23:26 | Сообщение # 132 |
|
Полковник
Группа: Участники
Сообщений: 2067
Репутация: 58
Статус: Оффлайн
| Quote (siba219) По ширине у Мальгинова примерно попадает в 33 см, по длине - около 29см.
Мальгинов - Чобиток (проекции прицела-дальномера Т-80Б - Т-64Б):
длина(боковая проекция): 8,5мм(297,5мм - Т-80Б) - 7мм(245мм-Т-64Б);
ширина(фронтальная проекция): 9,5мм(332,5мм - Т-80Б) - 9мм(315мм - Т-64Б);
высота(фронтальная проекция): 5,9мм(206,5мм - Т-80Б) - 5,5мм(192,5мм - Т-64Б)
Вывод - размеры бронировок прицелов разные, либо на совести авторов. Размеры: Богдан - башня Т-64А(МиниАрм) - Чобиток:
длина(боковая проекция): 26см - 6,5мм(22,75см) - 7,1мм(24,85см);

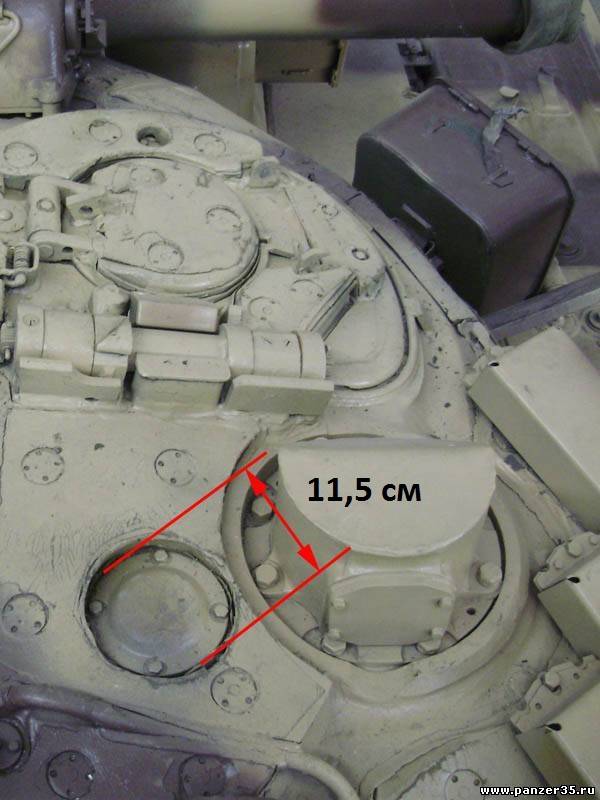

ширина(фронтальная проекция): 33см - 8,8мм(30,8см) - 8,8мм до скругления (30,8см) лючок сзади прицела: 11,5см(/35=3,28мм) - 13,65см(3,9мм*35)
|
| |
| |
| Fjbtl_210 | Дата: Воскресенье, 03.10.2010, 23:56 | Сообщение # 133 |
 Сержант
Группа: Участники
Сообщений: 1818
Репутация: 34
Статус: Оффлайн
| Танчик35, гонщики за миллиметрами)))) классно, вот так и нужно клепать модели!!! Молодцы!
|
| |
| |
| quer | Дата: Воскресенье, 03.10.2010, 23:56 | Сообщение # 134 |
|
Рядовой
Группа: Пользователи
Сообщений: 27
Репутация: 22
Статус: Оффлайн
| Вывод - размеры бронировок прицелов разные, либо на совести авторов. Размеры: Богдан - башня Т-64А(МиниАрм) - Чобиток: на том образце, что я мерил кидается в глаза не слишком ювелирная работа. изначально там стоял один прицел дальномер и на его место поставили другой.
(по бокам грубая сварка листов метала) - вполне возможна погрешность между образцами 1-2 см. Quote лючок сзади прицела:

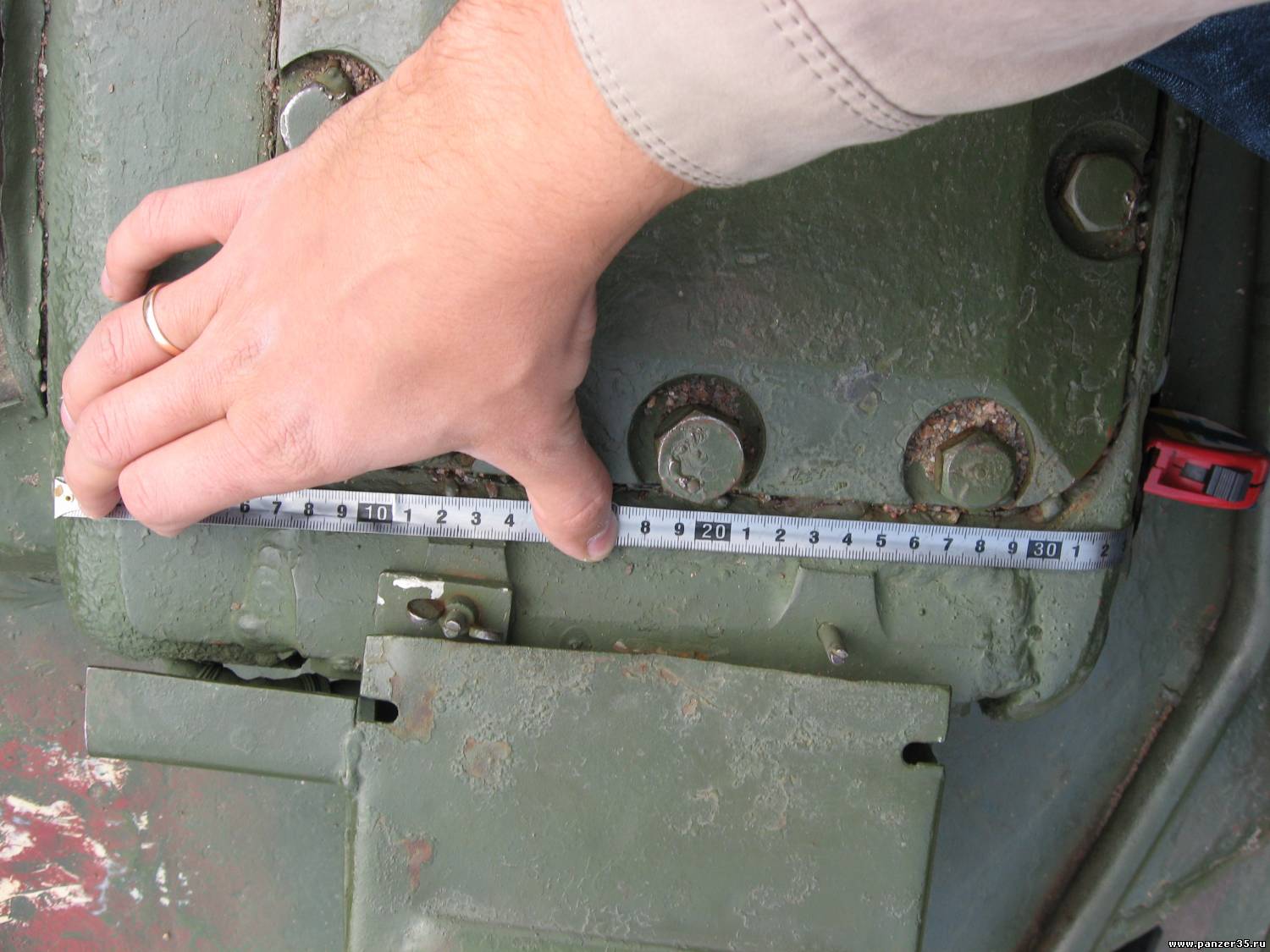

возьму на работе штангель-циркуль перемеряю... ( выпуклой лючок мог исказить на несколько результат замера) но 13,65см мне кажется явно нет. я просто не думал что нужно с точностью до 1 мм мерить.  (Честно одному не слишком удобно + детали не ровные)
Сообщение отредактировал quer - Понедельник, 04.10.2010, 00:01 |
| |
| |
| siba219 | Дата: Понедельник, 04.10.2010, 00:03 | Сообщение # 135 |
|
Лейтенант
Группа: Участники
Сообщений: 855
Репутация: 54
Статус: Оффлайн
| Quote (Танчик35) Вывод - размеры бронировок прицелов разные, либо на совести авторов. Судя по фоткам - одинаковые... Даже есть такое подозрение, что по наружным размерам они совпадают с Т-64а  ... Есть ещё такаие фотки с замерами на Т-72 Урал:
http://s004.radikal.ru/i206/1010/f0/f98db648788c.jpg
http://s002.radikal.ru/i197/1010/e6/42595af1fdaf.jpg
С уважением, Андрей.
Сообщение отредактировал siba219 - Понедельник, 04.10.2010, 00:06 |
| |
| |
|
