а вот пудеотбойник - коротко сделали.....или тоже - делают по разному))))
По разному. Тот, что на фото, встречается реже. В большинстве случаев он заканчивается в районе болта, рядом с отбойником ФВУ. Спрашивал про этот момент, ответа толком не получил. Поэтому, как на прототипе).
Я уж и не знаю,какие словеса подобрать в знак благодарности!!!! Супер,все видно и понятно Не хочется в подмастерьях фантазировать и лепить отсебятину))))) - есть чертеж,есть размеры-вот и делай))) Действительно срезы на углах ВЛД разные... значит оставим что есть
Цитатаdimasik ()
Обушки крепления маскировки и упор лома на отбойнике.
Я эти крючки видел.... ммммм...обещать не буду))))- но постараюсь.... там как мне думается 0,1 мм великова-то получится....
там как мне думается 0,1 мм великова-то получится....
Зачем 0,1)) 0,2-0,25мм нормально смотрится.

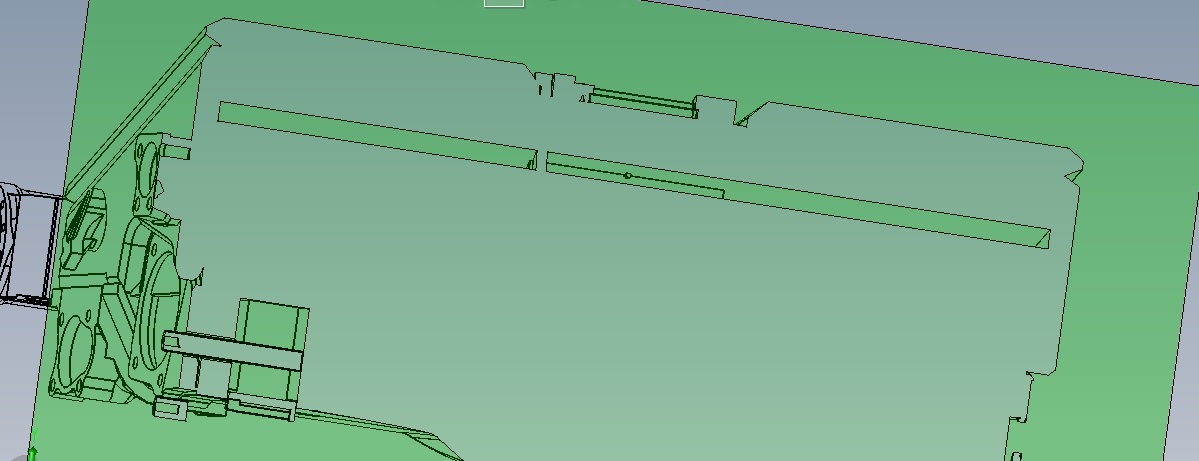

То что вы выделили желтым, это место стыковки и сварной шов ВЛД и бортов. Кромка листа ВЛД и борта имеют клиновидную форму (если так можно сказать сняты фаски) Вот как это выглядит без сварки на 3D модели:
Верю)))... но хотелось бы придерживаться масштаба....
Цитатаdimasik ()
Задняя тяга ОПВТ и ее крепеж
Если вдруг захочется сделать тягу, тем более что в травлении есть опорные детали- ориентироваться на размеры тяги из набора можно? - или есть настоящие?)))) ... О сколько нам открытий чудных, готовит прототипа дух...
Это не всегда получается. По обушкам, 0.2мм в 35-ом масштабе это 7мм в реальном размере. Так, что в данном случае все соблюдается.
Цитатаstprapor77 ()
Если вдруг захочется сделать тягу, тем более что в травлении есть опорные детали- ориентироваться на размеры тяги из набора можно? - или есть настоящие?))))
Да, можно, тяга у менга вполне корректная. Диаметр прутка немного толсто смотрится, поэтому свою решил спаять. В наборе травления вояджера и микродизайна, есть весь крепеж для нее. Паять ее честно, сложно, но если пролудить места пайки, и есть легкоплавкое олово, то вполне реально. Пруток в районе "смайлика", сплющивается плоскогубцами и доводится надфилем. Для тяги брал пруток 0,5мм
Исходя из предназначения этих деталей - вполне логично-7мм...так что оставим это на этап перед покраской)))) Вот этой крышки нет размеров Дмитрий?...большую удачно срезал...а маленькую ...ммм...вобщем надо выпилить
Вот этой крышки нет размеров Дмитрий?...большую удачно срезал...а маленькую ...ммм...вобщем надо выпилить
На предыдущей странице, пост 317. Фото с рулеткой Этот лючок, аналогичен тому, что на кормовом листе.
Вы их не срезайте и не выпиливайте. Кусачками, отступив от детали откусывайте по периметру и затем на листе шкурки или широком напильнике не торопясь сошкуриваете до нижней грани детали.
Правда при таком способе, если деталь мелкая, пальцам тоже достается)))
Сообщение отредактировал dimasik - Пятница, 22.01.2021, 11:00
Ну это грубо Дмитрий))))... лезвием срезается на ура....просто с малой деталью поторопился-нужно понемногу со всех сторон, стараясь выдержать плоскость....кстати-менгу за пластик от меня лайк))))-очень мягкий ,режется ну очень хорошо
Дмитрий, на прототипе-окна в люке заварены? - вот как тут?
Это не прототип. Наблюдалки мехвода, как правило рабочие. У менга они сделаны закрытыми, что в принципе облегчило задачу. Не надо вставлять в них стекло)).
Еще один момент на корме. В принципе не очень-то и видно, но все же. Обвел красным на первом фото.
Я уж и не знаю,какие словеса подобрать в знак благодарности!!!! Супер,все видно и понятно
По обушкам, 0.2мм в 35-ом масштабе это 7мм в реальном размере. Так, что в данном случае все соблюдается.
