ИРМ-1 "ЖУК".
|
|
| Panzermann | Дата: Четверг, 24.11.2011, 00:32 | Сообщение # 16 |
 Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| Quote (marader7403) marader7403
Имеем:

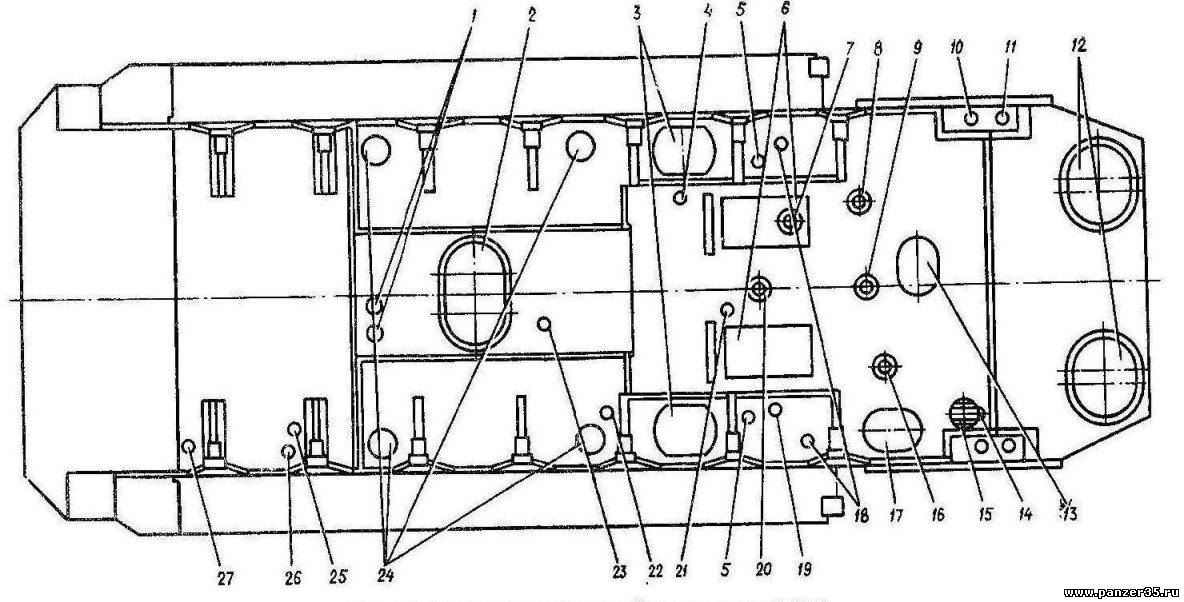

1. Схему днища (весьма условная схема размещения люров в днище из "Руководства...").
2. Фото части днища в ЭО через люк в рубке.

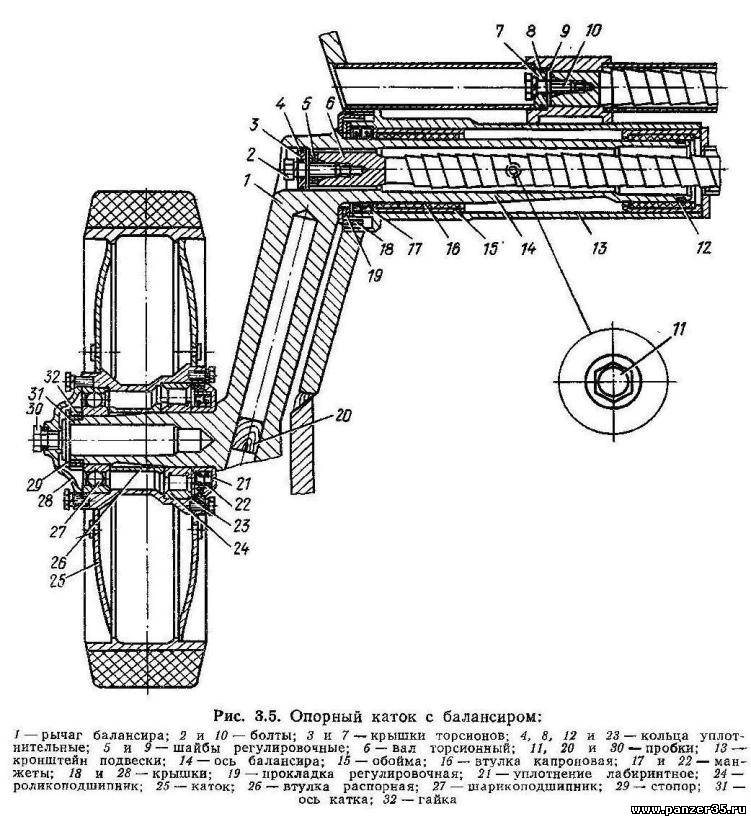

3. Чертёжик (скорее - схемку) узла подвески из "Руководства...".
4. Плюс несколько фото бортов машины, где мало что можно рассмотреть полезного для днища.
Проанализировав имеющийся материал сделал предварительные выводы:

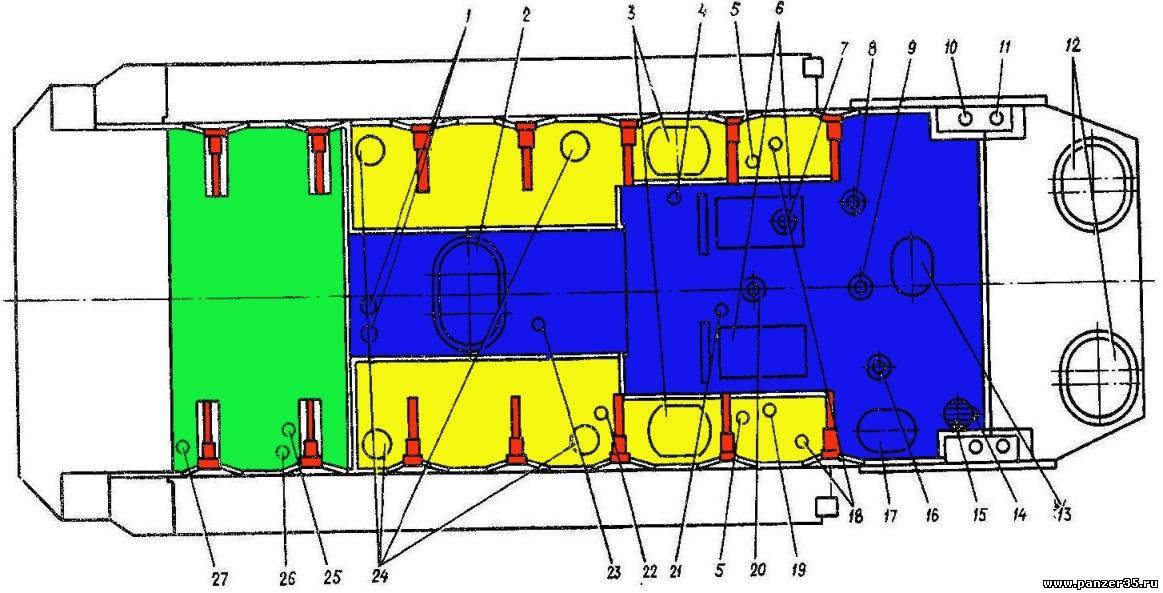

Зелёная и синяя зоны - скорее всего плоская часть днища. Причём зелёная - скорее всего усиленная часть (дополнительным листом???). Жёлтая зона - скорее всего имеет сложную форму, возможно наклонную к продольной оси машины (судя по тому, что шахты торсионных валов входят в днище где-то на второй трети жёлтых зон).
Эт только догадки. Вопросов больше чем ответов. К примеру - что собой символизируют на схеме оставшиеся белые узкие зоны между зелёной, синей и жёлтыми?
warthunder.ru
Сообщение отредактировал Panzermann - Четверг, 24.11.2011, 00:38 |
| |
| |
| zelenyu | Дата: Четверг, 24.11.2011, 08:56 | Сообщение # 17 |
 Сержант
Группа: Пользователи
Сообщений: 203
Репутация: 5
Статус: Оффлайн
| А нельзя всё это днище ,скажем так упростить?! И такой вопрос,что именно надо(что не понятно по днищу) : руководство по ИРМ(какой лючёк для чего служит) или фото днища?
Сообщение отредактировал zelenyu - Четверг, 24.11.2011, 09:05 |
| |
| |
| Panzermann | Дата: Четверг, 24.11.2011, 13:52 | Сообщение # 18 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| zelenyu, фото днища. Если у Вас есть - буду признателен за помощь =). Упростить можно, но нсть пределы разумного. Нужно уже определяться с днищем и начинать строить модель.
warthunder.ru
|
| |
| |
| zelenyu | Дата: Четверг, 24.11.2011, 14:52 | Сообщение # 19 |
|
Сержант
Группа: Пользователи
Сообщений: 203
Репутация: 5
Статус: Оффлайн
| В субботу отщёлкаю,на сколько это будет возможно( снег под машинами думаю убрали)
|
| |
| |
| Panzermann | Дата: Пятница, 25.11.2011, 00:02 | Сообщение # 20 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| zelenyu, большущее спасибо!!! Что за это буду должен? =)
warthunder.ru
Сообщение отредактировал Panzermann - Пятница, 25.11.2011, 00:03 |
| |
| |
| Panzermann | Дата: Воскресенье, 27.11.2011, 23:21 | Сообщение # 21 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| Заказал наборы:

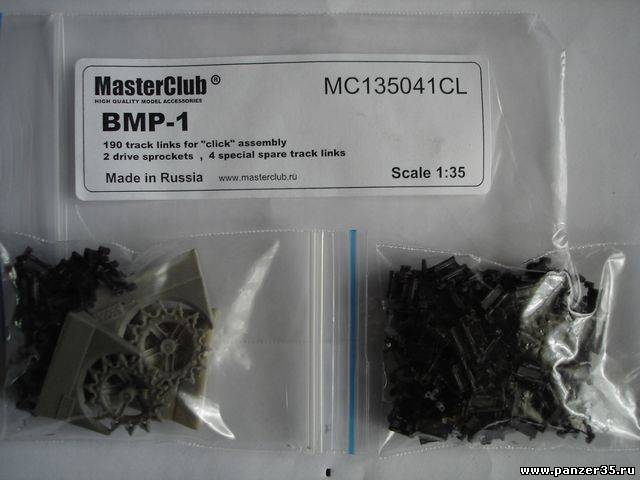

MC135041CL - траки и ведущие колёса.

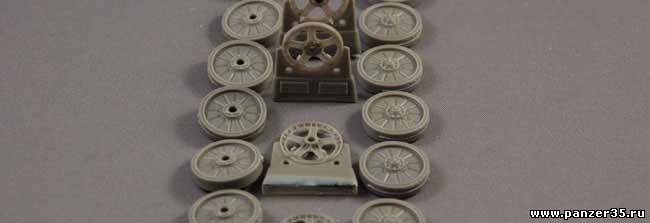

MC235004 - катки и направляющие колёса
warthunder.ru
Сообщение отредактировал Panzermann - Воскресенье, 27.11.2011, 23:22 |
| |
| |
| Panzermann | Дата: Воскресенье, 27.11.2011, 23:23 | Сообщение # 22 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн

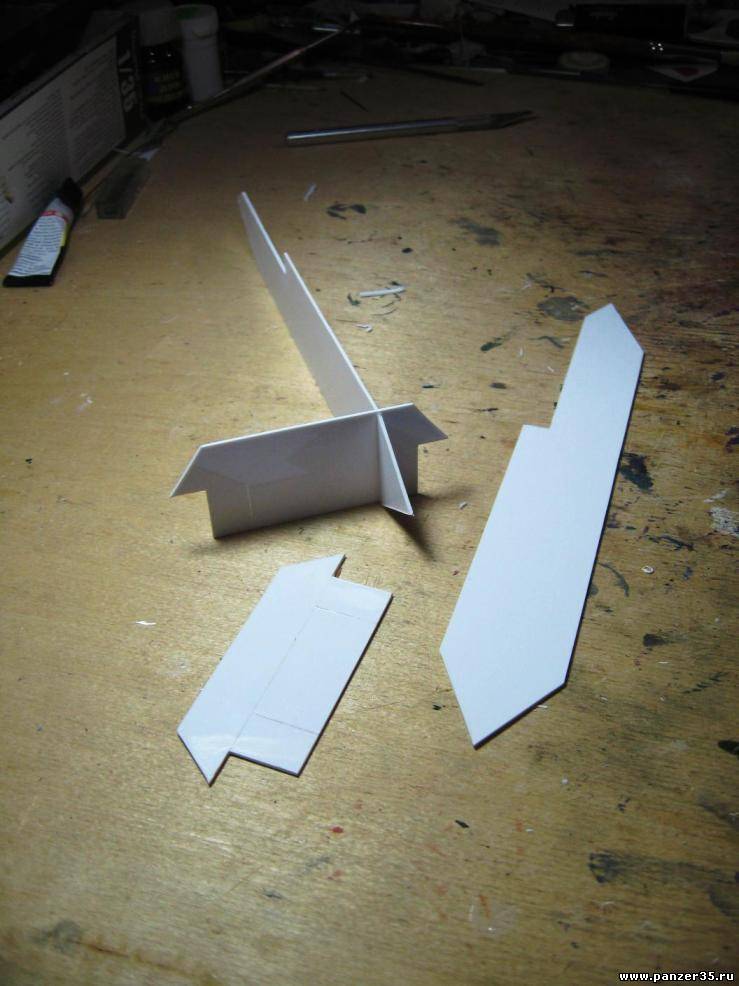

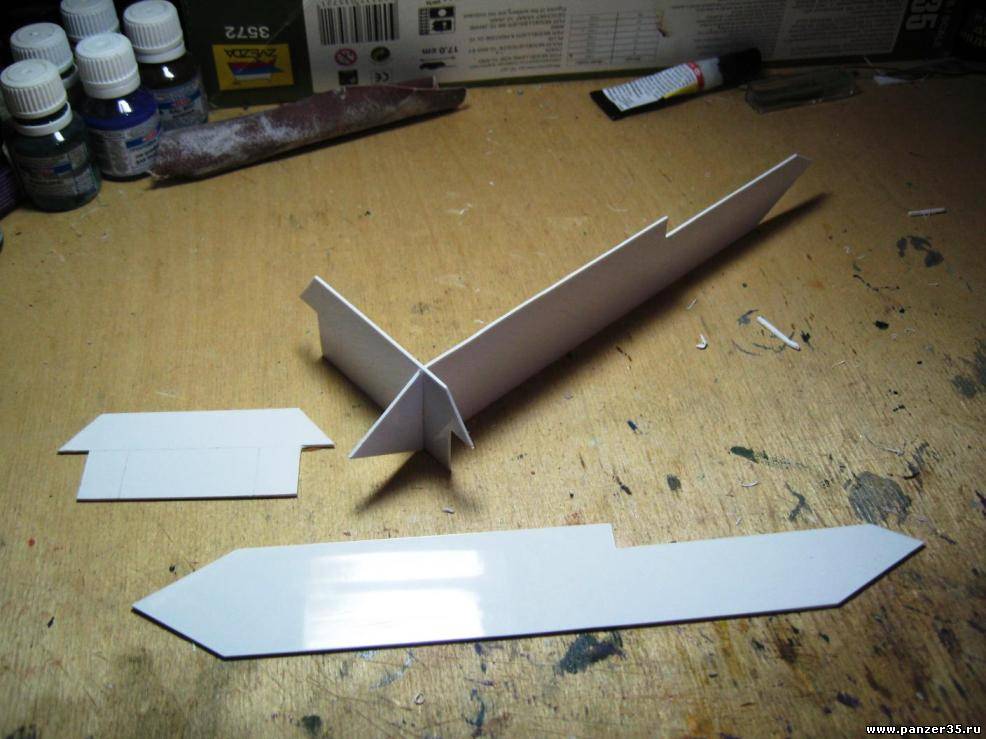

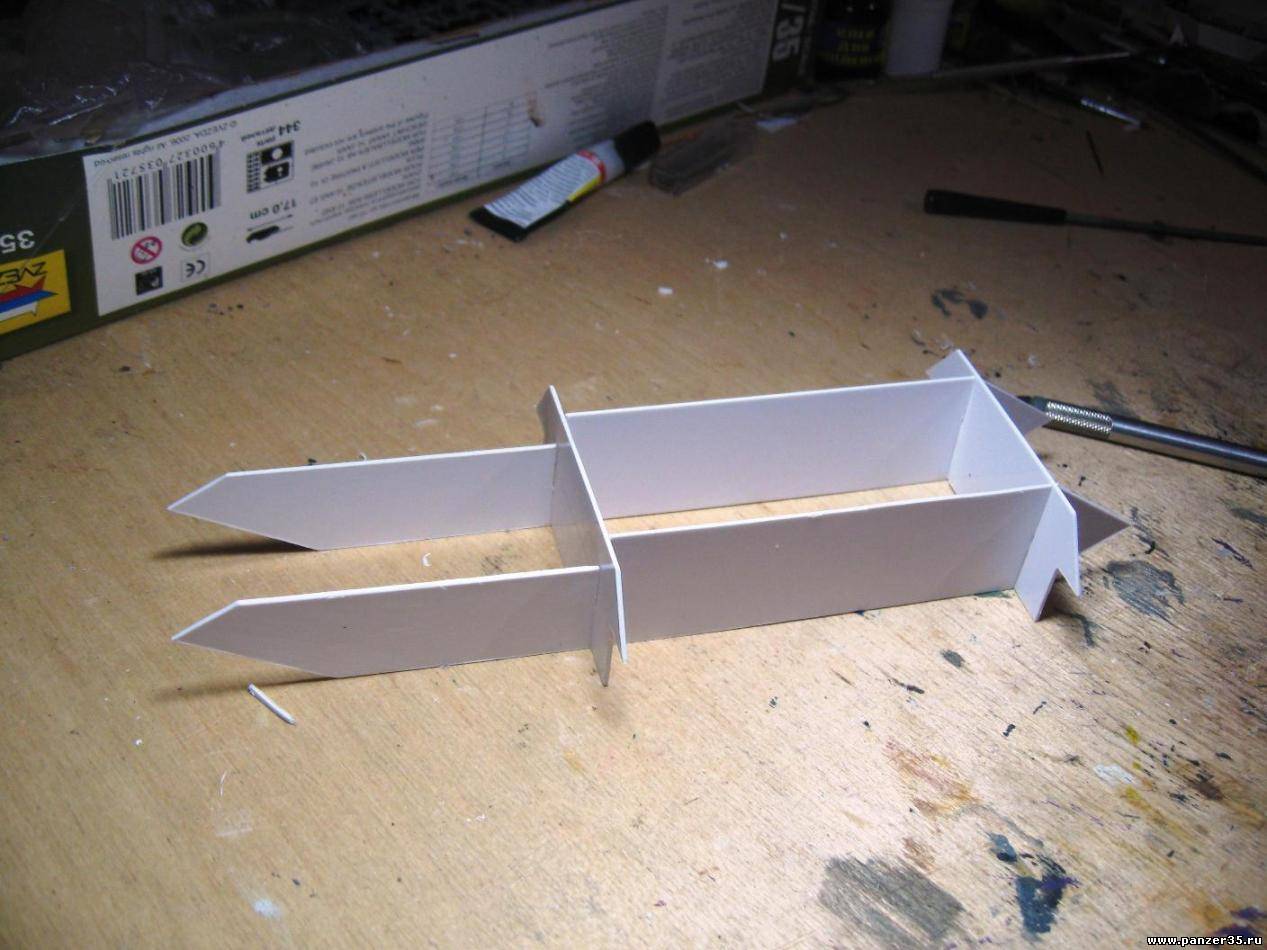

| Начал потихоньку пилить. Решил набор корпуса использовать в качестве стапеля. Потом чать набора, что в ОУ и ЭО удалю.
warthunder.ru
Сообщение отредактировал Panzermann - Понедельник, 28.11.2011, 00:25 |
| |
| |
| ден | Дата: Понедельник, 28.11.2011, 10:33 | Сообщение # 23 |
|
Лейтенант
Группа: Пользователи
Сообщений: 657
Репутация: 0
Статус: Оффлайн
| Panzermann, имея 3д корпуса что помешало его вырастить пусть на самой дешовой растишке и избавить себя от гемора то шпангоуто строения?
Вырощенный корпус по любому в сто раз точнеее и прочнее
|
| |
| |
| marader7403 | Дата: Понедельник, 28.11.2011, 13:22 | Сообщение # 24 |
 Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
| ден, - вырезанный из полистирола в сто раз дешевле и не требует последующей обработки. Тут, кто на что учился - мне лично много легче и быстрее выкроить корпус из полистирола чем его рисовать, искать принтер, платить за это, да потом еще и ступеньки убирать.
С уважением, Владимир.
|
| |
| |
| ден | Дата: Понедельник, 28.11.2011, 17:30 | Сообщение # 25 |
|
Лейтенант
Группа: Пользователи
Сообщений: 657
Репутация: 0
Статус: Оффлайн
| Quote (marader7403) ден, - вырезанный из полистирола в сто раз дешевле и не требует последующей обработки.
насчёт дешевле - не думаю что аберовский пластик автору нахаляву досталсяQuote (marader7403) Тут, кто на что учился - мне лично много легче и быстрее выкроить корпус из полистирола чем его рисовать, искать принтер, платить за это, да потом еще и ступеньки убирать
так если не учился то это да, дурная голова рукам скучать не дасть
у автора 3д уже есть, так что учился он правильно, но вот почему руки до сих пор за всё отдуваются непонятно
если лениво шкурить то тогда 2 пути
1)забыть по моделизм вообще, потому как шкурка это один из основных инструментов для любой модели
2)вырастить корпус под обклейку, что я и делал на объекте 704
Сообщение отредактировал ден - Понедельник, 28.11.2011, 17:37 |
| |
| |
| Ulis | Дата: Понедельник, 28.11.2011, 19:31 | Сообщение # 26 |
 Генерал-полковник Организации Варшавск. договора
Группа: Мастера
Сообщений: 9916
Репутация: 343
Статус: Оффлайн
| Совершенно неудобно просматривать фото.
С уважением, Олег..
|
| |
| |
| zelenyu | Дата: Понедельник, 28.11.2011, 19:44 | Сообщение # 27 |
|
Сержант
Группа: Пользователи
Сообщений: 203
Репутация: 5
Статус: Оффлайн
| Ulis, Подскажите как нормально выкладывать фото.
|
| |
| |
| Ulis | Дата: Понедельник, 28.11.2011, 19:58 | Сообщение # 28 |
|
Генерал-полковник Организации Варшавск. договора
Группа: Мастера
Сообщений: 9916
Репутация: 343
Статус: Оффлайн
| Quote (zelenyu) Подскажите как нормально выкладывать фото.
одно под другим... а не "цепочкой"..
С уважением, Олег..
Сообщение отредактировал Ulis - Понедельник, 28.11.2011, 19:58 |
| |
| |
| zelenyu | Дата: Понедельник, 28.11.2011, 20:03 | Сообщение # 29 |
|
Сержант
Группа: Пользователи
Сообщений: 203
Репутация: 5
Статус: Оффлайн
| Ulis, Не получается одно под другим,они все в цепочку выстраиваются!
|
| |
| |
| Ulis | Дата: Понедельник, 28.11.2011, 20:06 | Сообщение # 30 |
|
Генерал-полковник Организации Варшавск. договора
Группа: Мастера
Сообщений: 9916
Репутация: 343
Статус: Оффлайн
| Quote (zelenyu) , Не получается одно под другим,они все в цепочку выстраиваются!
чудо какое-то...  Отпиши админу - Neo-..
С уважением, Олег..
|
| |
| |
