Форум моделистов » Россия/СССР » Тяжелые танки и САУ » КВ-8 огнеметный (Прототип: огнеметный танк КВ-8, бортовой № 47, Волховский фр)
КВ-8 огнеметный
berkutov-sДата: Суббота, 10.08.2019, 17:10 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 7
Репутация: 0
Статус: Offline
Всем привет!

Решил попробовать свои силы в БТТ 1:35. Первой моделью был выбран набор от Трампа КВ-1, предусматривающий сборку огнеметного танка КВ-8. За прототип было решено взять машину с бортовым номером 47 с Волховского фронта.

Историческая справка:
На Волховский фронт было отправлено 3 батальона огнемётных танков: 500, 502, 507 (прибыли с 22 - 24 августа 1942 года) + позже прибыл 501 и 503 оотбат. Все они входили в состав 8 армии.

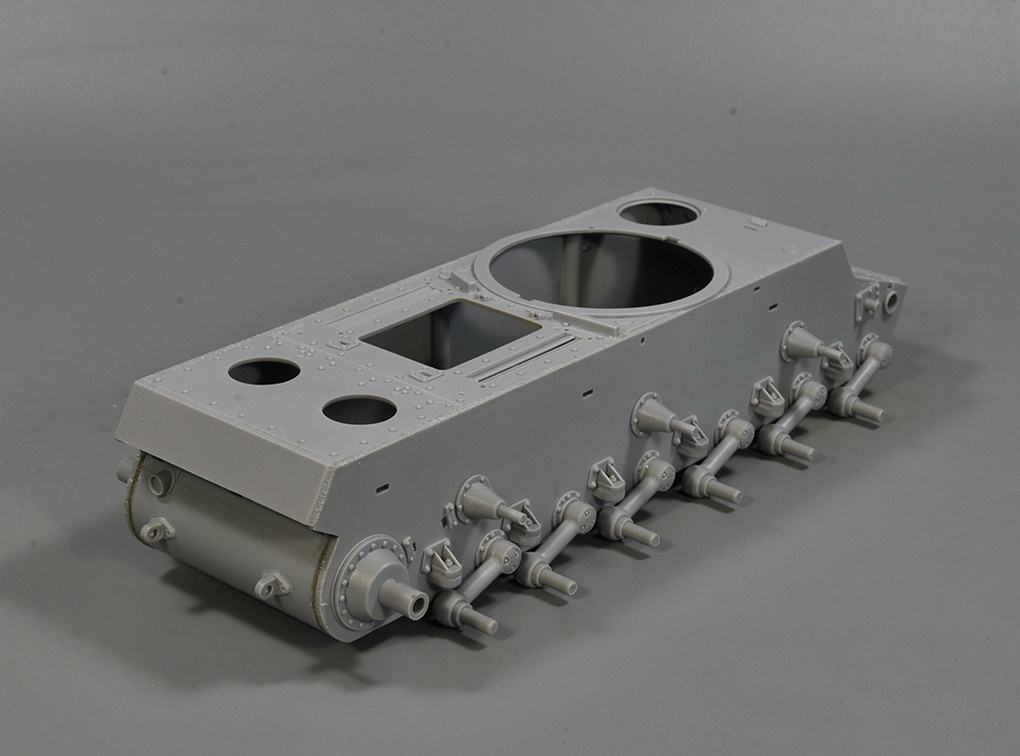

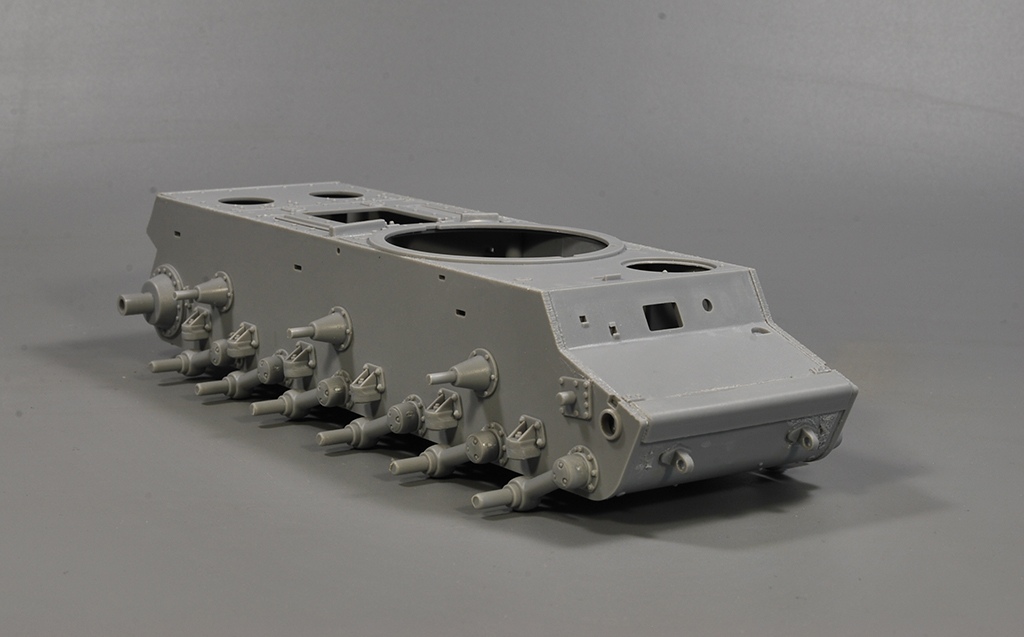

На данный момент частично собран корпус, с балансирами и редукторами, выполнена имитация резки листов металла с торцов и сварные швы (за исключением передней части).

Буду признателен за полезную информацию и фото по прототипу, а так же сборке и окраске модели.







Сообщение отредактировал berkutov-s - Суббота, 10.08.2019, 17:24

berkutov-sДата: Понедельник, 12.08.2019, 11:08 | Сообщение # 2
Рядовой
Группа: Пользователи
Сообщений: 7
Репутация: 0
Статус: Offline
Собрал ходовую часть и башню, почти доделал корпус. Есть вопрос по бронированию смотровых приборов на башне - судя по инструкции они должны быть именно такой формы, как на фото, но Трамп дает еще один вариант - без основания вокруг бронировки. На реальных фото 47-й машины разглядеть это не удалось, если кто то подскажет как правильно, буду благодарен.








capatovДата: Понедельник, 12.08.2019, 12:22 | Сообщение # 3
Лейтенант
Группа: Пользователи
Сообщений: 856
Репутация: 31
Статус: Offline
Думаю по смотровым приборам , правильный вариант...

DeniSДата: Понедельник, 12.08.2019, 17:47 | Сообщение # 4
Сержант сил Организации Варшавского договора
Группа: Мастера
Сообщений: 445
Репутация: 146
Статус: Offline
Цитата capatov ()
Думаю по смотровым приборам , правильный вариант...

У машины №43 другая башня!
Башня у 47 укороченая с шиповым соединением. Такая же башня на линейном танке с названием Кукрыниксы.
Я лично встречал на таких башнях и такую бронировку, и просто с приваркой.



lev76rzДата: Вторник, 13.08.2019, 00:21 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline
Здравствуйте!Наберите в  яндексе "ОГНЕМЕТНЫЙ КВ ДЕНИС ПЕТРОВ".Последнее фото в разделе 47-го с другого ракурса.Обратите внимание, крепление буксировочных рым имеют  круглую форму.

berkutov-sДата: Среда, 14.08.2019, 08:33 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 7
Репутация: 0
Статус: Offline
Цитата lev76rz ()
крепление буксировочных рым имеют  круглую форму


Lev76rz, спасибо за замечание, ранее это фото не встречал, крепление переделаю.

lev76rzДата: Среда, 14.08.2019, 12:50 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline
Прикрепления: 1002133.jpg(48.6 Kb)

lev76rzДата: Среда, 14.08.2019, 13:15 | Сообщение # 8
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline
Здравствуйте!Черыре петельки в районе огнемета- две сверху ,две снизу. Они есть на чертежах и на фото новых танков.Особенно это заметно на фото огнеметного танка кв 8с.В боевых условиях от них оставались только крепление в виде сварки,это заметно на фото военных танков.Думаю, модель с ними будет выглядеть интереснее.

lev76rzДата: Среда, 14.08.2019, 13:23 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline

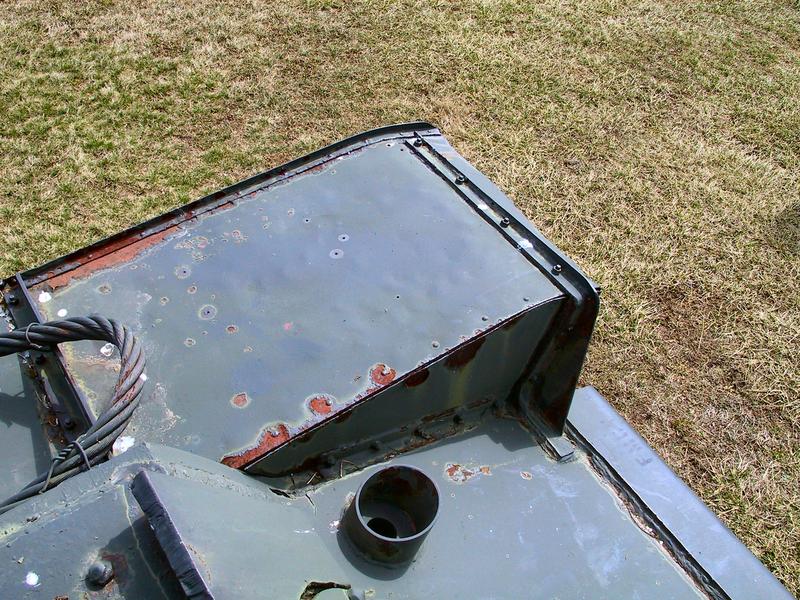

Отверстие для стока воды в чаше пулемета и в чаше антенны

lev76rzДата: Среда, 14.08.2019, 13:33 | Сообщение # 10
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0
Статус: Offline
Таранный уголок  без гуженов,по-моему он оваривался только по бокам.

DeniSДата: Четверг, 15.08.2019, 13:49 | Сообщение # 11
Сержант сил Организации Варшавского договора
Группа: Мастера
Сообщений: 445
Репутация: 146
Статус: Offline
Цитата lev76rz ()
Таранный уголок  без гуженов,по-моему он оваривался только по бокам.

Приваривался полностью.




UolmoДата: Воскресенье, 18.08.2019, 22:15 | Сообщение # 12
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 171
Репутация: 11
Статус: Offline
Цитата berkutov-s ()
Собрал ходовую часть и башню, почти доделал корпус.

С ходовой там есть особенность. Гранёные ступицы опорных катков (у Трумпа круглые). Это, кстати, заметно сразу у нескольких машин.

UolmoДата: Воскресенье, 18.08.2019, 22:36 | Сообщение # 13
Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 171
Репутация: 11
Статус: Offline
Цитата DeniS ()
Думаю по смотровым приборам , правильный вариант...У машины №43 другая башня!
Башня у 47 укороченая с шиповым соединением. Такая же башня на линейном танке с названием Кукрыниксы.
Я лично встречал на таких башнях и такую бронировку, и просто с приваркой.

По идее должна быть просто приварка. КВ-8 делали весной 1942. К этому времени крепление бронировки смотровых упростили вне зависимости от типа башни, что хорошо видно на фотографиях апреля 1942 в цехах ЧКЗ.

berkutov-sДата: Понедельник, 19.08.2019, 12:47 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 7
Репутация: 0
Статус: Offline

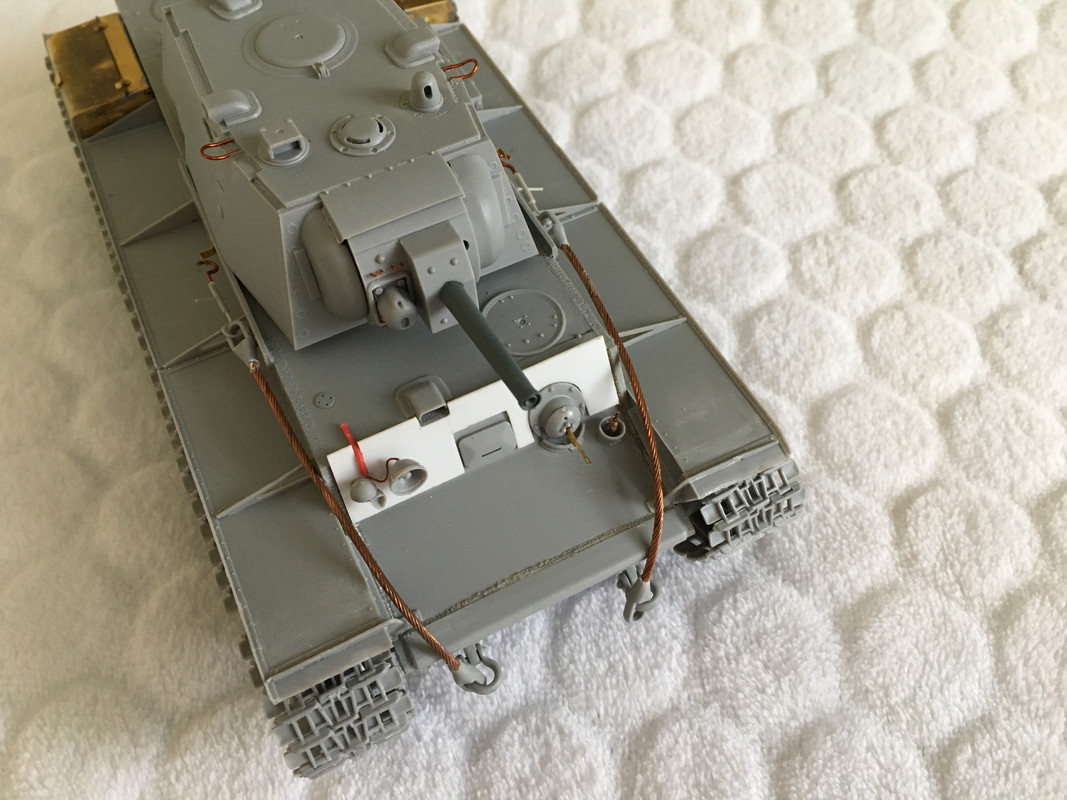

Сделал отверстия для стоков воды в чашах пулемета и антенны и петли на маске орудия, так же вклеил фару и сигнал с проводкой. Осталось закруглить крепление буксировочных рым.






ALNIKДата: Понедельник, 19.08.2019, 13:33 | Сообщение # 15
Сержант
Группа: Пользователи
Сообщений: 158
Репутация: 5
Статус: Offline
По приваркам смотровых приборов: на машинах с б/н 43 и 46 стояли башни с шиповым соединением крыши и закругленной нижней частью, и приборы привалены были к крыше. А вот на башне аналогичной танку "Беспощадный" приборы приваривались так, как это сделано на модели. Это видно на широко известном фото погрузки снарядов в башню (см. по ссылке http://tankfront.ru/foto/ussr/names/besposhadny/003.jpg)
