M4A1 от Tasca/Asuka
vaminiaturesДата: Четверг, 13.01.2022, 16:40 | Сообщение # 16
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Итак, набирает ход колесо наших вопросов)
Что заметил.

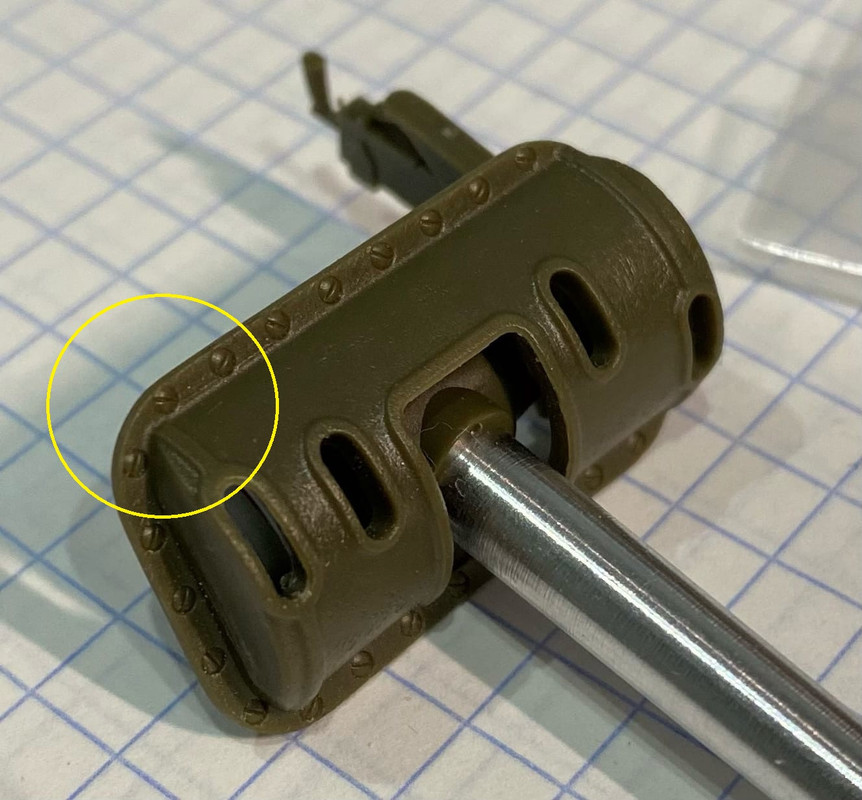

Маска M34A1 из набора идет с "лишним" болтом, если сравнить с фото выше.
Что это? Таска не доглядела или еще один вариант?





С уважением, Владимир

https://www.artstation.com/artist/va88

ФемистоклюсДата: Четверг, 13.01.2022, 18:24 | Сообщение # 17
Лейтенант
Группа: Пользователи
Сообщений: 592
Репутация: 58
Статус: Оффлайн
На самом деле то, что на снимках это не маски, а бронировки орудия, в англоязычных книгах по танкам они называются по-разному - gun mount или gun rotor. Их в вашем наборе, если не ошибаюсь, должно быть три разных. Если вы будете делать "Battling Bitch", нужна бронировка как раз с пропущеным болтом, это деталь L6. А именно маска пушки необходимая вам идет под обозначением L9. Бронировка на верхнем снимке с "лишним" болтом(деталь L15) возможно предназначена для поздней башни D78461, здесь я не уверен, нужно смотреть в талмудах.

vaminiaturesДата: Четверг, 13.01.2022, 18:36 | Сообщение # 18
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Цитата Фемистоклюс ()
нужна бронировка как раз с пропущеным болтом, это деталь L6.

Такое дело, что тогда не будет вертикального ряда болтов, справа по ходу танка. Что мы видим на фото M34A1 1st version.



С уважением, Владимир

https://www.artstation.com/artist/va88

ФемистоклюсДата: Четверг, 13.01.2022, 18:59 | Сообщение # 19
Лейтенант
Группа: Пользователи
Сообщений: 592
Репутация: 58
Статус: Оффлайн
Цитата vaminiatures ()
Такое дело, что тогда не будет вертикального ряда болтов, справа по ходу танка. Что мы видим на фото M34A1 1st version.
Не будет, и не надо, дались они вам). Вам нужна бронировка именно с пропущенным верхним болтом. Смотрим ваше сообщение №7, там на снимке "M34A1 gun mount - 2nd version" без вертикального ряда болтов. Это именно то, что вам нужно - деталь L6.

vaminiaturesДата: Четверг, 13.01.2022, 19:00 | Сообщение # 20
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Так с L15 можно и болт убрать.. и сразу все будет как на фото выше) Непонятна (с)  smile

С уважением, Владимир

https://www.artstation.com/artist/va88

ФемистоклюсДата: Четверг, 13.01.2022, 19:47 | Сообщение # 21
Лейтенант
Группа: Пользователи
Сообщений: 592
Репутация: 58
Статус: Оффлайн
Да что там непонятного?  Это, батенька, ШЕРМАН, ситуация с его производством была очень похожа на ситуацию с производством Т-34, когда миллион мелких поставщиков/контракторов  поставляли детали на крупные заводы занимающиеся сборкой танков которые шли на расхват и в армию США и союзникам. Возможно эти бронировки от разных контракторов, не суть важно. На фотографии прототипа не видно же какой тип бронировки установлен, так? А инструкция говорит, что можно устанавливать L6 или L15. Вот и ставьте которая вам приглянется. И будет вам счастье. Но я бы поставил L6. wacko

HansenДата: Четверг, 13.01.2022, 22:20 | Сообщение # 22
Рядовой
Группа: Пользователи
Сообщений: 54
Репутация: 74
Статус: Оффлайн
Цитата vaminiatures ()
Маска M34A1 из набора идет с "лишним" болтом, если сравнить с фото выше.
Все таки на фото прототипа видны рымы на бронировке, думаю срезать лишнее и поставить рымы будет надежнее


"Тут не Вьетнам, это боулинг, здесь есть правила" ©

Сообщение отредактировал Hansen - Четверг, 13.01.2022, 22:21

vaminiaturesДата: Пятница, 14.01.2022, 09:22 | Сообщение # 23
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Цитата Hansen ()
Все таки на фото прототипа видны рымы на бронировке, думаю срезать лишнее и поставить рымы будет надежнее
Как показал небольшой поиск, отсутствие одного болта не такая уж и редкость. Поэтому уберу его и поставлю рымы.









С уважением, Владимир

https://www.artstation.com/artist/va88

vaminiaturesДата: Пятница, 14.01.2022, 09:25 | Сообщение # 24
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Ну и пора уже сборку начинать.  smile

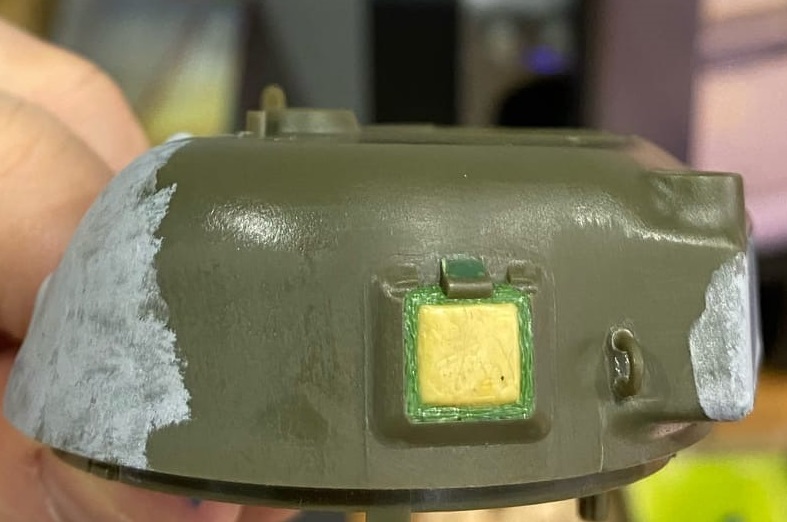

Пока все скромно - заварил пистолетный порт по примеру одного из вариантов.
Когда двухкомпонентка встанет окончательно, поработаю еще обычной шпаклевкой для придания заглушке более грубого вида.



С уважением, Владимир

https://www.artstation.com/artist/va88

HansenДата: Пятница, 14.01.2022, 09:59 | Сообщение # 25
Рядовой
Группа: Пользователи
Сообщений: 54
Репутация: 74
Статус: Оффлайн
vaminiatures, Отлично выходит!
А зачем с заглушкой возились? Там просто штатная крышка пистолетного порта обваривалась и всё


"Тут не Вьетнам, это боулинг, здесь есть правила" ©

vaminiaturesДата: Пятница, 14.01.2022, 10:52 | Сообщение # 26
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Цитата Hansen ()
зачем с заглушкой возились? Там просто штатная крышка пистолетного порта обваривалась и всё

Да что-то на фото конкретном, которое я брал за референс, крышка эта такая косая, что стало жалко деталь из набора. Может когда пригодится еще)


С уважением, Владимир

https://www.artstation.com/artist/va88

bublik88Дата: Пятница, 14.01.2022, 12:25 | Сообщение # 27
Лейтенант
Группа: Пользователи
Сообщений: 890
Репутация: 64
Статус: Оффлайн
Цитата vaminiatures ()
что стало жалко деталь из набора. Может когда пригодится еще)
тоже логично

vaminiaturesДата: Суббота, 15.01.2022, 08:17 | Сообщение # 28
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
Коллеги, привет!

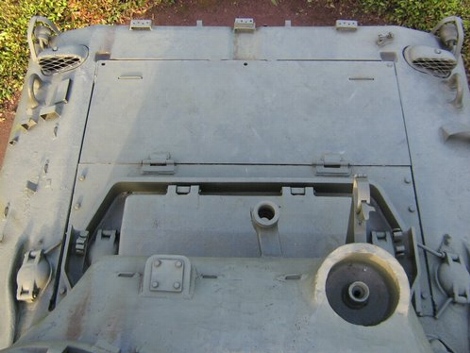

Я верно понимаю, что по крыше моторного отделения я могу ориентироваться на вот такую машину?



А по бронировке дифференциала мне нужно поставить вот такую, с еще не утопленными болтами по верхнему краю?







Заранее спасибо за подсказки! У Асуки ужасная инструкция, собранная из двух наборов, это добавляет, конечно, пикантности процессу выбора деталей  smile


С уважением, Владимир

https://www.artstation.com/artist/va88

vaminiaturesДата: Понедельник, 17.01.2022, 12:22 | Сообщение # 29
Sergeant of NATO forces
Группа: Пользователи
Сообщений: 606
Репутация: 40
Статус: Оффлайн
И еще... ребят, есть у кого информация, как выглядили сварные корпуса M4A1 снизу?
Мне бы понять где накидать швы и плюс минус какая у них форма могла быть.

Спасибо!


С уважением, Владимир

https://www.artstation.com/artist/va88

ФемистоклюсДата: Понедельник, 17.01.2022, 12:46 | Сообщение # 30
Лейтенант
Группа: Пользователи
Сообщений: 592
Репутация: 58
Статус: Оффлайн
Прикрепления: 9843691.jpg(188.9 Kb)
