Шерман Краб.
shermanm4Дата: Вторник, 02.08.2022, 12:06 | Сообщение # 1
Полковник
Группа: Участники
Сообщений: 2312
Репутация: 161
Статус: Оффлайн
Краб – модифицированный танк Шерман, предназначенный для проделывания проходов в минных полях. Оснащался вращающимся цилиндром с
цепями, под действием которых взрывались мины перед танком.
В Британии в годы ВМВ произведен ряд экспериментальных цеповых танков, в том числе Valentine Scorpion на базе танка Valentine и несколько конструкций на базе M4 Sherman - Sherman Mark IV и Mark V Scorpions, а также Sherman Lobster. В конце концов, один из них, Sherman Crab , был запущен в серийное производство по просьбе генерала Хобарта и начал действовать.
В отличие от Matilda Scorpion и Matilda Baron, цеп Crab приводился в действие основным двигателем, а трансмиссия Sherman была модифицирована, чтобы добавить коробку отбора мощности и устранить необходимость во внешнем вспомогательном двигателе. Ротор Crab нес 43 цепа и приводился в движение со скоростью 142 об / мин от карданного вала, идущего по правой стороне танка. Добавление коробки передач требовалось для поддержания правильной скорости цепа, когда танк двигался медленнее, например, при наборе высоты.
Нововведением стало добавление к ротору резаков, которые разрезали колючую проволоку и предотвращали запутывание цепа. Эта особенность делала Crab очень эффективным при преодолении препятствий из колючей проволоки . В первоначальной конструкции Crab рычаги цепа поднимались и опускались гидравлически для установки высоты цепа. Версия краба Mark II, разработанная как «Контурный краб», переключилась на стрелу с противовесом, которая естественным образом принимала правильную высоту в балансе с силой, создаваемой вращающимся цепом. Это гарантировало, что мины, закопанные под углублением в землю, не будут пропущены. Противовзрывной щит между цепом и баком давал дополнительную защиту от детонирующих мин. Корпусной пулемет был снят, так как противовзрывной щиток и цеп перекрывали его поле обстрела. Краб весил 32 тонны
- примерно на две тонны больше, чем у обычного Шермана.
Большое внимание уделялось разметке расчищенного пути через минное поле. Крабы несли пару контейнеров, наполненных порошкообразным мелом, который медленно вытекал, отмечая края безопасного маршрута. Они также были оснащены бункером, который периодически сбрасывал маркеры дымовых гранат , и системой, которая через определенные промежутки времени автоматически запускала в землю светящиеся столбы. Сзади была установлена ​​пара освещенных мачт,когда несколько крабов двигались вместе в эшелоне.

Добавлено (02.08.2022, 12:12)
---------------------------------------------
Для конверсии возьму М4А4 от Драгон.
Вопрос встал с самим крабом.
Набор из смолы производит  фирма Legend.

Литники здесь :
https://www.super-hobby.ru/product....es.html

Добавлено (02.08.2022, 12:14)
---------------------------------------------
Смола косая и вонючая. Лет 15  назад имел с ней дело.
В этот раз  решил сделать  3д модель трала.
Нашел подходящие проекции.

Добавлено (02.08.2022, 12:16)
---------------------------------------------
Изучая фото   увидел что  были разные модификации.

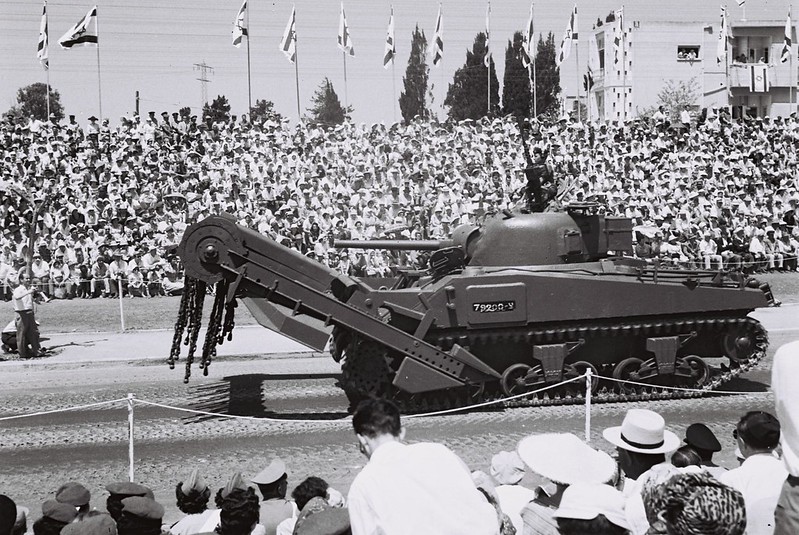

В армии Израиля тоже имелись  такие  агрегаты в 60 годах.

Добавлено (02.08.2022, 12:17)
---------------------------------------------

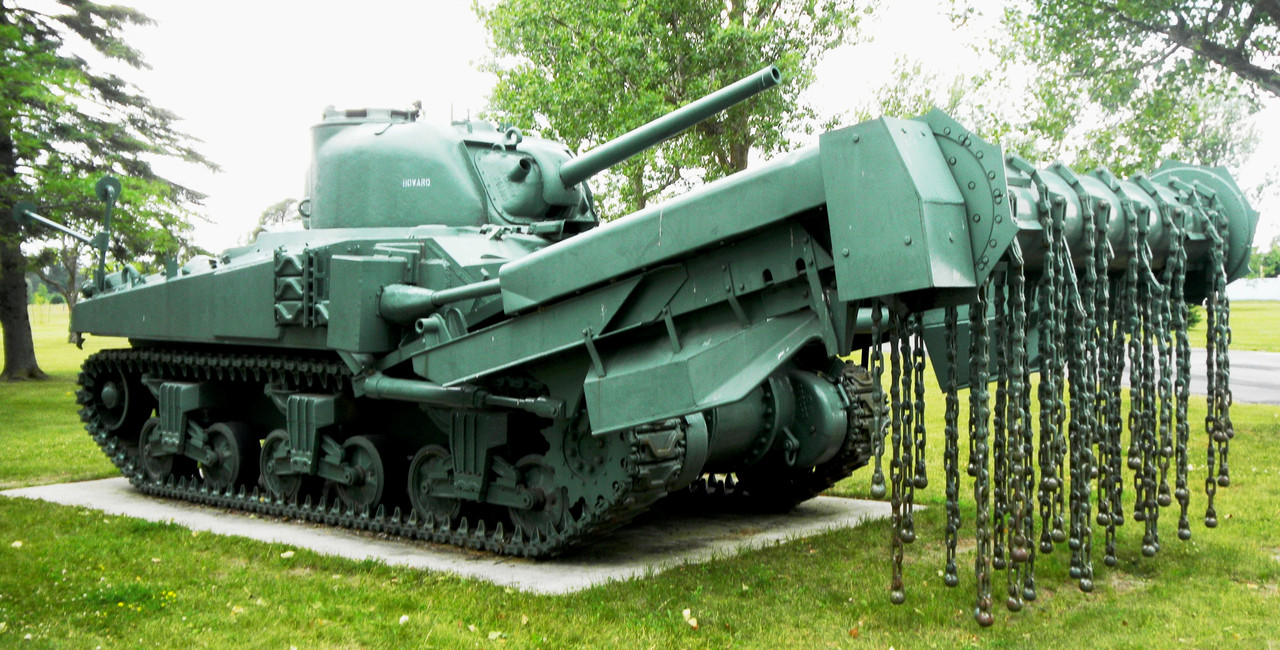

Этот вариант с противовесами.

Добавлено (02.08.2022, 12:18)
---------------------------------------------
Решил более ранний вариант сделать.
image host

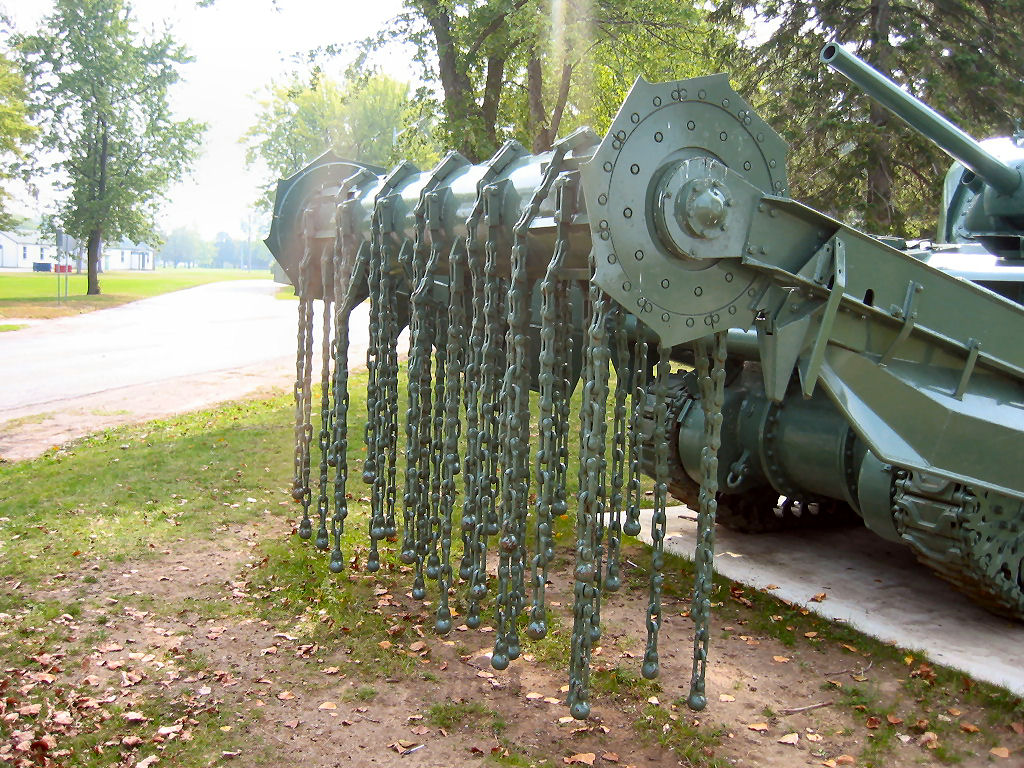

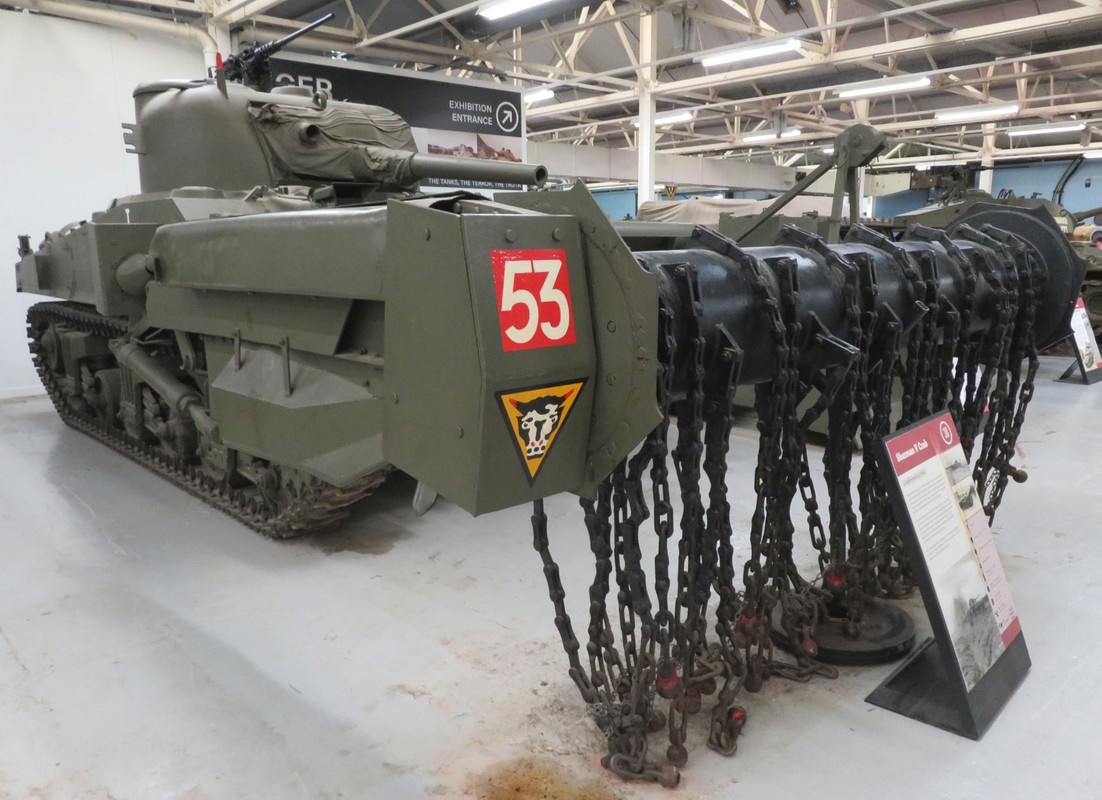

Он в музее Бовингтона стоит.

Добавлено (02.08.2022, 12:21)
---------------------------------------------

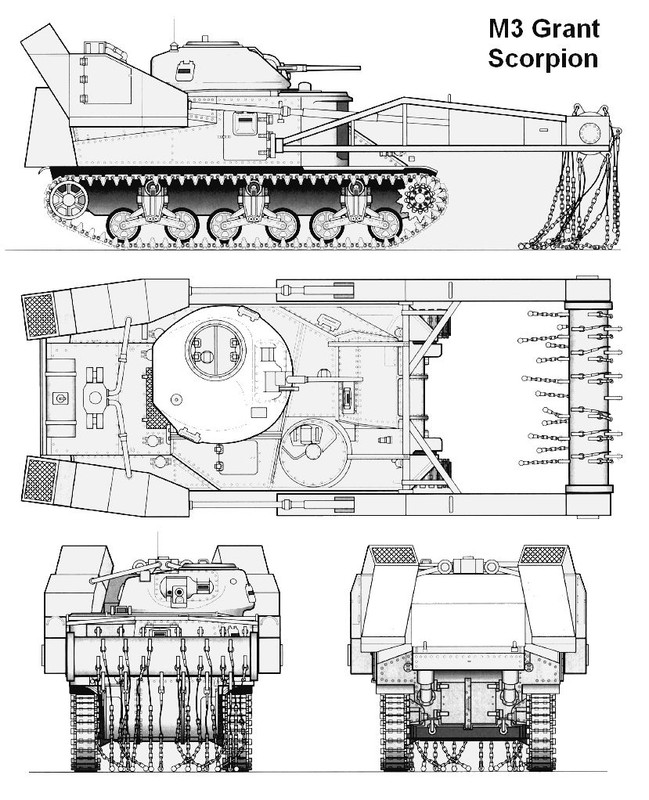

Собирая материал,набрел на М3 Грант и тоже краб.Вот этого точно никто не делает.Думаю что это проект.Реальных фото не встретил.


Но это  тема  следующего поста.

Добавлено (02.08.2022, 12:26)
---------------------------------------------
Цепочки заказал на Супер-хобби,но подумал что погорячился.Цепи  не стандартные со звеньями округлыми.В верхней части даже чем-то смахивают на растянутые велосипедные.:))))

Добавлено (02.08.2022, 13:39)
---------------------------------------------

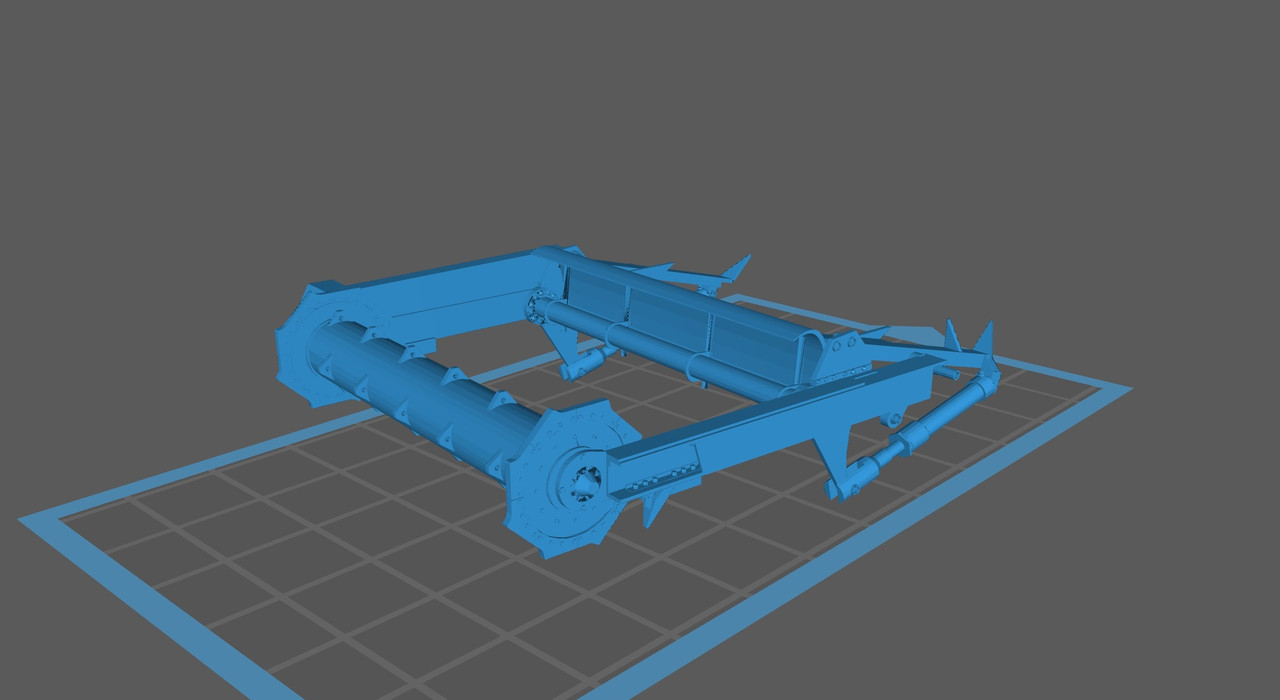

За пару дней выстроил вот такой комбайн.
Буду делать тестовую печать и примерять на корпус.


Serg7Дата: Вторник, 02.08.2022, 14:11 | Сообщение # 2
Генерал-лейтенант
Группа: Мастера
Сообщений: 7520
Репутация: 862
Статус: Оффлайн
up  snack

HartДата: Вторник, 02.08.2022, 14:21 | Сообщение # 3
Генерал-лейтенант
Группа: Мастера
Сообщений: 8356
Репутация: 518
Статус: Оффлайн
Здорово все же уметь рисовать то что надо. thumbup

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

panzer35Дата: Вторник, 02.08.2022, 15:06 | Сообщение # 4
Commander of UN forces
Группа: Администраторы
Сообщений: 8398
Репутация: 429
Статус: Оффлайн
Интересный проект, у самого лежит такая конверсия от Легенда. Правда правильных цепей нет к ней ....

Ваш, Евгений Гречаный.

shermanm4Дата: Вторник, 02.08.2022, 15:17 | Сообщение # 5
Полковник
Группа: Участники
Сообщений: 2312
Репутация: 161
Статус: Оффлайн
Цепи попробую напечатать.Только висящими.:)))

panzer35Дата: Вторник, 02.08.2022, 18:26 | Сообщение # 6
Commander of UN forces
Группа: Администраторы
Сообщений: 8398
Репутация: 429
Статус: Оффлайн
Ух, и мне бы комплектик цепей  smile

Ваш, Евгений Гречаный.

shermanm4Дата: Вторник, 02.08.2022, 19:04 | Сообщение # 7
Полковник
Группа: Участники
Сообщений: 2312
Репутация: 161
Статус: Оффлайн
Попробуем.:)))

Добавлено (04.08.2022, 14:08)
---------------------------------------------

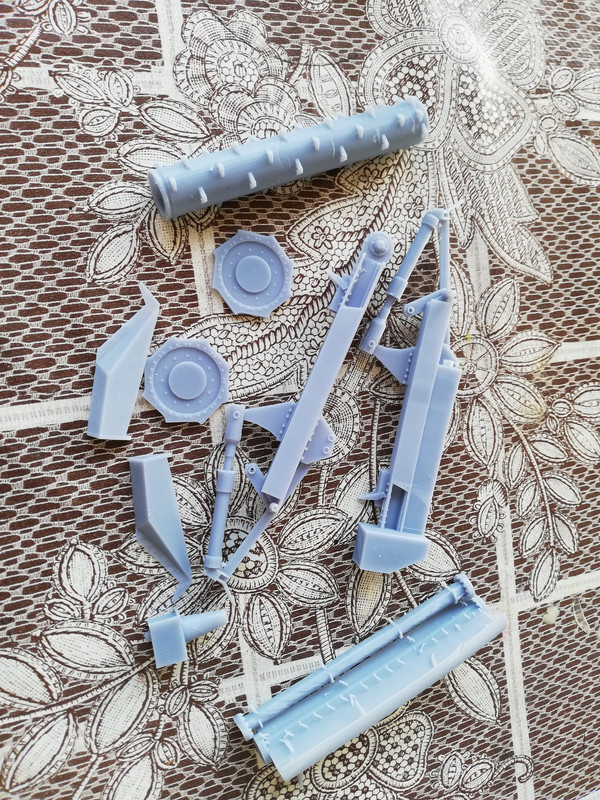

Сделал тестовую печать.
Отбойник распечатался с браком буду его переделывать.Остальные детали вполне выглядят достойно.
Буду собирать сам танк ,чтобы все на него навесить.

Добавлено (04.08.2022, 14:18)
---------------------------------------------

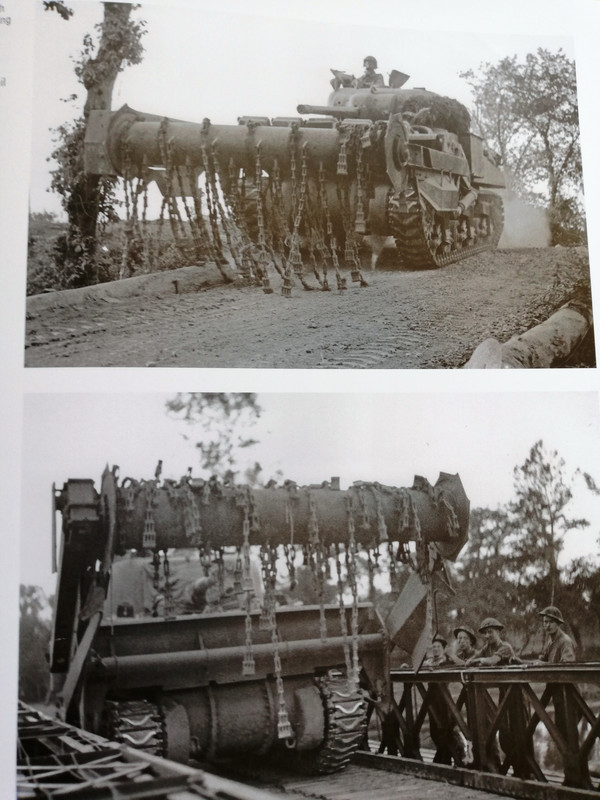

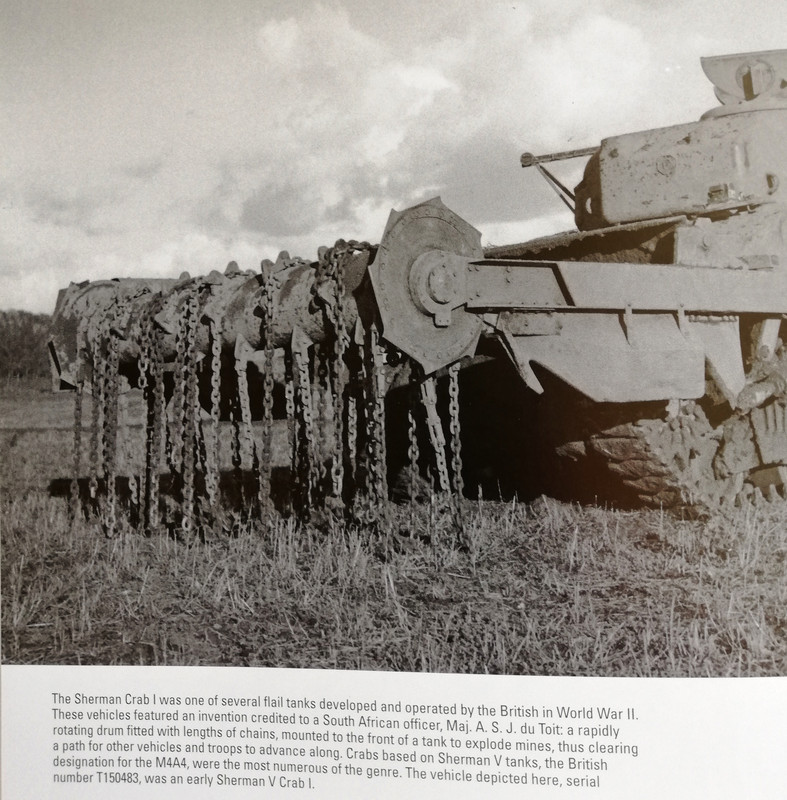

Нашел интересное фото первого краба с обычными цепями на барабане.

Добавлено (04.08.2022, 14:20)
---------------------------------------------
Интересно,что британские машины в 1944 году  имели не круглые грузила,а фигурные,как гребешок.


Serg7Дата: Четверг, 04.08.2022, 14:38 | Сообщение # 8
Генерал-лейтенант
Группа: Мастера
Сообщений: 7520
Репутация: 862
Статус: Оффлайн
specool

mashinistДата: Пятница, 05.08.2022, 06:18 | Сообщение # 9
Лейтенант
Группа: Участники
Сообщений: 521
Репутация: 53
Статус: Оффлайн
ай красота))))))) так гладишь и до остальных чудо машины на базе шермана руки дойдут

bublik88Дата: Пятница, 05.08.2022, 09:31 | Сообщение # 10
Лейтенант
Группа: Участники
Сообщений: 961
Репутация: 80
Статус: Оффлайн
очень интересно. Понаблюдаем)

spitsyn75Дата: Пятница, 05.08.2022, 20:45 | Сообщение # 11
Рядовой
Группа: Участники
Сообщений: 55
Репутация: 0
Статус: Оффлайн
А Я бы весь комплект взял, если надумаете Я первый!

shermanm4Дата: Суббота, 06.08.2022, 09:51 | Сообщение # 12
Полковник
Группа: Участники
Сообщений: 2312
Репутация: 161
Статус: Оффлайн
Прикинул варианты цепей.
Попробую напечатать.

Serg7Дата: Суббота, 06.08.2022, 10:31 | Сообщение # 13
Генерал-лейтенант
Группа: Мастера
Сообщений: 7520
Репутация: 862
Статус: Оффлайн
Интересно, как они получатся...  snack

shermanm4Дата: Четверг, 11.08.2022, 14:54 | Сообщение # 14
Полковник
Группа: Участники
Сообщений: 2312
Репутация: 161
Статус: Оффлайн

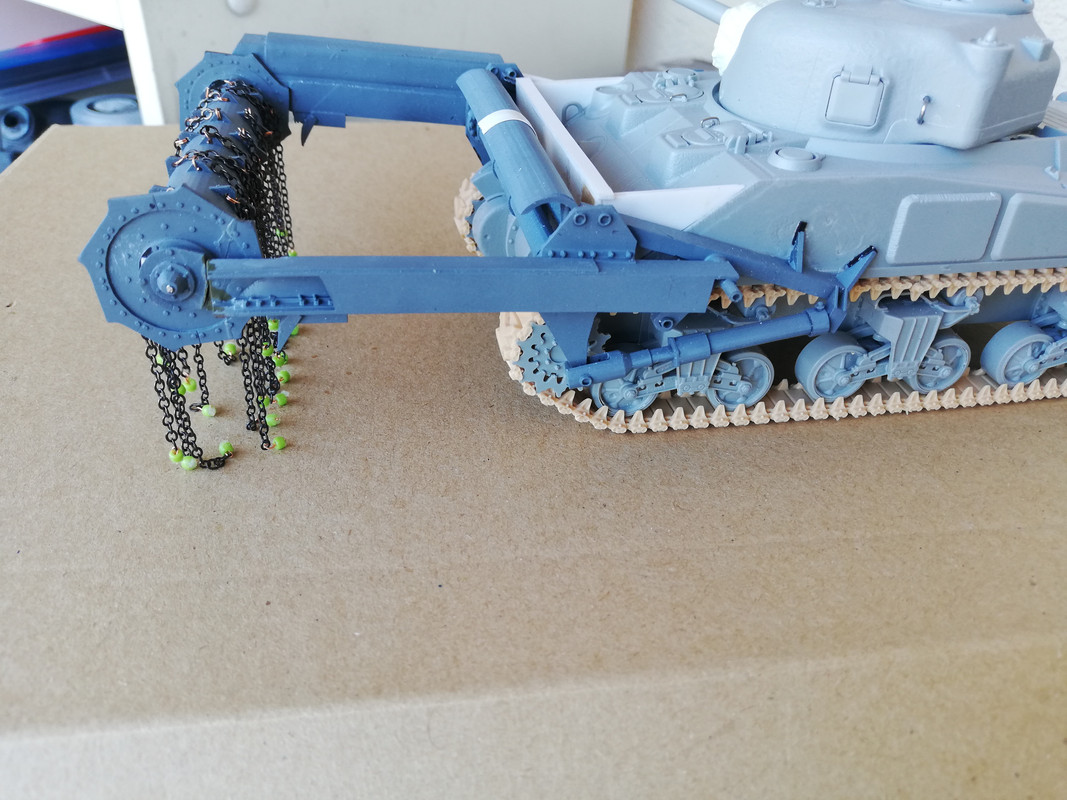

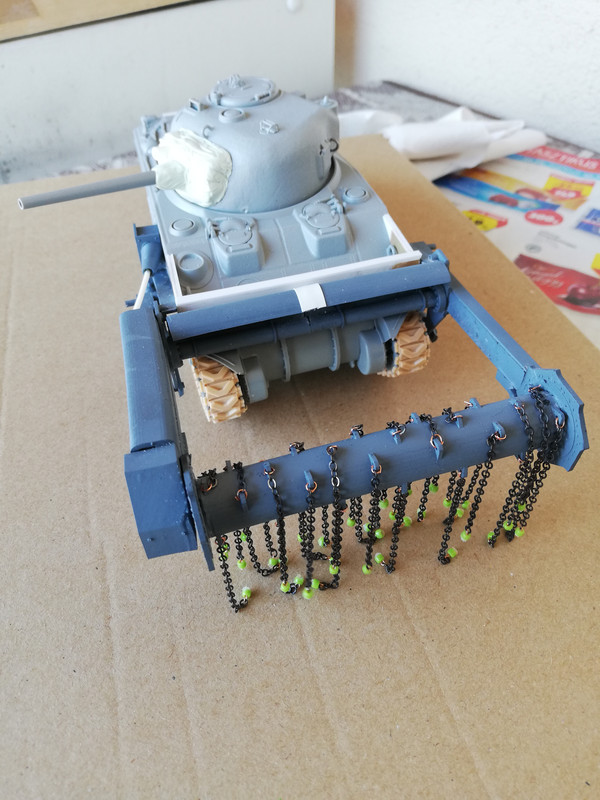

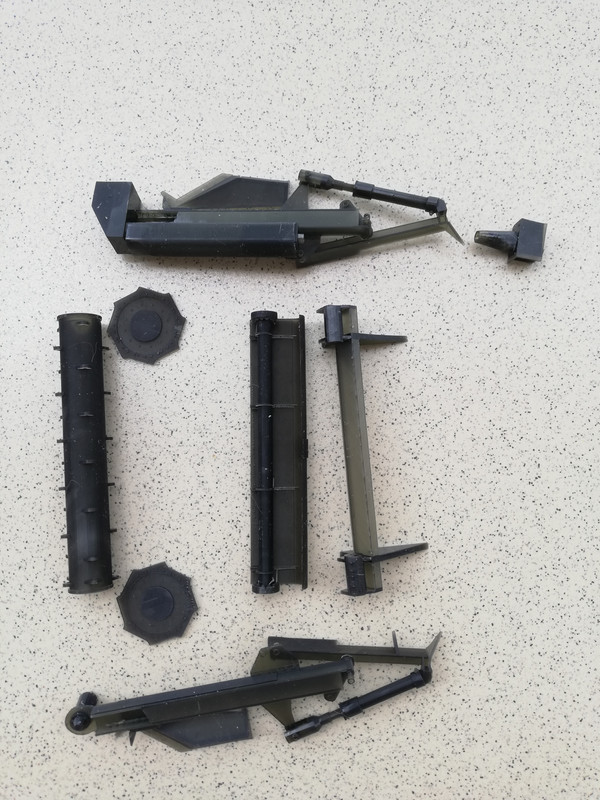

Перепечатал набор деталей теперь в черной смоле ,с изменениями.Начну монтировать.Цепи позднее.
