panama, - да у меня такое ощущение что в ту войну у испанцев в каждом дворе стоял свой броневик biggrin
Hawk - если не трудно скиньте ссылку, а то пока найдешь - можно весь броневик обклепать biggrin


С уважением, Владимир.

panzer35Дата: Суббота, 27.03.2010, 22:14 | Сообщение # 17
Commander of UN forces
Группа: Администраторы
Сообщений: 8476
Репутация: 464
Статус: Оффлайн
У какой интересный и необычный проект.
От испанских броневиков и до израильских недалеко smile


Ваш, Евгений Гречаный.

marader7403Дата: Суббота, 27.03.2010, 22:14 | Сообщение # 18
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
Hawk - спасибо за журнал - чертежи там правда те же что и в ТАМе - немного подправлены - но лучше они от этого не стали :D, а вот пару новых фото там нашел, да и окраски будут полезны.

С уважением, Владимир.

HawkДата: Суббота, 27.03.2010, 22:44 | Сообщение # 19
Сержант
Группа: Пользователи
Сообщений: 109
Репутация: 3
Статус: Оффлайн
marader7403,не за что smile .А Chevrolet AAC-1937 в планах имеется?Там можно даже немного времени сэкономить wink ,использовав башню Т-26 обр.1933года.

С уважением,Василий.

marader7403Дата: Суббота, 27.03.2010, 23:35 | Сообщение # 20
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
Chevrolet AAC-1937 тоже хочу делать - по нему и информации больше всех, но буду делать немецкий вариант. Правда чертежей на него тоже нет, нужно будет по фото что то реконструировать.

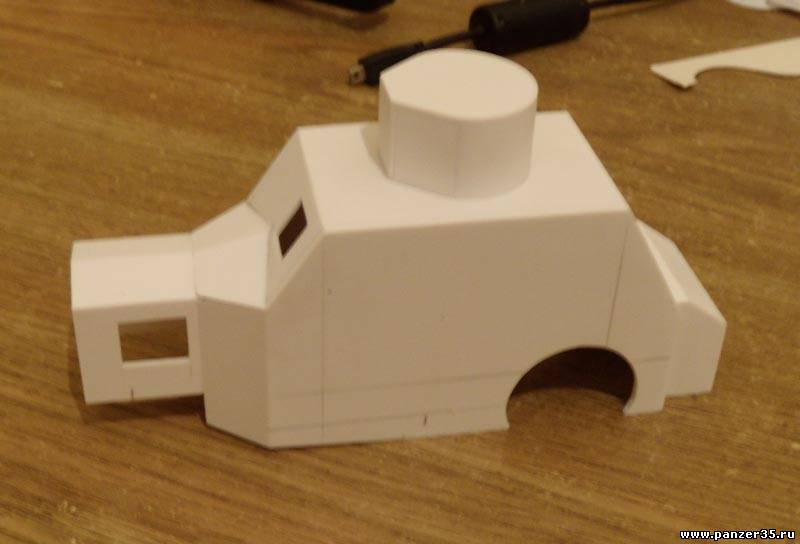

Собрал основные детали бронекорпуса - теперь можно оклеивать его листами с заклепками.

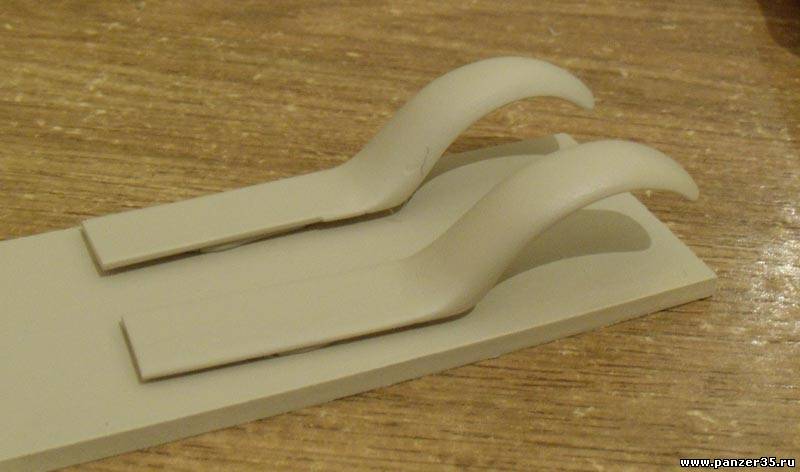

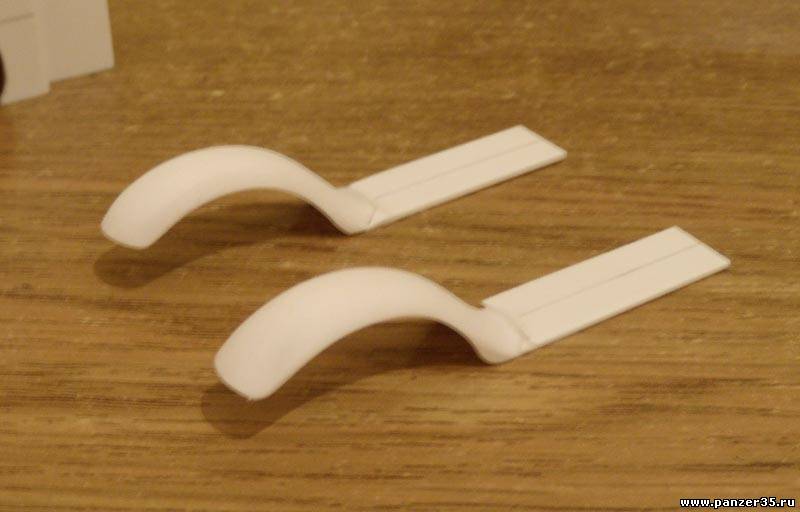

Вырезал и прошлифовал крылья, приклеил к ним подножки. Теперь нужно шпаклевать и подгонять к бронекорпусу.

Прикрепления: 8384956.jpg (59.2 Kb) · 8789442.jpg (63.2 Kb)


С уважением, Владимир.

Сообщение отредактировал marader7403 - Суббота, 27.03.2010, 23:36

HawkДата: Воскресенье, 28.03.2010, 00:01 | Сообщение # 21
Сержант
Группа: Пользователи
Сообщений: 109
Репутация: 3
Статус: Оффлайн
Quote (marader7403)
Правда чертежей на него тоже нет, нужно будет по фото что то реконструировать.

Смотрим личку wink smile .


С уважением,Василий.

Kool1Дата: Воскресенье, 28.03.2010, 00:27 | Сообщение # 22
Группа: Удаленные





Quote (marader7403)
да и с чертежами опять проблема

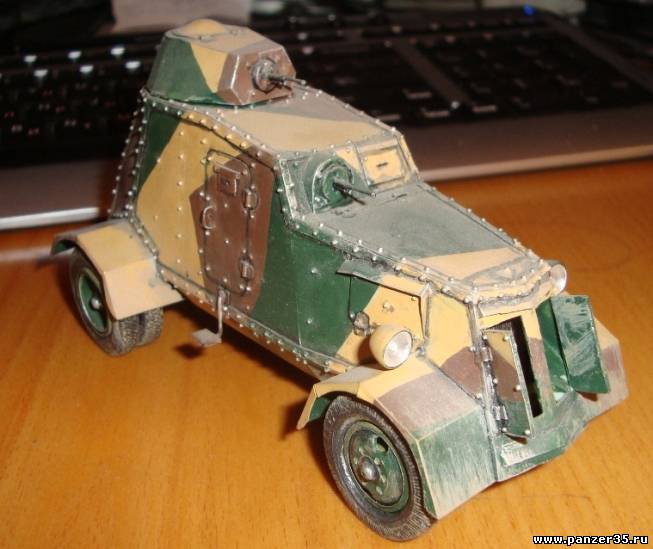

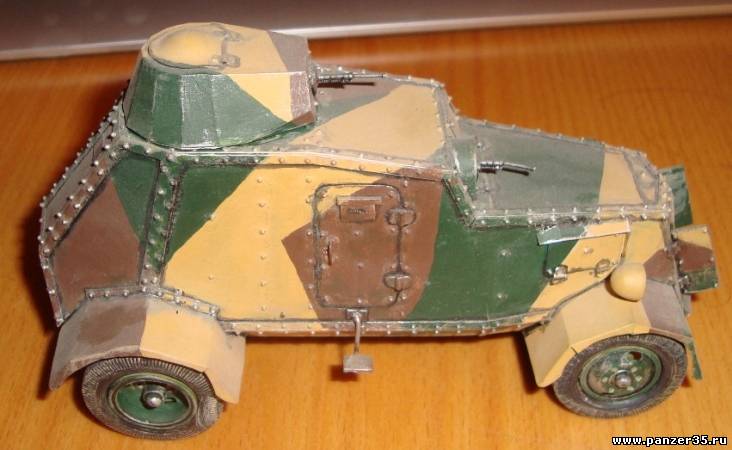

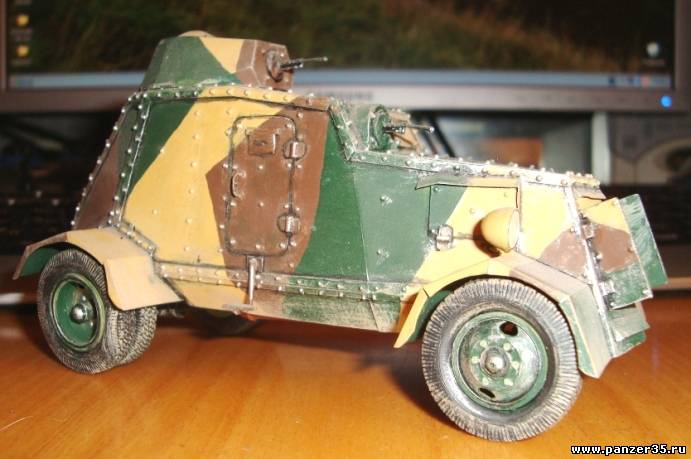

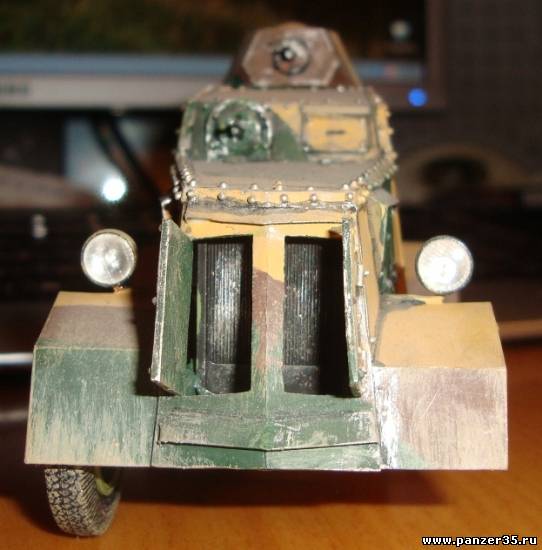

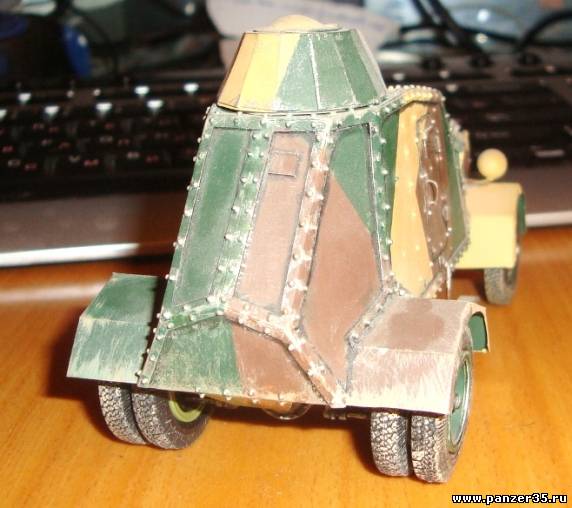

А по каким тогда проекциям данный корпус? чертежи да, все одинаковые, с фотками не совпадают ,но если приспичит можно доделать в соответствие с фотками....а вот мой старинный проект, как раз по чертежам сделанный, ещё в до компьютерную эпоху:)




Прикрепления: 5584180.jpg (180.6 Kb) · 7368698.jpg (146.6 Kb) · 4704445.jpg (158.1 Kb) · 1027956.jpg (165.6 Kb) · 4781049.jpg (154.1 Kb)

RSДата: Воскресенье, 28.03.2010, 00:29 | Сообщение # 23
Полковник
Группа: Мастера
Сообщений: 2464
Репутация: 130
Статус: Оффлайн
Очень интересные проекты, быстро строишь marader7403, удачи!

Стал отцом...двойня...счастлив...моделю помаленьку
С уважением, Сергей

marader7403Дата: Воскресенье, 28.03.2010, 01:58 | Сообщение # 24
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
Kool, - хороший броневик, вот только камуфляж напоминает пантеровский smile - а что с колесом передним случилось? Это Вы по чертежам М.Коломийца, из Танкомастера строили? У него заужен корпус - на всех фото он намного шире выглядит. Я сначало тоже на него повелся, даже листы раскроил - но потом нашел другой чертеж - опять в Танкомастере Шпаковского.

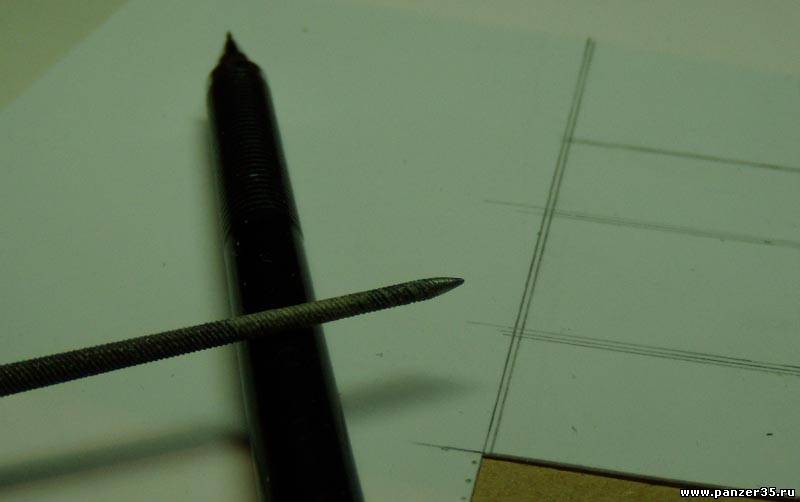

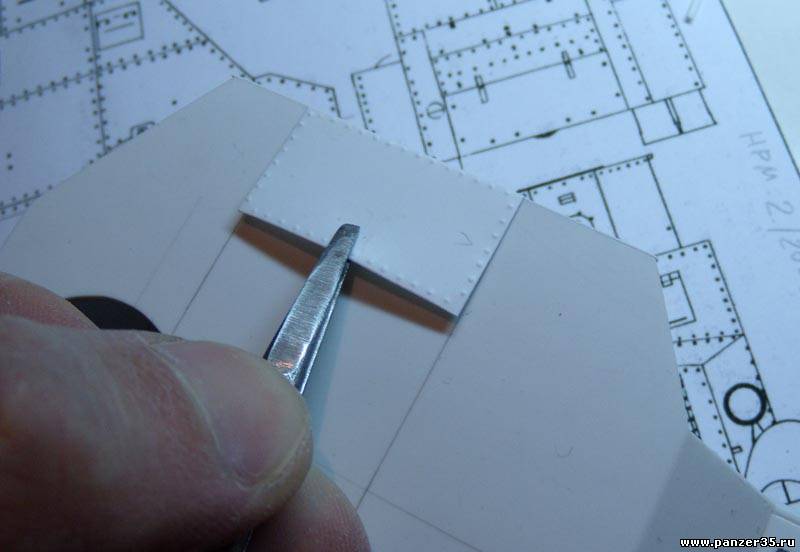

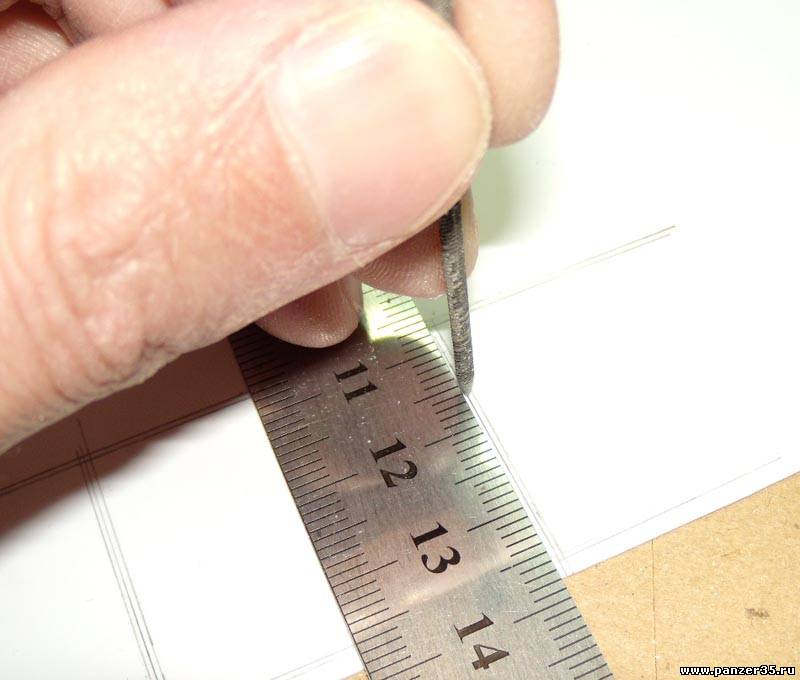

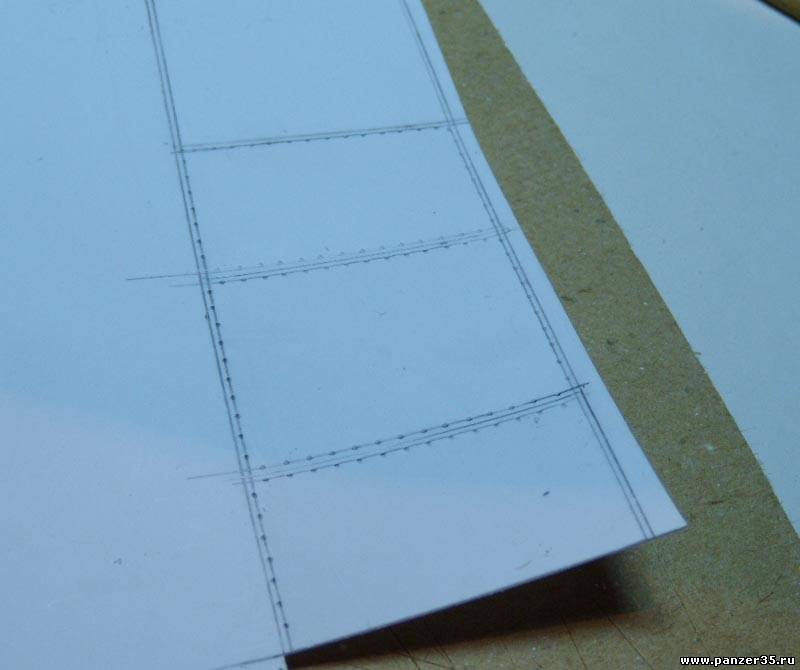

Начал оклеивать корпус полистиролом. Полистирол 0.3 мм - размечается с внутренней стороны по заклепочным швам и стыкам листов (размечать нужно в зеркалке). Заклепки накалываю круглым надфилем заточенным под иглу но носик затуплен - чтоб не прокалывал насквозь. Кладу рядом со швом линейку и ориентируясь по шкале накалываю каждые 2 мм (или больше - в зависимости от шага заклепок)Тут важно прилагать одинаковое усилие каждый раз чтоб заклепки выходили одинаковые. Под лист подкладываю картон. ВАЖНЫЙ МОМЕНТ - нужно сперва накалывать заклепки а потом обрезать лист по контуру. Если колоть сразу по краю то сильно коробится полистирол. После обрезки наждачкой подчищаю края и приклеиваю на основание по разметке. Клеить нужно только циакрином. Обычный клей для полистирола может растворить тонкий лист и появятся утяжины.




Прикрепления: 6493872.jpg (58.1 Kb) · 5408752.jpg (45.7 Kb) · 2482009.jpg (80.7 Kb) · 5533665.jpg (99.4 Kb) · 6588720.jpg (64.4 Kb)


С уважением, Владимир.

HawkДата: Воскресенье, 28.03.2010, 03:11 | Сообщение # 25
Сержант
Группа: Пользователи
Сообщений: 109
Репутация: 3
Статус: Оффлайн
Отлично получается!
Quote (marader7403)
У него заужен корпус - на всех фото он намного шире выглядит. Я сначало тоже на него повелся, даже листы раскроил - но потом нашел другой чертеж - опять в Танкомастере Шпаковского.

Владимир,чертежи из НРМ на UNL-35 уже смотрели?Что скажете,имеет ли смысл ориентироватся на них или тоже их придётся править?

Добавлено (28.03.2010, 03:11)
---------------------------------------------

Quote (marader7403)
Полистирол 0.3 мм

Извините за совсем уж тупой вопрос,а где Вы приобретаете листовой пластик толщиной от 0,3мм до 2мм?Где можно попробовать поискать?


С уважением,Василий.

Сообщение отредактировал Hawk - Воскресенье, 28.03.2010, 03:08

marader7403Дата: Воскресенье, 28.03.2010, 03:38 | Сообщение # 26
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
Василий спасибо, эти журналы еще не скачал, что то не выходит sad завтра попробую снова.
А по поводу чертежей - чем больше я с ними работаю, тем больше склоняюсь к мысли что правильного чертежа не может быть в принципе.
Исключение - оригинальные "синики" по которым истроился объект. Все остальные имеют расхождения в большей или меньшей степени. Так что сравнение и корректировка по фото обязательна - по крайней мере чтоб исправить грубые ляпы чертежника.
Полистирол я покупаю на фирме торгующей материалами для наружной рекламы. 0.3 - сейчас не продают( по крайней мере на Украине) есть толщины 0.5 , 1 , 1.5 , 2 , 3 мм Продаются в листах 1Х2 м. или около того. На Украине есть фирма АВЕРС - доставляет пластик по регионам. В России я не знаю, но есть на форуме как минимум один рекламщик - у него можно узнать.


С уважением, Владимир.

marader7403Дата: Воскресенье, 28.03.2010, 05:25 | Сообщение # 27
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн

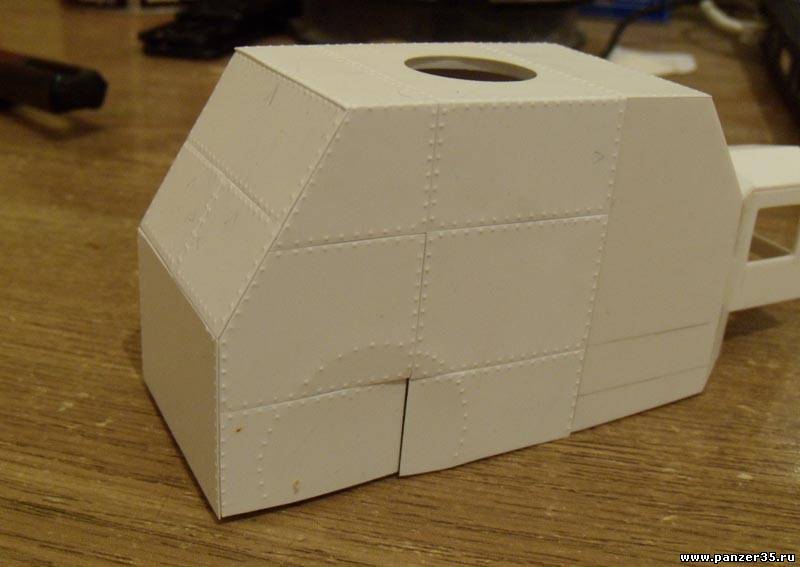

Оклеил заднюю часть броневика листами и загрунтовал крылья.

Прикрепления: 2944538.jpg (67.6 Kb) · 0892299.jpg (66.1 Kb)


С уважением, Владимир.

Kool1Дата: Воскресенье, 28.03.2010, 10:32 | Сообщение # 28
Группа: Удаленные





Quote (marader7403)
хороший броневик, вот только камуфляж напоминает пантеровский smile - а что с колесом передним случилось? Это Вы по чертежам М.Коломийца, из Танкомастера строили? У него заужен корпус - на всех фото он намного шире выглядит. Я сначало тоже на него повелся, даже листы раскроил - но потом нашел другой чертеж - опять в Танкомастере Шпаковского.

Ну прошу строго не судить покраску:) это довно было, колесо ушло на мастер модель, у него покрышка резиновая с хорошим рисунком, да так и не поставил, так как ,когда понял что не правильный броневичок получился,смысл потерялся....да чертёжик именно из танкомастера, а вот что за другие чертежи?из когого номера и года?вроде, почти весь танкомастер собрал....


Сообщение отредактировал Kool - Воскресенье, 28.03.2010, 10:33

marader7403Дата: Воскресенье, 28.03.2010, 12:57 | Сообщение # 29
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
Kool, - ну по окраскам испанцев вообще не очень понятно - они все крашены кое как - и сейчас не поймешь - какого цвета и сколько полос камуфляжа было на самом деле. А резина на ЗИС у меня похоже такая - же smile - я когда то в Киеве купил один комплект. Даже не знаю производителя но шина очень качественная. Но сейчас Зисовские колеса вроде 5.45 выпускает, хотя купить его сложновато.
Танкомастер годов 90-х, сейчас журнал не найду - куда то засунул sad - там схема мелкая - где то 48 масштаб, но по фото выглядит номного лучше чем тот что чертил коломиец. Хотя я подозремаю что эти броневики не только на ранние и поздние подразделялись biggrin


С уважением, Владимир.

marader7403Дата: Воскресенье, 28.03.2010, 13:18 | Сообщение # 30
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
Я вот думаю на счет подножек - по идее должно быть какое то рифление. Не знаю, были продольные гофры или какие то ячейки? У кого какие сображения, а то на фото этот момент не виден.
Прикрепления: 2378179.jpg (44.5 Kb)


С уважением, Владимир.
