RFM 5033 Pz.Kpfw IV ausf J Late Production 2 in 1
PanzerfaustДата: Воскресенье, 09.02.2020, 22:25 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
Здравствуйте!

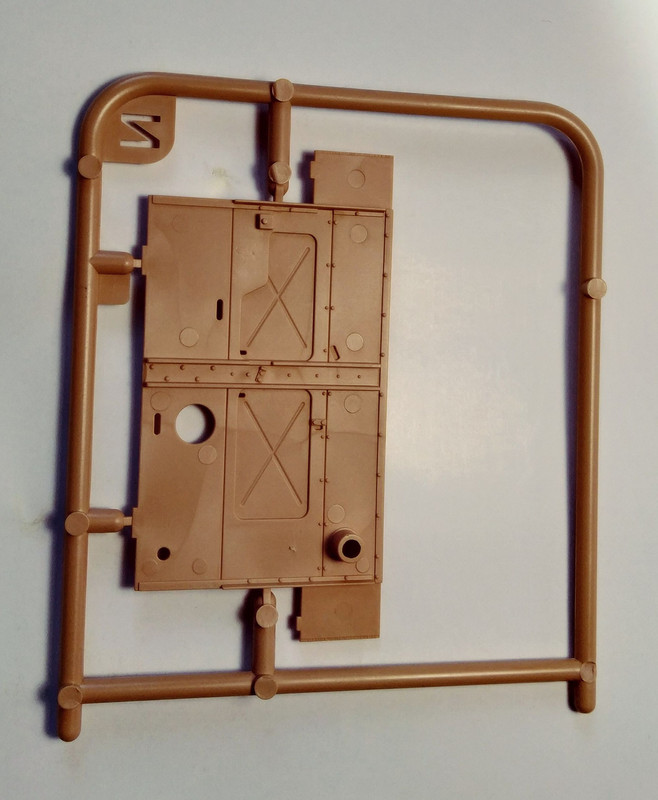

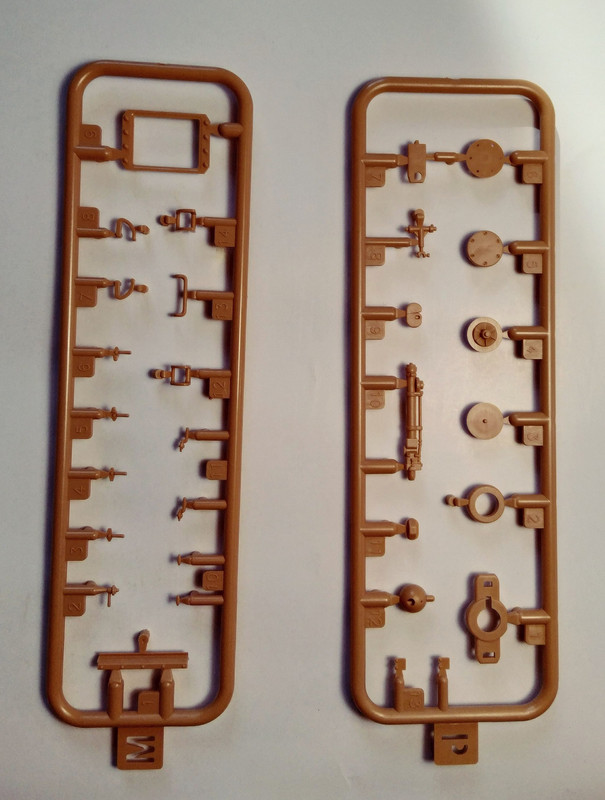

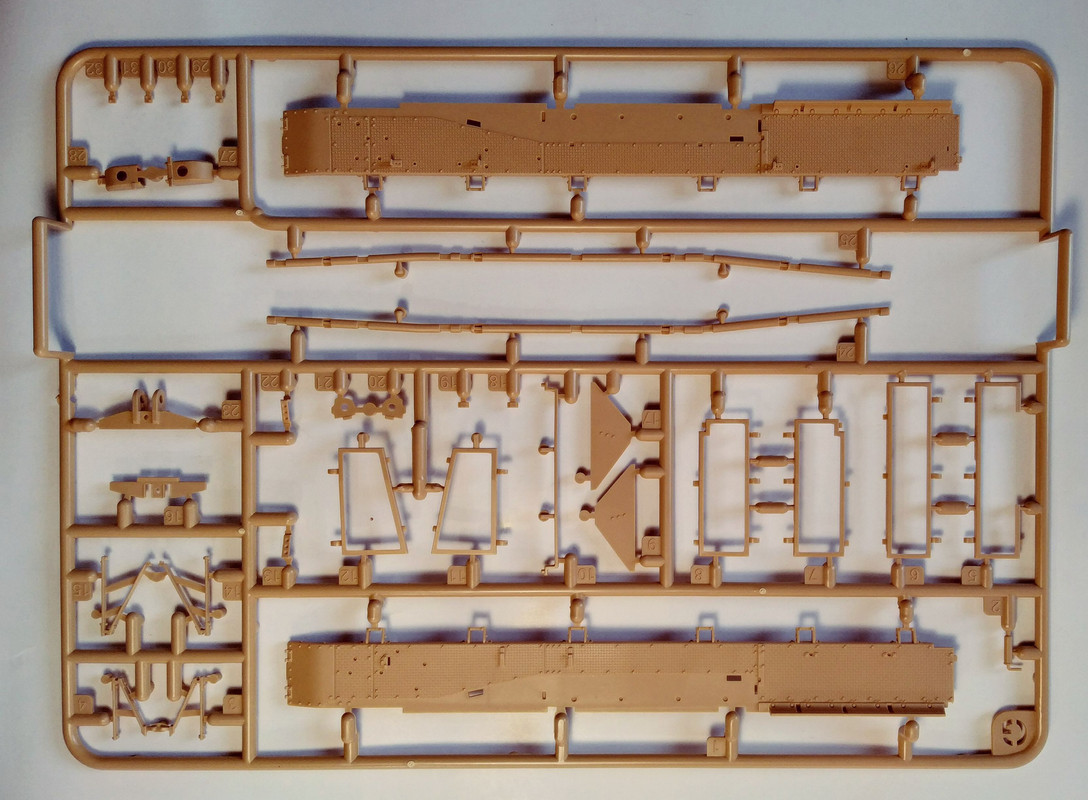

Выкладываю фото литников недавно приобретенного набора поздней "четверки". В наборе есть вариант линейного танка и машины управления для дивизионов самоходной артиллерии с командирской башенкой от Stug III и перископом sf14z.

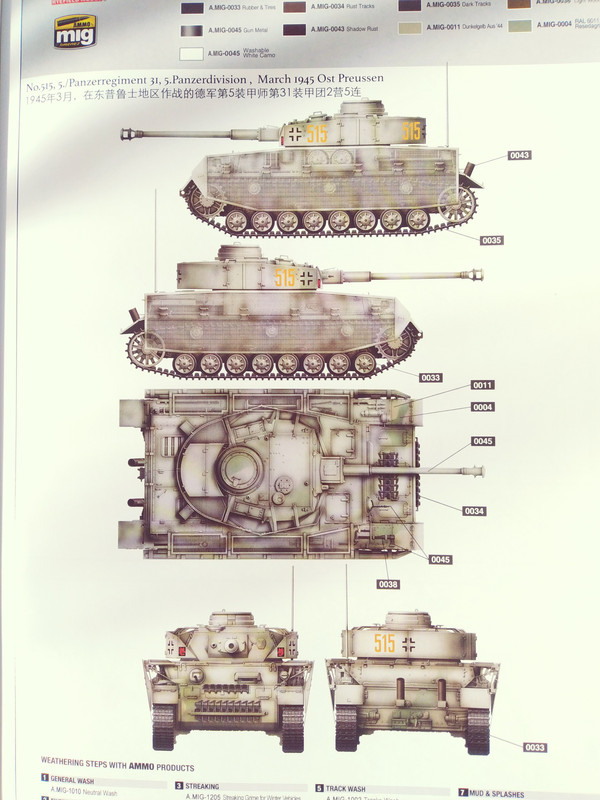

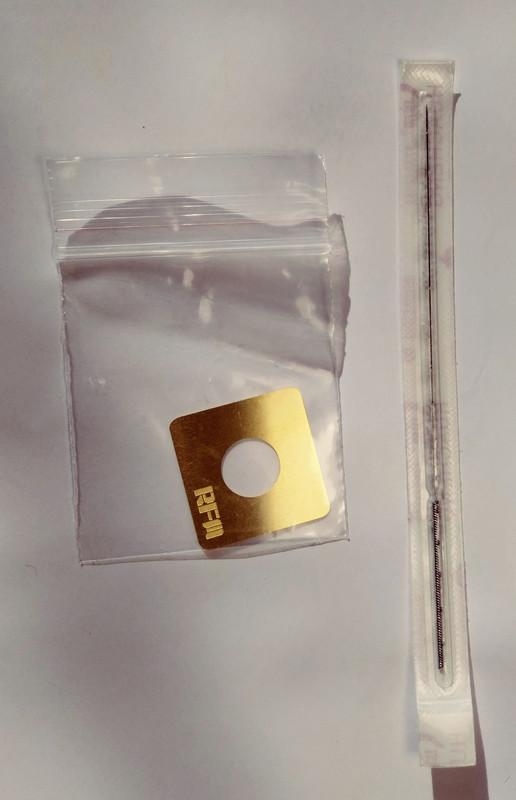

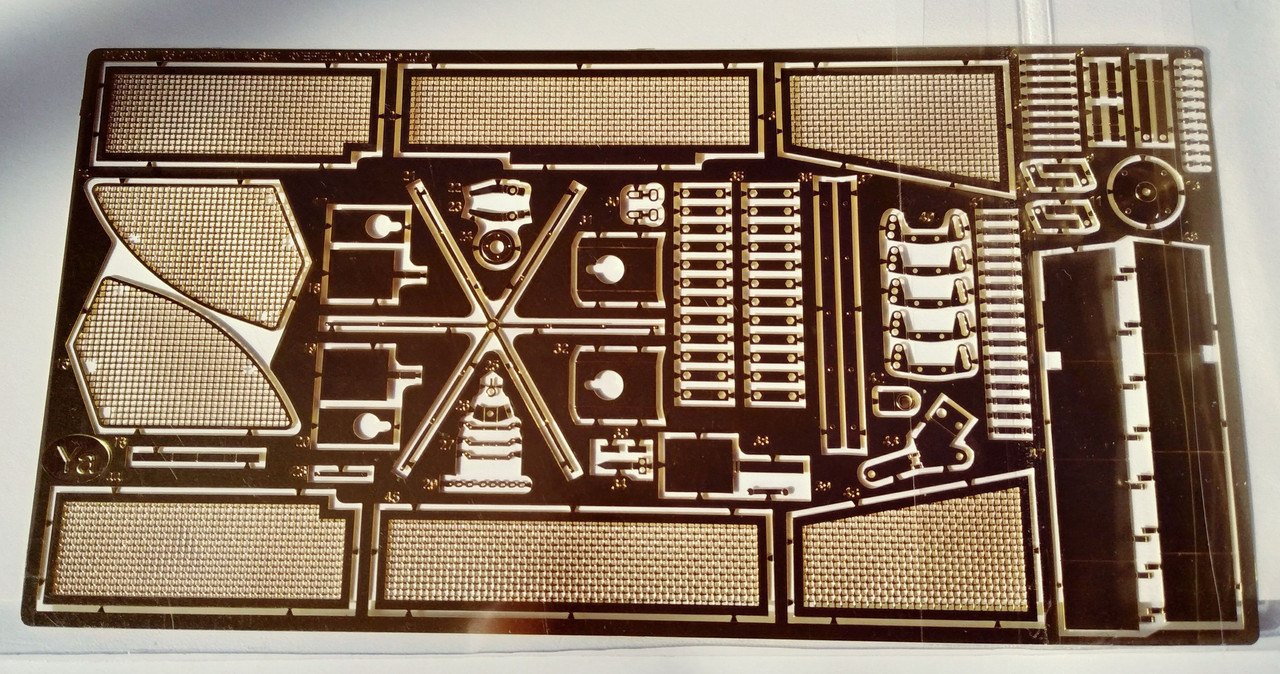

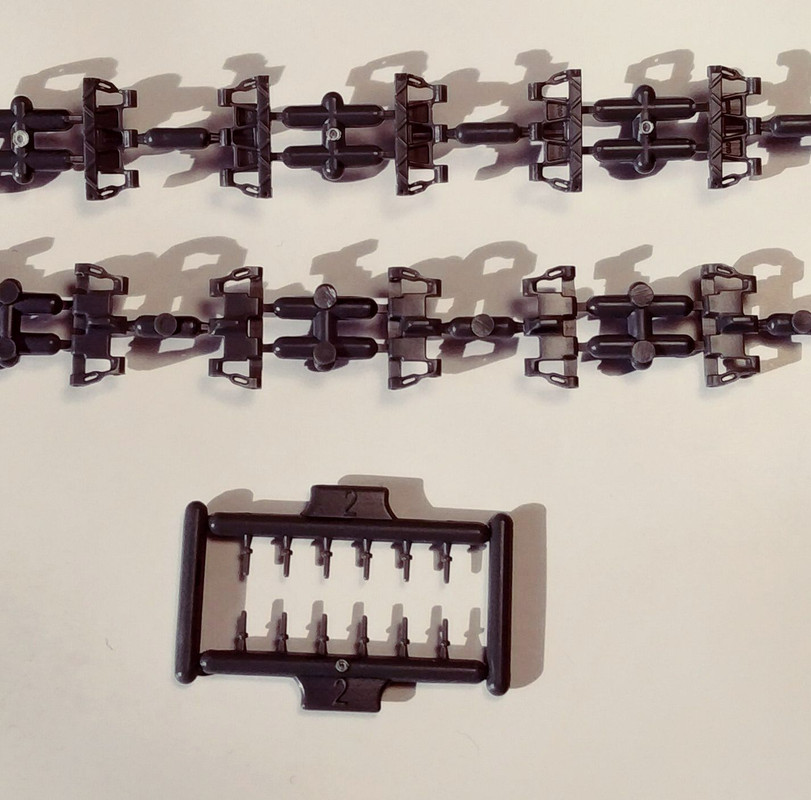

На литниках присутствуют элементы интерьера башни, но в инструкции об этом ни слова, есть лишь схема сборки казенной части орудия. В корпусе интерьера нет. Три варианта сборки командирской  башенки, кроме артиллерийского варианта есть оба варианта установки люка: откидной (до начала октября 44-го) и отодвигающийся в сторону (с октября 44-го). Ствол пластиковый одной деталью, зато три варианта дульного тормоза. Шасси позволяет собрать машину как с четырьмя поддерживающими роликами (сентябрь-ноябрь 1944) так и с тремя (декабрь 44 - апрель 45). Самих роликов четыре варианта. Люки доступа к трансмисси двух вариантов: с вентиляционным отверстием (до марта 45) и с поручнем (март-апрель 45). Оба вида ленивцев.  Траки пластиковые, даны небольшими литниками плюс полупальцы к ним. Есть пластиковое лекало для сборки гусеницы. Траки с скажем так ранним рисунком на грунтозацепе. В наборе есть два платы фототравления это экраны Тома и мелочевка (например датчики газовых индикаторов). Имеется трафарет для покраски катков.  Четрые варианта оркаски: два на линейные машины и два на артиллерийские.
Приятного просмотра. Извиняюсь за не очень высокое качество фото. При потребности могу перефотографировать отдельные элементы.



Сообщение отредактировал Panzerfaust - Вторник, 11.02.2020, 00:31

PanzerfaustДата: Воскресенье, 09.02.2020, 22:27 | Сообщение # 2
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
Продолжение












Сообщение отредактировал Panzerfaust - Вторник, 11.02.2020, 00:38

PanzerfaustДата: Воскресенье, 09.02.2020, 22:29 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
Продолжение











Сообщение отредактировал Panzerfaust - Вторник, 11.02.2020, 00:48

PanzerfaustДата: Воскресенье, 09.02.2020, 22:31 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
















Сообщение отредактировал Panzerfaust - Вторник, 11.02.2020, 00:55

PanzerfaustДата: Воскресенье, 09.02.2020, 22:34 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
Продолжение










Сообщение отредактировал Panzerfaust - Вторник, 11.02.2020, 01:01

PanzerfaustДата: Воскресенье, 09.02.2020, 22:43 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
Вложил башню и корпус в чертежи Panzer Tracts 4-3, а также немного замеров деталей ходовой.













Сообщение отредактировал Panzerfaust - Вторник, 11.02.2020, 01:10

shpongoutДата: Воскресенье, 09.02.2020, 23:00 | Сообщение # 7
Сержант
Группа: Пользователи
Сообщений: 222
Репутация: 24
Статус: Offline
Вы меня конечно извините, но на этих снимках не видно ровным счетом ничего. Самый большой снимок 1006 пикс. по большей стороне

ПавелДата: Воскресенье, 09.02.2020, 23:35 | Сообщение # 8
Лейтенант
Группа: Пользователи
Сообщений: 717
Репутация: 18
Статус: Offline
shpongout, есть и другие обзоры этого набора. Равно как и его сборка и разбор матчасти/похожести на прототип

Сообщение отредактировал Павел - Воскресенье, 09.02.2020, 23:38

LIMAДата: Понедельник, 10.02.2020, 00:20 | Сообщение # 9
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 906
Репутация: 123
Статус: Offline
Цитата Panzerfaust ()
В наборе насчитал аж три варианта детали основания башни. Зачем...

Скорее всего, планируется целая линейка машин. Если Вы заметили, то набор недвусмысленно намекает на модель с интерьером.

Цитата Павел ()
разбор матчасти/похожести на прототип

А где можно посмотреть?

ПавелДата: Понедельник, 10.02.2020, 10:22 | Сообщение # 10
Лейтенант
Группа: Пользователи
Сообщений: 717
Репутация: 18
Статус: Offline
LIMA, я про Ваш блог на соседнем ресурсе smile

LIMAДата: Понедельник, 10.02.2020, 14:11 | Сообщение # 11
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 906
Репутация: 123
Статус: Offline
Павел, подумал, что уже до меня сделали:)))

grafДата: Понедельник, 10.02.2020, 15:04 | Сообщение # 12
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline
Цитата Павел ()
LIMA, я про Ваш блог на соседнем ресурсе
а можно ссылочку?

PanzerfaustДата: Вторник, 11.02.2020, 01:12 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 40
Репутация: 2
Статус: Offline
Установил себе Postimage, перезалил все фото в лучшем качестве. Извиняюсь за изначальную халтуру, приятно просмотра.

ПайперДата: Вторник, 11.02.2020, 02:06 | Сообщение # 14
Ген. Секретарь ООН
Группа: Администраторы
Сообщений: 3943
Репутация: 266
Статус: Offline
Mr. Panzerfaust, up

Don`t war, make kits ;)

eckeisenДата: Воскресенье, 23.02.2020, 14:39 | Сообщение # 15
Рядовой
Группа: Пользователи
Сообщений: 31
Репутация: 0
Статус: Offline
Немного жаль, что упрощены тележки опорных катков; придётся или пилить родные, или покупать набор от AFV Club, или клонировать тележки Дракона от короткоствольных четвёрок, или тележки от AFV. Конечно, на диораме это не заметно, но самому приятно собрать рабочую подвеску четвёрки.
