Друзья, а рассуждения примерно следующие: такая крышка, как на машине ЦМВС, причем образца 36 г., с левой стороны в единственном экземпляре. На машинах в Пароле и Миккели они одинаковые и видимые шляпки болтов и гайка расположены в плоском углублении, хотя они 39 г. выпуска. Если верить книге М.Коломийца, то такая крышка редуктора ставилась с 34 г. На опытном образце она была вот такая
Почему шляпки болтов и гайки находились в углублении, а не на возвышении? Думаю объяснение само по себе простое: Сильно выпирающие части возле вращающейся звездочки могут способствовать её заклиниванию посторонними предметами. Сама крышка не плоская, а с возвышением к оси. oddity75, дал интересную схему, где видно, что крышка фактически закреплена на шпильках которые перпендикулярны корпусу, чем и объясняется необходимостью углубления в крышке параллельного корпусу во избежания перекоса или срыва резьбы.
А что за лючок такой квадратный? Передоработка финнов?
Думаю, что да. На наших машинах его нет. Видимо фины решили, что для эксплуатации в этом месте нужен доступ к какому-то узлу.
Цитатаoddity75 ()
Думаю, что это крепление грязеочистителя ведущего колеса, свойственное поздним машинам
Я с этой версией не соглашусь и вот почему: для крепления достаточно просто приложить к броне накладку ( можно посмотреть на грязеочистители на других машинах) Здесь же видно что между корпусом и накладкой находится герметизирующая прокладка, которая свидетельствует о наличии в корпусе под ней отверстия С уважением, Валерий.
Сообщение отредактировал Valesh - Среда, 11.12.2013, 20:19
Я с этой версией не соглашусь и вот почему: для крепления достаточно просто приложить к броне накладку ( можно посмотреть на грязеочистители на других машинах)
Вот несколько фото грязеочистителя, в том числе и на финской машине:
Тоже на КВ-1:
ЦитатаValesh ()
Здесь же видно что между корпусом и накладкой находится герметизирующая прокладка, которая свидетельствует о наличии в корпусе под ней отверстия
Валерий, я, честное слово, не вижу никаких прокладок, мне видится сварной шов, т.е. пластины приварены:
ЦитатаValesh ()
Видимо фины решили, что для эксплуатации в этом месте нужен доступ к какому-то узлу
А как быть с второй пластиной, приваренной на бронировку тележки? Там точно нет никаких "узлов", впрочем в корпусе в этом месте тоже.
Моя версия- грязеочиститель и его крепления монтировался на эту машину во время ремонта. В этом случае никто не станет рассверливать борт, резать резьбу и т.д., проще наварить крепления (пластины) в нужном месте. Хотя должен признать, что по приведенным выше фото, ни конструкция, ни точки крепления грязеочистителя не понятны. Поэтому это только версия (одна из....). С уважением, Максим.
oddity75, против такой версии ни чего не имею. Но, судя по представленным вами фото и покопавшись в своих, обратил внимание, что грязеочистители имеются только на машинах образца 39 г. с пушкой Л-10, да и то не на всех.
Если увеличить ваши две верхние правые фото, то отчетливо видно, что эти пластины закреплены вот в этих местах (стрелки)
при этом расположение накладок не совпадает с углом расположения очистителя....
Зачем эти накладки понадобились финам? Думаю так и остается вопросом?????? С уважением, Валерий.
Сообщение отредактировал Valesh - Четверг, 12.12.2013, 17:55
Если увеличить ваши две верхние правые фото, то отчетливо видно, что эти пластины закреплены вот в этих местах (стрелки)
Ну, на таком вылете (плече) грязеочиститель не может быть закреплен только в одной точке, консольно. Так его ветром оторвет, не говоря уж про комья грязи.
ЦитатаValesh ()
Зачем эти накладки понадобились финам? Думаю так и остается вопросом??????
Я думаю, что это и есть 2-я и 3-я точки крепления.

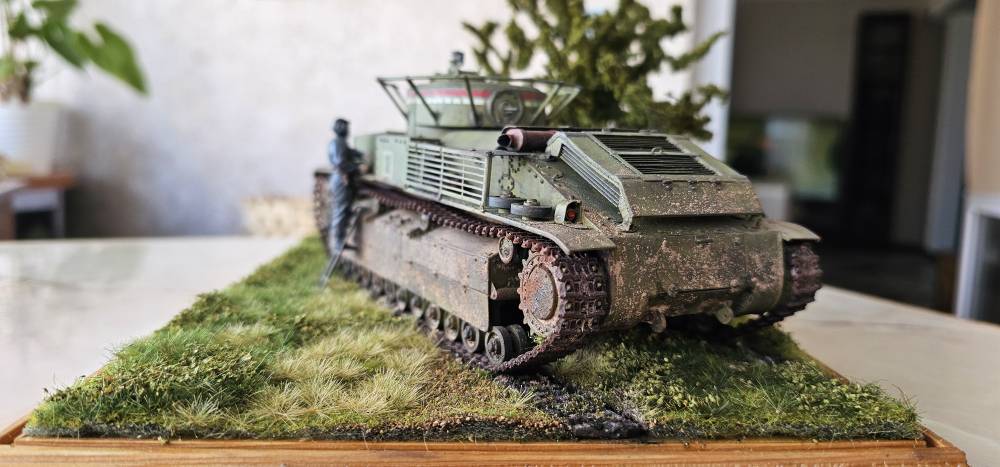

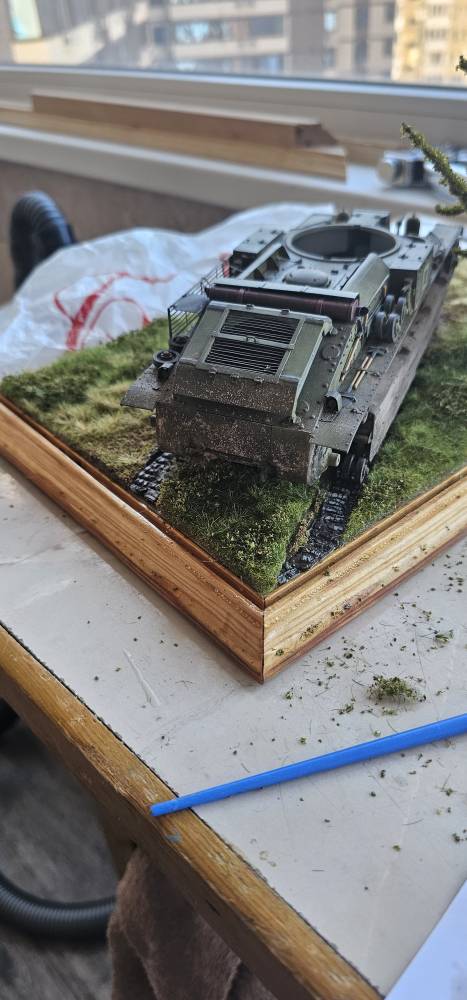

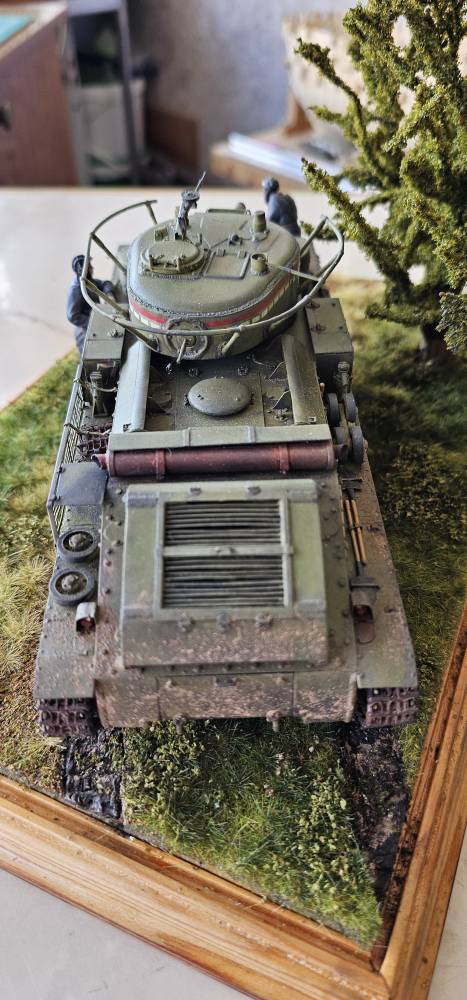

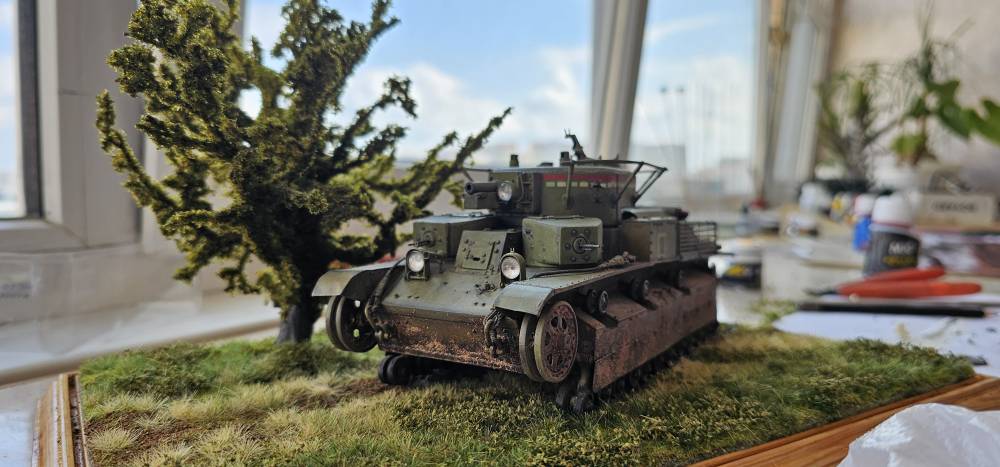

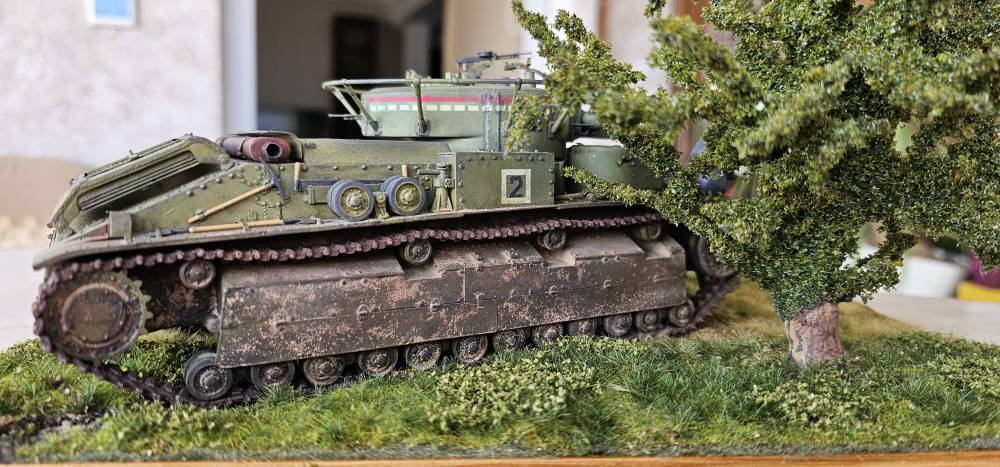

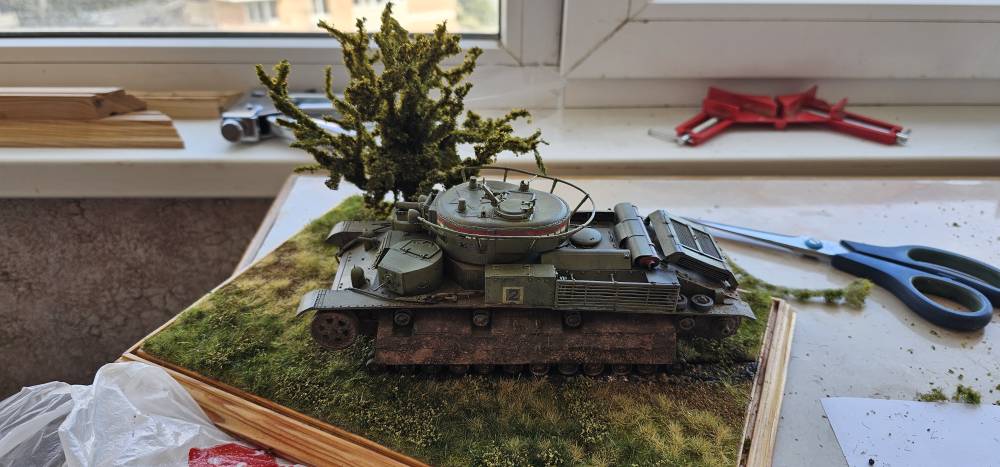

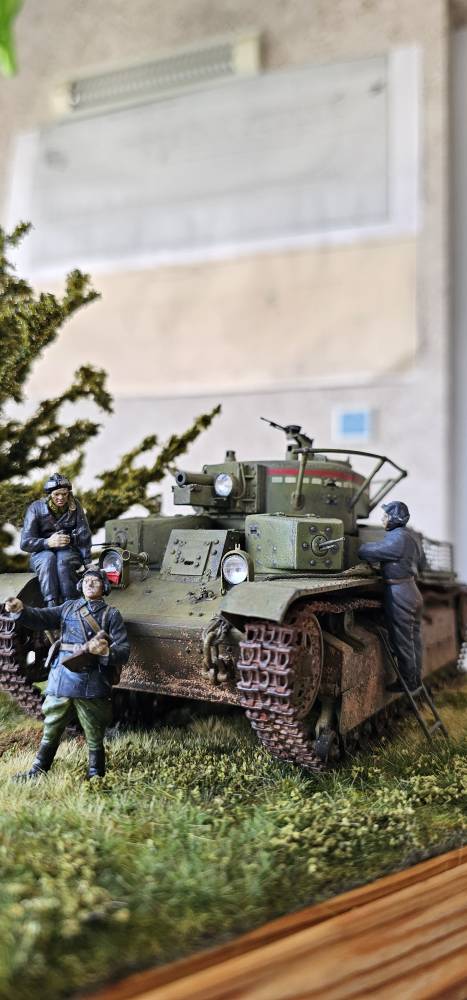

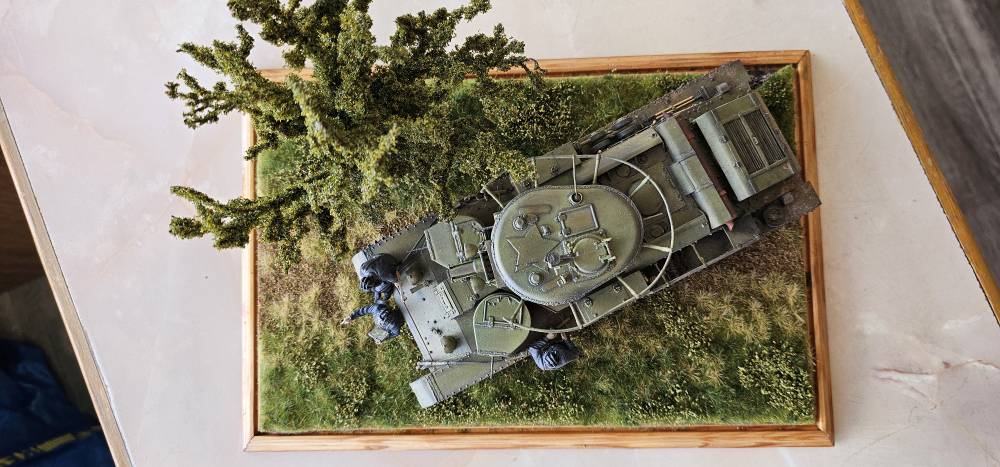

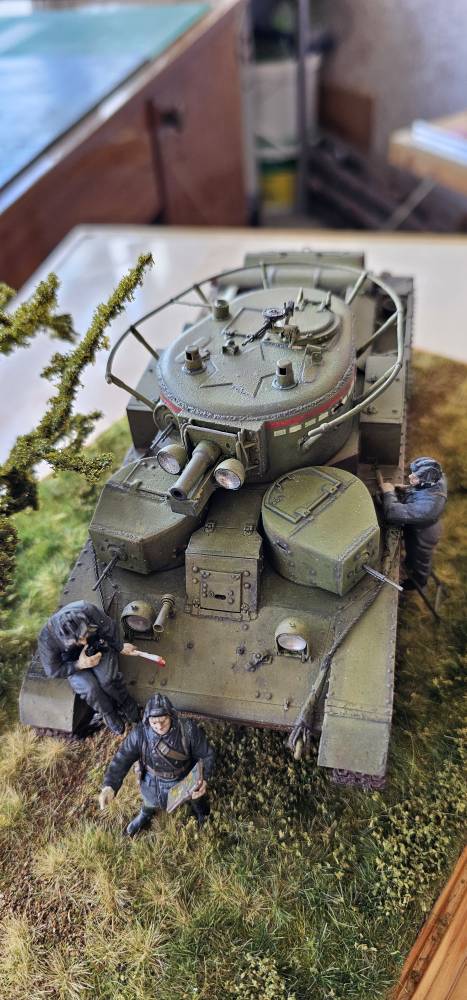

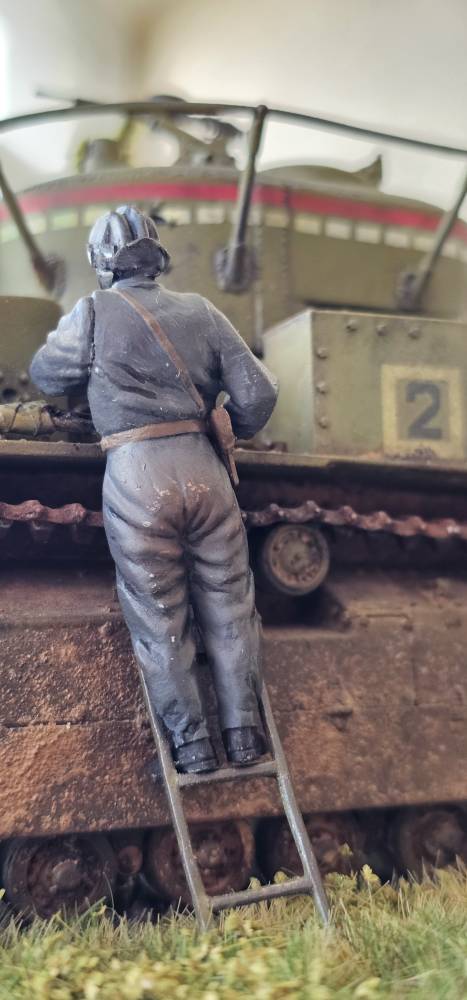

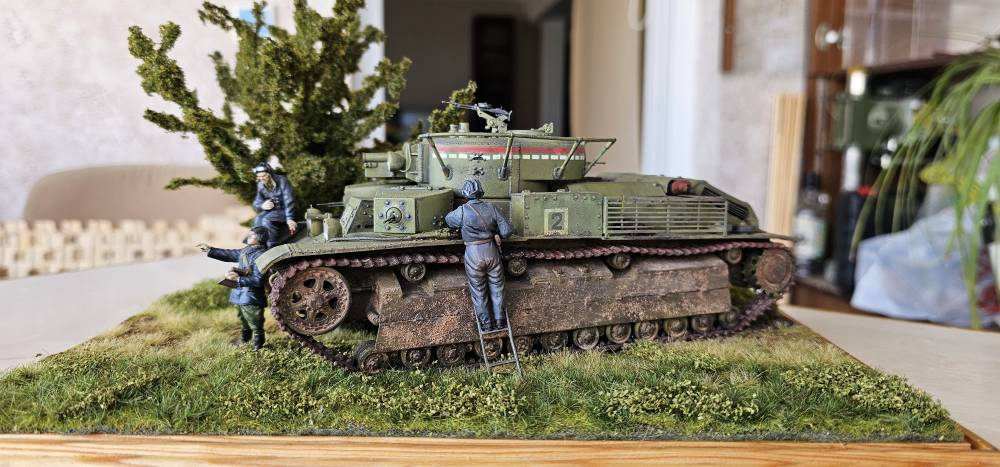

Всем Привет!!!! Наконец я смог войти на сайт. Каким-то чудом.... очень хотелось поделиться, что мой долгострой завершен. Кто уже не помнит, но все упиралось в катки, которые я долго ждал от одного нашего коллеги, но так и не дождался. А вот в позапрошлом году на ОЗОНе наткнулся на набор за 1 500р. Еще годик он у меня пролежал, но потом я все-таки приступил к окончанию проекта С уважением, Валерий.

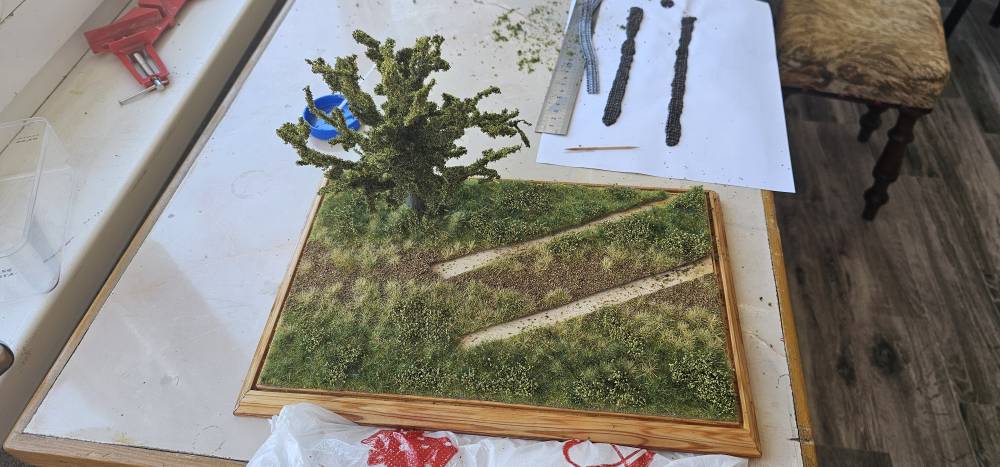

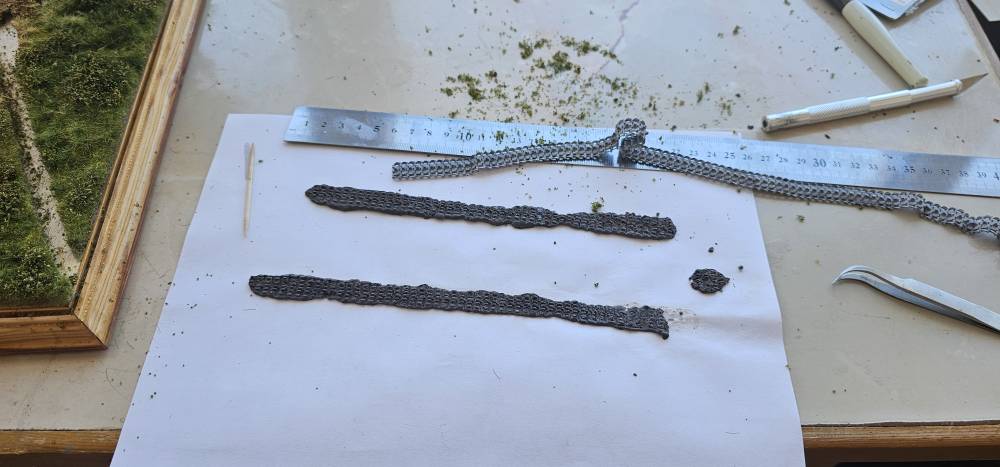

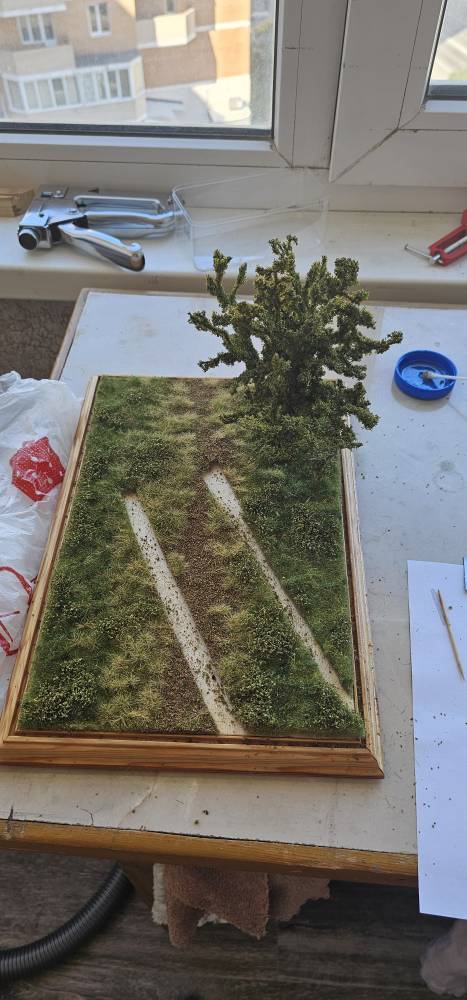

Проба вставки в фоторедактор. немного предыстории.... получилось так, что модель долгое время пролежала в шкафу на лоджии и пластик немного стал не тем которым был с самого начала. Это я ощутил, когда грунтовал модель... Чуть было не выкинул её в помойку.... но вспомнив сколько было в нее вложено, взял себя в руки и доделал

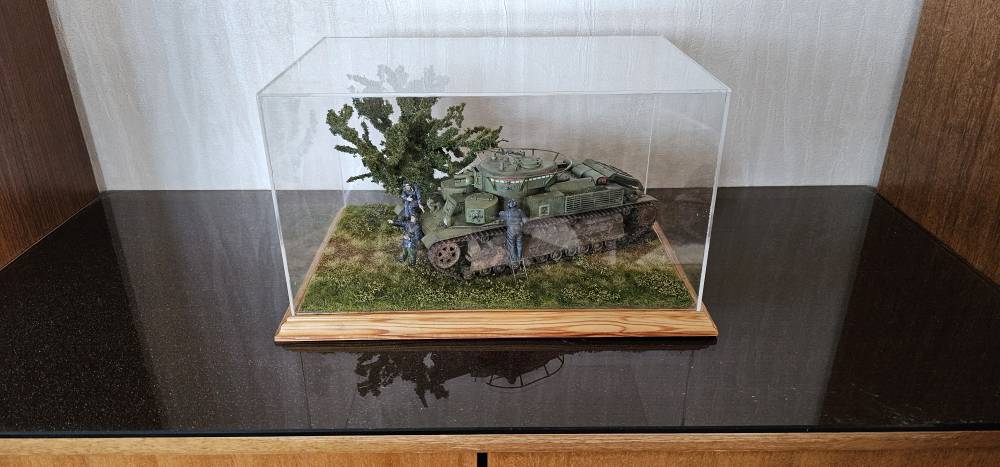

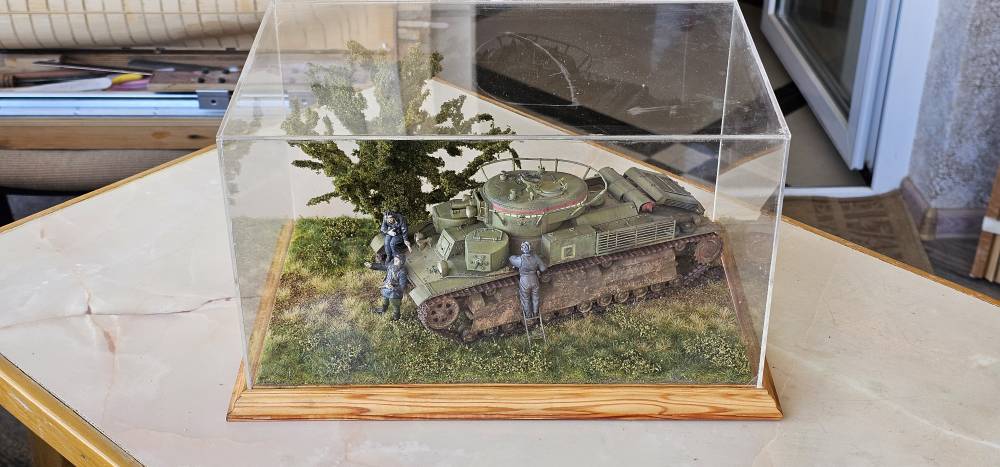

Добрый день,Здорово получилось, красота. Да и оформление модели (подставка, прозрачный бокс...) на высоте. Мои поздравления с окончанием работы!
Спасибо большое!!!
Друзья, потерял контакт Neo (Артёма Николаева) т.к. не могу войти в Скайп. Смотрю по его профилю, что он вроде как 5 лет не заходил. Может у кого есть его тел., поделитесь или передайте ему мой - Напишу свой: +7(918)317-04-30 Еду в Питер на Всероссийские соревнования:открытый Кубок Главкома ВМФ и Чемпионат России.стендовые модели (С), думал может увидимся. С уважением, Валерий.

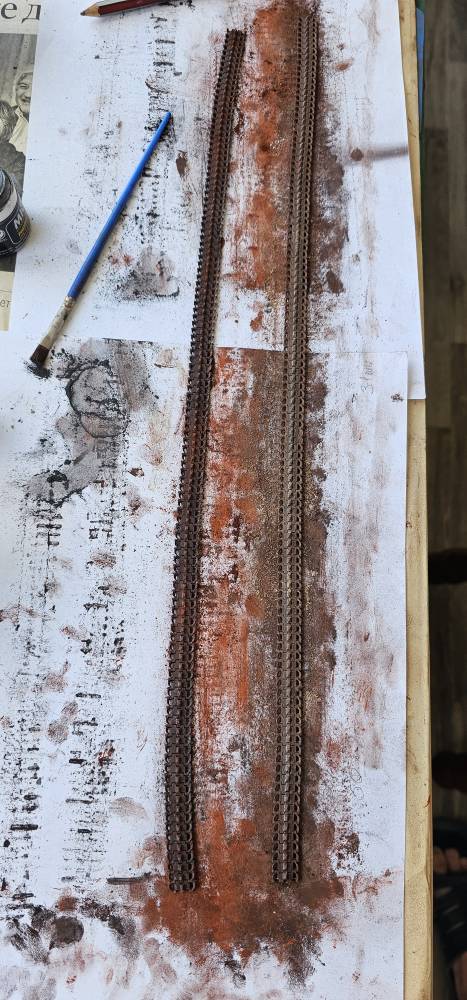

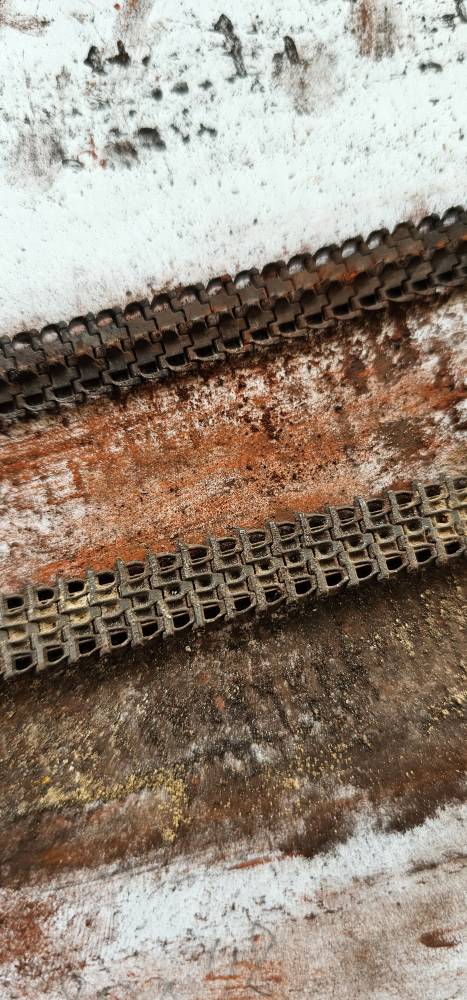

это, конечно, не Сантиссима, но мои поздравления! месяц назад получил "подарок" производства Алангер))))) и сразу купил на Зозоне катки и траки. Валера, главное, что не бросил, довел до конца. и, при чем, отличный результат! Моё почтение!
Да, не мог я не закончить этот проект, ну, не мог конечно.... А сколько химии было куплено для БТТ...

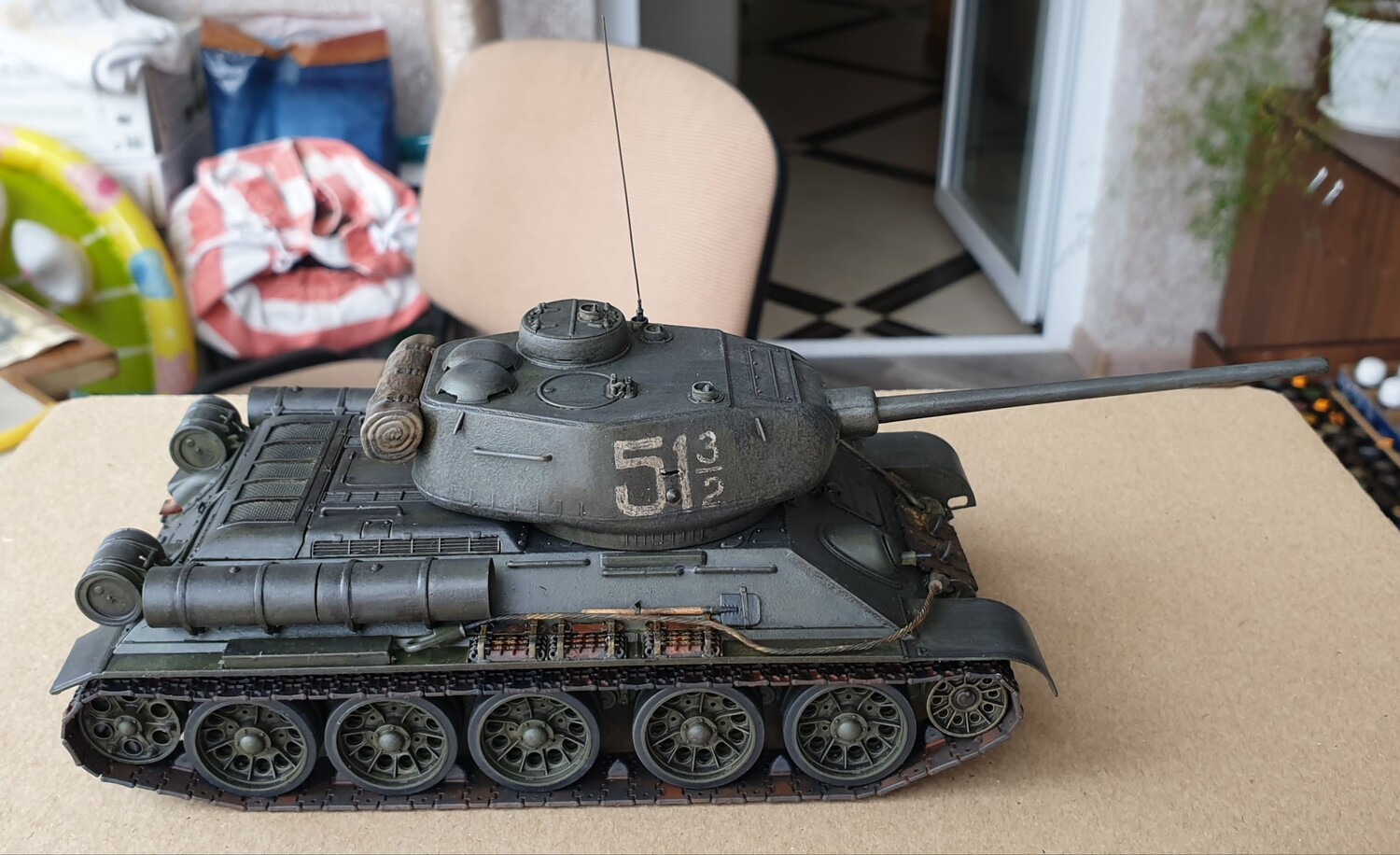

Кстати решил его закончить еще после того, как у меня взводный по училищу заказал Т-34-85, так как у него отец на нем войну в Праге закончил. Конечно я там особо не изгалялся по хотению заказчика, только везерингом обошелся
