Т-80 - "40 лет на службе"
|
|
| novik1967 | Дата: Вторник, 28.09.2021, 19:03 | Сообщение # 1081 |
 Майор
Группа: Участники
Сообщений: 1121
Репутация: 17
Статус: Оффлайн
| Цитата Model4assembly (  ) какая разница
Категорически на ТЫ.
Саша
|
| |
| |
| Model4assembly | Дата: Вторник, 28.09.2021, 19:14 | Сообщение # 1082 |
 Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн
| Цитата novik1967 ( ) супруга ругается)) Где, говорит , готовые)))
|
| |
| |
| Model4assembly | Дата: Понедельник, 04.10.2021, 19:02 | Сообщение # 1083 |
|
Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн
| Тут подъехала фотограмметрия на Ковровский Т-80Б.
Ну и сравнение с колпаком Т-64. Явное различие в скулах башни.
и наложение колпаков друг на друга на скорую руку
Сообщение отредактировал Model4assembly - Понедельник, 04.10.2021, 19:02 |
| |
| |
| siba219 | Дата: Среда, 06.10.2021, 10:40 | Сообщение # 1084 |
|
Лейтенант
Группа: Участники
Сообщений: 857
Репутация: 54
Статус: Оффлайн
| Цитата Model4assembly ( ) и наложение колпаков друг на друга на скорую руку
Почему-то наложения на виде сверху и на аксонометрии немного отличаются.
На аксонометрии хорошо видно, что нужно подточить, а что нарастить на башне Т-64Б. По-моему отличный результат.
Ещё пара моментов:
1) у ранней башни Т-80Б есть характерная для поздних башен ступенька на корме в районе стыка крыши с колпаком;
2) только слева нет ступеньки в районе бронировки погона около люка наводчика
С уважением, Андрей.
|
| |
| |
| Borh | Дата: Четверг, 07.10.2021, 09:24 | Сообщение # 1085 |
 Сержант
Группа: Пользователи
Сообщений: 315
Репутация: 11
Статус: Оффлайн
| Цитата siba219 ( ) Почему-то наложения на виде сверху и на аксонометрии немного отличаются.'
это ранний немного неудачный вариант масштабирования
вот финалка (стоит учитывать что башня 64ки с надбоем, поэтому у нее борта и корма "толще")
и срезанные ящики и и траки что бы лучше геометрию было видно
Цитата siba219 ( ) 2) только слева нет ступеньки в районе бронировки погона около люка наводчика
а левый вот
ну и еще момент, у этой машины входное окно 1Г42 не скошено как на поздних машинах
Сообщение отредактировал Borh - Четверг, 07.10.2021, 09:27 |
| |
| |
| siba219 | Дата: Четверг, 07.10.2021, 16:41 | Сообщение # 1086 |
|
Лейтенант
Группа: Участники
Сообщений: 857
Репутация: 54
Статус: Оффлайн
| Цитата Borh ( ) не очень понял вопрос, но правый борт на скане не получился почти полностью(кормовая часть)
по правому борту одинаково у обеих башен.
С уважением, Андрей.
|
| |
| |
| Model4assembly | Дата: Четверг, 04.11.2021, 12:28 | Сообщение # 1087 |
|
Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн

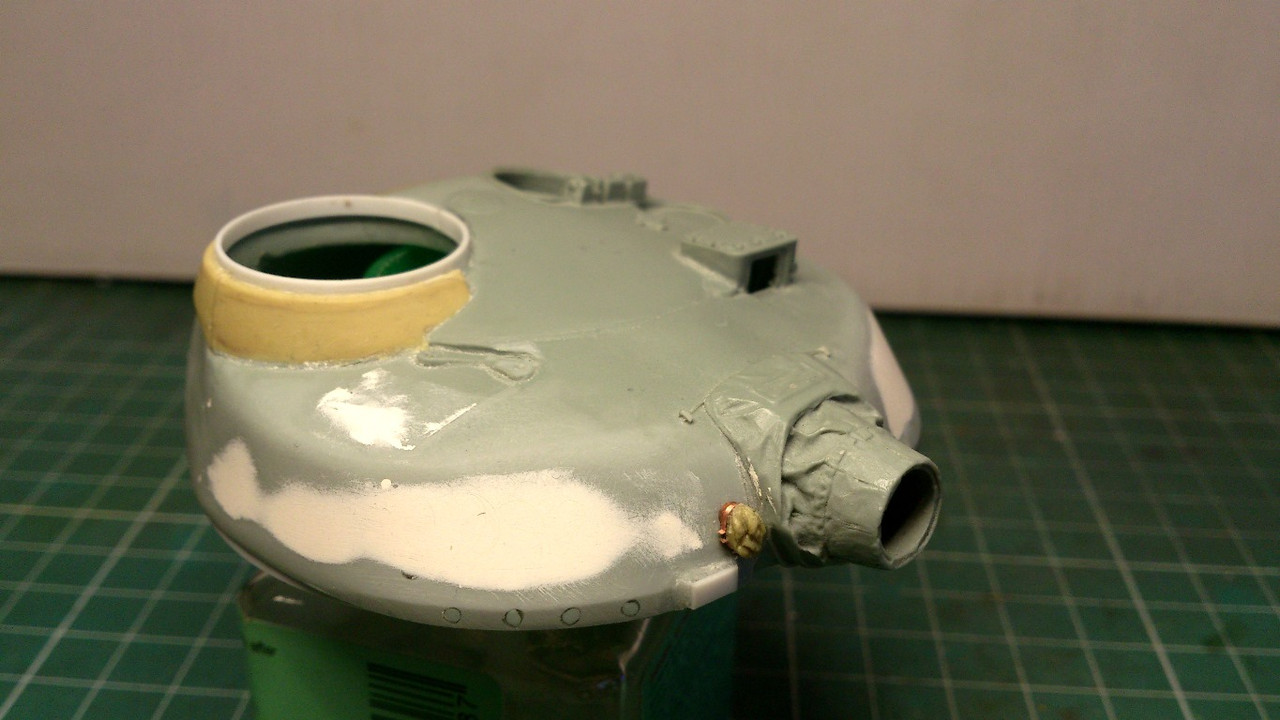

| Доброго дня. Пока жду травло на БВМ, решил все таки запилить ранний Т-80 с 9к112. Тем более для реализации модели почти все есть))
За основу взял Т-80Б от трубача и колпак из набора Miniarm B35008 то Т-64. Первоночально решил поработать над колпаком и придать ему форму близкую к прототипу. Основные контуры придал с помощью наждака и тамиевской шпатлевки.
|
| |
| |
| Сергей77 | Дата: Пятница, 05.11.2021, 22:38 | Сообщение # 1088 |
 Полковник
Группа: Пользователи
Сообщений: 2458
Репутация: 37
Статус: Оффлайн
| Вклинюсь со своим вопросом...Т-84 вроде тож из Т-80 вырос)))))
Башня на модели Т-84 (Трамп 09511) смотрится мелкой,кажись китайцы опять намудрили...
Кто подкинет размеры голой башни по основным габаритам?
|
| |
| |
| Model4assembly | Дата: Пятница, 05.11.2021, 22:57 | Сообщение # 1089 |
|
Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн
| Цитата Сергей77 ( ) Башня на модели Т-84 (Трамп 09511) смотрится мелкой,кажись китайцы опять намудрили...Кто подкинет размеры голой башни по основным габаритам? |
| |
| |
| Сергей77 | Дата: Суббота, 06.11.2021, 11:59 | Сообщение # 1090 |
|
Полковник
Группа: Пользователи
Сообщений: 2458
Репутация: 37
Статус: Оффлайн
| Model4assembly, просто глянул,как вы добавили габаритов к литой башне трампа,закралось сомнение и по сварной....
|
| |
| |
| Model4assembly | Дата: Суббота, 06.11.2021, 13:07 | Сообщение # 1091 |
|
Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн
| Цитата Сергей77 ( ) просто глянул,как вы добавили габаритов к литой башне трампа,закралось сомнение и по сварной....
Сообщение отредактировал Model4assembly - Суббота, 06.11.2021, 20:18 |
| |
| |
| Сергей77 | Дата: Суббота, 06.11.2021, 22:28 | Сообщение # 1092 |
|
Полковник
Группа: Пользователи
Сообщений: 2458
Репутация: 37
Статус: Оффлайн
| Приедет модель-примерно будет ясность,что там трамп наваял по отношению к реалу....
Спасибо за материалы.
Приехала коробка,сравню с башней от Т-90 (сварной),примерные габариты я думаю схожи будут,а там к корпусу и сверка с фото....
Сообщение отредактировал Сергей77 - Среда, 10.11.2021, 22:15 |
| |
| |
| Сергей77 | Дата: Понедельник, 22.11.2021, 09:26 | Сообщение # 1093 |
|
Полковник
Группа: Пользователи
Сообщений: 2458
Репутация: 37
Статус: Оффлайн
| Нашелся чертежик крыши сварно-катанной башни Т-84,пересчитал ширину-один в один...так что видимо при фотографировании моделей происходит искажение...
|
| |
| |
| Model4assembly | Дата: Понедельник, 22.11.2021, 13:07 | Сообщение # 1094 |
|
Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн
| Цитата Сергей77 ( ) Нашелся чертежик крыши сварно-катанной башни Т-84,пересчитал ширину-один в один...так что видимо при фотографировании моделей происходит искажение...
|
| |
| |
| Model4assembly | Дата: Суббота, 15.01.2022, 13:10 | Сообщение # 1095 |
|
Сержант
Группа: Участники
Сообщений: 538
Репутация: 73
Статус: Оффлайн
| Итак., еще немного работ по колпаку
Вставил оптику в 1Г42 ( по старинке из ДВД диска)
Сделал заново фланец и крепления прицела ТПН
Люк НО из набора Т-80Б
|
| |
| |
