Форум моделистов » Другие виды техники » Флот » Schnellboot S-100 Revell, 1:72
Schnellboot S-100 Revell, 1:72
ПравшаДата: Воскресенье, 07.11.2010, 12:19 | Сообщение # 1
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Прежде чем приступить к постройке модели,я стараюсь собрать максимальное количество материала- архивных фоток и чертежей,описаний и книг.Углубившись в тему,выбираю самое необходимое.
Нашел и распечатал архивные фотографии, "Морскую коллекцию" 2/1999.И в своих запасах-"Армейскую серию" №30,посвященную униформе Кригсмарине.

Итак,приступаю.
На ревелловкий "шнелльбот" есть травление от "Griffon model"На фотках смотрится очень эффектно...Но приглядевшись к архивным снимкам и к травлу,заметил некоторые,скажем так,несоответствия.А вот торпеды,стволы и щиты орудий хороши.Подумав,решил все доработки делать руками.
Начинаю с мелочевки- резиновой лодки и торпед/при изучении прототипа узнал,что на шнелльботах использовались только G7а.Впрочем,оно и понятно-зачем торпедному катеру электрические бесследные торпеды./
Итак,доработанные торпеды и лодка.

Прикупил ревелловский же набор моряков-подходит для шнелльбота и лодки VIIc

Прикрепления: 5084722.jpg(71.6 Kb) · 4725434.jpg(66.2 Kb) · 9909273.jpg(94.9 Kb) · 5213652.jpg(66.2 Kb)


Сообщение отредактировал Levscha - Воскресенье, 07.11.2010, 12:23

JBITДата: Воскресенье, 07.11.2010, 12:32 | Сообщение # 2
Майор
Группа: Пользователи
Сообщений: 1246
Репутация: 75
Статус: Offline
Интересно, удачи вам в сборке!

Pz.III Ausf.F
ГАЗ-233014 Тигр
ГАЗ-69М

ПравшаДата: Вторник, 09.11.2010, 03:26 | Сообщение # 3
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Итак,продолжу.
Патрубки системы выхлопа дизелей просто обозначены на корпусе.Решил доработать.Засверлил отверстия,вставил подходяшие по диаметру тонкие трубки.Отверстия выше ватерлинии...Выпускные патрубки корабельных помп.
Сделал правый торпедный аппарат с открытой крышкой.

Прикрепления: 6286980.jpg(80.0 Kb) · 8101552.jpg(88.0 Kb)

Кот-матросДата: Вторник, 09.11.2010, 06:44 | Сообщение # 4
Лейтенант
Группа: Пользователи
Сообщений: 678
Репутация: 13
Статус: Offline
М-хобби 7-09 в помощь!
там статья по другой модели 100, но может пригодится.

UlisДата: Вторник, 09.11.2010, 12:58 | Сообщение # 5
Генерал-полковник Организации Варшавск. договора
Группа: Мастера
Сообщений: 9555
Репутация: 241
Статус: Offline
Ура!!! КораблиК!!! clap

С уважением, Олег..

ПравшаДата: Вторник, 30.11.2010, 22:13 | Сообщение # 6
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Итак,боевая рубка.
Сравнивая архивные фото с тем,что дает Ревелл,видим ...некоторые упрощения. У модели "передняя панель" плоская.Добавил справа и слева кусочки пластика толщиной 1.5 мм и детали из фольги. Переговорные трубы /на архивном фото-справа/установлю после сборки рубки.Тумба "надводной прицельной оптики" тоже не очень правильная,переделал и кое-что добавил.
Загрунтовал и покрасил торпеды.

Прикрепления: 1276391.jpg(86.5 Kb) · 2008020.jpg(35.0 Kb) · 8537748.jpg(87.1 Kb) · 0060900.jpg(45.5 Kb)

ПравшаДата: Вторник, 30.11.2010, 22:24 | Сообщение # 7
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline

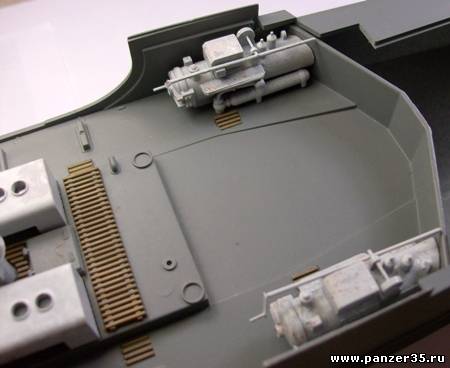

Чуть доработал торпедные аппараты. Крышку правого открыл /набор не позволяет сделать открытую крышку ТА./
Выбрал пластик,вставил трубу из фольги.Доработал внутреннюю сторону крышки той же фольгой.
Загрунтовал корпус и палубы...пока всё это-отдельные подсборки.

Прикрепления: 2796435.jpg(20.4 Kb) · 1411186.jpg(73.3 Kb) · 3826271.jpg(58.9 Kb)

AndreiiДата: Вторник, 30.11.2010, 22:39 | Сообщение # 8
Генерал-майор
Группа: Мастера
Сообщений: 4134
Репутация: 169
Статус: Offline
Сергей, а леерные ограждения в комплект входят, или будешь делать сам? Можу поряться, где-то есть картинки цвета формы немецких моряков если надо.

Я натура творческая, хочу - творю, хочу - вытворяю!

ПравшаДата: Вторник, 30.11.2010, 23:00 | Сообщение # 9
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Quote (Andreii)
Сергей, а леерные ограждения в комплект входят, или будешь делать сам? Можу поряться, где-то есть картинки цвета формы немецких моряков если надо.

Леера в комплект входят.Буду делать их в брезентовой "рубашке"-именно так немецкие катера выходили в патруль.

С цветом униформы Кригсмарине проблем нет- в наличии книга с цветными иллюстрациями и цветные фото./А штаны от штормовой униформы,выпуска 1941г. держал в руках-хорошо рассмотрел и запомнил цвет./

Но всё равно спасибо! smile

Прикрепления: 2172166.jpg(46.3 Kb)

ПравшаДата: Воскресенье, 05.12.2010, 00:39 | Сообщение # 10
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
По ходу сборки переделываю некоторые детали,которые сделаны грубовато...Результат порадовал-смотрится гораздо лучше,чем "родные"
/на фото показаны стрелочкой/.

Прикрепления: 1911693.jpg(36.6 Kb) · 3842328.jpg(24.4 Kb)

ПравшаДата: Воскресенье, 12.12.2010, 23:13 | Сообщение # 11
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Ну вот,что-то начинает вырисовываться....
Покрасил и несколько фигурок.


Прикрепления: 0565403.jpg(36.9 Kb) · 8859200.jpg(41.2 Kb)

Кот-матросДата: Понедельник, 13.12.2010, 08:27 | Сообщение # 12
Лейтенант
Группа: Пользователи
Сообщений: 678
Репутация: 13
Статус: Offline
Да отличная вещица выходит!
Обозначил бы у фигур глаза - просто более темной тенью "прищура".
А какова длина модели?

ПравшаДата: Понедельник, 13.12.2010, 18:27 | Сообщение # 13
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Quote (Кот-матрос)
А какова длина модели?

48.6 см. happy


ПравшаДата: Суббота, 18.12.2010, 18:07 | Сообщение # 14
Сержант
Группа: Пользователи
Сообщений: 276
Репутация: 27
Статус: Offline
Сегодняшний день,с небольшими перерывами,посвятил сборке и доработке счетверенного автомата "Flakfierling".К сожалению,кроме щитов,которые в 72-м выглядят как броневая плита в двести мм.,присутствуют и другие косяки и упрощения.Поборовшись с косяками,изготовил
новые щитки/каждый из пяти деталей/ и прицел.

Делаю катер S 302, базировавшийся на Норвегию,1945 г. Поэтому корабль с "фирлингом", и будет иметь потрепанный вид.


Прикрепления: 3358404.jpg(65.5 Kb) · 2243464.jpg(32.9 Kb)

МайкиДата: Суббота, 18.12.2010, 19:51 | Сообщение # 15
Сержант
Группа: Пользователи
Сообщений: 147
Репутация: 1
Статус: Offline
Прикольно выходит а диорама будет или так на подставочьке. Я на какомто сайте видел супер пупер шикарную диораму с S100 правда в 35 масштабе. Там ещо мужичек делал типа она у берега стоит. Найти пока немогу сылку как найду выложу.

Первый Воронежский модельный форум !!!
http://www.plasticmodelshop.com/forum/index.php
