Матчасть Т-60
ФемистоклюсДата: Пятница, 28.06.2019, 05:22 | Сообщение # 196
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн




С уважением, Юрий

Сообщение отредактировал Космонавт - Пятница, 28.06.2019, 13:43

[RvD]-Alpenshutze-Дата: Пятница, 28.06.2019, 11:41 | Сообщение # 197
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Космонавт, на последнем фото Т-70М...

Лучшее-враг хорошего(с)

ФемистоклюсДата: Пятница, 28.06.2019, 13:43 | Сообщение # 198
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн
Точно. То-то я смотрю, с траками что-то не так... .) Снимок убран.

С уважением, Юрий

Сообщение отредактировал Космонавт - Пятница, 09.08.2019, 12:24

[RvD]-Alpenshutze-Дата: Суббота, 14.09.2019, 21:59 | Сообщение # 199
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Наконец-то мне попался каток от Т-60. Как видим, крепление крышки ступицы на 3-х болтах, а значит это был Т-60 завода 264.



Лучшее-враг хорошего(с)

beutepanzerДата: Пятница, 18.10.2019, 19:42 | Сообщение # 200
Рядовой
Группа: Пользователи
Сообщений: 92
Репутация: 25
Статус: Оффлайн
Новые фотографии в ветке форума http://perfectmodel.su
http://perfectmodel.su/forum/30-248-2

[RvD]-Alpenshutze-Дата: Понедельник, 06.04.2020, 20:07 | Сообщение # 201
Майор
Группа: Пользователи
Сообщений: 1426
Репутация: 71
Статус: Оффлайн
Важная информация. Недавно обнаружил, что фиксаторы буксирных тросов на танках 264-го завода так же не такие как на других заводах. Вот фото копаного с сайта ww2







Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Понедельник, 06.04.2020, 20:08

ФемистоклюсДата: Пятница, 12.08.2022, 06:21 | Сообщение # 202
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн
Подниму-ка я старую тему, тем более, что этот маленький танчик заслуживает того, чтобы о нем помнили.

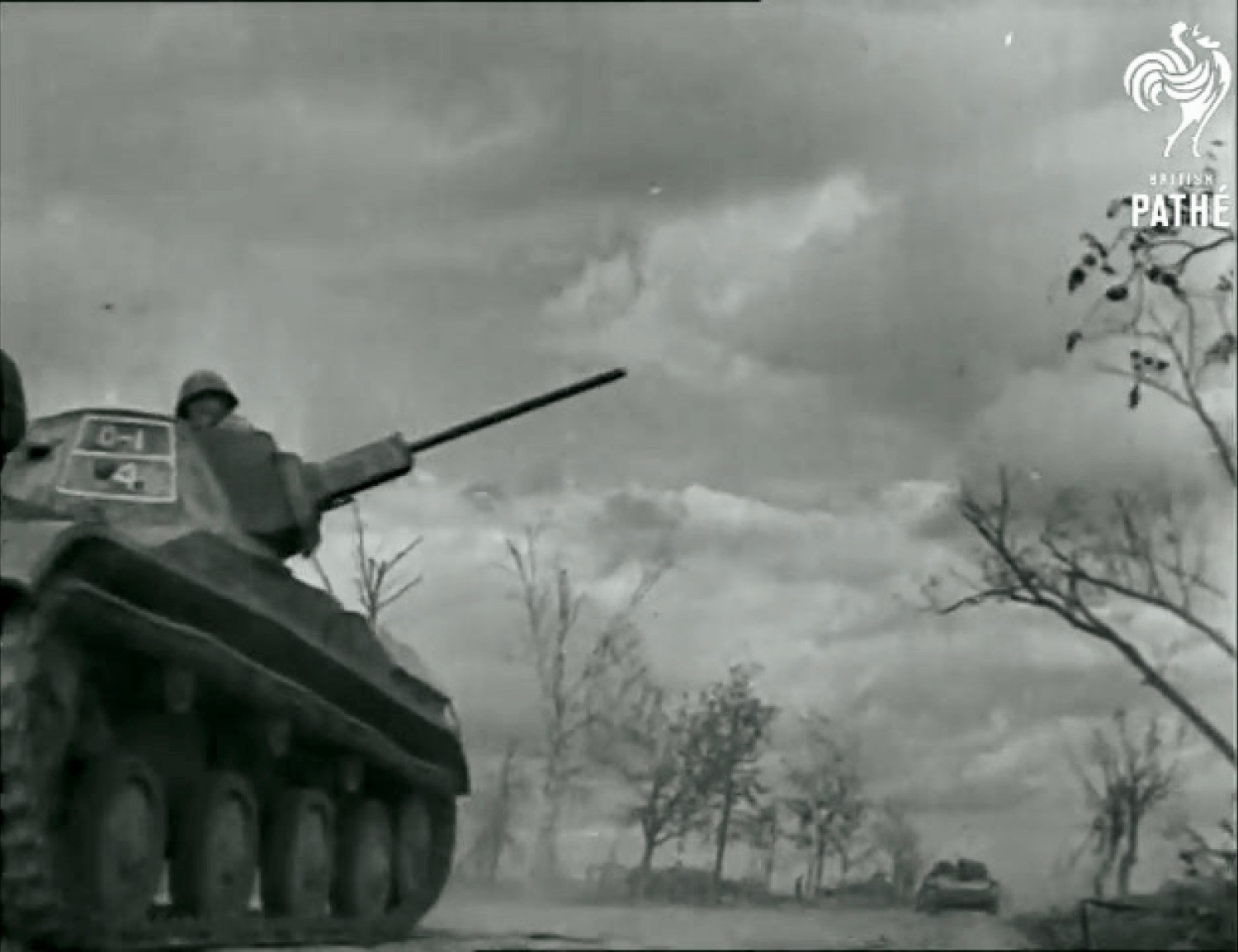

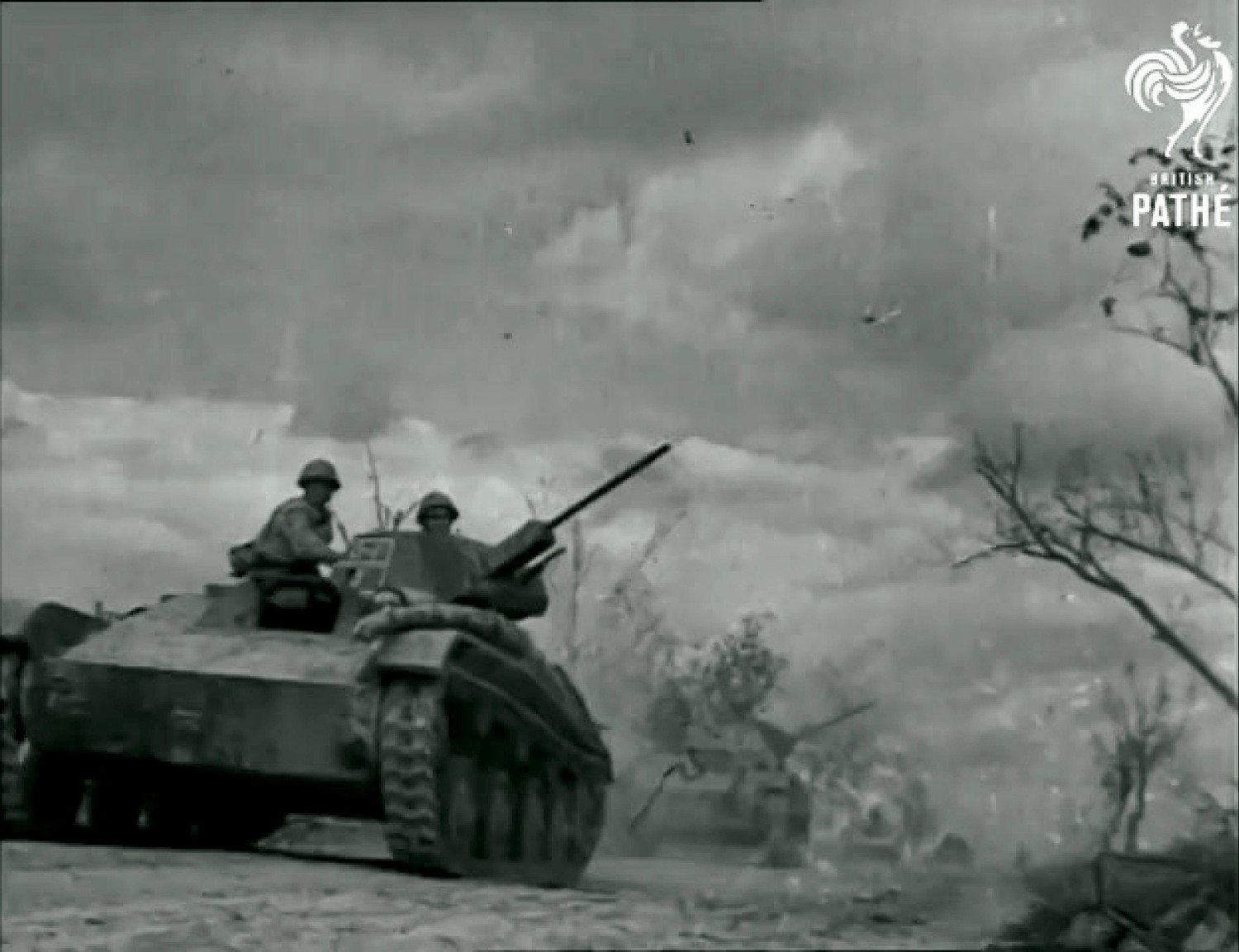

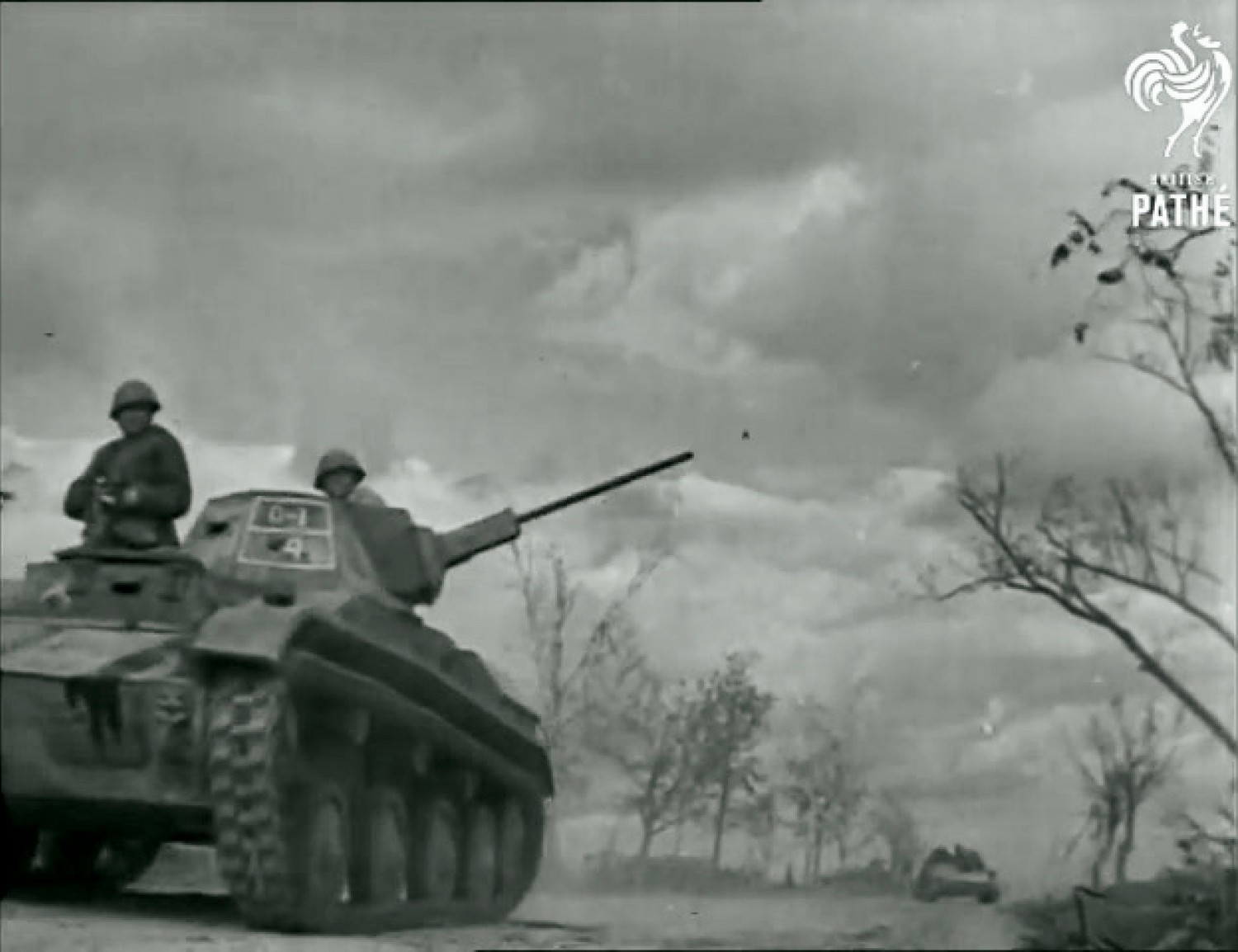

Этот вариант тактической маркировки российская фирма Colibri Decals предлагает в своем наборе №35065 Т-60(Часть 1)


Подбитый советский танк Т-60 "засиженный" гансами. Судя по конструкции глушителя, эта боевая машина производства завода №38 г.Киров, выпуска весны 1942-го года.
Прикрепления: 9889672.jpg (184.8 Kb) · 0999951.jpg (179.4 Kb) · 8938808.jpg (178.6 Kb) · 8373853.jpg (336.5 Kb) · 7477994.jpg (303.8 Kb)


С уважением, Юрий

Сообщение отредактировал Фемистоклюс - Воскресенье, 14.08.2022, 08:31

ФемистоклюсДата: Воскресенье, 14.08.2022, 08:27 | Сообщение # 203
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн

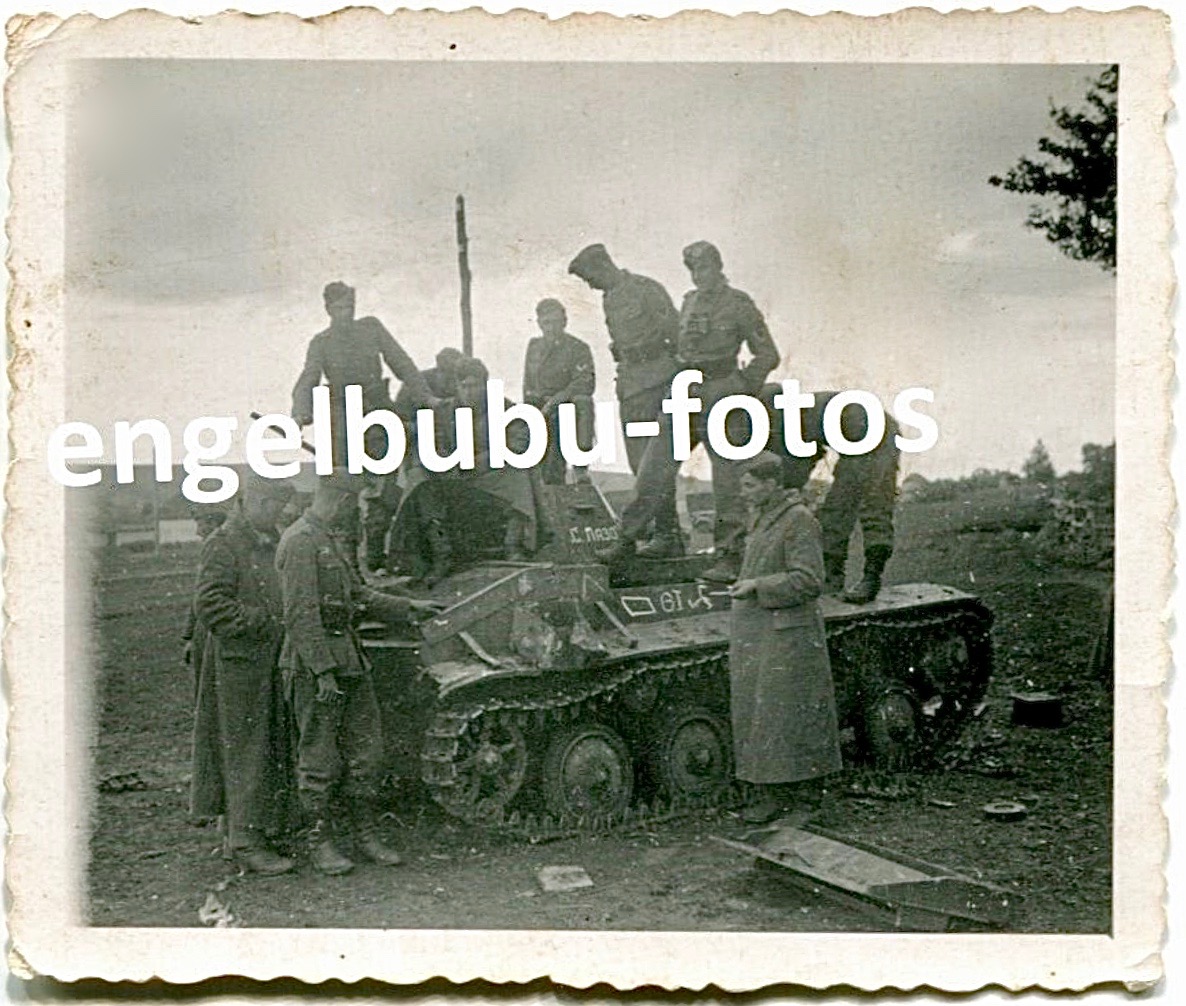

Именная 60-ка - "С.Лазо". Судя по "малому" ящику ЗИП и ленивцу без обрезинки этот танк производства завода №264.

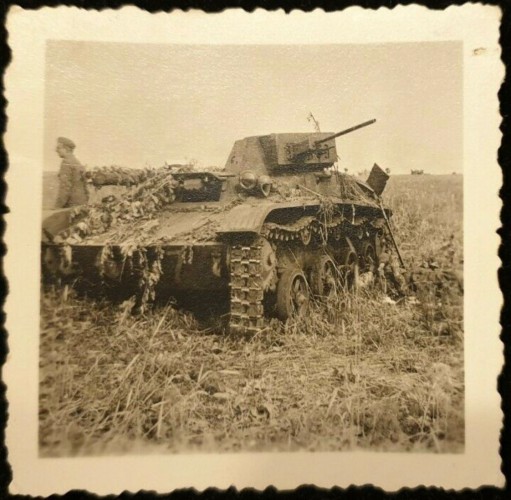

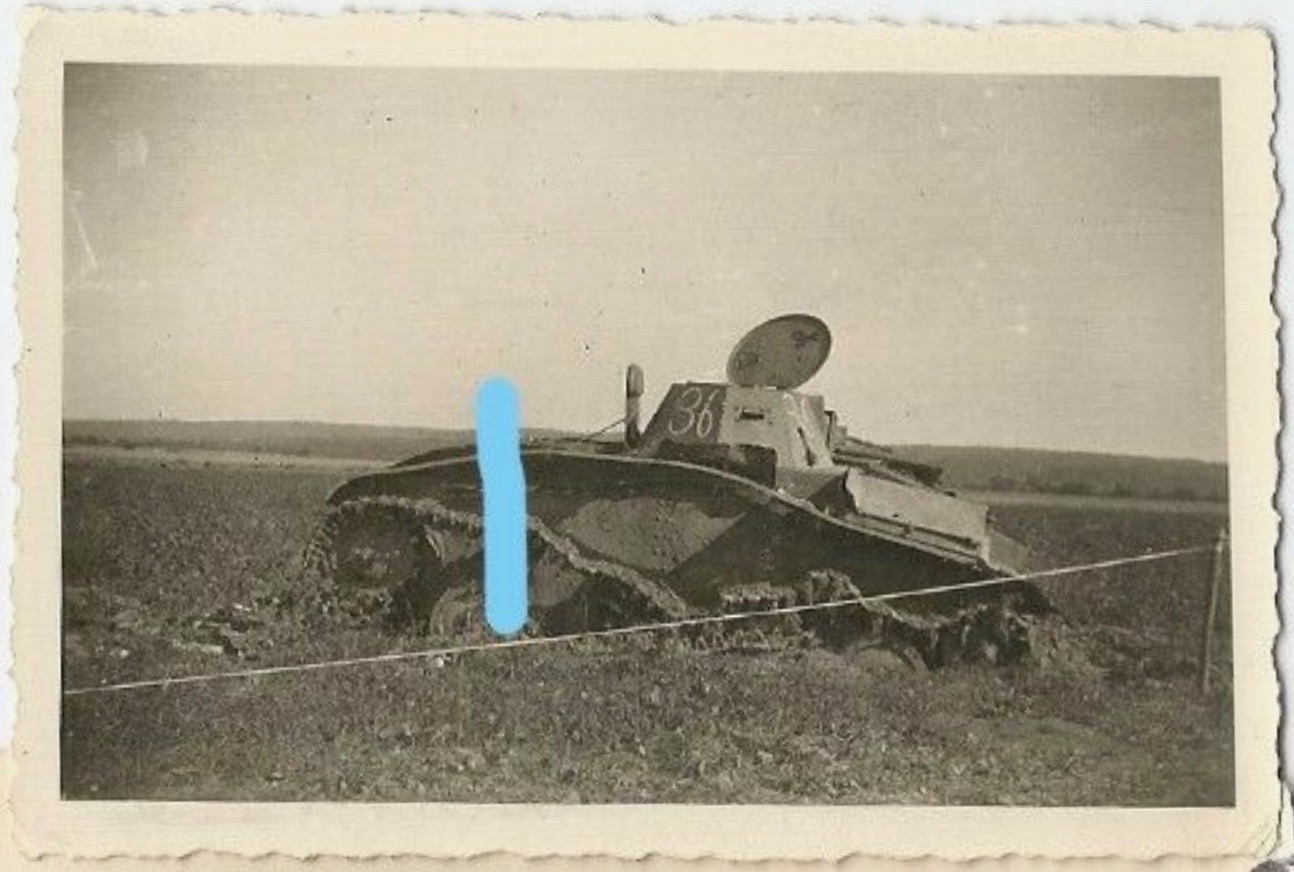

Подбитый танк Т-60 и погибший член экипажа. На НЛД танка просматривается номер 6..7. Башня танка экранирована.
Прикрепления: 3960841.jpg (314.2 Kb) · 1127007.jpg (223.1 Kb) · 4273495.jpg (289.2 Kb)


С уважением, Юрий

Сообщение отредактировал Фемистоклюс - Четверг, 08.09.2022, 04:03

ФемистоклюсДата: Понедельник, 22.08.2022, 11:04 | Сообщение # 204
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн

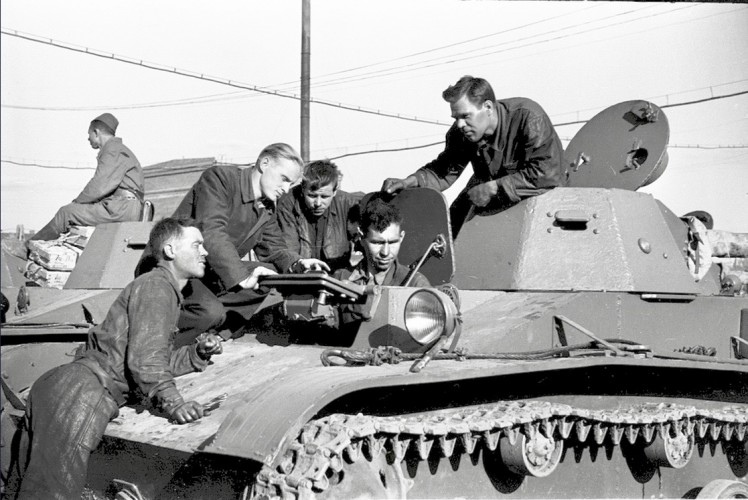

Танк Т-60 производства завода №37 г.Свердловск, весна 1942-го года. Все признаки танка позднего выпуска налицо - башенный люк, как и люк механика-водителя  - упрощенные, плоские. Цельное ведущее колесо с 4-мя отверстиями, упрощенный автомобильный стоп-сигнал, сварной борт корпуса, отсутствие уголка слева по ходу под башней, минимум клепаных соединений.


Т-60 из состава 3-й Гвардейской танковой бригады, производства завода №264 в г.Сталинграде. Хорошо виден упрощенный сварной люк механика-водителя и дополнительное
бронирование на башне, а также 8-гранный башенный люк.

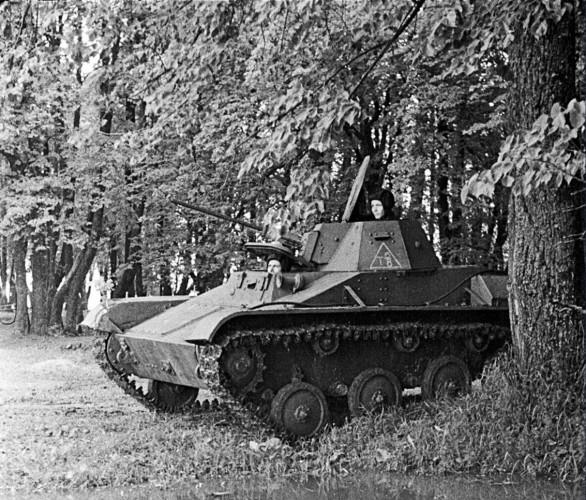

Т-60 с тактическим знаком в виде треугольника с буквенно-цифровым обозначением Т Б/8 или Т 5/8 внутри.
Прикрепления: 8013314.jpg (263.7 Kb) · 4127450.jpg (329.9 Kb) · 1583150.jpg (484.1 Kb)


С уважением, Юрий

Сообщение отредактировал Фемистоклюс - Четверг, 08.09.2022, 12:55

ФемистоклюсДата: Среда, 31.08.2022, 04:25 | Сообщение # 205
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн

С трудом, но просматривается ящик ЗИП на левой надгусенечной полке, ergo - танк производства завода №264


На башне виден треугольник с тактическим нобозначением Н/121. Судя по наличию противопылевых щитков, ленивцу без обрезинки и откидному люку трансмиссии, это танк производства завода №264 заключительной серии выпуска.

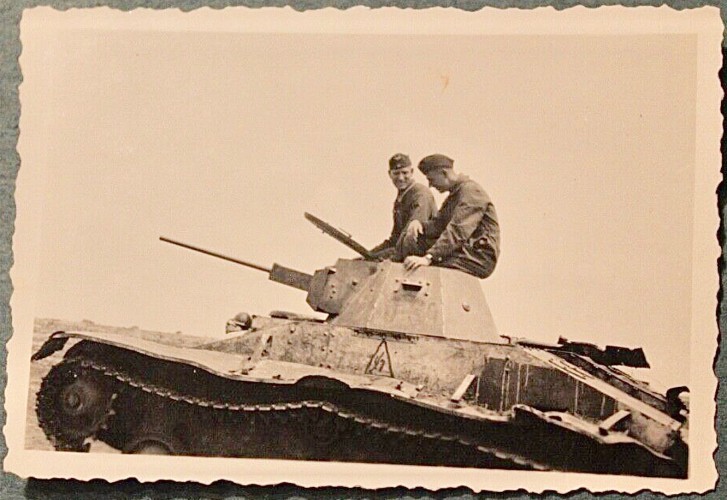

На башне этого Т-60 просматривается номер 0-39.
Прикрепления: 7370329.jpg (276.6 Kb) · 4209730.jpg (216.5 Kb) · 9591103.jpg (323.1 Kb)


С уважением, Юрий

Сообщение отредактировал Фемистоклюс - Суббота, 10.09.2022, 03:12

beutepanzerДата: Четверг, 01.09.2022, 20:56 | Сообщение # 206
Рядовой
Группа: Пользователи
Сообщений: 92
Репутация: 25
Статус: Оффлайн
Что является основным визуальным признаком усиленного корпуса Т-60? Утолщенные торцы бронеплит около места механика-водителя?



Сообщение отредактировал beutepanzer - Четверг, 01.09.2022, 21:04

ФемистоклюсДата: Четверг, 08.09.2022, 02:48 | Сообщение # 207
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн
Думаю, что вы правы. Именно утолщенные бронеплиты рубки механика-водителя - основной визуальный признак Т-60 с усиленным бронированием.

С уважением, Юрий

ФемистоклюсДата: Четверг, 08.09.2022, 03:45 | Сообщение # 208
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн
Танки на снимках производства завода №264

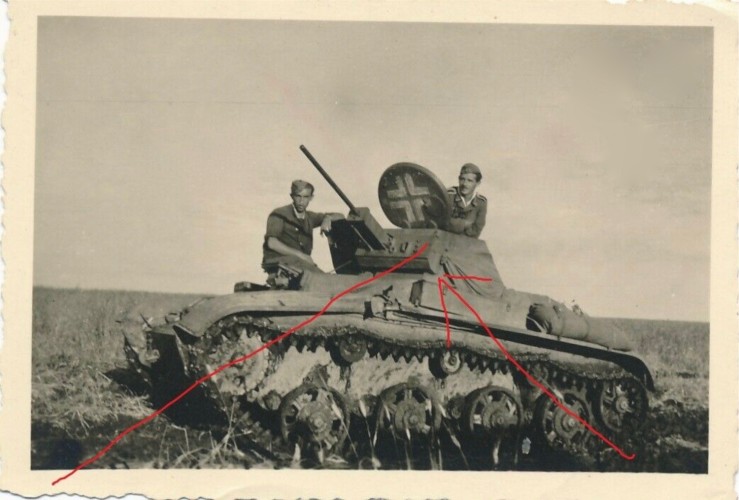

У этого Т-60 выпуска весны 1942-го года, опорные катки с внутренней амортизацией и ленивцы без обрезинки. Танк укомплектован ящиком ЗИП 060-21-Сб.13 по конструкции напоминающим ящик ЗИП танка Т-34. Установлены противопылевые щитки.

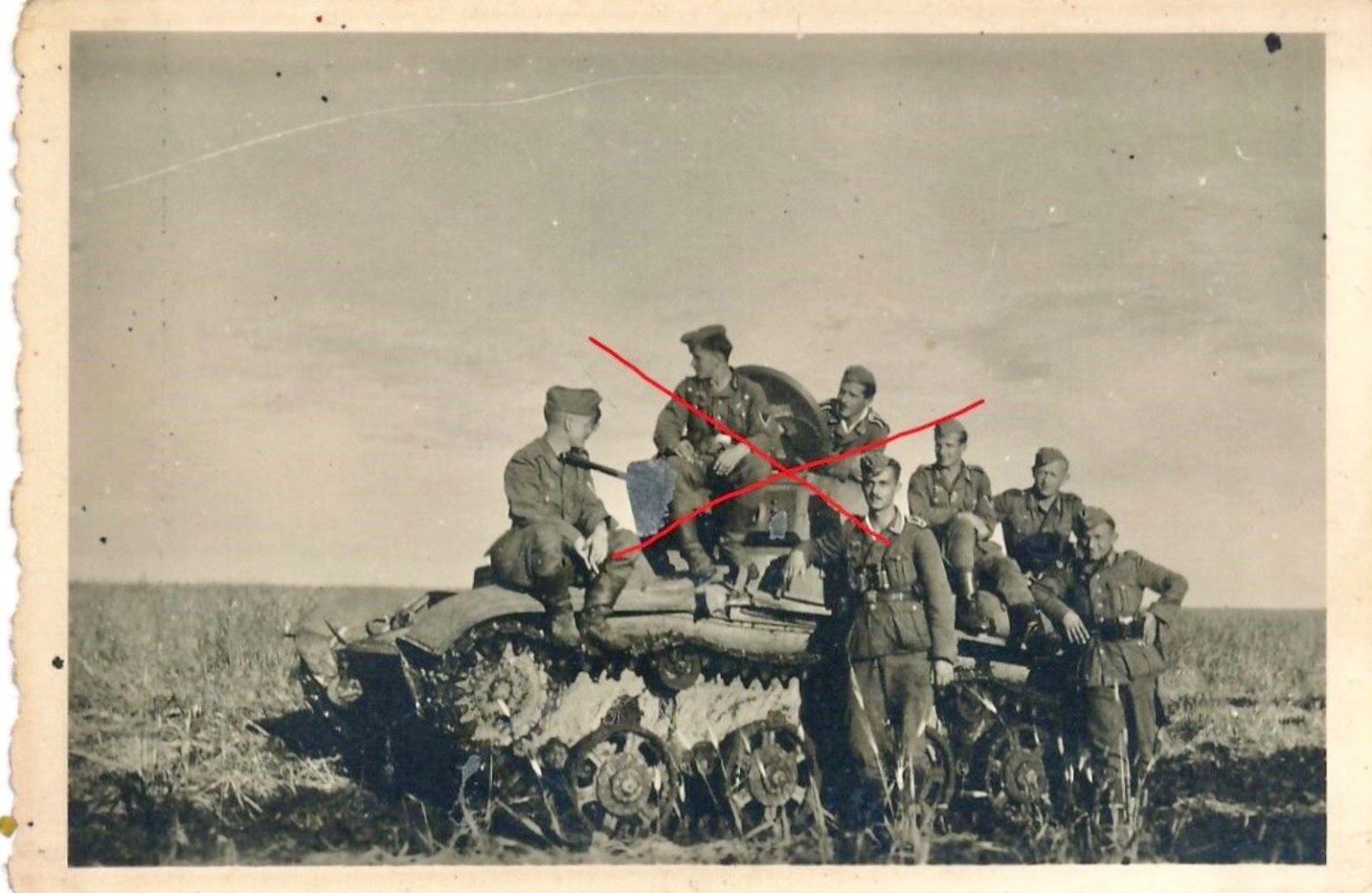

Т-60 производства завода №264 заключительной серии выпуска. Люк трансмиссии на этом танке не съемный, а откидной на рояльных петлях, гнутая планка педохраняющая смотровой люк механика-водителя, удлиненная и крепится сваркой, а не как обычно - заклепками. На этом танке также установлены противопылевые щитки. Надгусенечные полки похоже без выштамповок.
Прикрепления: 4752683.jpg (228.8 Kb) · 2405228.jpg (373.5 Kb) · 2584297.jpg (233.3 Kb)


С уважением, Юрий

Сообщение отредактировал Фемистоклюс - Четверг, 08.09.2022, 05:14

ФемистоклюсДата: Пятница, 09.09.2022, 06:42 | Сообщение # 209
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн

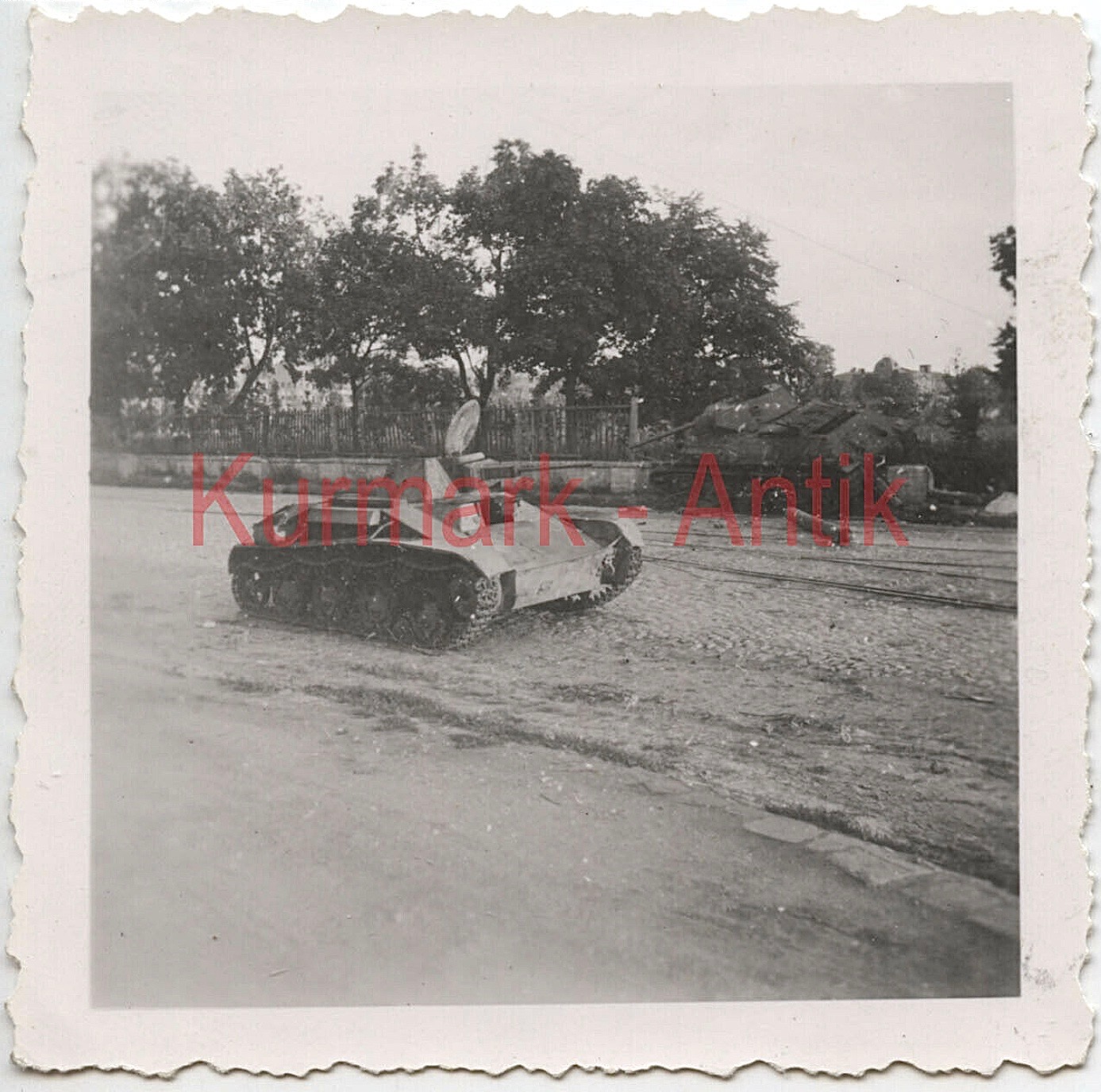

Еще один Т-60 производства завода №264 с катками со внутренней амортизацией, ленивцем без обрезинки, малым ящиком ЗИП и противопылевыми щитками. Похоже, что танки именно в такой комплектации встречались очень часто. Конец весны-лето 1942-го года.


Танки из этого подразделения с характерным знаком воздушного опознования уже попадались на фотографиях(стр.4 сообщение №47). Т-60 с глушителями такого типа выпускались заводам ГАЗ и заводом №38. Танк в центре судя по "поплавковому" опорному катку был выпущени на заводе ГАЗ, танк справа со спицованным катком - производства завода №38 в г.Киров.

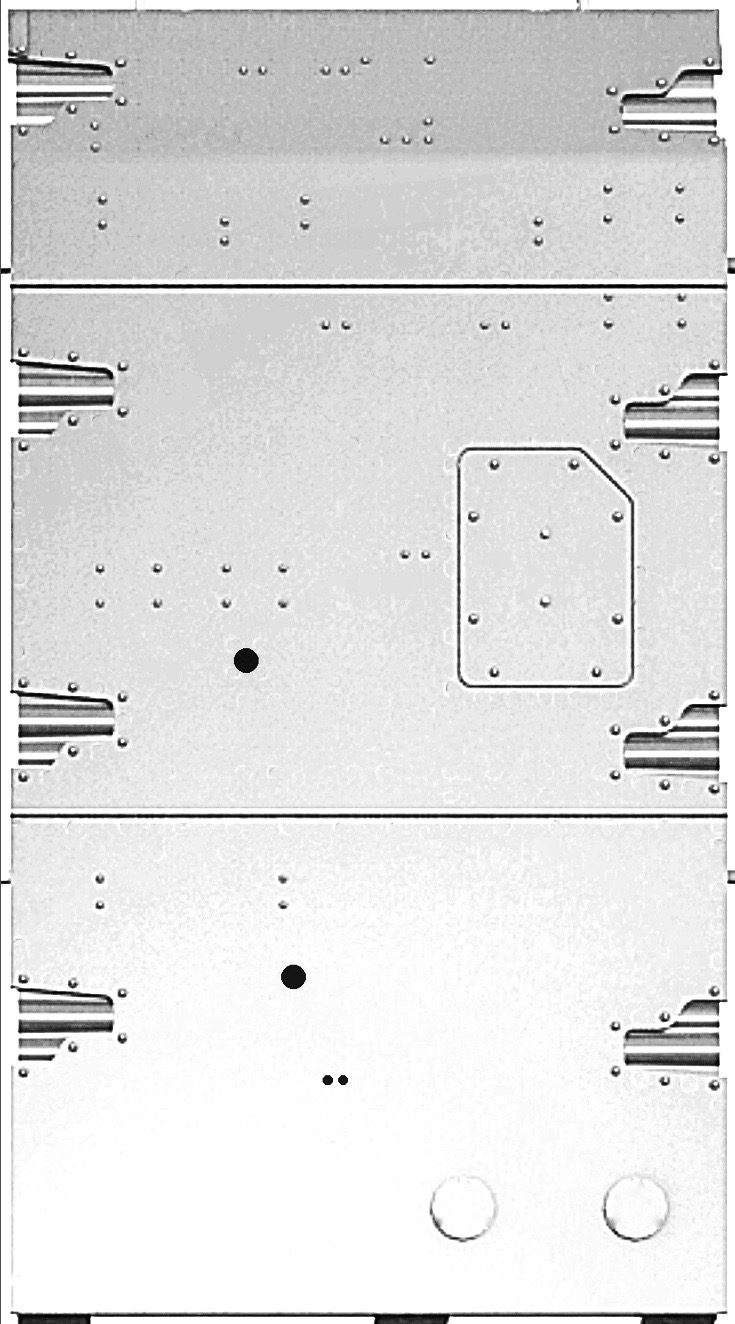

А вот так выглядело днище танков позднего выпуска завода №264. С большой долей вероятности такое же упрощенное днище с минимумом клепаных соединений было и на танках поздних выпусков, выпускаемых заводами ГАЗ и №37.
Прикрепления: 1808910.jpg (410.1 Kb) · 8232836.jpg (293.9 Kb) · 9205750.jpg (212.7 Kb)


С уважением, Юрий

ФемистоклюсДата: Воскресенье, 25.09.2022, 08:32 | Сообщение # 210
Лейтенант
Группа: Пользователи
Сообщений: 748
Репутация: 69
Статус: Оффлайн

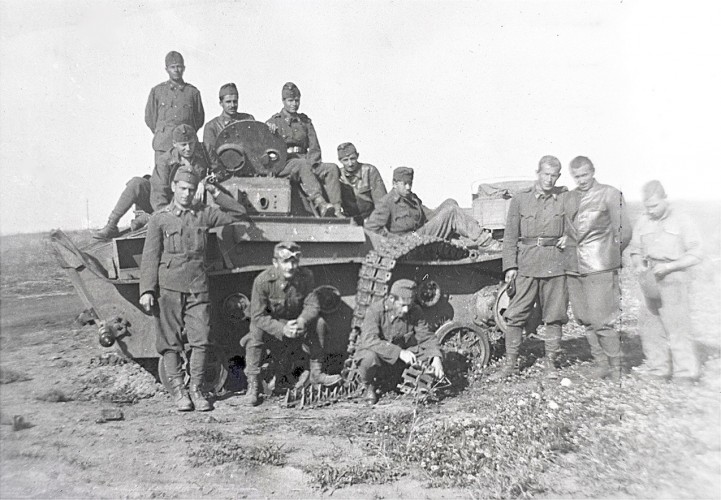

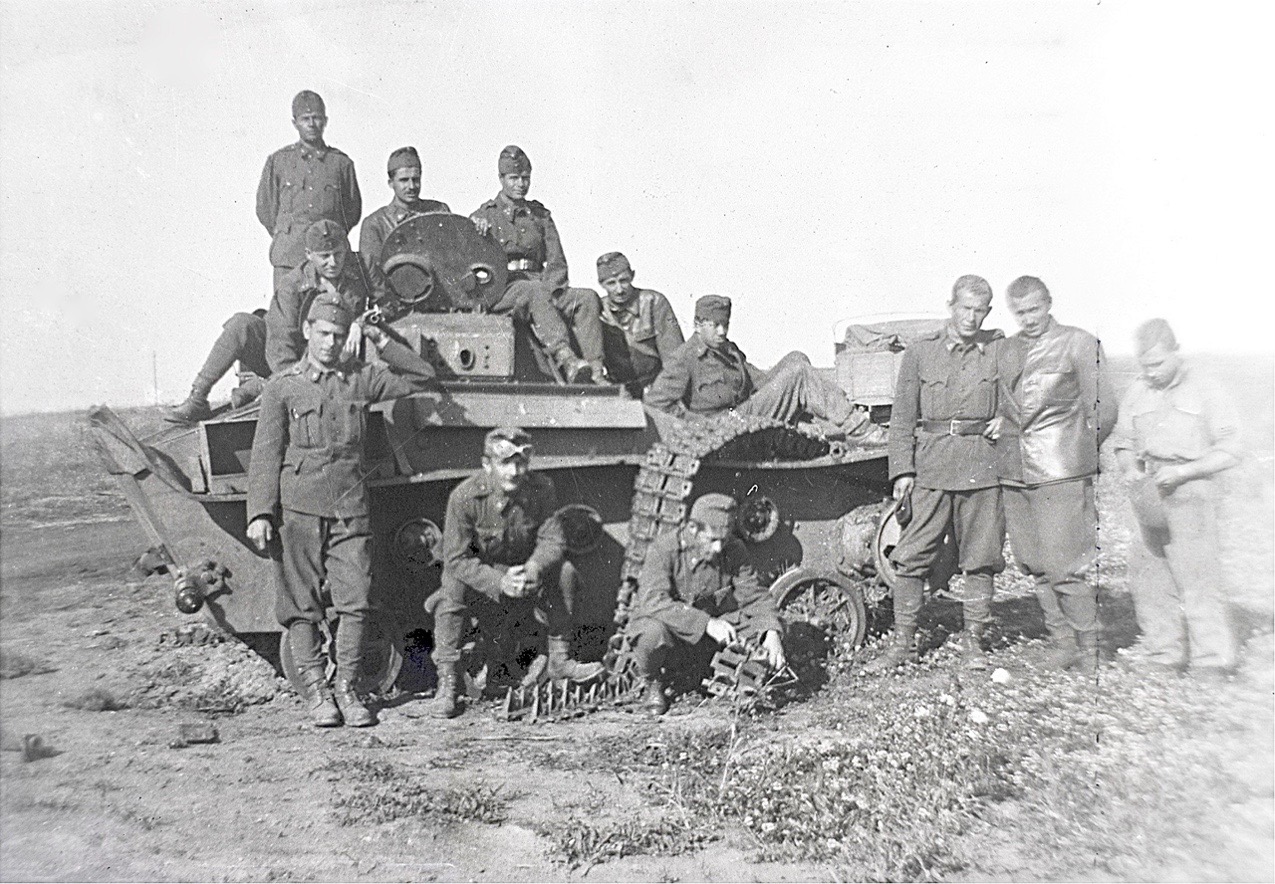

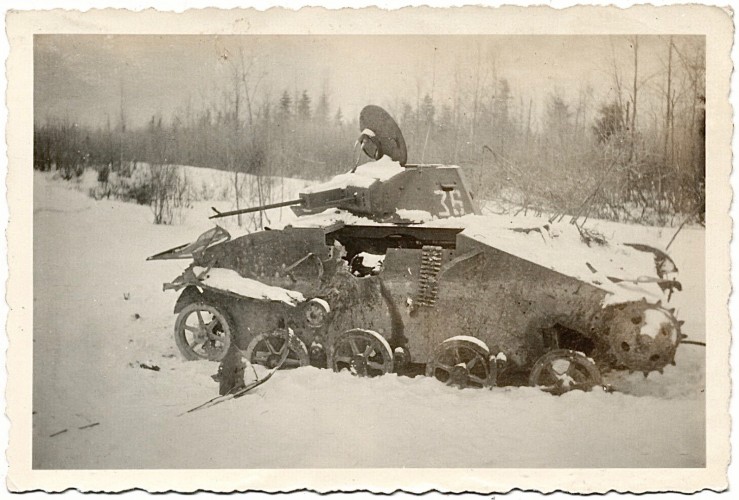

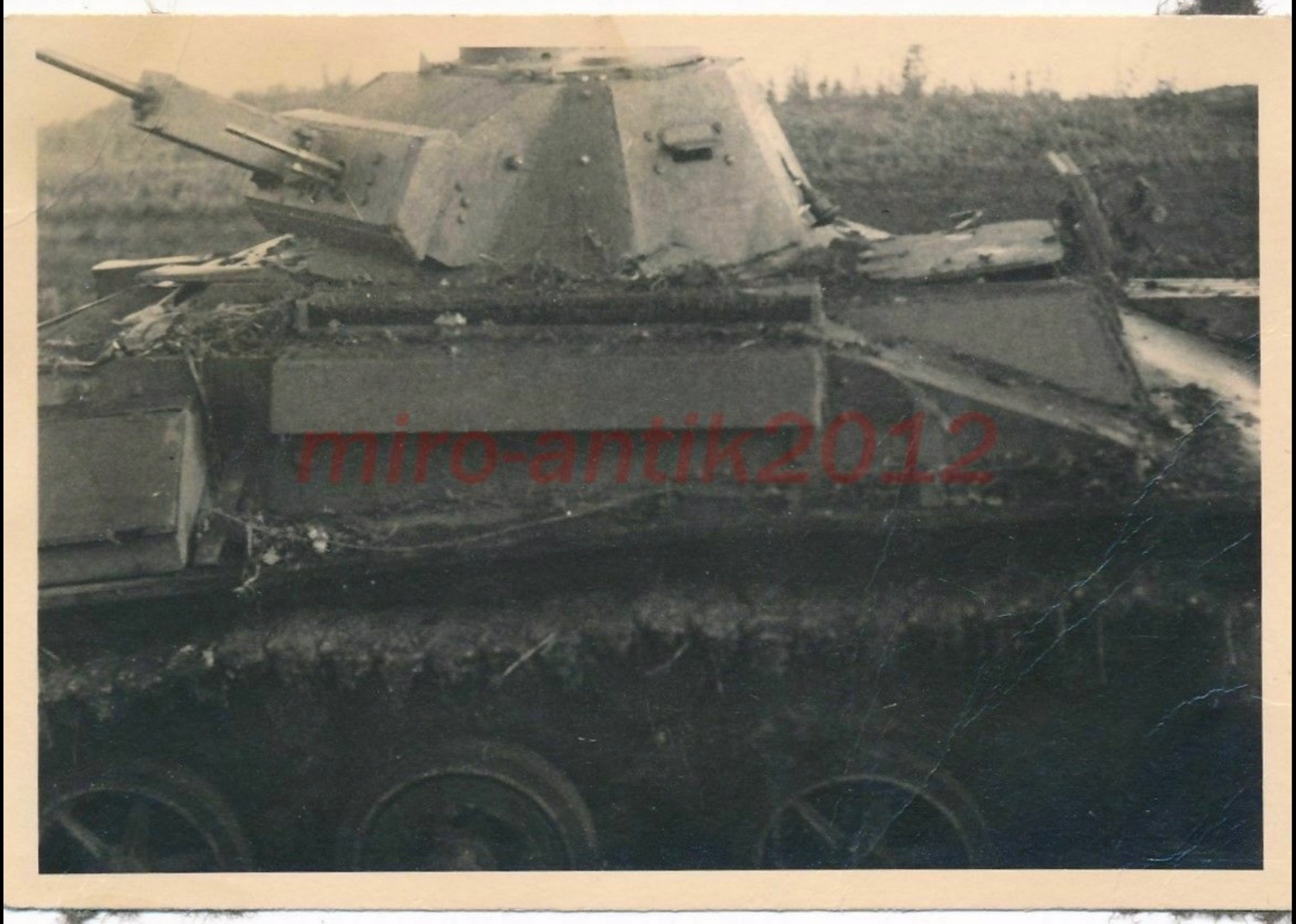

На всех снимках танки завода №37 позднего выпуска.



Прикрепления: 2313884.jpg (331.2 Kb) · 2029824.jpg (246.9 Kb) · 9970592.jpg (414.9 Kb) · 3112853.jpg (402.1 Kb)


С уважением, Юрий
