Вопрос по Шерманам в Советском Союзе
Hetzer607Дата: Суббота, 07.12.2019, 15:27 | Сообщение # 1
Сержант
Группа: Пользователи
Сообщений: 123
Репутация: 3
Статус: Offline
Приветствую уважаемое сообщество. При постройке M4A2 76(W)  возникло несколько вопросов, на которые самостоятельно найти ответа мне не удалось.

1) Наносились ли регистрационные номера на заднюю часть борта корпуса на машины, отправляемые в Советский Союз? На фотографиях они не различимы, есть подозрения, что машины прибывали без них.

2) На фотографиях 44-45 года на бортах некоторых машин различимы трафареты с тех-надписями. Все ли M4A2 76(W) машины прибывали с этими трафаретами (на машинах 42-44 годов трафаретов не наблюдается)?

3) Возможно, кто поделится фотографиями шерманов на 44-45 года, желательно с хорошо различимой маркировкой.

shermanm4Дата: Суббота, 07.12.2019, 17:04 | Сообщение # 2
Майор
Группа: Пользователи
Сообщений: 1441
Репутация: 97
Статус: Offline

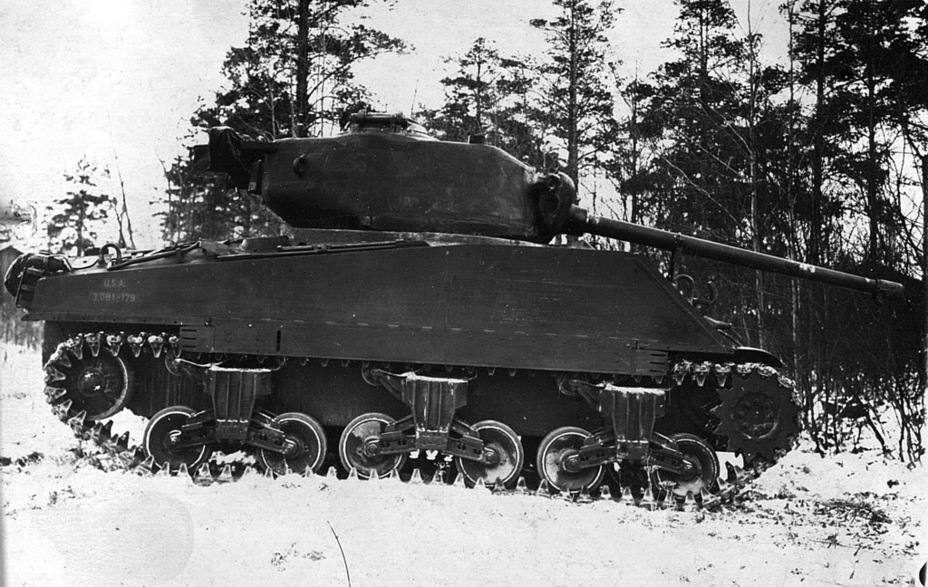

На кубинке изучался М4 с новой башней.Хорошо видна маркировка.Но на боевых машинах таких надписей в 1944-45 году не наблюдается.

Вот здесь хорошая статья с фото.
https://warspot.ru/15278-luchshiy-iz-varyagov


Сообщение отредактировал shermanm4 - Суббота, 07.12.2019, 17:13

Hetzer607Дата: Воскресенье, 08.12.2019, 13:46 | Сообщение # 3
Сержант
Группа: Пользователи
Сообщений: 123
Репутация: 3
Статус: Offline
Да, статья хорошая, спасибо, прочитал. Просмотрев фото шерманов за последние несколько дней, нашел тех маркировку, наносимую через трафареты, и на машинах 42-43 годов. Склоняюсь к мнению, что данные надписи, в большинстве случаев, попросту стирались во время интенсивной эксплуатации. С регистрационными номерами вопрос остается пока открытым. На M4A2 производства Fisher номера наносились blue drab и довольно мелкие. Возможно они также стирались со временем. На некоторых машинах эти номера различимы с трудом.

[RvD]-Alpenshutze-Дата: Воскресенье, 08.12.2019, 15:35 | Сообщение # 4
Майор
Группа: Пользователи
Сообщений: 1204
Репутация: 50
Статус: Offline

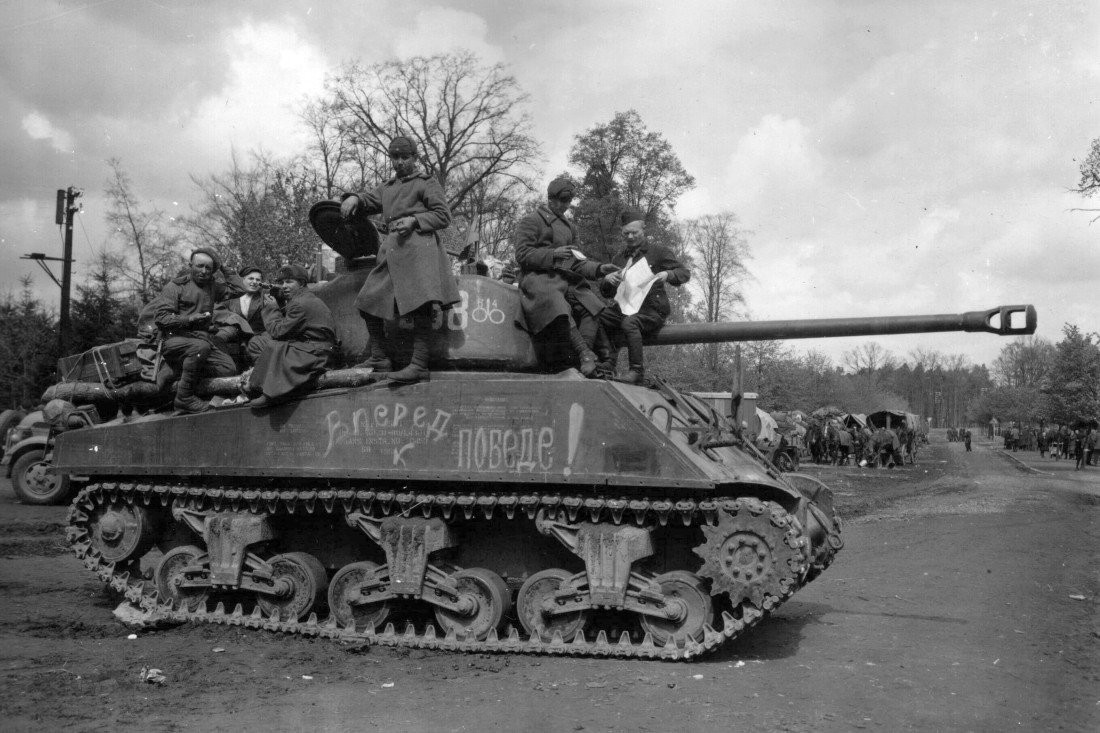

Hetzer607, есть фото длинноствольных с остатками маркировки в Германии в 45-м. Так что маркировка изначально была на всех машинах, а по-другому, собственно, и быть не могло



Лучшее-враг хорошего(с)

Сообщение отредактировал [RvD]-Alpenshutze- - Воскресенье, 08.12.2019, 15:49

абрамДата: Понедельник, 09.12.2019, 09:39 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 57
Репутация: 32
Статус: Offline
New Penguin Decals №35023.

shermanm4Дата: Понедельник, 09.12.2019, 09:42 | Сообщение # 6
Майор
Группа: Пользователи
Сообщений: 1441
Репутация: 97
Статус: Offline
[RvD]-Alpenshutze-, и где на вашем фото регистрационный номер?:)))

[RvD]-Alpenshutze-Дата: Вторник, 10.12.2019, 00:06 | Сообщение # 7
Майор
Группа: Пользователи
Сообщений: 1204
Репутация: 50
Статус: Offline
shermanm4, за грязью и пылью не видно

Лучшее-враг хорошего(с)

reconmarine41Дата: Четверг, 12.12.2019, 12:33 | Сообщение # 8
Майор
Группа: Пользователи
Сообщений: 1012
Репутация: 95
Статус: Offline
Цитата Hetzer607 ()
1) Наносились ли регистрационные номера на заднюю часть борта корпуса на машины, отправляемые в Советский Союз? На фотографиях они не различимы, есть подозрения, что машины прибывали без них.
 Регномера наносились желтой краской, на чб фото часто эти надписи сливаются с базой и не видны или видны очень плохо. Плюс грязь, пыль и т.д.

Цитата Hetzer607 ()
2) На фотографиях 44-45 года на бортах некоторых машин различимы трафареты с тех-надписями. Все ли M4A2 76(W) машины прибывали с этими трафаретами (на машинах 42-44 годов трафаретов не наблюдается)?
Надписи наносились в обязательном порядке. Их имели все машины, так как в них значились массогабаритные параметры машины, необходимые для погрузки на корабль для транспортировки морем, а также данные о том, какое танковое депо готовило машину (сиречь кому претензии предъявлять), когда были отключены аккумуляторы, какие типы жидкостей залиты и т.д. Если ничего не путаю, надпись с информацией о подготовке машины для машин, предназначенных для СССР, наносилась кириллицей. Естественно, в СССР в ходе ремонта и всяких прочих перекрасов подобные маркировки утрачивались. Вот примеры таких надписей на Т26Е3:




Hetzer607Дата: Четверг, 12.12.2019, 23:33 | Сообщение # 9
Сержант
Группа: Пользователи
Сообщений: 123
Репутация: 3
Статус: Offline
Цитата reconmarine41 ()
Регномера наносились желтой краской, на чб фото часто эти надписи сливаются с базой и не видны или видны очень плохо. Плюс грязь, пыль и т.д.

M4A2 76(W) производились на Fisher Body и Pressed Steel Car, в Советский Союз попали машины только с Fisher Body, который имел особенность наносить регистрационный номер мелким шрифтом  и цветом "blue drab". Рассмотреть их на фото можно лишь частично и то, только при многократном увеличении. Машина, попавшая на Гороховецкий полигон на испытания, исключение из правил - там номер нанесен другим цветом и шрифтом, не типичным для Fisher.

Цитата reconmarine41 ()
Надписи наносились в обязательном порядке. Их имели все машины, так как в них значились массогабаритные параметры машины, необходимые для погрузки на корабль для транспортировки морем, а также данные о том, какое танковое депо готовило машину (сиречь кому претензии предъявлять), когда были отключены аккумуляторы, какие типы жидкостей залиты и т.д. Если ничего не путаю, надпись с информацией о подготовке машины для машин, предназначенных для СССР, наносилась кириллицей. Естественно, в СССР в ходе ремонта и всяких прочих перекрасов подобные маркировки утрачивались. Вот примеры таких надписей на Т26Е3:

Массогабаритных данных там не было. На русском: инструкция о запуске машины при низкой температуре. На английском: топливо в баке, данные о танковом депо, код доставки...

Цитата shermanm4 ()
[RvD]-Alpenshutze-, и где на вашем фото регистрационный номер?:)))

Регистрационный номер частично читаем в кормовой части при многократном увеличении.


reconmarine41Дата: Четверг, 12.12.2019, 23:54 | Сообщение # 10
Майор
Группа: Пользователи
Сообщений: 1012
Репутация: 95
Статус: Offline
Цитата Hetzer607 ()
M4A2 76(W) производились на Fisher Body и Pressed Steel Car, в Советский Союз попали машины только с Fisher Body, который имел особенность наносить регистрационный номер мелким шрифтом  и цветом "blue drab"
Fisher Body наносил регномера в том числе и желтым цветом. Те же Т26Е3 маркировались желтым, на фото хрен различишь

Цитата Hetzer607 ()
Массогабаритных данных там не было.
Очень не уверен, эти трафареты наносили уже в порту при планировании загрузки судна. Как правило на пылезащитные экраны, которые с Шерманов как правило снимали. Опять-таки, шрифт очень мелкий, возможно, что и черной или какой-то другой плохоразличимой на чб фото краской

Hetzer607Дата: Пятница, 13.12.2019, 00:09 | Сообщение # 11
Сержант
Группа: Пользователи
Сообщений: 123
Репутация: 3
Статус: Offline
Цитата reconmarine41 ()
Fisher Body наносил регномера в том числе и желтым цветом. Те же Т26Е3 маркировались желтым, на фото хрен различишь

Здесь имею ввиду только M4A2 76(W)

Цитата reconmarine41 ()
Очень не уверен, эти трафареты наносили уже в порту при планировании загрузки судна. Как правило на пылезащитные экраны, которые с Шерманов как правило снимали. Опять-таки, шрифт очень мелкий, возможно, что и черной или какой-то другой плохоразличимой на чб фото краской

Сужу по единственной фотографии с хорошо читаемым правым бортом, опубликованной чуть выше в ветке. Трафареты Пингвина похоже делались как раз с нее.

reconmarine41Дата: Пятница, 13.12.2019, 09:44 | Сообщение # 12
Майор
Группа: Пользователи
Сообщений: 1012
Репутация: 95
Статус: Offline
Цитата Hetzer607 ()
Здесь имею ввиду только M4A2 76(W)
А чем они отличались в плане регномеров от остальной авто- и бронетехники? Поищите точную информацию, когда сменили цвет нанесения регномеров с темно-голубого на темно-желтый, с конца 1944 года точно уже был темно-желтый, причем не только на Фишере.

Цитата Hetzer607 ()
Сужу по единственной фотографии с хорошо читаемым правым бортом, опубликованной чуть выше в ветке. Трафареты Пингвина похоже делались как раз с нее.

Конечно с нее. Но не забывайте, что американцы выработали целую систему перевозки техники через океан со своей системой технических обозначений, необходимых для упорядочивания процесса погрузки и расчета заполнения трюмов и палуб транспортов. Подобные надписи были и на другой технике. Понятно, что и британцы, и наши, и сами американцы в процессе эксплуатации эти надписи удаляли за ненадобностью. Так что спор ни о чем по сути.


Сообщение отредактировал reconmarine41 - Пятница, 13.12.2019, 09:45

Hetzer607Дата: Пятница, 13.12.2019, 11:52 | Сообщение # 13
Сержант
Группа: Пользователи
Сообщений: 123
Репутация: 3
Статус: Offline
Цитата reconmarine41 ()
А чем они отличались в плане регномеров от остальной авто- и бронетехники? Поищите точную информацию, когда сменили цвет нанесения регномеров с темно-голубого на темно-желтый, с конца 1944 года точно уже был темно-желтый, причем не только на Фишере.

Fisher до конца войны на своих M4A2 применял "Blue Drab"

Источник: http://the.shadock.free.fr/sherman....es.html

Цитата reconmarine41 ()
Конечно с нее. Но не забывайте, что американцы выработали целую систему перевозки техники через океан со своей системой технических обозначений, необходимых для упорядочивания процесса погрузки и расчета заполнения трюмов и палуб транспортов. Подобные надписи были и на другой технике. Понятно, что и британцы, и наши, и сами американцы в процессе эксплуатации эти надписи удаляли за ненадобностью. Так что спор ни о чем по сути.

Я спор не веду, меня интересовал вопрос, на все ли машины наносились трафареты и менялись ли они со временем.

reconmarine41Дата: Пятница, 13.12.2019, 12:11 | Сообщение # 14
Майор
Группа: Пользователи
Сообщений: 1012
Репутация: 95
Статус: Offline
Цитата Hetzer607 ()
Я спор не веду, меня интересовал вопрос, на все ли машины наносились трафареты и менялись ли они со временем.
Меня интересовал вопрос только на конец 1944-45 год, тогда вся техника, перевозившаяся морем, получала подобные надписи. Шрифт на трафаретах был разным, очевидно, зависело от места погрузки. Понятно, что система в какой-то момент появилась и к какому-то времени устаканилась, тут я вопрос не изучал, так как выходит за рамки интересного мне периода.

Цитата Hetzer607 ()
Fisher до конца войны на своих M4A2 применял "Blue Drab"Источник: http://the.shadock.free.fr/sherman....es.html

По ссылке написано только это:

Цитата
Fisher's custom was to paint on the USA Number real small in blue drab (1). Unfortunately, it was not possible to get a good read of it despite a magnifying glass examination of the original glossy print at the US Archives.

То есть нет утверждения, что был только серо-голубой цвет. Про Т26Е3 точно известно, что были машины с желтыми регномерами, например, при реставрации единственно сохранившегося в исходном виде Т26Е3 в Бовингтоне всплыл именно желтый номер. При том, что М4А2 и Т26Е3 на Фишере собирались на соседних линиях, было бы странно, если бы на одни танки наносили номер одним цветом, а на другие - другим. Очевидно, в какой-то момент перешли на желтый, вопрос - когда именно. Опять-таки, на чб фото оттенок по понятным причинам не виден. Жаль, что на машинах, поднятых с "Томаса Дональдсона", никаких следов краски - это были довольно поздние танки.

Hetzer607Дата: Пятница, 13.12.2019, 19:12 | Сообщение # 15
Сержант
Группа: Пользователи
Сообщений: 123
Репутация: 3
Статус: Offline
Цитата reconmarine41 ()
То есть нет утверждения, что был только серо-голубой цвет. Про Т26Е3 точно известно, что были машины с желтыми регномерами, например, при реставрации единственно сохранившегося в исходном виде Т26Е3 в Бовингтоне всплыл именно желтый номер. При том, что М4А2 и Т26Е3 на Фишере собирались на соседних линиях, было бы странно, если бы на одни танки наносили номер одним цветом, а на другие - другим. Очевидно, в какой-то момент перешли на желтый, вопрос - когда именно. Опять-таки, на чб фото оттенок по понятным причинам не виден. Жаль, что на машинах, поднятых с "Томаса Дональдсона", никаких следов краски - это были довольно поздние танки.

Утверждения нет, но перелопатив уйму фотографий M4A2 76(W), склоняюсь к выводу, что основная масса этих машин получила регистрационные номера именно в "blue drab", который использовался до конца войны. Светлые номера встречаются в единичных случаях и то в основном с испытаний.

Цитата reconmarine41 ()
Про Т26Е3 точно известно, что были машины с желтыми регномерами, например, при реставрации единственно сохранившегося в исходном виде Т26Е3 в Бовингтоне всплыл именно желтый номер.

Я вам больше скажу - на соседних линиях собирались M4A3 75(W) и M4A3E2 - Там тоже цвета, место и методы нанесения отличаются.
