СУ-45
KoolДата: Среда, 07.10.2015, 14:24 | Сообщение # 1
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Вот нашёл себе очередную головную боль...

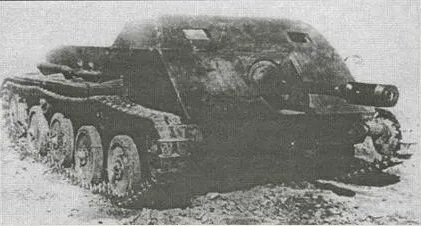

Задумал построить эту самоходку http://www.aviarmor.net/tww2/tanks/ussr/su-45.htm





Две этих фотографии- всё что есть...попытался изобразить предположительную боковую проекцию, сейчас ломаю голову над компоновкой,ведущие перенесены в корму, по этому не понятки с расположение движка и сопутствующего...

Добавлено (07.10.2015, 14:24)
---------------------------------------------
Вот схемы возможной компоновки...
4.-это компоновка Т-37.... остальное варианты при переносе ведущих со лба в корму...
Я склоняюсь к 3 ему варианту как к самому простому способу....добавляются только два редуктора...
Прикрепления: 2198404.jpg(57Kb) · 8165154.jpg(79Kb) · 7178024.jpg(51Kb) · 8981364.jpg(32Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»


Сообщение отредактировал Kool - Среда, 07.10.2015, 14:25

VeteRДата: Среда, 07.10.2015, 14:32 | Сообщение # 2
Майор
Группа: Пользователи
Сообщений: 1307
Репутация: 18
Статус: Offline
Отличная мысль. Зачем нам легкие пути. Мне кажется, что второе скругление не скругление вовсе. Потому как первое мне видится просто круглым срезом бортового бронелиста, я сомневаюсь что и крыша была такая же. Тем более, что по приведенной Вами ссылке звучит "В походном положении расчет должен быть прикрыт полностью, за исключением крыши." то есть крыши скорее всего не было.
А задний стык, который я отметил - это просто стык моторного отделения и рубки, под прямым углом, как обычно.




Эхо второй мировой (мои модели)

KoolДата: Среда, 07.10.2015, 14:40 | Сообщение # 3
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Цитата VeteR ()
Отличная мысль. Зачем нам легкие пути. Мне кажется, что второе скругление не скругление вовсе. Потому как первое мне видится просто круглым срезом бортового бронелиста, я сомневаюсь что и крыша была такая же. Тем более, что по приведенной Вами ссылке звучит "В походном положении расчет должен быть прикрыт полностью, за исключением крыши." то есть крыши скорее всего не было.
А задний стык, который я отметил - это просто стык моторного отделения и рубки, под прямым углом, как обычно.

Крыша,вернее полу крыша, только в передней,наклонной, возвышенной части...
Разумно, пусть будет так вы отметили.... smile


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»


Сообщение отредактировал Kool - Среда, 07.10.2015, 14:41

KoolДата: Среда, 07.10.2015, 19:42 | Сообщение # 4
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Тут просто образовалась кучка смолы на Т-37, да и траки хотелось бы использовать... вот и загорелось что то экзотическое построить smile


Прикрепления: 8805063.jpg(240Kb) · 2355324.jpg(306Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»


Сообщение отредактировал Kool - Среда, 07.10.2015, 19:43

andreialiДата: Среда, 07.10.2015, 21:59 | Сообщение # 5
Майор
Группа: Пользователи
Сообщений: 1157
Репутация: 92
Статус: Offline
Ух сколько запчастей biggrin может еще и ТМ отстанется :D.Катки сами отливаете?

KoolДата: Среда, 07.10.2015, 22:31 | Сообщение # 6
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Цитата andreiali ()
Катки сами отливаете?

Нет, друг подкинул... smile


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

don_salluste_Дата: Четверг, 08.10.2015, 10:25 | Сообщение # 7
Полковник
Группа: Мастера
Сообщений: 2641
Репутация: 229
Статус: Offline
Плохо представляю реальные размеры этой "коробки", но - Экипаж 3 человека - может движок (условно) сместить на какую то сторону?
Хотя - крыша МТО компонуется как раз по расположению движка (радиатора) - условно не получится

Я бы выбрал первый вариант. А есть ещё мысль, что не стали бы возится с ... незнаю как и назвать, с"обратным редуктором",
(много всего лишнего крутящегося, больше поломок) а сделали бы "напрямую", (вар 2 и 4) Вот только как...

Игорь - мехвод справа? Как вообще 3 человека там поместить.... В общем успехов!

Да, не по теме, но пока не забыл, давно уже попался вот такой экземпляр - мож в копилке не будет лишним


KoolДата: Четверг, 08.10.2015, 11:34 | Сообщение # 8
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Цитата don_salluste_ ()
Да, не по теме, но пока не забыл, давно уже попался вот такой экземпляр - мож в копилке не будет лишним

Спасибо, я на него тоже глаз клал... smile
Здесь немного не понятны гусеницы,внешне похожи на Т-37-38,ходовая без вопросов от Т-60.... а вот между гребней катки с толщиной от Т-60 не встанут...загадка однако... smile

Цитата don_salluste_ ()
Плохо представляю реальные размеры этой "коробки", но - Экипаж 3 человека - может движок (условно) сместить на какую то сторону?
Хотя - крыша МТО компонуется как раз по расположению движка (радиатора) - условно не получится

Я бы выбрал первый вариант. А есть ещё мысль, что не стали бы возится с ... незнаю как и назвать, с"обратным редуктором",
(много всего лишнего крутящегося, больше поломок) а сделали бы "напрямую", (вар 2 и 4) Вот только как...

Игорь - мехвод справа? Как вообще 3 человека там поместить.... В общем успехов!

Судя по фото-корпус чуть шире и длиннее чем у Т-38....
Здесь есть один нюанс...коробка должна быть рядом с мех. водом,либо с права(Т-37) либо слева(Т-38)от мех.вода,то есть по середине, судя по фото мех.вод сидит с права от пушки, наводчик(или командир) с лева,он же и стрелок из лобового пулемёта,,заряжающий -либо за мех.водом,либо за наводчиком,соответственно и бое- укладка либо там либо там,движок под съёмный кожух,на кожухе жалюзи доступа воздуха.......
Третий вариант,по мне самый объяснимый....для моей логике проще сделать пару редукторов (шестерни или цепь)тем более подобное работало на БТ,чем тянуть штанги управления в корму....



Вот, сделал тележки ходовой на один борт....
Прикрепления: 9446301.jpg(37Kb) · 3660780.jpg(166Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»


Сообщение отредактировал Kool - Четверг, 08.10.2015, 12:00

KoolДата: Четверг, 08.10.2015, 11:54 | Сообщение # 9
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Причём легко сделать редуктор "понижающий" что уменьшит скорость вращения "промежуточного" вала, это уменьшить его биение(если что) smile
Прикрепления: 2839032.jpg(23Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

don_salluste_Дата: Четверг, 08.10.2015, 12:42 | Сообщение # 10
Полковник
Группа: Мастера
Сообщений: 2641
Репутация: 229
Статус: Offline
Цитата Kool ()
коробка должна быть рядом с мех. водом


Вот по этому и спрашивал за место водителя...

Цитата Kool ()
для моей логике проще сделать пару редукторов (шестерни или цепь)тем более подобное работало на БТ


Тогда вариант 3 вроде неплохо. С небольшим смещением двигла от оси вправо. Тем паче машина опытная - всё что угодно можно предположить

Вот не вижу на фото сбоку петель крепления брезента. По описанию, меж двух скруглений борта (вид сбоку) она открытая,
накрыть брезентом (модель) и особ не парится.
А все непонятки, и то что не видно на фото - немного размышляя с танка копировать.
Всё одно - стопудовой уверенности не будет, как ни сделай


Сообщение отредактировал don_salluste_ - Четверг, 08.10.2015, 12:45

KoolДата: Четверг, 08.10.2015, 12:51 | Сообщение # 11
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Цитата don_salluste_ ()
С небольшим смещением двигла от оси вправо. Тем паче машина опытная - всё что угодно можно предположить

Да я схемы так чисто предположительно рисовал... это бесспорно... smile
Цитата don_salluste_ ()
Вот не вижу на фото сбоку петель крепления брезента. По описанию, меж двух скруглений борта (вид сбоку) она открытая,
накрыть брезентом (модель) и особ не парится.

Опять же любая открытая машина должна быть снабжена брезентом, если нет -будет... smile такого же мнения,не люблю запариватся внутренностями,это я так ,узнать мнение и как то совместно додумать надмоторку,фото же как всегда нет...


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

don_salluste_Дата: Четверг, 08.10.2015, 12:55 | Сообщение # 12
Полковник
Группа: Мастера
Сообщений: 2641
Репутация: 229
Статус: Offline
Тогда надо и мехвода отмасштабиповать. Голова почти (не более 10 см от) в лобовой лист упёрта,
и посмотреть где рука и рычаг должон быть.



2. А если нирину ванны постчитать по этому узлу? Траки тут мало в помощь. Разное расстояние траков и нижнего лобового от камеры...

Прикрепления: 2774092.jpg(53Kb) · 6525464.jpg(74Kb)


Сообщение отредактировал don_salluste_ - Четверг, 08.10.2015, 12:59

KoolДата: Четверг, 08.10.2015, 12:56 | Сообщение # 13
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Цитата don_salluste_ ()
А все непонятки, и то что не видно на фото - немного размышляя с танка копировать.

Тоже вариант, но у танка -возвышенная надстройка с рещёткой выхода воздуха не корысти ради установлена, а для защиты от захлёстывания водой, на самоходке она не нужна, я думаю сделать что то подобное как у Т-26....
Цитата don_salluste_ ()
Всё одно - стопудовой уверенности не будет, как ни сделай

Согласен, всё равно будет "по теме"


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

KoolДата: Четверг, 08.10.2015, 13:02 | Сообщение # 14
Полковник
Группа: Мастера
Сообщений: 1588
Репутация: 232
Статус: Offline
Цитата don_salluste_ ()
Тогда надо и мехвода отмасштабиповать. Голова почти (не более 10 см от) в лобовой лист упёрта,
и посмотреть где рука и рычаг должон быть.

Вот,можно ориентироваться на эти схемы Т-37 и Т-38....


Цитата don_salluste_ ()
2. А если нирину ванны постчитать по этому узлу? Траки тут мало в помощь. Разное расстояние траков и нижнего лобового от камеры...

Я попытаюсь по этой фотке приблизительно вывести ширину....

Получается где то на половину ширины рубки мех.вода нужно увеличить ширину самоходки,приблизительно...
Прикрепления: 6861064.gif(42Kb) · 6405282.gif(18Kb) · 9193272.jpg(100Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»


Сообщение отредактировал Kool - Четверг, 08.10.2015, 13:04

don_salluste_Дата: Четверг, 08.10.2015, 13:19 | Сообщение # 15
Полковник
Группа: Мастера
Сообщений: 2641
Репутация: 229
Статус: Offline
Цитата Kool ()
возвышенная надстройка с рещёткой выхода воздуха не корысти ради установлена


Цитата don_salluste_ ()
немного размышляя с танка копировать


Понятно что рыбке зонтик не нужен))) Но всё же (не настаиваю) по максимуму использовать танковые узлы и решения

Добавлено (08.10.2015, 13:19)
---------------------------------------------
Цитата Kool ()
Я попытаюсь по этой фотке приблизительно вывести ширину


Можно ещё по шаровой пулемёта попробывать - 6 отверстий вокруг неё ведь стандартное крепление


Сообщение отредактировал don_salluste_ - Четверг, 08.10.2015, 13:30
