Т-17 Лилипут
laserworks69Дата: Пятница, 11.07.2025, 16:57 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн
Привет всем!
Начал тему по изготовлению 3Д модели для фотополимерной печати танка Т-17 "Лилипут". Для начала буду делать танк с прямыми бортами "башни" и спаренным пулеметом, в дальнейшем планирую сделать и другой вариант .

Внутри модель будет полая, толщина стенок 1 мм. Так что при желании можно будет сделать что-то типа  интерьера или посадить внутрь танкиста.

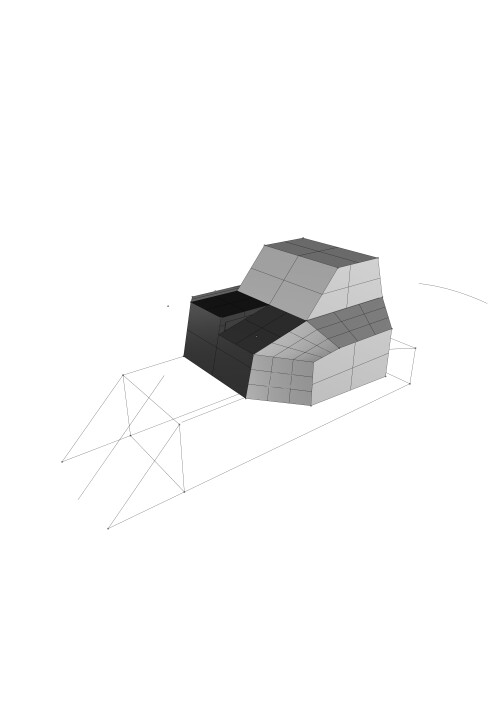

Пока работаю с общей геометрией модели.



laserworks69Дата: Пятница, 11.07.2025, 18:44 | Сообщение # 2
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн

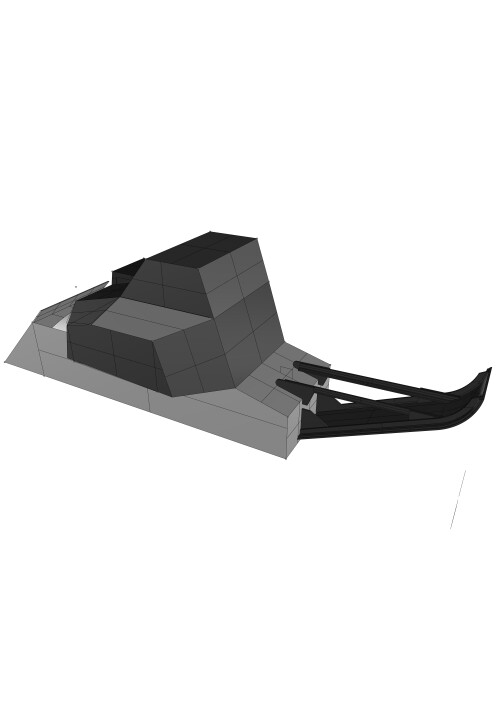

И небольшое продолжение :

laserworks69Дата: Пятница, 11.07.2025, 23:43 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн


HartДата: Суббота, 12.07.2025, 19:58 | Сообщение # 4
Генерал-лейтенант
Группа: Мастера
Сообщений: 8806
Репутация: 595
Статус: Оффлайн
Насчет хвоста- однозначно +

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

laserworks69Дата: Понедельник, 14.07.2025, 09:42 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн

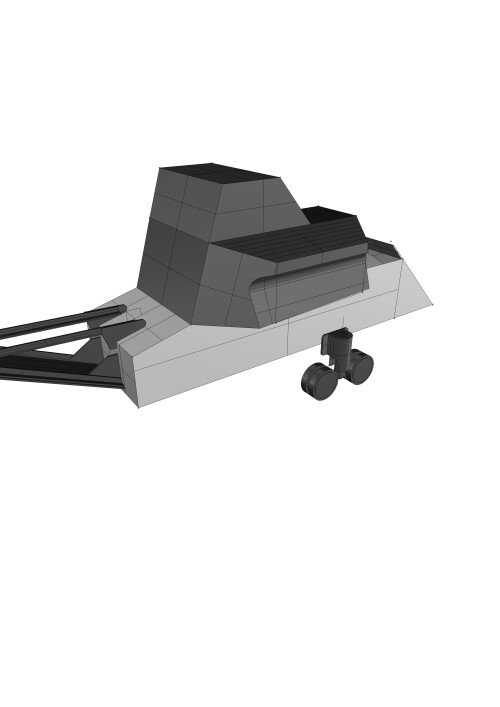

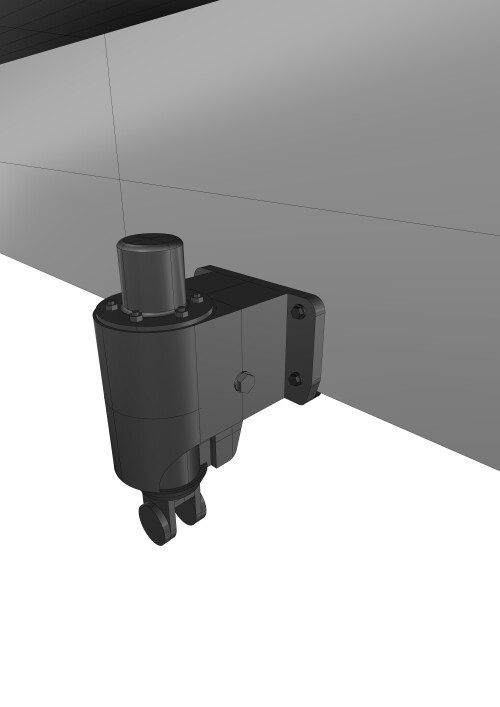

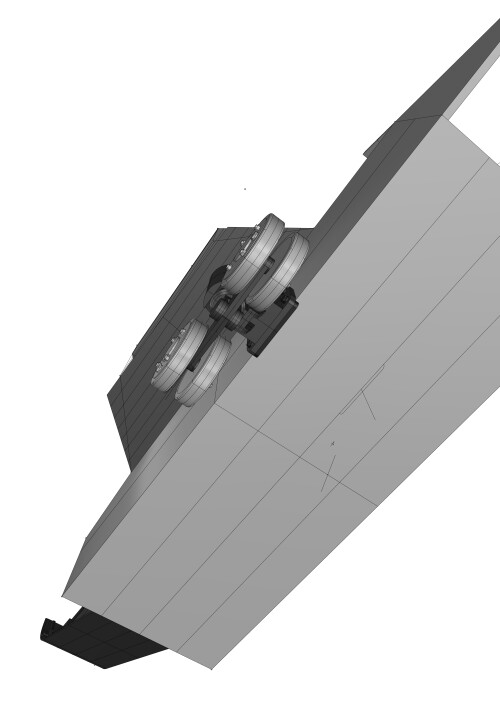

Начал разметку ходовой части.

laserworks69Дата: Понедельник, 14.07.2025, 17:01 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн

KoolДата: Понедельник, 14.07.2025, 17:37 | Сообщение # 7
Полковник
Группа: Мастера
Сообщений: 2322
Репутация: 353
Статус: Оффлайн

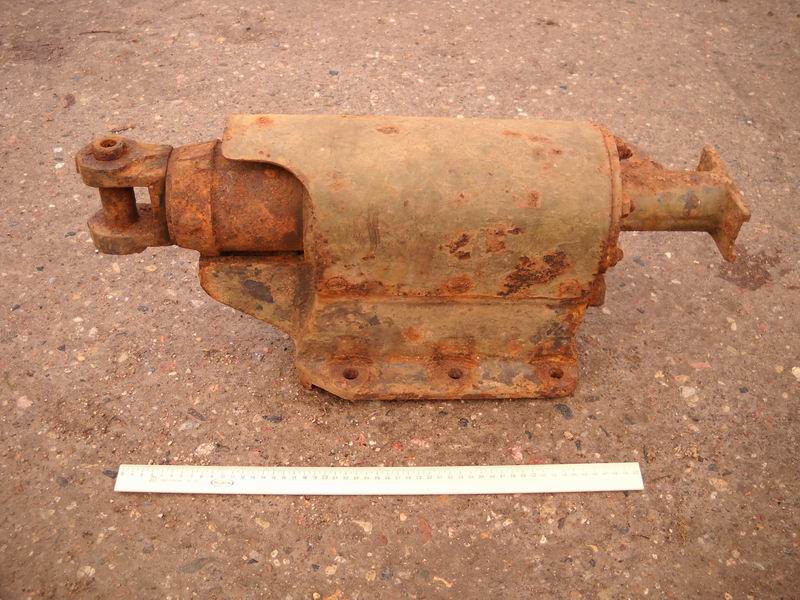

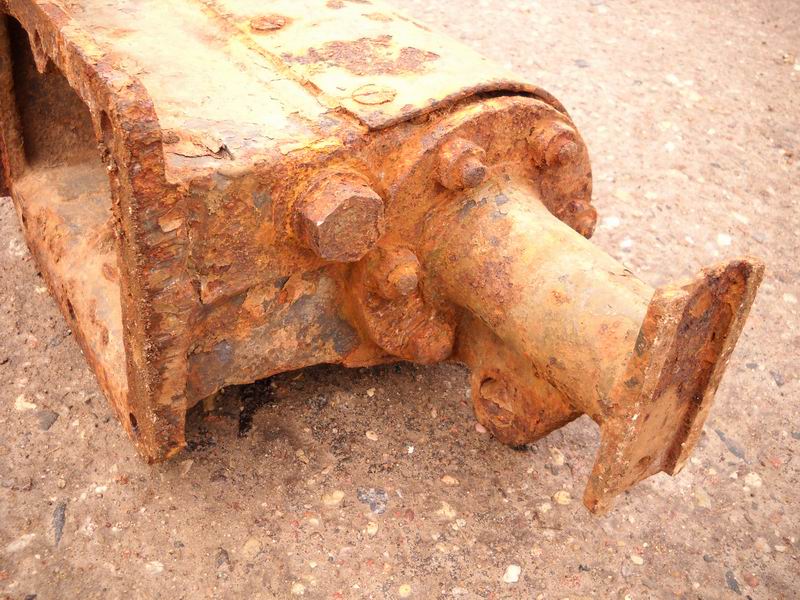

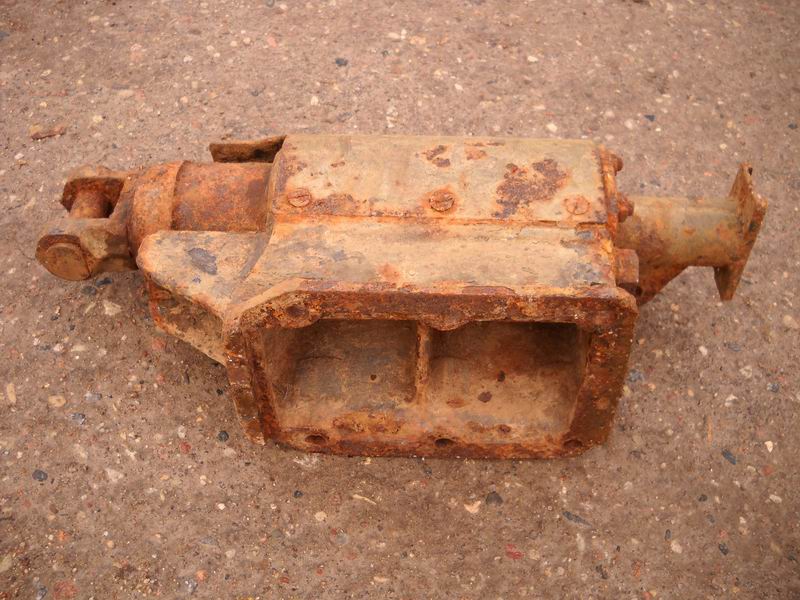

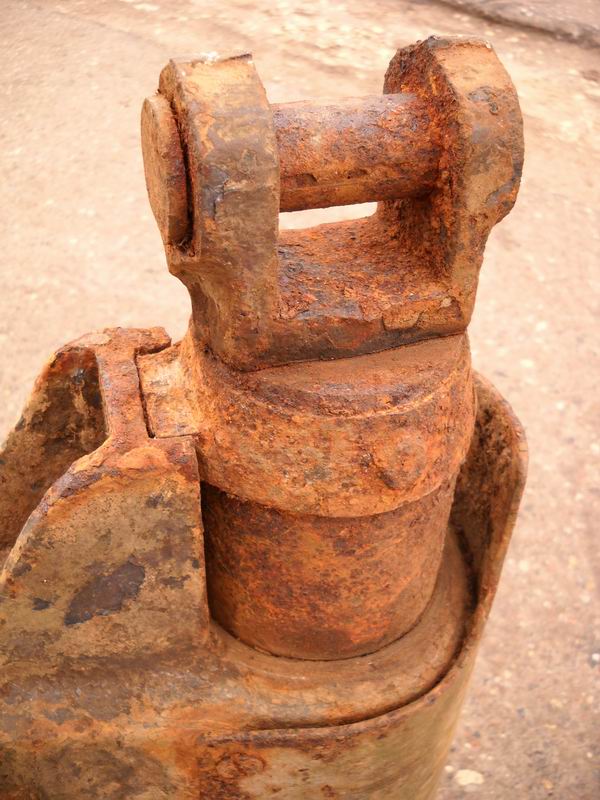

laserworks69, Немного не так, свеча подвески сделана по типу МС-а...





Прикрепления: 7645473.jpg (139.7 Kb) · 3872744.jpg (138.6 Kb) · 9003825.jpg (154.2 Kb) · 0918160.jpg (124.8 Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

KoolДата: Понедельник, 14.07.2025, 17:49 | Сообщение # 8
Полковник
Группа: Мастера
Сообщений: 2322
Репутация: 353
Статус: Оффлайн
Ленивец по конструкции очень похож вот на этот от МСа

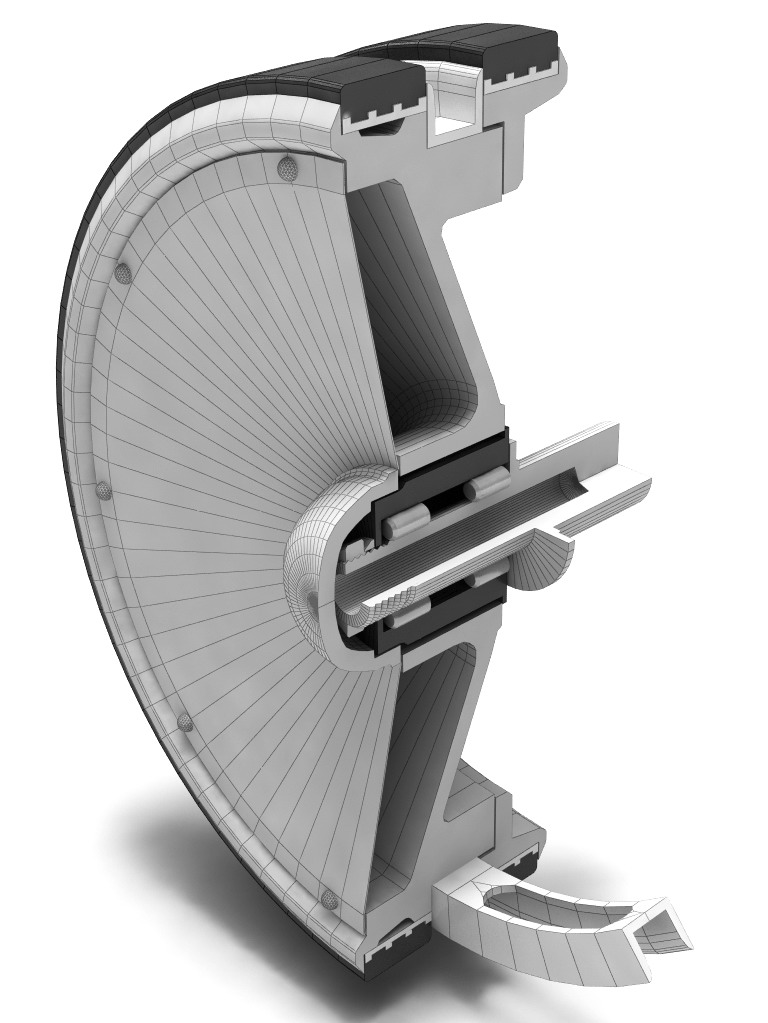

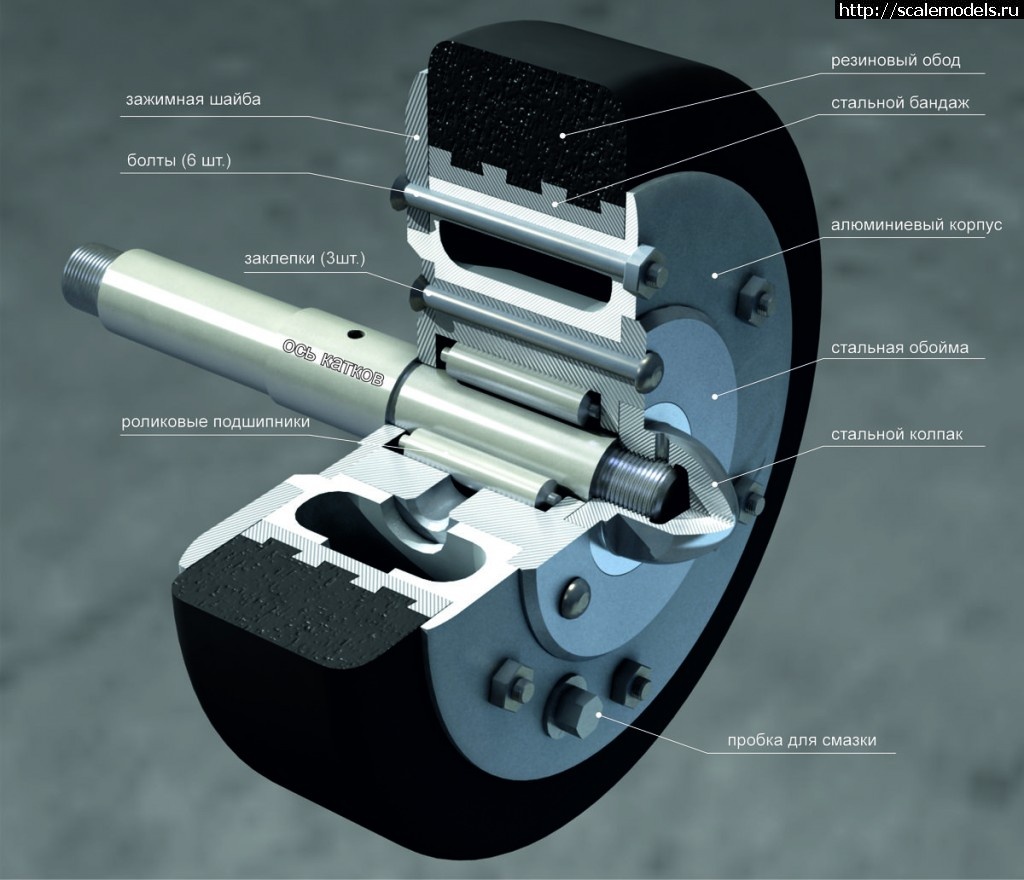

А опорные катки на это....тоже от МСа

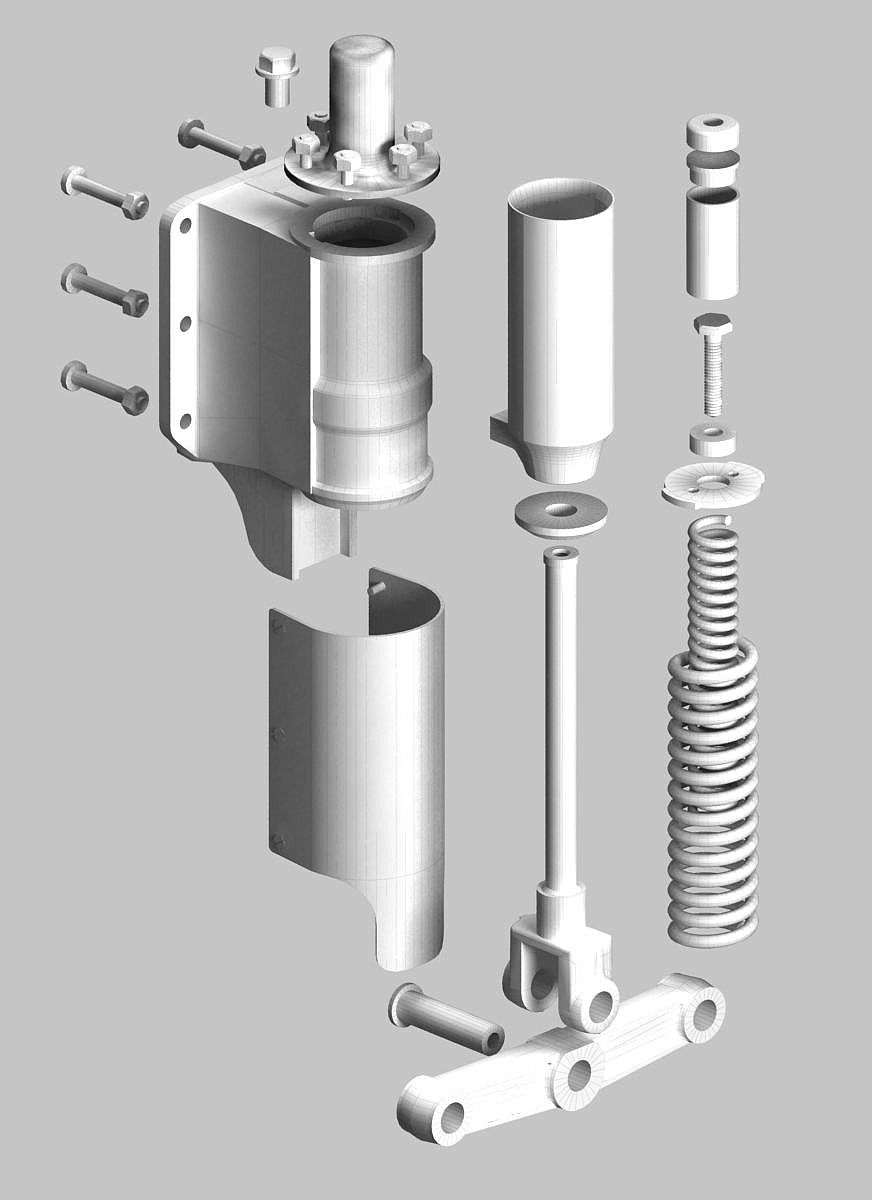

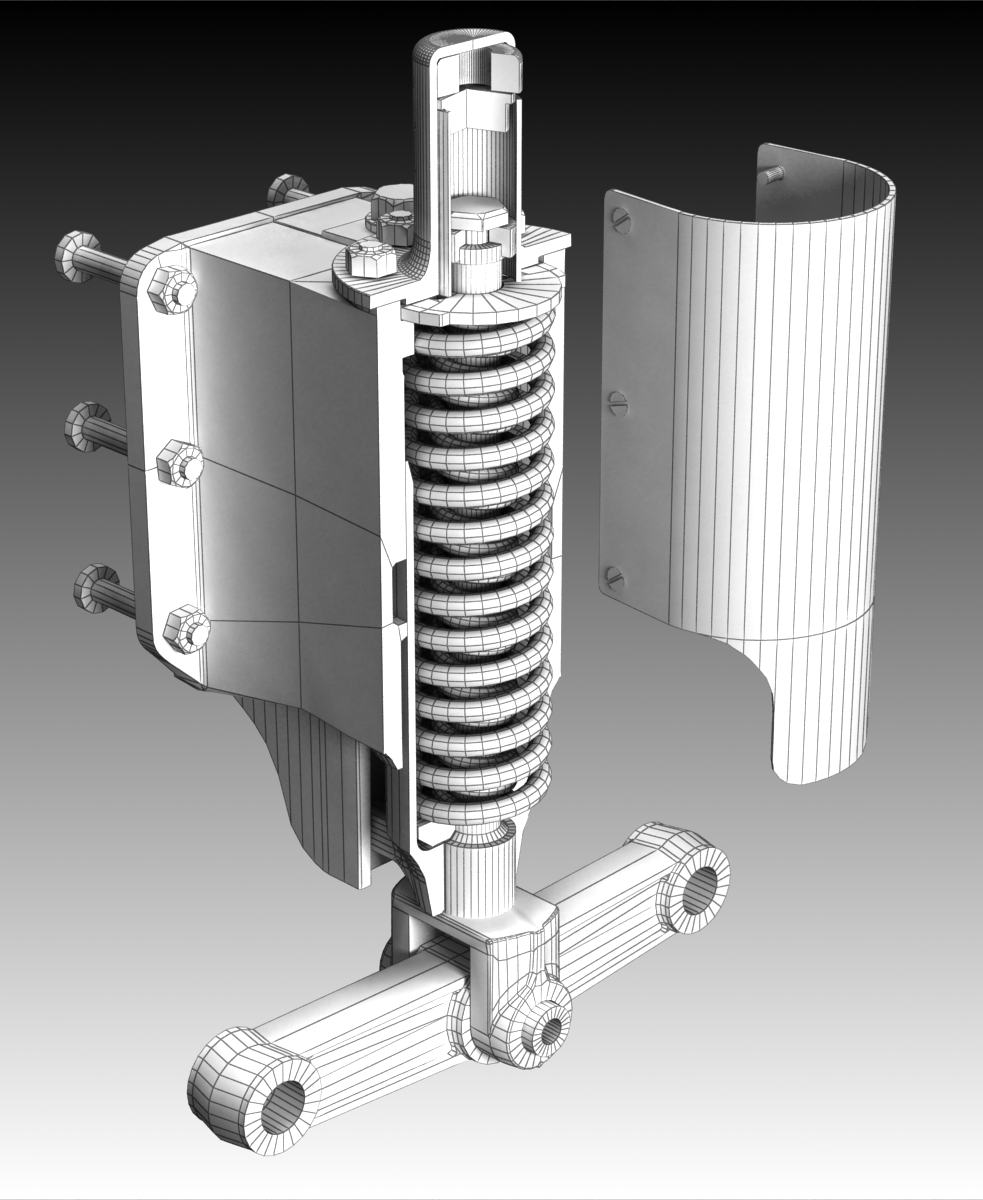

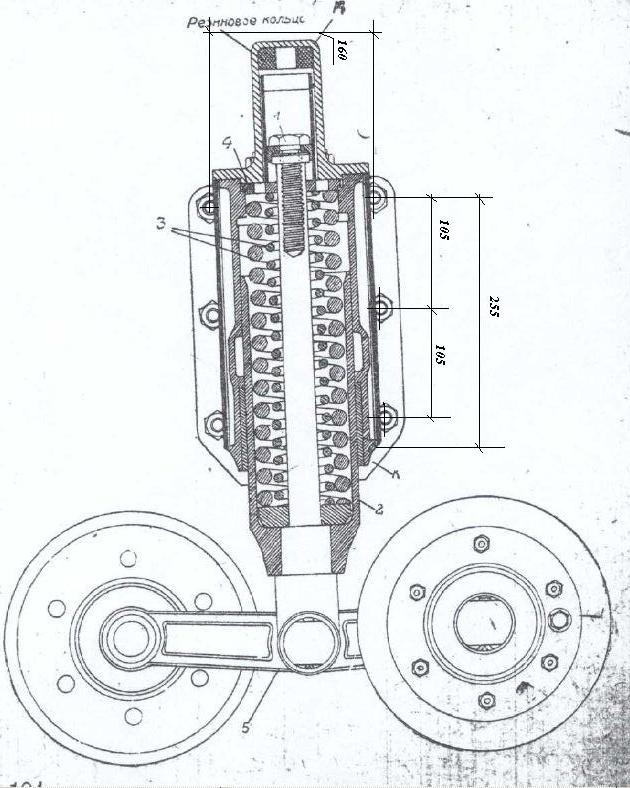

Ну и еще свеча подвески... для информации




Прикрепления: 6559196.jpg (122.9 Kb) · 7869969.jpg (182.0 Kb) · 3029992.jpg (78.4 Kb) · 0220856.jpg (112.1 Kb) · 7355975.jpg (70.3 Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

laserworks69Дата: Понедельник, 14.07.2025, 18:46 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн
О, вот это вовремя - переделаю......очень наглядно.

KoolДата: Понедельник, 14.07.2025, 19:06 | Сообщение # 10
Полковник
Группа: Мастера
Сообщений: 2322
Репутация: 353
Статус: Оффлайн

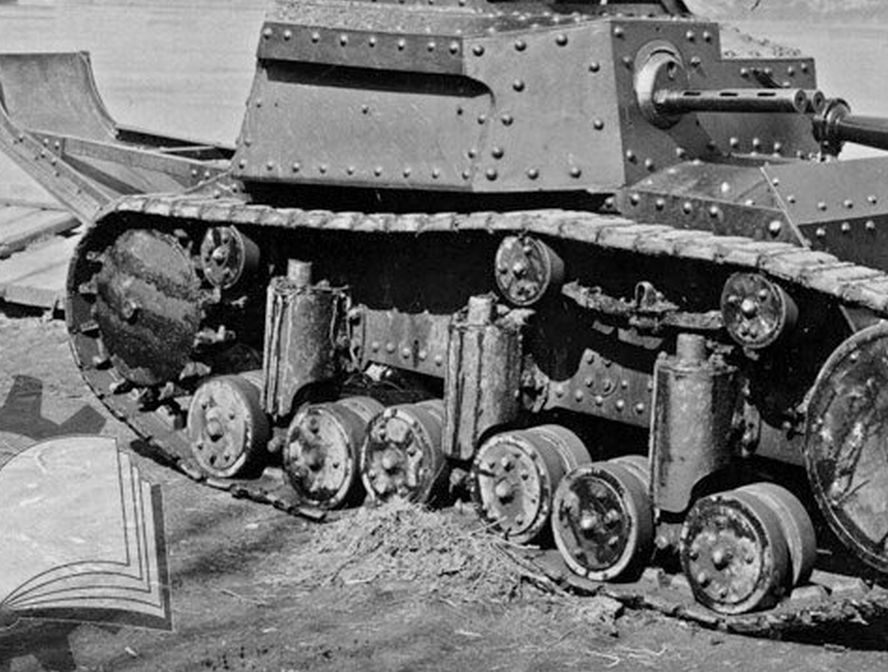

Но крепление к корпусу немного своё, индивидуальное, скругленное и на 4-х болтах....
Прикрепления: 6040634.jpg (112.5 Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»

laserworks69Дата: Вторник, 15.07.2025, 08:28 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн

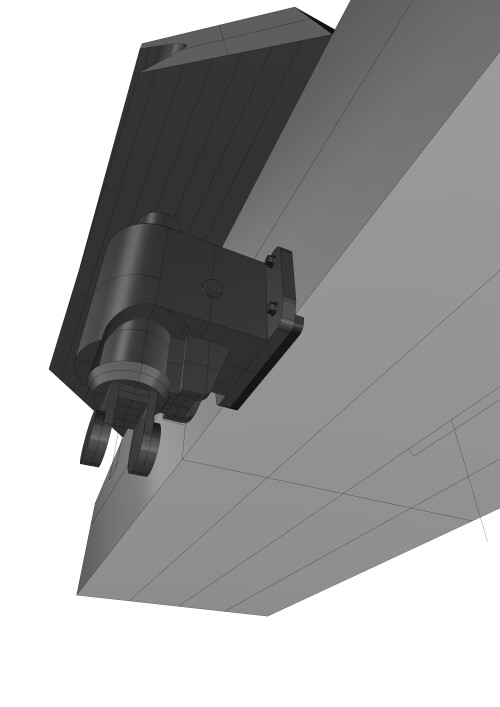

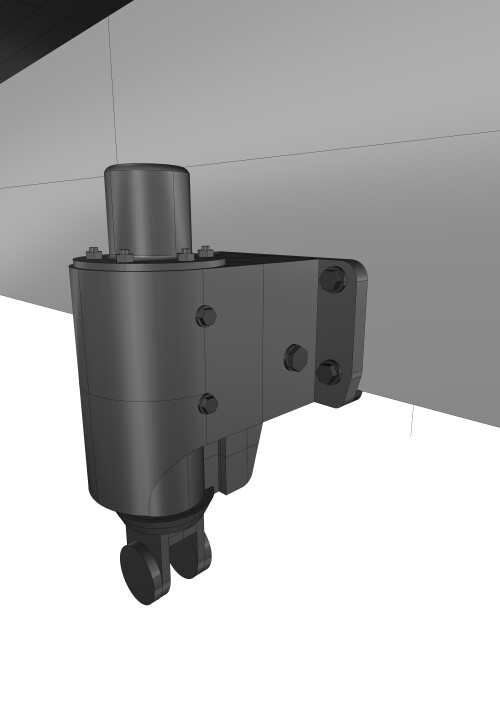

болтов крепления по 2 на кожухе с каждой стороны и они не в потай, а похоже обычные? На фото их вроде хорошо видно

laserworks69Дата: Вторник, 15.07.2025, 08:45 | Сообщение # 12
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн

laserworks69Дата: Вторник, 15.07.2025, 14:21 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн


laserworks69Дата: Среда, 16.07.2025, 12:39 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 72
Репутация: 8
Статус: Оффлайн

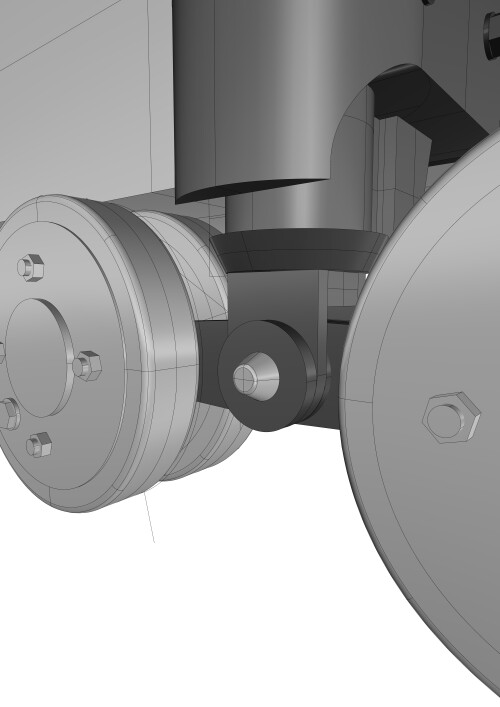

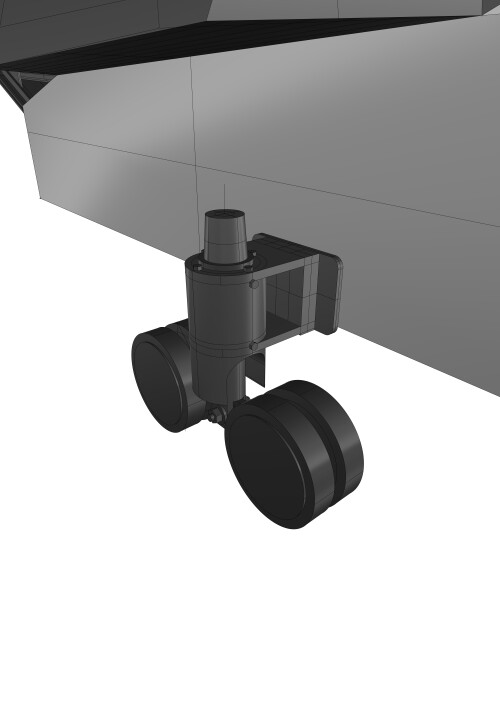

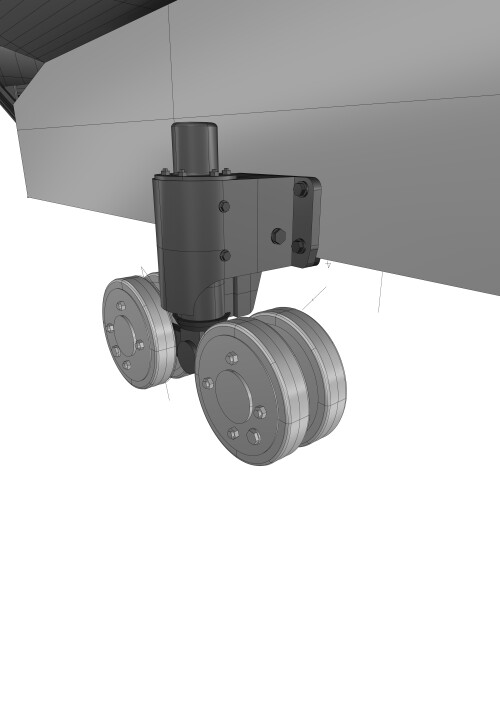

Опорные катки имеют по 4 соединительных шпильки? Вроде на фото так.
Здесь форма шляпки такая? По фото похоже, что торцы плоские ( там пятна грязи круглые и отличаются по цвету от боковой части).

KoolДата: Среда, 16.07.2025, 15:03 | Сообщение # 15
Полковник
Группа: Мастера
Сообщений: 2322
Репутация: 353
Статус: Оффлайн
Пойдет, про колпак по центру катка надо не забыть...  smile

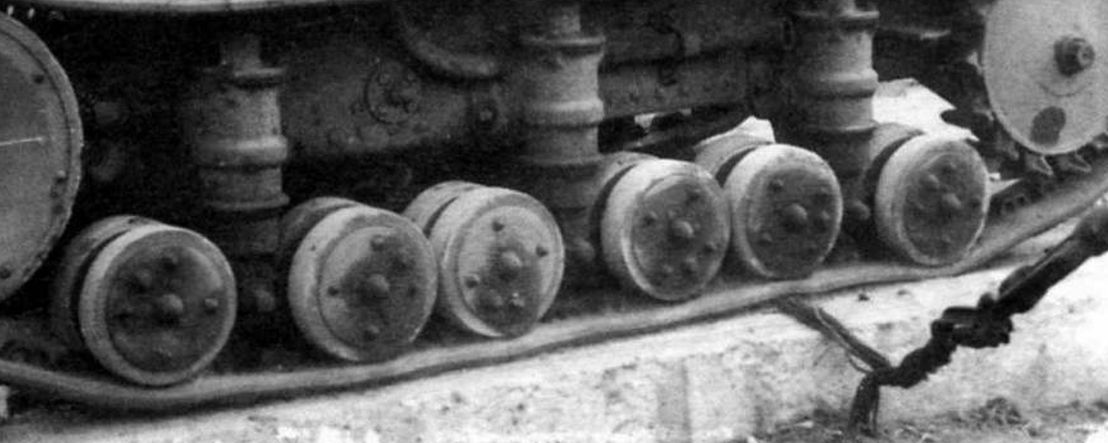

Так же обрати внимание на верхнем фото . свечи подвески без доп.брони, без вот этой детали...
Прикрепления: 0806434.jpg (68.1 Kb) · 1882499.jpg (112.7 Kb)


"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»


Сообщение отредактировал Kool - Среда, 16.07.2025, 15:15
