Т-80У (объект 219АС, ОКР "Ольха")
|
|
| reconmarine41 | Дата: Суббота, 18.05.2019, 20:07 | Сообщение # 31 |
 Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Мечтать о БРЭМ-1 не вредно, но надо переходить к делу. Примерил клешни на танчик:
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
|
| Varyag | Дата: Воскресенье, 19.05.2019, 01:15 | Сообщение # 33 |
 Лейтенант
Группа: Участники
Сообщений: 756
Репутация: 112
Статус: Оффлайн
| Ничего не сам с собою.)
Внимательно наблюдаю за стройкой, правда больше за процессом по КМТ-6. Есть в планах подвесить его на Т-55АМ.
Неужели СКИФ такой кривой и где можно взять подробную информацию по тралу?
|
| |
| |
| reconmarine41 | Дата: Воскресенье, 19.05.2019, 08:12 | Сообщение # 34 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Цитата Varyag (  ) больше за процессом по КМТ-6. Есть в планах подвесить его на Т-55АМ
Если есть возможность, берите КМТ-6 от Трубочиста. Он у них называется Trumpeter 06629 KMT-6 Mine Plow, тоже требует доработок, но не настолько катастрофично.
Цитата Varyag ( ) Неужели СКИФ такой кривой
Как вы можете видеть, белый пластик упорно вытесняет зеленый)))
Скиф это фактически детская игрушка. Его можно сделать рабочим, он будет подниматься и опускаться, но почти все элементы показаны условно. Например, к шатуну должна идти одна тяга, а у Скифа две и т. д. Все это при наличии желания конечно лечится, но требует огромного количества времени и внимания, потому что по фото далеко не все сразу понятно, а в гараже КМТ-6 почему-то не завалялось.
Для сравнения, Трумпетер в московских магазинах стоит от 800 до 1000 рублей (главное, найти в наличии), а Скиф - от 500 до 700. Вот и выбор - эфемерная экономия 300 рэ и веселые запилы с ломанием мозга над конструкцией, или постройка хотя бы геометрически верной модели с доработками по мелочи. Мне Скиф достался за 300 и случайно, я конечно подозревал, что все плохо, но не догадывался, насколько. Знал бы заранее - поехал бы за трубачом.
Цитата Varyag ( ) где можно взять подробную информацию по тралу?
Я пользуюсь несколькими валками, разрозненными фото на технике и ТО и РЭ 1975 года. Вечером залью на файлообменник и выложу тут.
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
Сообщение отредактировал reconmarine41 - Воскресенье, 19.05.2019, 08:25 |
| |
| |
| reconmarine41 | Дата: Понедельник, 20.05.2019, 09:13 | Сообщение # 35 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Вчера вечером руки не дошли, а сегодня выкладываю свою подборку по КМТ-6. Собственно: https://yadi.sk/d/CpYgjJUQJzYZtA
Смотрите внимательно, там есть фото и КМТ-8
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| reconmarine41 | Дата: Понедельник, 20.05.2019, 15:50 | Сообщение # 36 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Приступил к УТПМ (Устройство тралящее противоднищевых мин). Решил делать в сложенном виде, как и на прототипе:
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| reconmarine41 | Дата: Вторник, 21.05.2019, 17:11 | Сообщение # 37 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Сделал защелки крышек ящиков ЗИП:
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| reconmarine41 | Дата: Понедельник, 27.05.2019, 09:44 | Сообщение # 38 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Доделал всю механическую часть трала. Осталось кое-где добавить оси и болты и затариться двухкомпонентной шпаклевкой для сварных швов. На очереди тали, тросики уже сплел. Пока ломаю голову, какие шланги куда идут и как их присоединять. Может кто-то знает, как?
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| Model4assembly | Дата: Понедельник, 27.05.2019, 18:05 | Сообщение # 39 |
 Сержант
Группа: Участники
Сообщений: 530
Репутация: 73
Статус: Оффлайн
| Вот пневмосистема

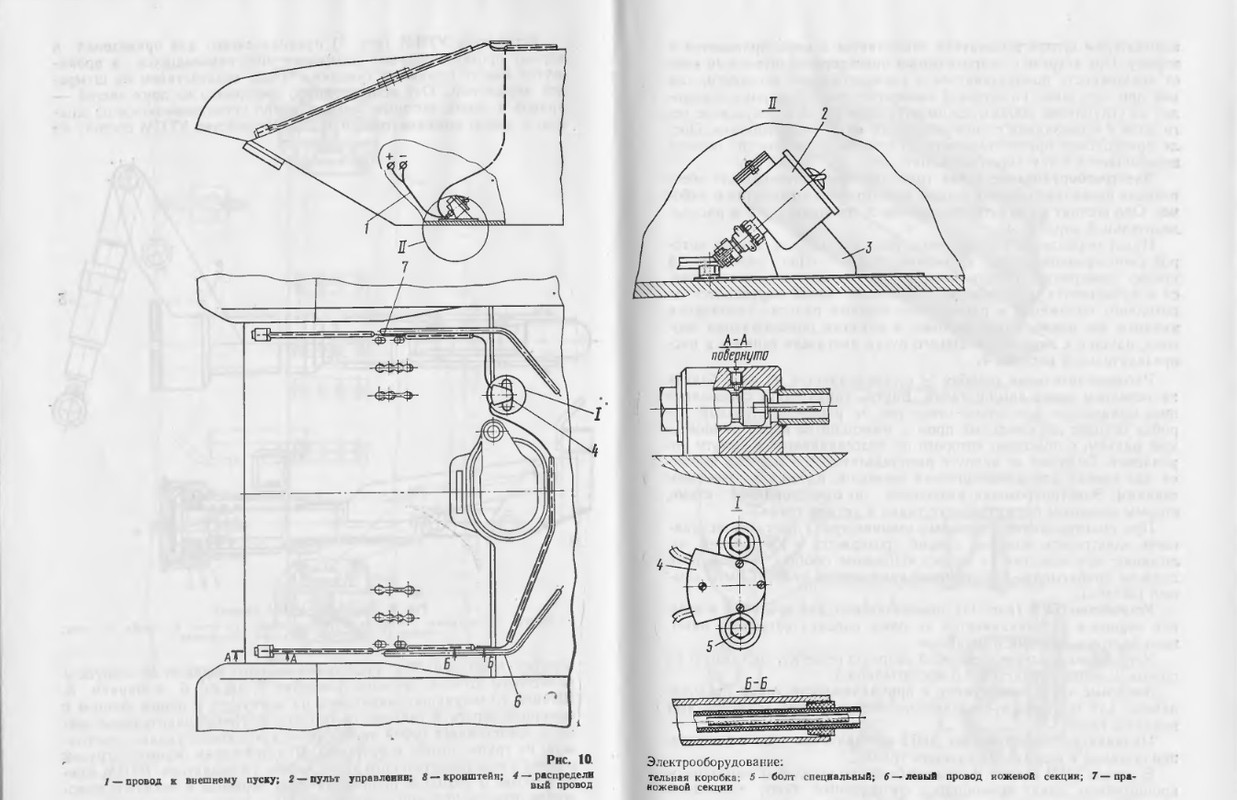

Вот электросхема
Вот так выглядит на т-72
|
| |
| |
| reconmarine41 | Дата: Понедельник, 27.05.2019, 18:44 | Сообщение # 40 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Спасибо за помощь, но эти все картинки у меня есть. Надо было уточнить, что непонятно, как проходят шланги гидравлики на самих "клешнях"
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| Model4assembly | Дата: Понедельник, 27.05.2019, 19:13 | Сообщение # 41 |
|
Сержант
Группа: Участники
Сообщений: 530
Репутация: 73
Статус: Оффлайн
| Цитата reconmarine41 ( ) Спасибо за помощь, но эти все картинки у меня есть. Надо было уточнить, что непонятно, как проходят шланги гидравлики на самих "клешнях"
Вы что-то путаете. Я вам скинул подключение КМТ, то что у Вас на модели создано. Если желаете гидравлику кинуть на сами "клешни" тогда вопрос зачем Вы поставили пневмоцилинд? Я что-то не пойму
|
| |
| |
| reconmarine41 | Дата: Понедельник, 27.05.2019, 19:18 | Сообщение # 42 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Давайте разбираться. На фотосете финского Т-72 с тралом есть какие-то шланги, подключенные непосредственно к "клешням". Есть какой-то способ использования КМТ-6 без пневмоцилиндров? Например, тут их нет:
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| reconmarine41 | Дата: Понедельник, 27.05.2019, 19:27 | Сообщение # 43 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
|
Строил, строю и буду строить.
Я этот танк труба шатал и башня вертел
|
| |
| |
| Model4assembly | Дата: Понедельник, 27.05.2019, 19:29 | Сообщение # 44 |
|
Сержант
Группа: Участники
Сообщений: 530
Репутация: 73
Статус: Оффлайн
| Цитата reconmarine41 ( ) Давайте разбираться. На фотосете финского Т-72 с тралом есть какие-то шланги, подключенные непосредственно к "клешням". Есть какой-то способ использования КМТ-6 без пневмоцилиндров? Например, тут их нет:
На финской 72 в упор не вижу шлангов на клешнях
|
| |
| |
| reconmarine41 | Дата: Понедельник, 27.05.2019, 19:32 | Сообщение # 45 |
|
Майор
Группа: Пользователи
Сообщений: 1494
Репутация: 140
Статус: Оффлайн
| Выше выложил фото
