Т-64А
dmitriy3700Дата: Четверг, 21.11.2019, 01:25 | Сообщение # 16
Сержант
Группа: Пользователи
Сообщений: 471
Репутация: 40
Статус: Online
Цитата Arvar ()
Если не ошибаюсь, на Т-64 шли отличные патронные коробки от тех что ставят на Т-72. Думаю из-за различных типов ЗПУ...
Все верно.Коробки отличаются,на фото там как раз верхняя харьковская,нижняя-тагил от т-72.Есть еще третий вариант этих коробок-на ленинградских и  омских Т-80.

swat0russiaДата: Пятница, 22.11.2019, 13:21 | Сообщение # 17
Лейтенант
Группа: Пользователи
Сообщений: 659
Репутация: 57
Статус: Offline
Ну да, верно, На 72-ках другие коробки.

С уважением , Алексей.

swat0russiaДата: Пятница, 22.11.2019, 13:25 | Сообщение # 18
Лейтенант
Группа: Пользователи
Сообщений: 659
Репутация: 57
Статус: Offline
Такое ощущение что людей на фото я где то видел. Случайно крайние три фото не Пархимского 33 тп?

С уважением , Алексей.

CaesarSlavaДата: Воскресенье, 03.05.2020, 16:32 | Сообщение # 19
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline

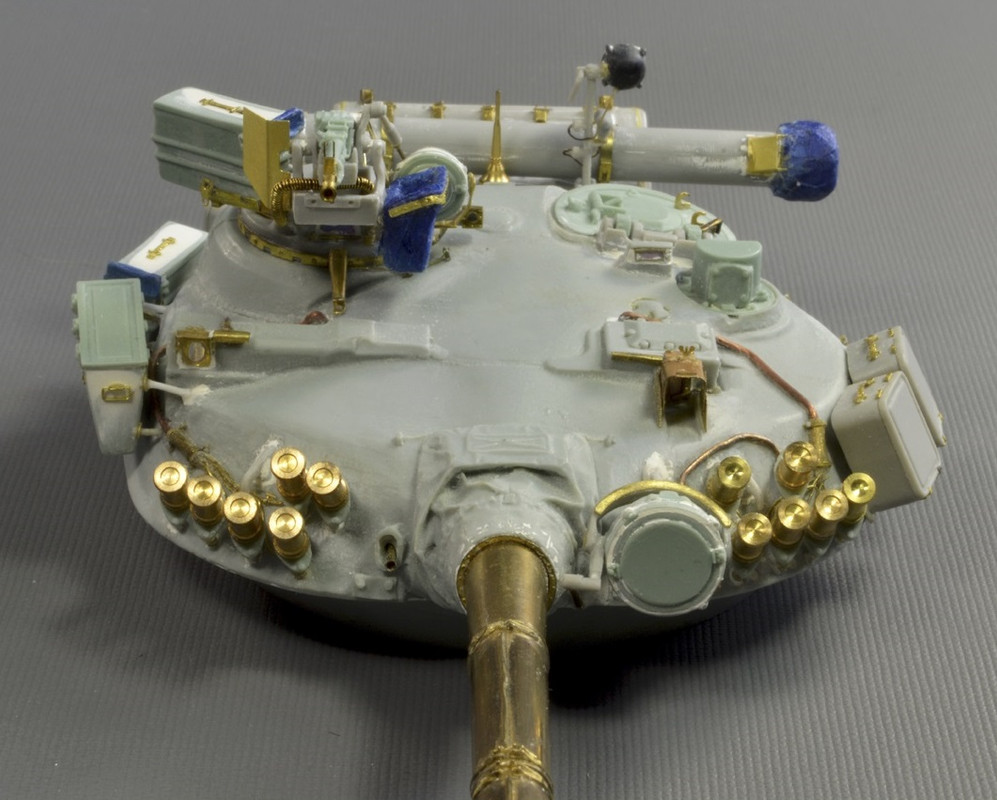

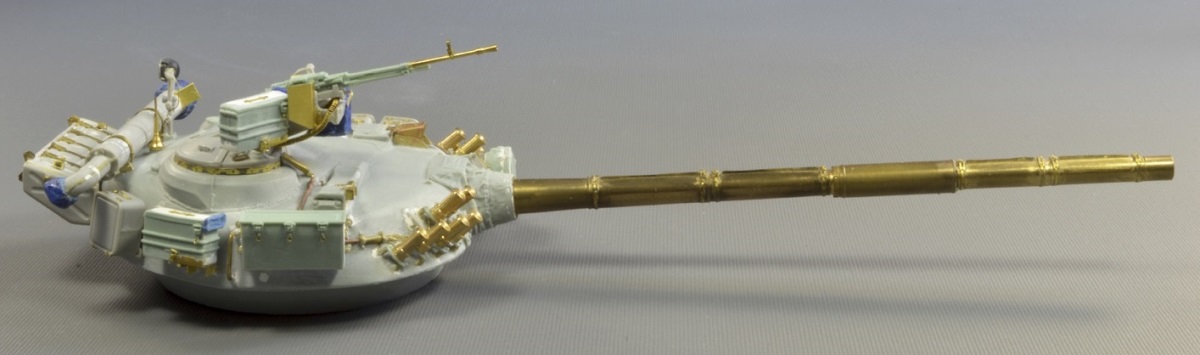

Готовая башня:
-сделал проводку на Л-4, ОУ-3, ЗПУ, фару и габариты, электроспуск НСВТ;
-изготовил разводку на мортиры «Тучи»;
-сделал разводку системы очистки прицелов, дворники на прицелы;
-изготовил крепление кормового ящика ЗИП;
-поручни, тяги и крепления ящиков ЗИП- латунные и пластиковые прутки;
-сварные швы- шпатлёвка, остекление оптики- DVD




















Edite, bibite, post mortem nulla voluptas!

Сообщение отредактировал CaesarSlava - Воскресенье, 03.05.2020, 16:37

klirens75Дата: Воскресенье, 03.05.2020, 17:54 | Сообщение # 20
Сержант
Группа: Пользователи
Сообщений: 127
Репутация: 11
Статус: Offline
Как всегда с удовольствием наблюдаю за стройкой. На А-шке скорее не Л-4, а Л-2, что по креплению оси прибора у Вас в принципе и реализовано, а вот с тягами параллелограмма что-то не то, я имею в виду место крепления регулируемой и нерегулируемой тяг.


В техописании это выглядит так



А на самом деле так



Сообщение отредактировал klirens75 - Воскресенье, 03.05.2020, 18:19

CaesarSlavaДата: Воскресенье, 03.05.2020, 18:39 | Сообщение # 21
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline
Цитата klirens75 ()
Как всегда с удовольствием наблюдаю за стройкой. На А-шке скорее не Л-4, а Л-2, что по креплению оси прибора у Вас в принципе и реализовано

Там, по моему, основное отличие в типе лампы и стекле.

Цитата klirens75 ()
а вот с тягами параллелограмма что-то не то, я имею в виду место крепления регулируемой и нерегулируемой тяг.
Делал по валкам. При чём валки немного разнятся. Соотвтественно задачи были следующие- примерно соблюсти соосность и углы, правильные места крепления к маске и самому осветителю. Ну и впихнуть всё это дело с учётом ящиков АТ-1, 6 мортир системы "туча", самого осветителя, кучи проводки и маски орудия. Да и сделать так, чтобы другие элементы относительно друг друга имели расстояния и углы схожие с валками. В общем задача была не из простых, переделывал несколько раз. Конечно Т-64Б, в виду куда меньшего кол-ва мортир, делать проще.


Edite, bibite, post mortem nulla voluptas!

novik1967Дата: Воскресенье, 03.05.2020, 19:40 | Сообщение # 22
Лейтенант
Группа: Пользователи
Сообщений: 943
Репутация: 10
Статус: Offline
Синенькое--из чего сделано?)

Категорически на ТЫ.
Саша

CaesarSlavaДата: Воскресенье, 03.05.2020, 19:59 | Сообщение # 23
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline
Цитата novik1967 ()
Синенькое--из чего сделано?)
Из бумаги в обувных коробках)


Edite, bibite, post mortem nulla voluptas!

ArvarДата: Понедельник, 04.05.2020, 00:01 | Сообщение # 24
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 969
Репутация: 57
Статус: Offline
Слава, приветствую!
Смотрю и вспоминаю матчасть smile
Не забудь вставить проволочку в "скобке" крепления трубы ОПВТ к люку наводчика (которая за крючки на люке защелкивается - в фототравлении
у тебя).



CaesarSlavaДата: Понедельник, 04.05.2020, 10:59 | Сообщение # 25
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline
Цитата Arvar ()
Не забудь вставить проволочку в "скобке" крепления трубы ОПВТ к люку наводчика (которая за крючки на люке защелкивается - в фототравленииу тебя
Привет) Она там стоит, видимо чёткости фото не совсем хватило, т.к. кусок проволоки такого же цвета, как и фототравление.


Edite, bibite, post mortem nulla voluptas!

CaesarSlavaДата: Понедельник, 04.05.2020, 17:12 | Сообщение # 26
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline
Ан нет, во время фотосета кусок латунной трубки вылетел, восстановим

Edite, bibite, post mortem nulla voluptas!

tursergeyvДата: Воскресенье, 24.05.2020, 21:01 | Сообщение # 27
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline
У Вас на башне отсутствует клапан подпоромера.
Подпоромер был введён с октября 1974 г. с целью улучшения системы подводного вождения справа от наводчика на наклонной части крыши башни. Судя по вертикальным поручням у Вас башня более позднего выпуска.



Сообщение отредактировал tursergeyv - Воскресенье, 24.05.2020, 21:44

CaesarSlavaДата: Воскресенье, 24.05.2020, 21:44 | Сообщение # 28
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline
Цитата tursergeyv ()
У Вас на башне отсутствует клапан подпоромера.
Спасибо, добавлю, раньше вообще не замечал этот элемент

Цитата tursergeyv ()
Судя по вертикальным поручням у Вас башня значительно более позднего выпуска.
Ну вообще планируется машина 79-80 годов выпуска. После введения системы "Туча" в январе (если не изменяет память) 1979, и до введения сплошных экранов в январе 1981. Версия машины довольно таки редкая. Что интересно, забашенных ящиков ЗИП было 2 варианта. Трамп даёт поздний, с выштамповками, такой вроде как в 1980 году пошёл.


Edite, bibite, post mortem nulla voluptas!

MemphisДата: Воскресенье, 24.05.2020, 22:24 | Сообщение # 29
Сержант
Группа: Пользователи
Сообщений: 290
Репутация: 27
Статус: Offline
Траки на ведущее как одеваются? Ну. очень давно взял 64-ку и к ней еще смоляные траки на защелках от МастерКлаба. Так трак был короче и на звездочку лента садилась с трудом. Про то, лента короче, понятно. Но траки на готовой модели никто не считает. Писал тогда производителю: данные траки делались под Скиф. А как металлические?

CaesarSlavaДата: Воскресенье, 24.05.2020, 22:39 | Сообщение # 30
Лейтенант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 856
Репутация: 123
Статус: Offline
Цитата Memphis ()
Траки на ведущее как одеваются? Ну. очень давно взял 64-ку и к ней еще смоляные траки на защелках от МастерКлаба. Так трак был короче и на звездочку лента садилась с трудом. Про то, лента короче, понятно. Но траки на готовой модели никто не считает. Писал тогда производителю: данные траки делались под Скиф. А как металлические?


Да отлично, металлические траки делались под трамповскую звездочку. Собственно трамповская звездочка есть в рекламных буклетах этих траков.


Edite, bibite, post mortem nulla voluptas!
