Форум » Другие страны - галерея работ участников форума » США: 1900-1945 » Т40 (сборка конверсии ракетной установки на М4А1)
Т40
shermanm4Дата: Вторник, 02.08.2022, 12:37 | Сообщение # 1
Полковник
Группа: Участники
Сообщений: 2494
Репутация: 209
Статус: Оффлайн
Rocket Launcher T40/M17 (Whizbang) ( иногда пишется как WhizBang ) — реактивная установка залпового огня , установленная на танке и использовавшаяся армией США во время Второй мировой войны . Пусковая установка была размещена на Medium Tank M4 и стреляла 7,2-дюймовыми (180-мм) реактивными снарядами T37 HE или T21 Chemical из 20 пусковых установок. Он был разработан и использовался на поздних этапах Второй мировой войны ; в 1944–45 годах он участвовал в ограниченных боях. Также был разработан экспериментальный короткий вариант Т40.
Ракетная установка на T40/M17 WhizBang могла вмещать двадцать 7,2-дюймовых ракет в коробчатой ​​раме, которую можно было поднимать гидравлически с помощью органов управления 75-мм пушкой . При необходимости всю установку можно было сбросить за борт. В случае сброса 75-мм орудие можно было использовать как обычно. Ракеты в установке могли запускаться по одной или залпами.

Т40 ограниченно использовались на Европейском театре военных действий в 1944–1945 годах. Первоначально они предназначались для использования в день «Д», но задержки в испытаниях привели к тому, что окончательное утверждение конструкции произошло слишком поздно для использования во время вторжения в Нормандию.  Испытания также показали, что ракеты потенциально опасны как для экипажа пусковой установки, так и для всех, кто находится поблизости.  Корпус морской пехоты исследовал Т40 на предмет возможного использования в Марианской кампании в 1944 году, но в конечном итоге он не использовался в Тихом океане.
В декабре 1944 года на Арденнский фронт поступило 30 Т-40. Крупная контратака немцев в этом секторе заставила Т40 быть передислоцированы на более безопасные позиции. После боя Т40 были переброшены в северную Италию, где они оставались до конца войны.
image share

Добавлено (02.08.2022, 12:39)
---------------------------------------------
T40 мало известен.Хотя довольно любопытный агрегат.
В моделях его делает UM в 72 масштабе.
Довольно примитивно.

Добавлено (02.08.2022, 12:44)
---------------------------------------------
Я не брался за эту модель,пока мне не попалось техническое руководство армии США от января 1945 года.
Для конверсии возьму М4А1 от Италери-он самый дешевый и доступный.
Ракетную установку сделаю 3д.
Такие планы.

Добавлено (02.08.2022, 12:46)
---------------------------------------------

Добавлено (02.08.2022, 12:47)
---------------------------------------------
Можно взять и М4А2 от Звезды.

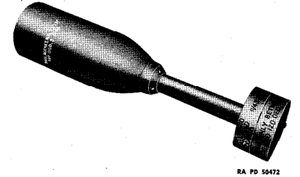

Боеприпас к Т40.

Добавлено (02.08.2022, 12:48)
---------------------------------------------

Добавлено (02.08.2022, 12:50)
---------------------------------------------

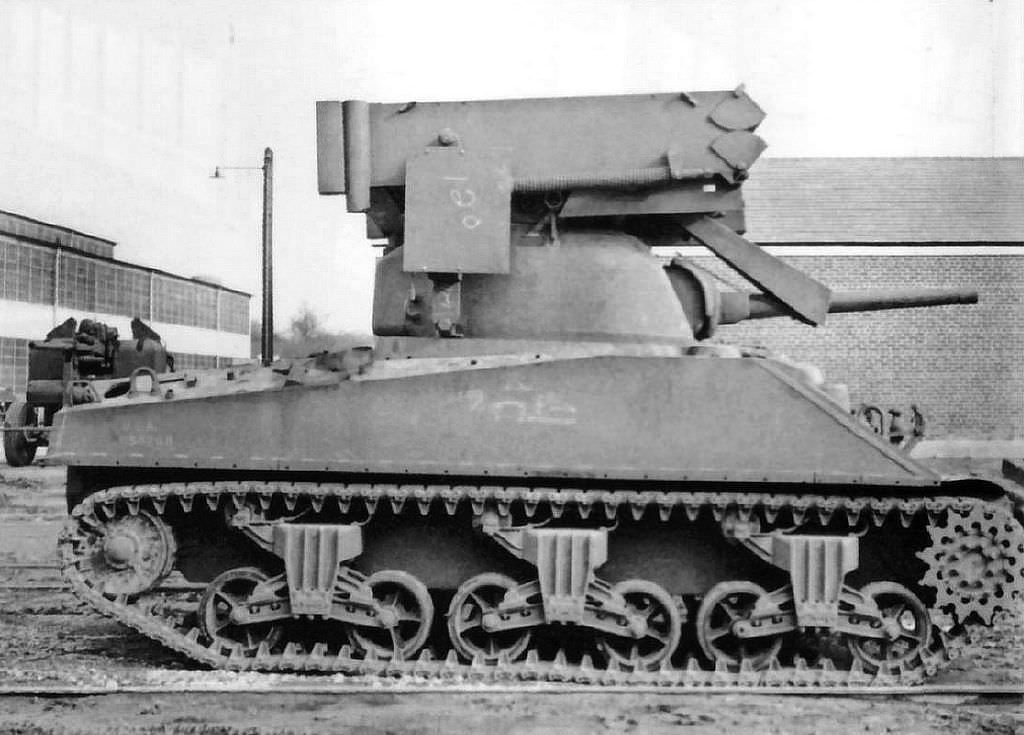

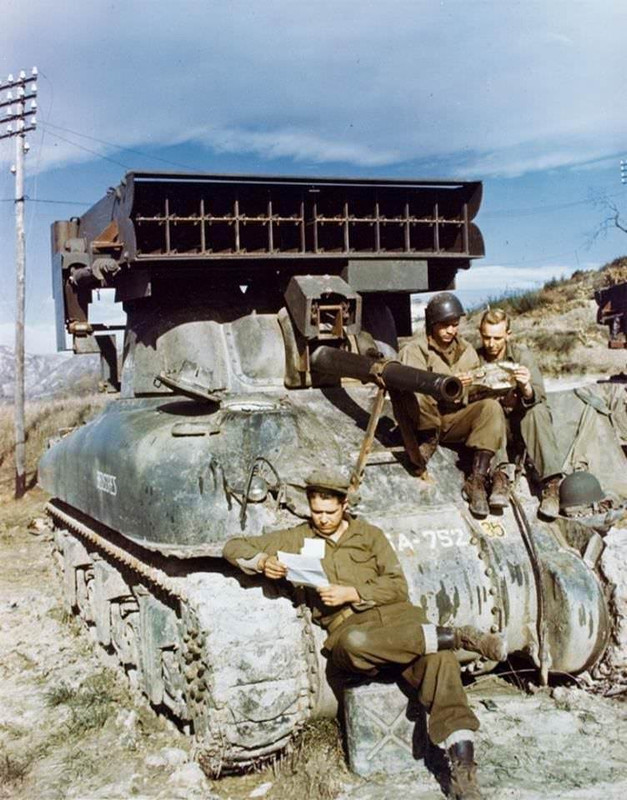

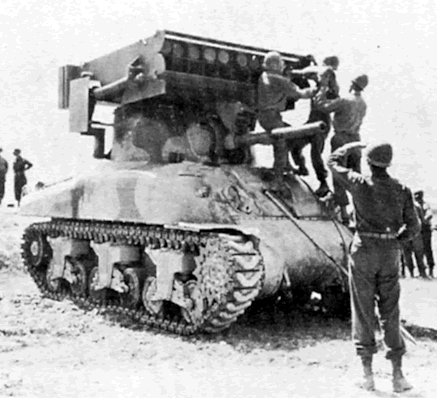

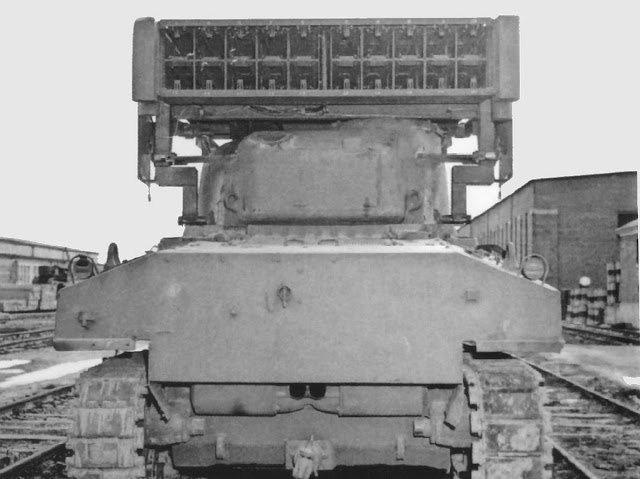

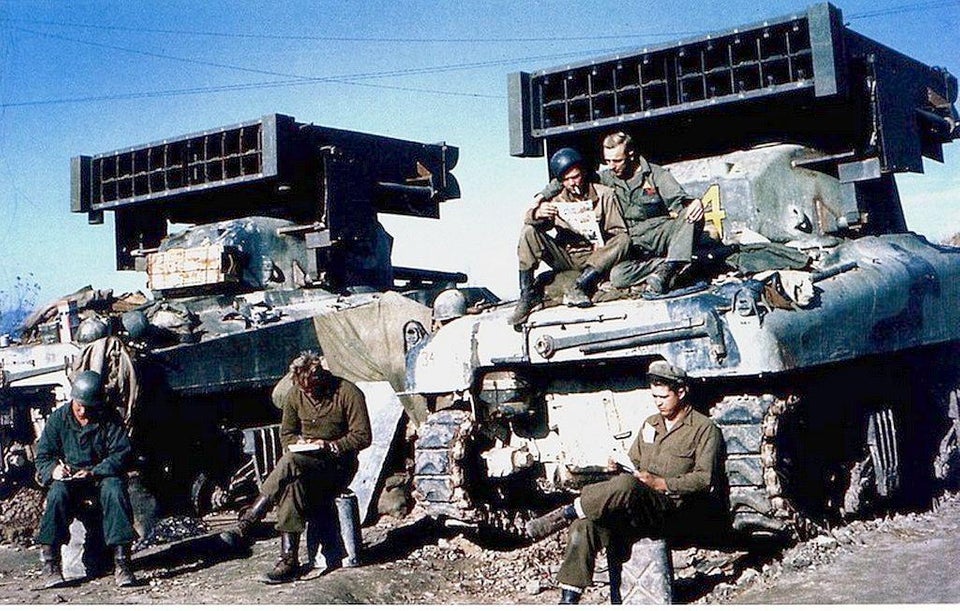

Постановочные фото и реальные.:)))


Serg7Дата: Вторник, 02.08.2022, 14:13 | Сообщение # 2
Генерал-лейтенант
Группа: Мастера
Сообщений: 7778
Репутация: 925
Статус: Оффлайн
snack

HartДата: Вторник, 02.08.2022, 14:20 | Сообщение # 3
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Вот оно 3Д в действии!

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

shermanm4Дата: Вторник, 02.08.2022, 22:21 | Сообщение # 4
Полковник
Группа: Участники
Сообщений: 2494
Репутация: 209
Статус: Оффлайн
В техруководстве пакет с направляющими выглядит так.

С него я и начал.
Получилась массивная коробка.

Serg7Дата: Среда, 03.08.2022, 00:18 | Сообщение # 5
Генерал-лейтенант
Группа: Мастера
Сообщений: 7778
Репутация: 925
Статус: Оффлайн
hands  up

shermanm4Дата: Среда, 03.08.2022, 11:41 | Сообщение # 6
Полковник
Группа: Участники
Сообщений: 2494
Репутация: 209
Статус: Оффлайн
Как правило для всяких инженерных машин   американцы и  британцы использовали  ранние версии танков шерман.
На фото видно ранний вариант маски и ранний корпус М4А1 с малыми люками.Так что  италери тут не годится.Как базу буду использовать М4А1 DV от Драгон.

У него переделок меньше.:)))
При этом тележки поздние с приподнятым роликом.Траки Т48 с резиновыми шевронами.

Добавлено (03.08.2022, 11:42)
---------------------------------------------
Есть мысль сделать  и корпус 3д.Но там много возни.


1440322Дата: Вторник, 11.07.2023, 07:35 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 29
Репутация: 0
Статус: Оффлайн
Приветствую коллеги!
...Вообще-то я самолётчик...
Но непоборимая любовь к ШерманАм заставила зарегистрироваться и обратиться к Вам. Строю их я правда не в ваашем королевском масштабе, а в своём самолётном 72-м Но случайно попавший ко мне металлический Ли и шесть ШерманОв - уже стоят на полке. + два в работе. Хотелось сделать Калиопу Т-34, но снуля сделать шестьдесят совершенно одинаковых трубочек оказазось выше моих сил!  К сожалению ушные палочки под мой масштаб ну никак не подходят... cry
 поэтому обратился к Т-40. Искать UM нет не времени не денег - пусковую решил сделать снУлёвую, самделошную...
 Автор темы писал: "Я не брался за эту модель,пока мне не попалось техническое руководство армии США от января 1945 года."
 Поэтому очень бы хателось задать вопрос ему, знакомому с тех. документами - скажите пожалуйста, а как экипаж при этой системе забирается внутрь и покидает машину?
 ...честно говоря меня этот вопрос занимал с самого начала, при беглом сравнении с Калиопой Т-34... sad

shermanm4Дата: Вторник, 11.07.2023, 19:42 | Сообщение # 8
Полковник
Группа: Участники
Сообщений: 2494
Репутация: 209
Статус: Оффлайн
1440322, когда пусковую поднимают на угол,доступ к люку башни открывается.


Сообщение отредактировал shermanm4 - Вторник, 11.07.2023, 19:44

1440322Дата: Среда, 12.07.2023, 08:32 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 29
Репутация: 0
Статус: Оффлайн
Спасибо коллега за оперативность ответа!  Признаться судя по датам постов - такого никак не ожидал.

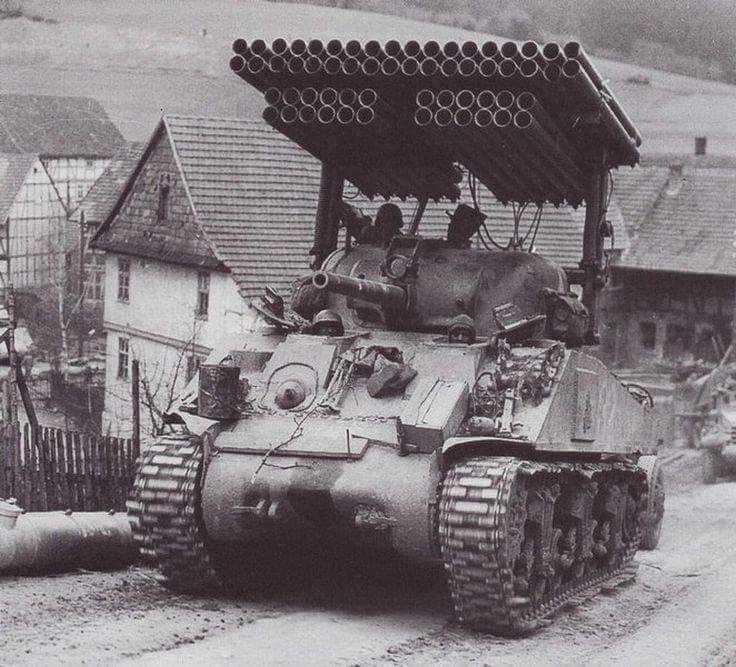

 - Так это в Т-34, а в Т-40?  Взгляните внимательно - ведь если всё так просто - приподнял установку (- отнюдь не в зенит!) открыл люк, и где-то там ещё и вылез...
 Зачем же тогда  так высоко приподнимать на Т-34?
 Жалко что по ним так мало фотографий...
 я так понимаю, что установка слегка забронирована... и спереди ещё закрывается створками... броне.   и по бокам какие-то щитки, и провода не висят...
 Кстати ещё один довольно важный вопрос - где находится ось поворота-подЪёма установки - на уровне нижней части башни или на уровне середины бронекороба пусковой установки?
 ...  разглядывая немногочисленные фотографии ... увидел что точка (-ось) поворота возможно может быть и  в третьем месте - в середине "кронштейна"

1440322Дата: Пятница, 14.07.2023, 01:45 | Сообщение # 10
Рядовой
Группа: Пользователи
Сообщений: 29
Репутация: 0
Статус: Оффлайн
Кстати ещё один довольно важный вопрос - где находится ось поворота-подЪёма установки - на уровне нижней части башни или на уровне середины бронекороба пусковой установки?
...  разглядывая немногочисленные фотографии ... увидел что точка (-ось) поворота возможно может быть и  в третьем месте - в середине "кронштейна
- Пришёл к выводу, что всё-таки "подЪём-поворот"  происходит вокруг верхней точки кронштейна...
 https://waralbum.ru/144530/
 Вот тут, это хорошо видно, хоть это и не совсем та установка.
 Вот бы ещё понять - что там такое свисает, впереди люка заряжающего (- или впереди того места, где его нет)


Сообщение отредактировал 1440322 - Пятница, 14.07.2023, 04:40

1440322Дата: Воскресенье, 16.07.2023, 05:05 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 29
Репутация: 0
Статус: Оффлайн
Наверное это не хорошо, что я тут"топчусь" в чужой теме? Но уже год  тут никто не появляется... - может ещё вернётся топстартер, и доделает свою Калиоппу?

- Просто удивительно, что тут на форуме, у шерманьяков нет ни одной законченной Калиоппы!  Хотя есть несколько каких-то невыразительных, небоевых "быстроходных тягачей", это ведь такая интересная и к тому же ещё смотрибельная модификация!
В отличии например от DD -  тот конечно очень интересный и необычный Шерман, но в каком же виде прикАжете делать его модель?! " сложенном" и или в "разложенном"?
 - ведь при любом варианте толком ничего не видно!


Сообщение отредактировал 1440322 - Воскресенье, 16.07.2023, 22:40

shermanm4Дата: Воскресенье, 16.07.2023, 20:26 | Сообщение # 12
Полковник
Группа: Участники
Сообщений: 2494
Репутация: 209
Статус: Оффлайн

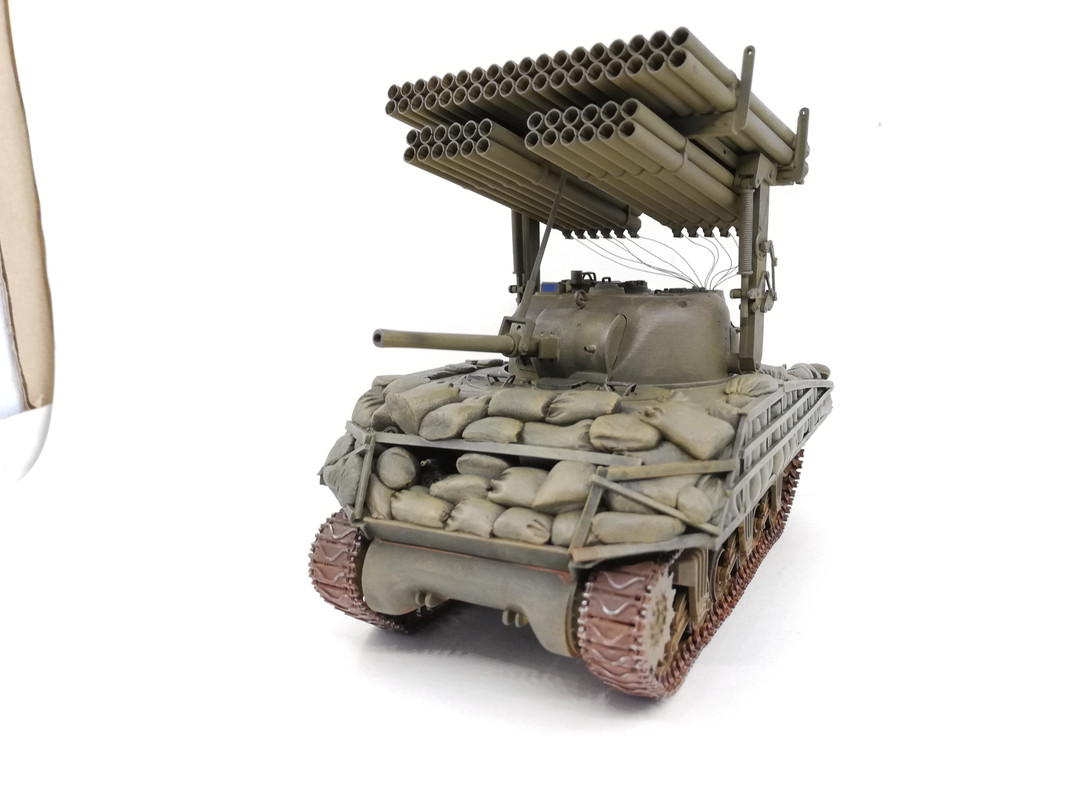

1440322, как это нет законченной?


Добавлено (16.07.2023, 20:32)
---------------------------------------------
По поводу устройства пусковой у меня есть техописание Т40  на английском языке  времен войны.Пишите в личку эмейл-пришлю вам.
По проекту Т40 пока все приостановлено на фазе рисовки  3д модели.Пусковая есть,дело за креплениями.Доделаю в этом году,я полагаю.По шерману ДД есть мой пост.
http://panzer35.ru/forum/50-18226-2
Тоже в процессе.Я делал  поплавок в боевом положении.

Добавлено (16.07.2023, 20:35)
---------------------------------------------
1440322, у той башне на фото нет люка заряжающего.А свисает  бронеплита.


Сообщение отредактировал shermanm4 - Воскресенье, 16.07.2023, 20:35

1440322Дата: Понедельник, 17.07.2023, 00:20 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 29
Репутация: 0
Статус: Оффлайн
у той башне на фото нет люка заряжающего.А свисает  бронеплита. - это я догадываюсь. Но что она прикрывает, если там нет люка...
И где она на других  снимках?

1440322Дата: Понедельник, 17.07.2023, 07:18 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 29
Репутация: 0
Статус: Оффлайн
- Не могу понять кинематику действия пружины по бокам - и зачем оа вообще нужна...

shermanm4Дата: Понедельник, 17.07.2023, 16:18 | Сообщение # 15
Полковник
Группа: Участники
Сообщений: 2494
Репутация: 209
Статус: Оффлайн
https://tanks-encyclopedia.com/ww2-us-calliope/
https://usacac.army.mil/sites....052.pdf

Добавлено (17.07.2023, 16:21)
---------------------------------------------
1440322, пружины для амортизации,видимо.При выстреле гасить энергию отдачи.

Добавлено (17.07.2023, 16:23)
---------------------------------------------
https://panzerserra.blogspot.com/2013....et.html
Здесь испанский моделист Маркос  собирал установку.
