Pz. Kpfw. 38 (t) Ausf.B. Full Interior
vladsvirsДата: Суббота, 31.07.2021, 23:27 | Сообщение # 1
Рядовой
Группа: Участники
Сообщений: 47
Репутация: 9
Статус: Оффлайн
Всем привет!Сейчас работаю над Pz 38 Ausf B. Full Interior от Tristar.
По самой модели ожидал большего - и облоя не мало и следы толкателей многочисленные. Стыкуемость не на высшем уровне. При этом пластик приятный в работе, высокая детализация.На сегодня закончен интерьер, планирую сделать вырезы в броне, дабы частично интерьер был виден. При этом одна сторона будет полностью закрытая, вторая соответствннно с демонстрацией интерьера.
Первая попытка работы с интерьером.
Работа идёт не быстро, моделизм хобби не единственное, но будем стараться.















Сообщение отредактировал vladsvirs - Воскресенье, 01.08.2021, 00:05

Serg7Дата: Суббота, 31.07.2021, 23:31 | Сообщение # 2
Генерал-лейтенант
Группа: Мастера
Сообщений: 7778
Репутация: 925
Статус: Оффлайн
А где фото чтобы посмотреть результаты столь серьёзного труда?

vladsvirsДата: Воскресенье, 01.08.2021, 00:13 | Сообщение # 3
Рядовой
Группа: Участники
Сообщений: 47
Репутация: 9
Статус: Оффлайн
Цитата Serg7 ()
А где фото чтобы посмотреть результаты столь серьёзного труда?
Добавил в стартовое сообщение, ссылки "не зашли" сначала...

Ещё добавлю, по цветам интерьера ортентировался на ряд работ других моделистов, по мто на сохранившиеся двигатели от Хетцеров.

Оставшийся вопрос,  куда крепить радиостанцию? Ни на форуме, ни вне ответв не нашёл... По инструкции радио крепить не вариант, явно оно не там было, иначе бы мешало ногам членов экипажа в башне. А на борту боевого отделенния вроде как и некудв.

HartДата: Понедельник, 02.08.2021, 11:21 | Сообщение # 4
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн

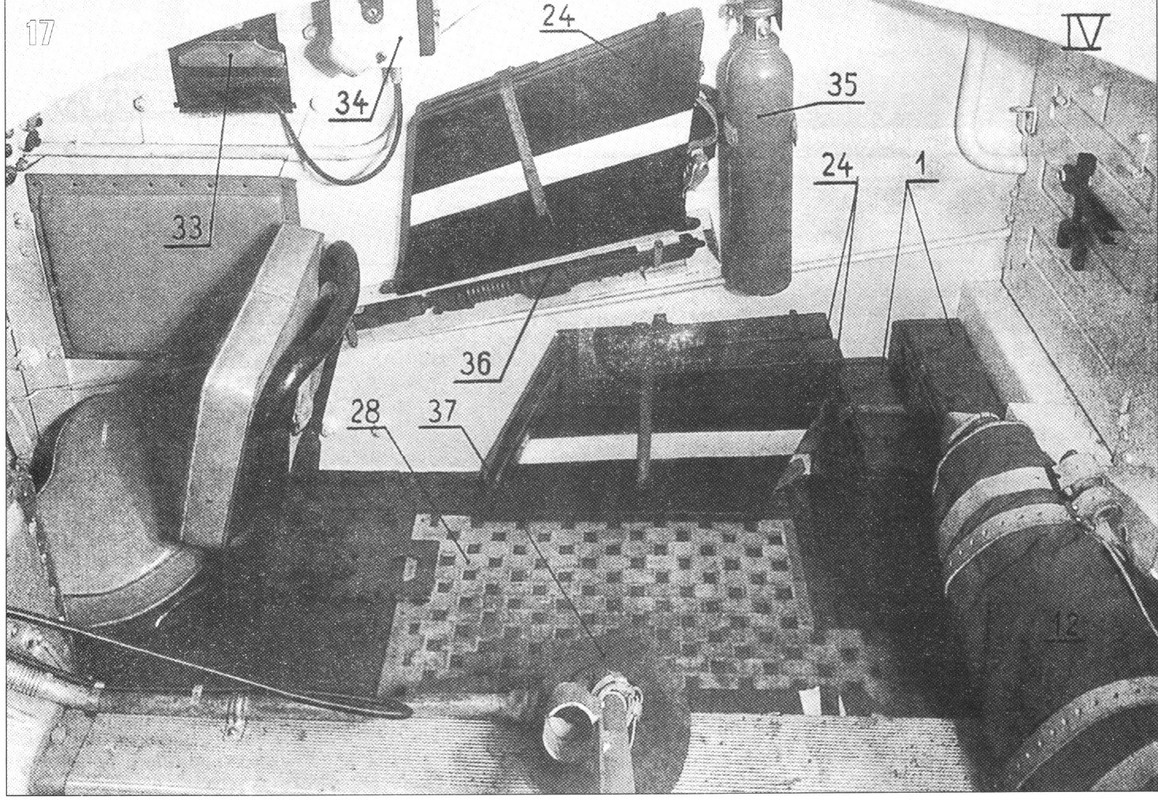

vladsvirs,  с хорошим почином начала стройки. Если позволите пару мыслей: Отделение экипажа красилось в белый или бежевый цвет, так как у вас только моторный отсек был. Рация крепилась либо на кожухе справа от радиста либо слева но одна под одной. Кассеты для боеприпасов должны быть черными. Для более четкого восприятия рекомендовал бы два первоисточника ФИ и Книгу М.Калинина.




"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

vladsvirsДата: Понедельник, 02.08.2021, 17:39 | Сообщение # 5
Рядовой
Группа: Участники
Сообщений: 47
Репутация: 9
Статус: Оффлайн
Hart, Спасибо большое за фото с рацией! Как раз займусь.
По цветам кассет скорее всего уже поздно менять, т.к. уже коробочка собрана, кистью боюсь испортить. Возможно сколов надо добавить, но честно какой-то художетсвенный замысле пока не удалось сформировать в этой части.
Книгу видел такую в сети - надо будет найти, как раз уточнить крепления плит корпуса.
Спасибо.

Пару фото по примерке башни (внутренность в процессе окраски) и крышки мто.


vladsvirsДата: Среда, 04.08.2021, 23:05 | Сообщение # 6
Рядовой
Группа: Участники
Сообщений: 47
Репутация: 9
Статус: Оффлайн
Сделал вырез в переднем бронелисте, при окраске кромки выделю красным цветом.
По факту доделаю радиостанцию, проводку от антенного входа к ней сделаю.
Начал изучать книгу указанную выше, понимаю, что у Tristar конечно много недоработок в части мелочей - получается набор интербера отдельно, а базовая модель отдельно, под друг друга они мало адаптированы (это так замечание).




HartДата: Четверг, 05.08.2021, 04:57 | Сообщение # 7
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
По идее и в верхнем бронелисте тоже надо будет вырез делать тогда. Планируется?

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

vladsvirsДата: Четверг, 05.08.2021, 17:25 | Сообщение # 8
Рядовой
Группа: Участники
Сообщений: 47
Репутация: 9
Статус: Оффлайн
Цитата Hart ()
По идее и в верхнем бронелисте тоже надо будет вырез делать тогда. Планируется?

Да, над местом водителя вырез уже сделан, подровняю его.
А над местом радиста люк вообще устанавливать не буду, иначе он закроет интерьер. На башне справа в бронелсте вырез будет, уже подхожу к этому.

HartДата: Пятница, 06.08.2021, 04:54 | Сообщение # 9
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Если так, то надо будет наверное арматуру крепления рации изготовить. В наборе с интерьером травло идет для нее как у Драгона?

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

vladsvirsДата: Пятница, 06.08.2021, 14:49 | Сообщение # 10
Рядовой
Группа: Участники
Сообщений: 47
Репутация: 9
Статус: Оффлайн
Да, крепления "короба" для Fu 5 имеются. Можно просто Fu 2 сделать.

HartДата: Пятница, 06.08.2021, 14:50 | Сообщение # 11
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Тогда все нормально. Это то что нужно.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

DitrichДата: Пятница, 06.08.2021, 15:06 | Сообщение # 12
Сержант
Группа: Участники
Сообщений: 633
Репутация: 109
Статус: Оффлайн
Цитата vladsvirs ()
Да, крепления "короба" для Fu 5 имеются. Можно просто Fu 2 сделать.
Я не специалист по радиостанция вермахта, но на приведенной схеме вроде как только приемник UKW.E.E, входивший в состав FU 5, но радиостанция это приемник+передатчик, в 10 ватного передатчика 10-W.S. (a или b) как раз и не хватает для того, что бы получилась FU 5.
А на схеме именно FU 2, состоящая только из приемника UKW.E.E


Не доверяйте другим того, что вы должны сделать сами, и не беритесь за то, что могут сделать другие.
Владимир Войнович "Жизнь и необычайные приключения солдата Ивана Чонкина"


Сообщение отредактировал Ditrich - Пятница, 06.08.2021, 15:06

HartДата: Пятница, 06.08.2021, 15:16 | Сообщение # 13
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Они располагались вертикально, на фото же видно. Кроме того визуально сколько человек может определить передатчик и приемник, если они практически одинаковы?

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

Сообщение отредактировал Hart - Пятница, 06.08.2021, 15:17

DitrichДата: Пятница, 06.08.2021, 15:26 | Сообщение # 14
Сержант
Группа: Участники
Сообщений: 633
Репутация: 109
Статус: Оффлайн
Цитата Hart ()
Они располагались вертикально, на фото же видно. Кроме того визуально сколько человек может определить передатчик и приемник, если они практически одинаковы?
Я не про фото, а про схему. На ней ОДИН приемник.
Насчет одинаковые - можно морду крышками закрыть и вообще не заморачиваться, тогда точно
похоже будет и на глупые вопросы малого количества людей, отличивших
визуально отвечать не придется))))
Ну а для тех, кто все таки решит воспроизвести копийно есть схемка стойки, где можно и размещение посмотреть и проводку.
Прикрепления: 1768747.jpg (57.1 Kb)


Не доверяйте другим того, что вы должны сделать сами, и не беритесь за то, что могут сделать другие.
Владимир Войнович "Жизнь и необычайные приключения солдата Ивана Чонкина"


Сообщение отредактировал Ditrich - Пятница, 06.08.2021, 15:31

HartДата: Пятница, 06.08.2021, 16:43 | Сообщение # 15
Генерал-лейтенант
Группа: Мастера
Сообщений: 8396
Репутация: 593
Статус: Оффлайн
Да, все верно, а схемку утащил, спасибо. Правда думаю верхний блок был в танке сбоку рядом.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
