Афтермаркет для Panzer IV и машин на его базе.
LIMAДата: Четверг, 09.06.2011, 23:37 | Сообщение # 1
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
В этой теме планирую размещать фото наборов для доработки и модификации моделей танков Panzer IV в/и, в/с и машин на его базе (это касается и машин на совмещенном шасси PZ III/PZ IV, например САУ Nashorn).

Здравствуйте уважаемые коллеги!

Давно уже облизывался на изделия фирмы СМК для Panzer IV, и вот представился шанс прикупить изделие этой фирмы. Самое же странное, что в нашем городе с ассортиментом этой фирмы не густо. К примеру, в том же «ВК» есть наборы только для самолетов 1/48, но для 1/35 нет ничего к сожалению. Так что пришлось заказывать через зарубежные магазины. И вот СВЕРШИЛОСЬ! Набор у меня.
Начнем сначала. Упаковка довольно-таки хорошая, правда смоляные детали в пакетиках болтаются как попало… Из-за этого при транспортировке некоторые детали поломались, ну да не беда – все равно их дорабатывать надо. Кроме смоляных деталей в комплект входят плата ФТД и что-то похожее на декаль с названием “FILM” для приборной панели.

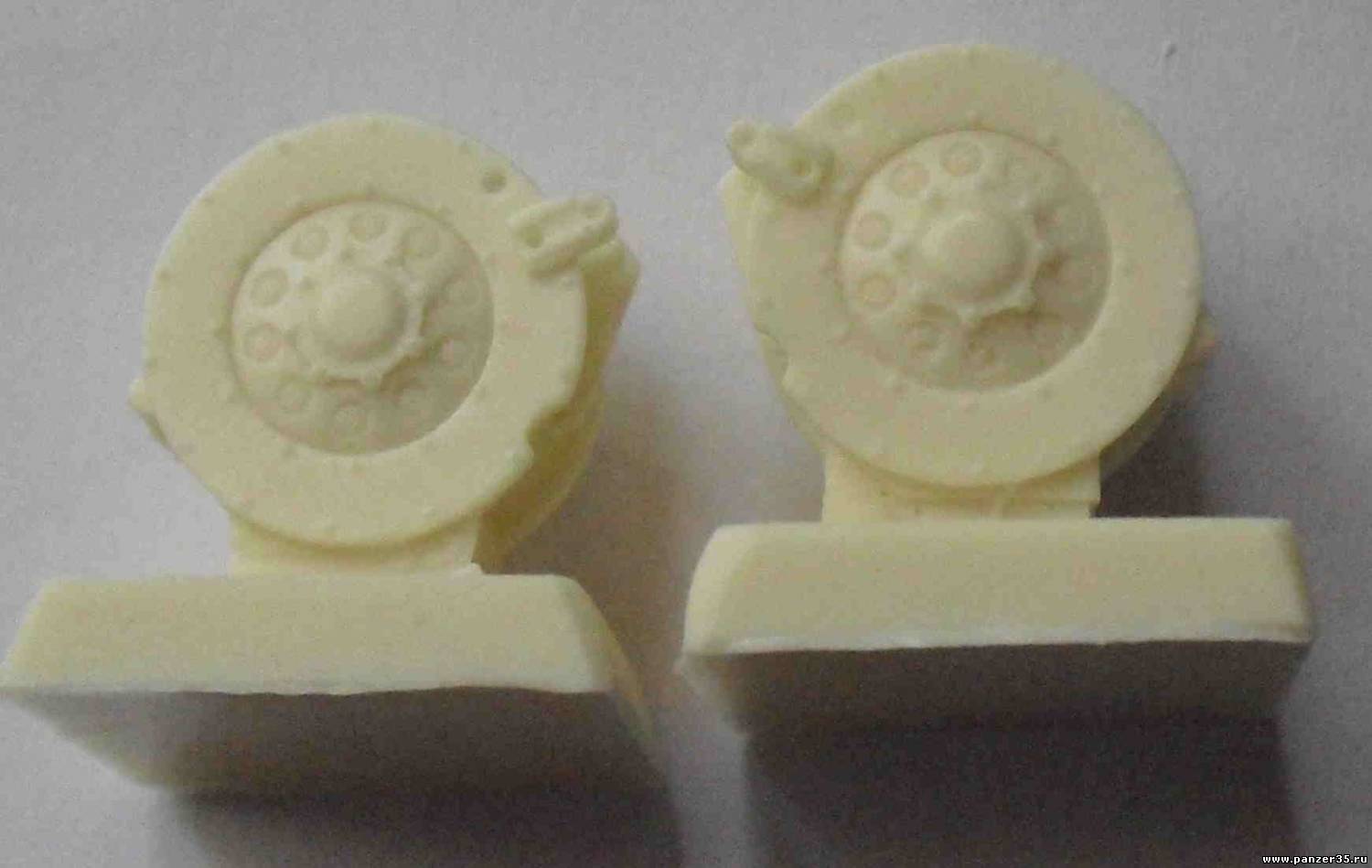

Детали отлиты хорошо, правда кое-где присутствует облой, но это легко устранимо. Очень порадовала КПП ZF SSG 77 (с фото пока не сверял), и бортовые передачи.
В принципе набор хорош, правда кое-что придется доработать, но это не беда т.к. конкурентов с таким же вниманием к деталям у СМК нет.
Ну в принципе такие впечатления от этого набора. Вроде все. Далее фото.









Прикрепления: 2347466.jpg(175Kb) · 3774315.jpg(96Kb) · 2460705.jpg(82Kb) · 8829637.jpg(99Kb) · 7397026.jpg(76Kb)

LIMAДата: Четверг, 09.06.2011, 23:38 | Сообщение # 2
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 7195567.jpg(80Kb) · 0047560.jpg(70Kb) · 2885964.jpg(84Kb) · 3085010.jpg(97Kb) · 6718355.jpg(88Kb)


Сообщение отредактировал LIMA - Четверг, 09.06.2011, 23:39

LIMAДата: Четверг, 09.06.2011, 23:40 | Сообщение # 3
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 3468032.jpg(83Kb) · 9610320.jpg(67Kb) · 7175142.jpg(66Kb) · 6910872.jpg(71Kb) · 2574764.jpg(57Kb)

LIMAДата: Четверг, 09.06.2011, 23:42 | Сообщение # 4
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 5241505.jpg(97Kb) · 7872894.jpg(80Kb) · 4202414.jpg(63Kb) · 5192619.jpg(72Kb) · 9517998.jpg(75Kb)

LIMAДата: Четверг, 09.06.2011, 23:43 | Сообщение # 5
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 2786470.jpg(63Kb) · 9379370.jpg(62Kb) · 5344238.jpg(99Kb) · 1378325.jpg(65Kb) · 6013777.jpg(62Kb)

LIMAДата: Четверг, 09.06.2011, 23:44 | Сообщение # 6
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 7078481.jpg(71Kb) · 9290067.jpg(82Kb) · 1405239.jpg(80Kb) · 3352589.jpg(73Kb) · 9374869.jpg(52Kb)

LIMAДата: Четверг, 09.06.2011, 23:45 | Сообщение # 7
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 0503473.jpg(68Kb) · 9466696.jpg(70Kb) · 6501915.jpg(62Kb) · 3604989.jpg(63Kb) · 4426972.jpg(77Kb)

LIMAДата: Четверг, 09.06.2011, 23:47 | Сообщение # 8
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 2242383.jpg(68Kb) · 0769083.jpg(75Kb) · 1678427.jpg(101Kb) · 4278855.jpg(173Kb) · 1303360.jpg(136Kb)

LIMAДата: Четверг, 09.06.2011, 23:49 | Сообщение # 9
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.

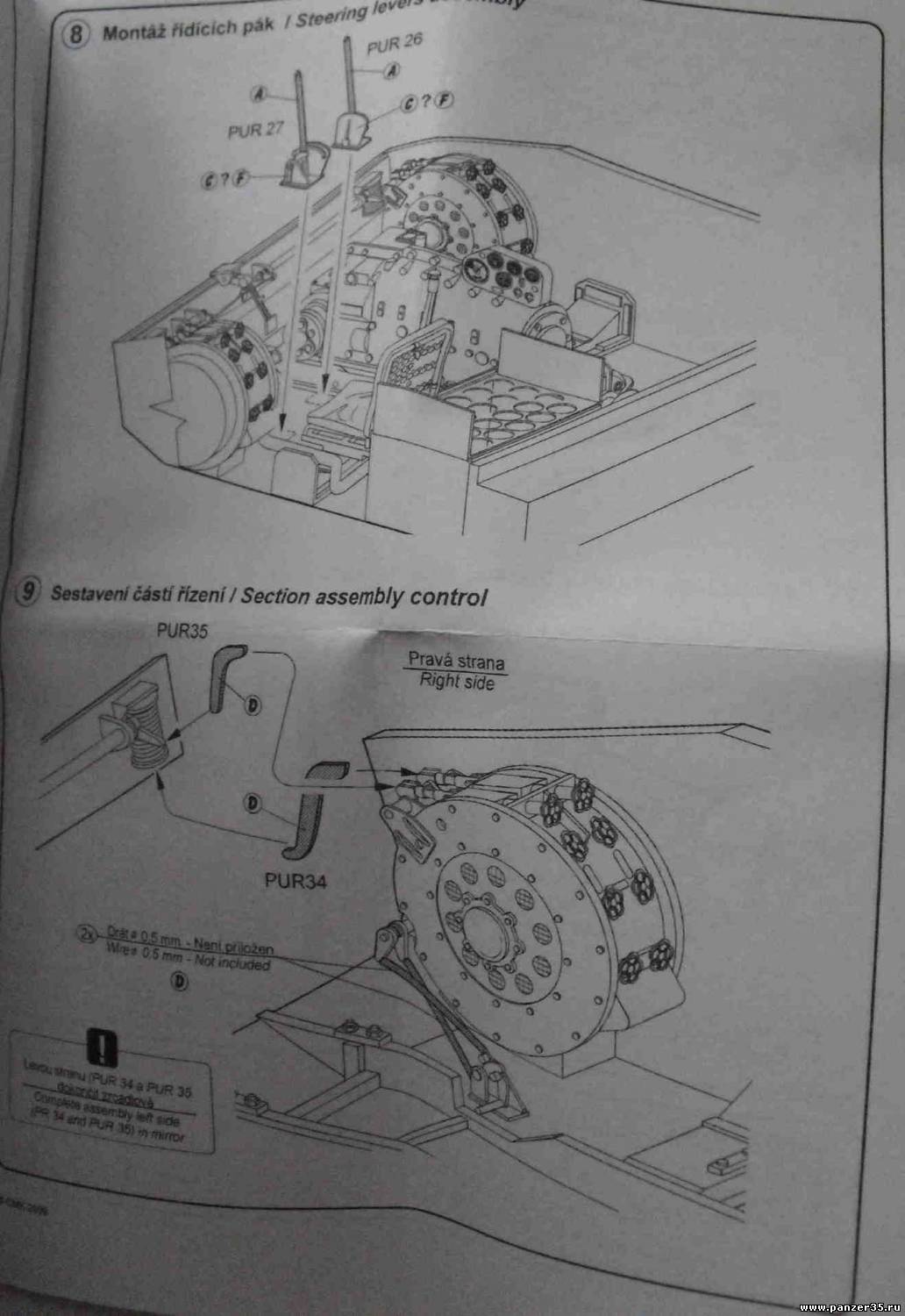

Вот и все, что было в коробке. В принципе это то, чего я и ожидал насмотревшись фото уже собранных интерьеров на западных сайтах.
Прикрепления: 1613962.jpg(145Kb) · 2435312.jpg(145Kb) · 4729238.jpg(127Kb) · 6407449.jpg(158Kb)

RIHARDДата: Пятница, 10.06.2011, 01:06 | Сообщение # 10
Сержант
Группа: Пользователи
Сообщений: 280
Награды: 0
Репутация: 3
Статус: Offline
Спасибо за обзор

С уважением RIHARD
Zundapp 750 KS
Скаут на байке (Dark Angels)

ostwegДата: Пятница, 10.06.2011, 08:55 | Сообщение # 11
Майор
Группа: Пользователи
Сообщений: 1015
Награды: 0
Репутация: 79
Статус: Offline
LIMA, Жень, спасибо за фото!

Мы наш Мы новый танк построим

Seerg_von_KugelДата: Пятница, 10.06.2011, 08:57 | Сообщение # 12
Сержант
Группа: Пользователи
Сообщений: 498
Награды: 0
Репутация: 48
Статус: Offline
Очень полезная тема!

Кто сказал, что для того чтобы взять Верден, надо обязательно брать Верден? (с)
Первоначальное накопление опыта
Законченые работы:****

LIMAДата: Пятница, 10.06.2011, 23:17 | Сообщение # 13
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
RIHARD, ostweg, Seerg_von_Kugel, на здоровье! Рад, если помог. Хотя с этими наборами и так все ясно.

LIMAДата: Пятница, 10.06.2011, 23:19 | Сообщение # 14
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Поехали дальше.

И снова здравствуйте, уважаемые коллеги!
На сей раз представлю на Ваш суд обзор набора пластиковых рабочих траков японской фирмы “MODELKASTEN” кат. № SK-57 Pz. IV Early (38cm).
Первый раз я прочитал про изделия этой фирмы в журнале «Танкомастер» (№ точно не помню) в разделе «Слово Мастеру». В заметке Илья Переяславцев упомянул траки для Королевского Тигра этой фирмы, вот тогда и заинтересовался: «Что же это за зверь»? Позже видел фото уже собранных моделей уже с готовыми траками на форумах заграничных коллег. Поэтому и решил прикупить и посмотреть вживую, так сказать любопытство.
В магазинах нашего города ни разу не встречал изделий этой фирмы, поэтому заказывать пришлось в интернет магазине.

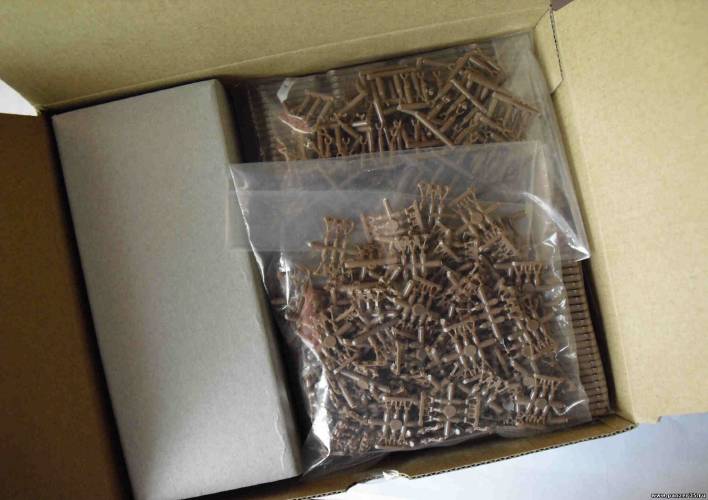

Коробка довольно-таки плотно «набита», но учтем еще и тот факт, что слева лежит картонный демпфер (как его по-другому назвать я не знаю). Сами траки, как видно на фото лежат «россыпью», хотя те же направляющие и фиксирующие штифты уложены очень аккуратно. Впрочем при транспортировке ничего не сломалось, не погнулось и не отвалилось. Кроме самих траков в наборе есть два типа направляющих – низкие и повыше (я читал, что траки шириной 36см как раз и отличали более низкие направляющие, хотя точно утверждать не могу, вроде начиная с модели Ausf. D и начали устанавливать 38см траки, а Ausf. A, B, C имели траки шириной 36см, которые находились тогда в производстве. Постепенно 36см траки сняли с производства и при ремонтах или вследствие износа 36см траки стали менять на 38см), фиксирующие штифты, так называемые «станки» для сборки и детали для «адаптации» Тамиевского Ausf. D под эти траки. Инструкция проста, на двух языках – японском и английском. Так же в наборе есть маленький, но очень полезный «справочник» по тракам, как-то на какие машины устанавливались и в какие периоды выпускались.
Что не очень порадовало, так это облой на траках, как видно на фото он присутствует. Удалить его не сложно, но за такую стоимость его могло бы и не быть. Так же присутствуют следы от толкателей, но они на внутренней части гребня и будут видны только на запасных лентах на крайнем траке.
При сравнении с фото приятно удивило то, что траки оказались очень копийными, за исключением заводской маркировки, которая наносилась на каждый трак и видна на фото. Сравнил их с Драгоновскими «Маджиками», в принципе отличий не нашел.
Итак, сборка… О да! Сборка. Для начала пришлось избавиться от облоя (карательным инструментом в борьбе с этим явлением стали скальпель и надфиль), с первым траком провозился дольше всего – не знал с какой стороны подступиться. Пластик не жесткий и не мягкий, обрабатывался хорошо. После обработки положил несколько траков на «станок» и попробовал приклеить фиксирующие штыри. Тут главное рассчитать количество клея: слишком мало – штыри вывалятся и, как следствие, гусеница рассыплется (главное в этот момент держать подальше детей и домашних животных), слишком много – приклеишь один трак к другому, и тогда на хрена ты покупал «рабочие»? воспользуйся «Маджиками» и не парься. В принципе можно воспользоваться сверлом и вставить пальцы из проволоки, как на «Фриуле», ну тут каждый выберет свой путь. У меня же после высыхания все же один штырь вывалился, но тут же был выявлен и возвращен на прежнее место дислокации предварительно смазан клеем. Кстати, клей я использовал фирмы «Тамия» обычный с зелененькой крышечкой. Не представляю себе траки пахнущие апельсином или лимоном, у меня от цитрусовых изжога… Дальше нам предлагают наклеить направляющие, а потом удалить литники. Но! Мы же привыкли думать сами, в инструкцию смотрим, но ей не следуем. Как я представил себе в отличие от фиксирующих штырей мне будет сложно удалить остатки литника с направляющих уже на готовом траке. Поэтому я срезал их заранее, обработал напильником и просто воспользовался пинцетом. Ну, в принципе все, сборка закончена. Квест выполнен. Рабочие траки собраны. Позже примерил их на чертеж Ausf. D из книги AFV №1 Panzer IV Ausf. D UP-GUNNED, любезно предоставленную коллегой Константином Рогозиным, он же Ostweg. Траки «легли» в чертеж без видимых проблем.
Как мне показалось, замена Драгоновских «Маджиков» необоснованна, если только Вы не хотите «убить» н-ное количество времени (а в некоторых особо запущенных случаях, еще и нервов) на сборку рабочих траков. В принципе вещь, конечно хорошая, т.к. у ранних «Четверок» у Драгона ходовая рабочая, но очень трудоемкая в сборке и все же дорогая (у меня вышло 1080рэ с доставкой), (тут пусть каждый решит для себя сам что подставить после «но» или убрать «но» совсем и все же заказать этот набор). Я не на секунду не пожалел, что приобрел этот набор, несмотря на все но…
Дальше фото.









Прикрепления: 3503429.jpg(182Kb) · 3822543.jpg(146Kb) · 1759374.jpg(147Kb) · 1720008.jpg(129Kb) · 6220149.jpg(138Kb)


Сообщение отредактировал LIMA - Пятница, 10.06.2011, 23:37

LIMAДата: Пятница, 10.06.2011, 23:20 | Сообщение # 15
Лейтенант сил Организации Варшавского договора
Группа: Войска ОВД
Сообщений: 753
Награды: 0
Репутация: 109
Статус: Offline
Далее.









Прикрепления: 8563261.jpg(56Kb) · 9528726.jpg(138Kb) · 5947999.jpg(48Kb) · 6532213.jpg(126Kb) · 4526927.jpg(120Kb)
