Panzer IV G от Звезды
ПоручикДата: Четверг, 20.01.2022, 10:25 | Сообщение # 1
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
Доброго всем дня. После долгого отсутствия решил что нибудь построить. Вдохновился четверкой от Звезды. Думаю нет необходимости описывать данный образец. Все достаточно искушены,есть куда более достойные модели. Легенда постройки на Курск. И именно вариант G, т.к в старых запасах имеется металлический ствол под 43 калибр. Изначально планировал делать обезличенную  четверку с экранами на треугольных косынках. Ну и посрезал уголки и налепил треугольники. Потом коллеги накидали инфы по четверке и я крепко задумался. Решил выбрать прототип. Понял, что крепление экранов на трегольные косынки на период Курской битвы не применялись. Соответственно пришлось все приводить в исходное. По самой Звезде особенно говорить нечего. Но есть два момента. На экранах квадратные отверстия под уголки для навешивания,на мой взгляд переразмерны. Соответственно их в топку. Второй момент. Полусферический экран башни,при установке на посадочные места, имеет зазор с задней поверхностью ящика Ромеля порядка 4мм. Изучение фото и чертежа показало,что на модели это много. Соответственно пришлось подрезать два края экрана. В общем стройку описывать не буду, все из коробки. Только окраска. Единственно будут вопросы по экранами.$IMAGE1$

С уважением Владимир

ПоручикДата: Четверг, 20.01.2022, 10:28 | Сообщение # 2
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
Почему то прототип не загрузился.
Прикрепления: 3967160.jpg (430.7 Kb)


С уважением Владимир

ПоручикДата: Четверг, 20.01.2022, 11:12 | Сообщение # 3
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн

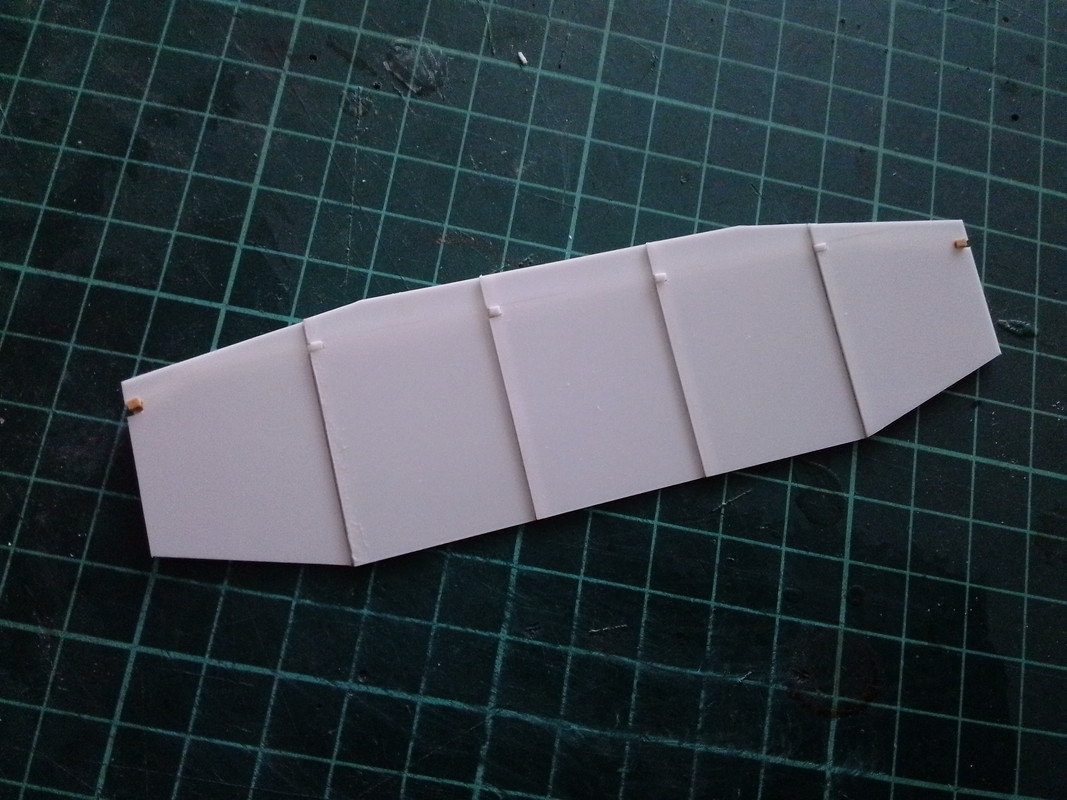

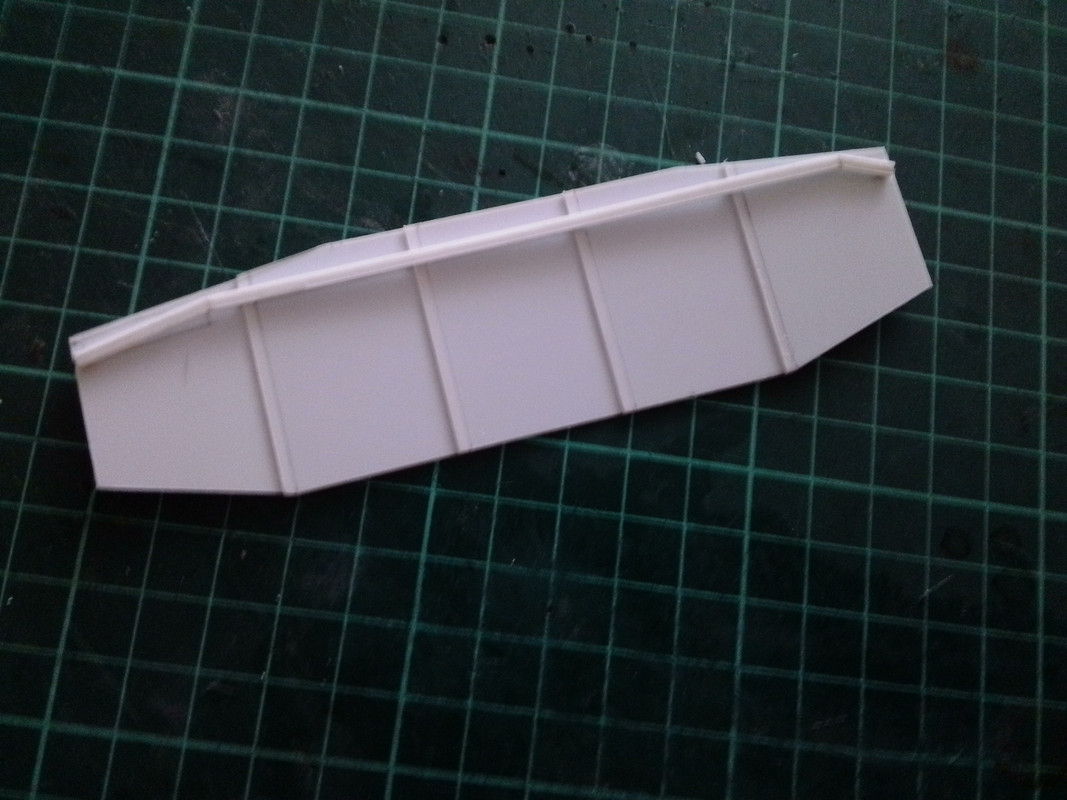

Теперь вопрос по экранам. Сделал новые из Тамиевского пластика 0,5 мм. Не толстоваты???????. На фото кажется,что они стоят встык, но рассматривая чертежи,понял,что внахлёст. Есть пластик 0,3 мм, но кажется слишком тонкие.
Чё то не получается загрузить в редактор сразу несколько фотографий???????


С уважением Владимир

shermanm4Дата: Четверг, 20.01.2022, 11:15 | Сообщение # 4
Полковник
Группа: Участники
Сообщений: 2643
Репутация: 220
Статус: Оффлайн
0,5 мм  в 35 масштабе это 17,5 мм в реале.Толсто.
Они были в реале 5мм.Потому так легко мялись.
"Зимой 1943 года на Куммерсдорфском полигоне начался поиск средства для защиты от советских бронебойщиков, коими стали навесные листы
дополнительной брони под обобщенным названием Schürzen (от нем. —
фартуки). Тестовые обстрелы показали, что этого простого и недорогого
средства достаточно для того, что бы 14,5-мм пуля, уже не могла пробить
бортовую броню. Когда пуля пробивала экран, с ее бронебойного сердечника
срывалась оболочка, а сам сердечник терял устойчивость и о основную
броню ударялся уже боком, и от этого просто разлетался на мелкие осколки
не причинив серьезных повреждений. После испытаний было предписано
оснастить весь парк Pz.Kpfw III и Pz.Kpfw VI «шюрценами» из 5-мм
броневой стали. С завода на них устанавливали экраны по бортам и в корме
башни, а уже в подразделениях ремонтники оснащали танки бортовыми
экранами. Такое же «ноу-хау» получили и новые «Пантеры» — но в отличие
от «младших» машин, лишь по бортам, и небольшой ширины – так как часть
уязвимой проекции защищали большие опорные катки."
https://udachnyj-enot.com.ua/dlya-ch....-ekrany

ПоручикДата: Четверг, 20.01.2022, 11:26 | Сообщение # 5
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
shermanm4,  спасибо за информацию. Значит буду делать из 0,3 мм. Хотел разместить фото для наглядности,но не получается почему то. Подскажите,как вставить фото.
 Ещё один вопрос по ящику на корме корпуса у 612.  Вроде на ранних моделях F1, F2 и ранних G шках были штатные ящики. Хочется знать их назначение и как выглядели,дабы воспроизвести.

shermanm4Дата: Четверг, 20.01.2022, 11:54 | Сообщение # 6
Полковник
Группа: Участники
Сообщений: 2643
Репутация: 220
Статус: Оффлайн
Поручик, фото поставить в
https://postimages.org/
Щелкнуть выбрать изображение.
Найти нужное на компе.Оно отправиться на сайт postimages.Выбрать из списка  "картинка для форума" ,копировать адрес и вставить в сообщение.Все.

shermanm4Дата: Четверг, 20.01.2022, 11:58 | Сообщение # 7
Полковник
Группа: Участники
Сообщений: 2643
Репутация: 220
Статус: Оффлайн
Поручик, штатный ящик на корме башни. Нештатный на корме корпуса.Сделайте его из листового пластика.На фото четко не видно подробностей.Так что вольны   что угодно поклеить.:)))

ПоручикДата: Четверг, 20.01.2022, 12:01 | Сообщение # 8
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
shermanm4,  Спасибо попробую.

С уважением Владимир

ПоручикДата: Четверг, 20.01.2022, 12:09 | Сообщение # 9
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн






С уважением Владимир

ПоручикДата: Четверг, 20.01.2022, 12:13 | Сообщение # 10
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
shermanm4,  получилось. Теперь наглядно видно получившиеся экраны. В общем прибавился вопрос. Если переделаю экрана на 0,3 мм,то по логике надо переделывать экраны башни......?

С уважением Владимир

ПоручикДата: Четверг, 20.01.2022, 12:20 | Сообщение # 11
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
Ещё вопрос к знатокам. На данной модефикации Г шки ставилось металлическое кольцо вокруг комбашенки???

С уважением Владимир

ПанСержДата: Четверг, 20.01.2022, 12:49 | Сообщение # 12
Лейтенант
Группа: Участники
Сообщений: 575
Репутация: 103
Статус: Оффлайн
Кольцо не нужно. "Ящик" на этом месте на корме Aus.f. F - бронировка устройства дымопуска, если я правильно понял о чем речь. У 612 был нештатный деревянный ящик. Да, башенные экраны, а также все их крепления были значительно тоньше. Подковообразная часть экранов башни может быть и не надо подрезать - забашенный ящик может быть короче нужного размера или его крепление к башне неправильное - надо сравнивать с чертежем. Вот пара фото прототипа в помощь



С уважением, ПанСерж
Прикрепления: 4871831.jpg (363.4 Kb) · 8434830.jpg (141.2 Kb)

ПоручикДата: Четверг, 20.01.2022, 14:57 | Сообщение # 13
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
ПанСерж,  с кольцом понятно. Заднюю  часть экрана уже подрезал в соответствии с чертежами  и анализа фото и моделей с других ресурсов. Тем более многие боковики показывают, что задняя кромка экрана башни, легка заходит за габариты  лючка заливки воды на трансмиссии. По ходу встаёт вопрос о замене экранов башни,дабы соответствовала толщине экранов корпуса. Вот вопрос.

С уважением Владимир

srednaskelazДата: Четверг, 20.01.2022, 15:20 | Сообщение # 14
Сержант
Группа: Пользователи
Сообщений: 128
Репутация: 29
Статус: Оффлайн
Поручик,если всё ещё актуально:я на своей модели делал экраны из алюминиевой жести от тюбиков из под суперклея.

С уважением,Александр.

ПоручикДата: Четверг, 20.01.2022, 16:23 | Сообщение # 15
Сержант
Группа: Пользователи
Сообщений: 1075
Репутация: 54
Статус: Оффлайн
srednaskelaz, блин,даже не представляю,как это сделать. wacko

С уважением Владимир
