MakarOFF, делал по этому рисунку, поглядывая на фото. Вроде выборка - по радиусу (обведено красным)
У меня сомнения на счёт места, обведённого синим: согласно рисунка там никакого угла нет, только цилиндрическая часть. А вот на фото не совсем понятьно. Вроде и есть. Пойду завтра на "Панораму" БМП осматривать.

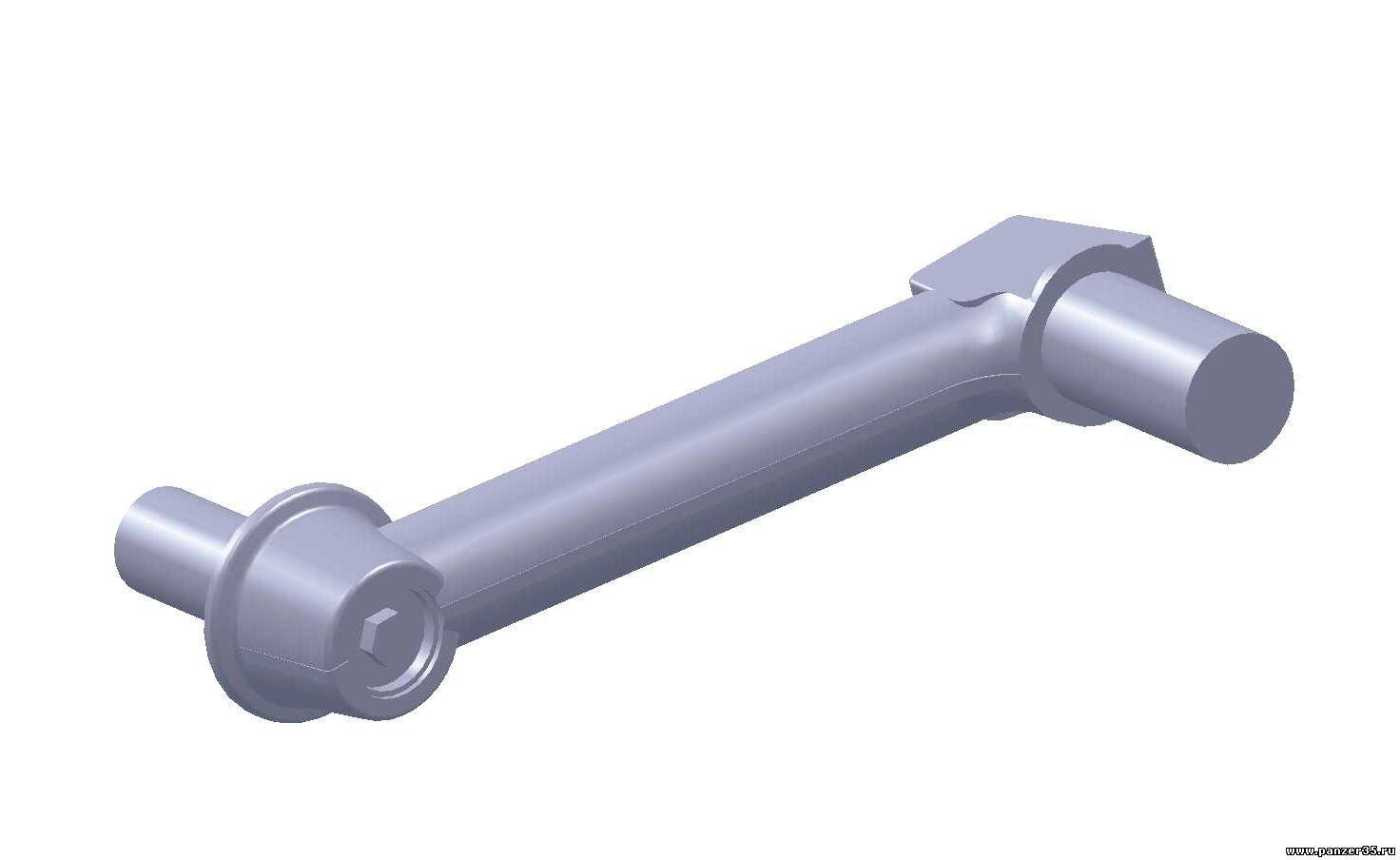

А там где синим обведено, на модели надо радиус скругления побольше сделать, вроде так кажется, вообще, литые детали самое сложное делать в 3д. !Собираем УАЗ-469 на Дзене!

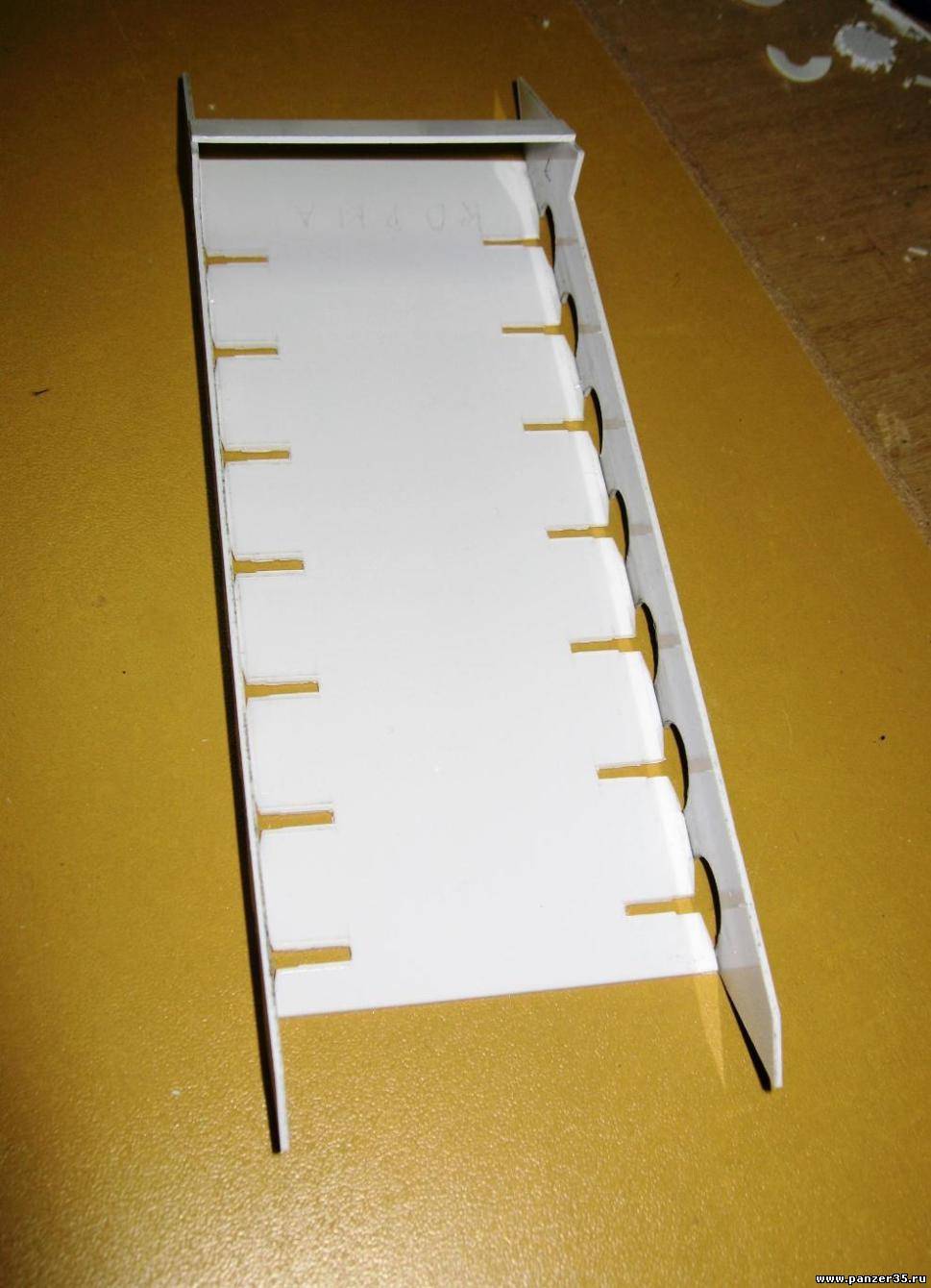

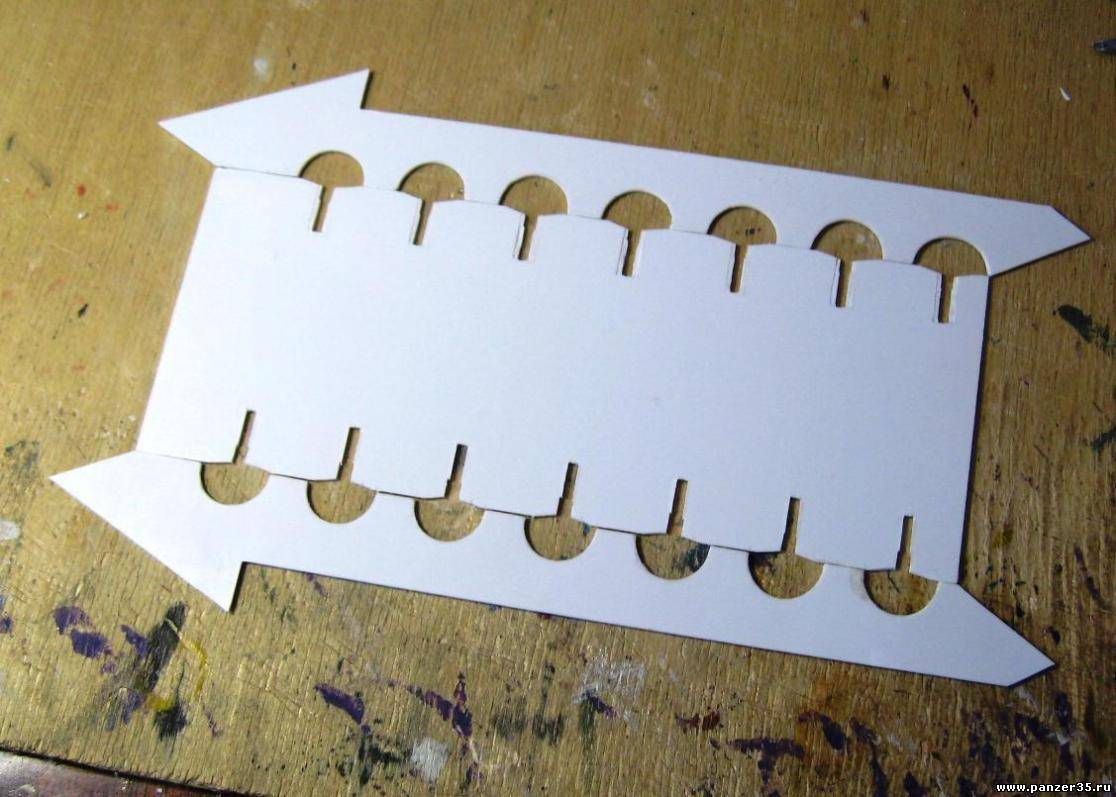

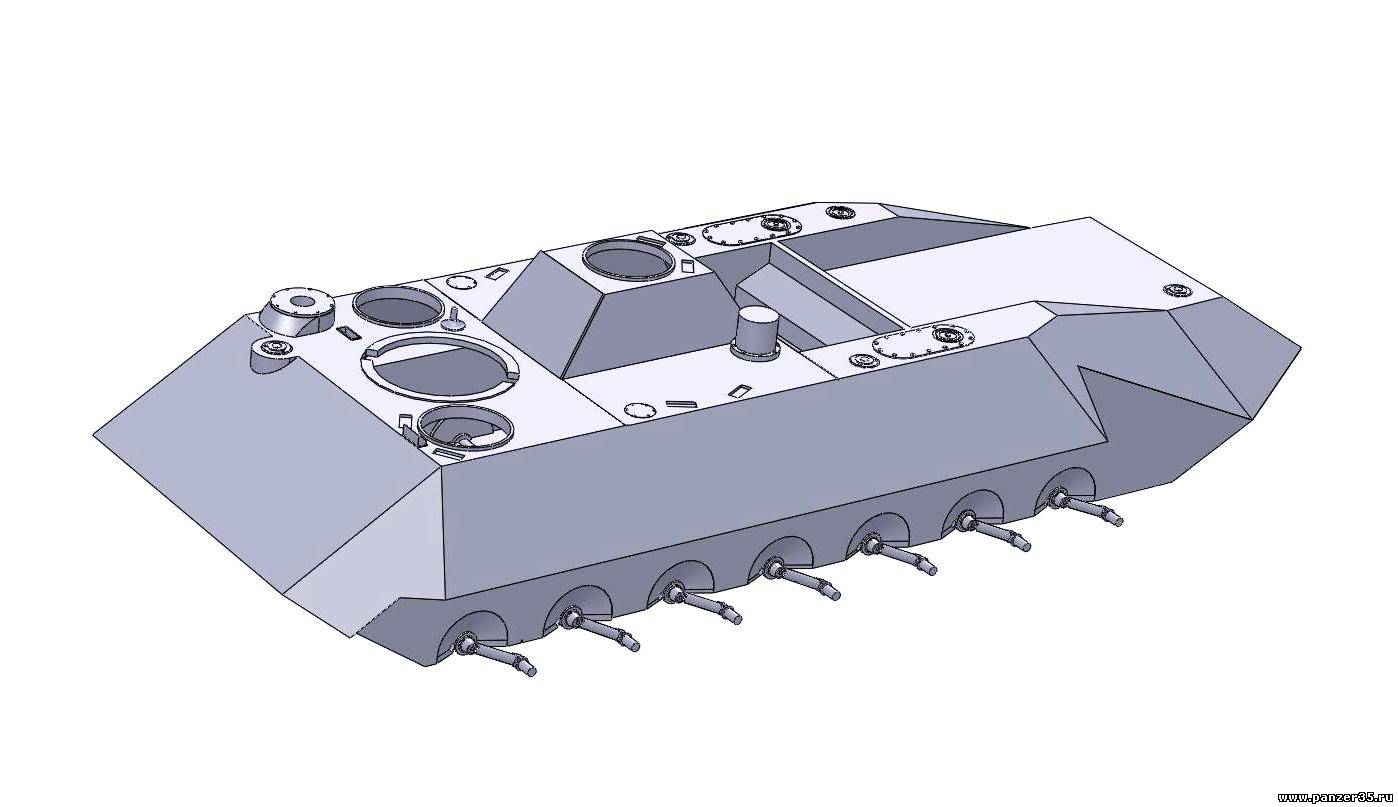

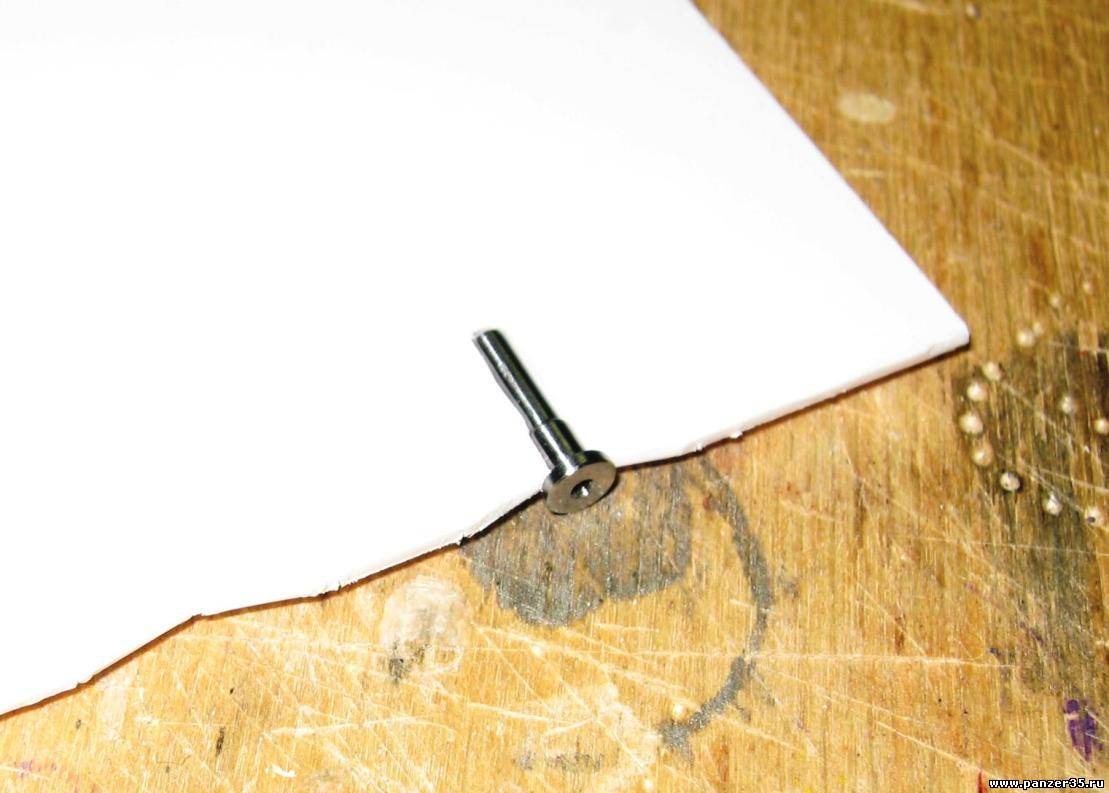

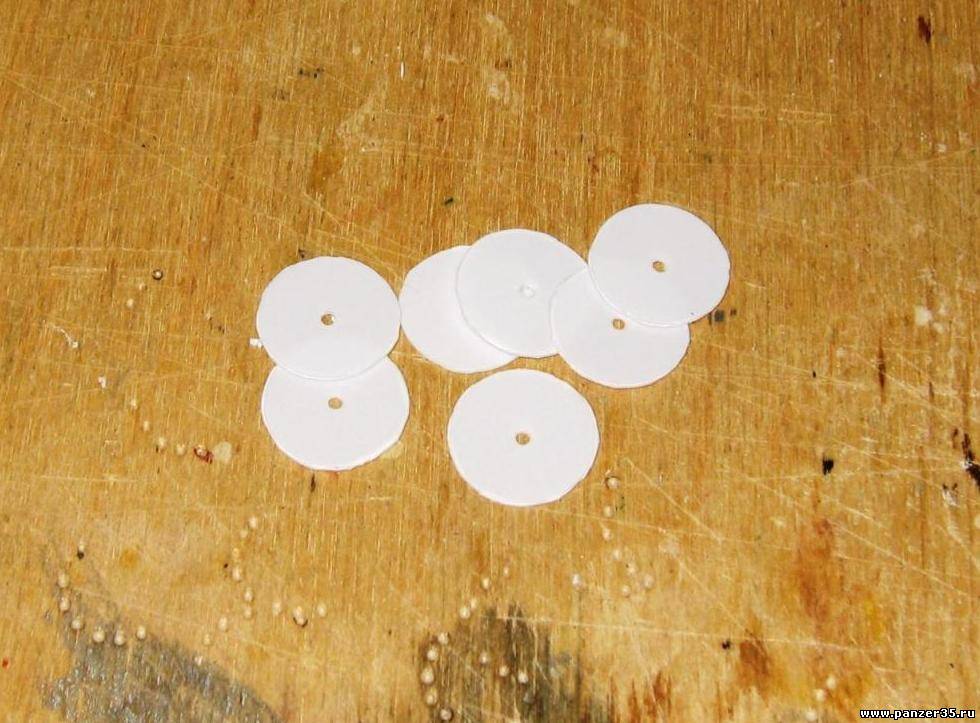

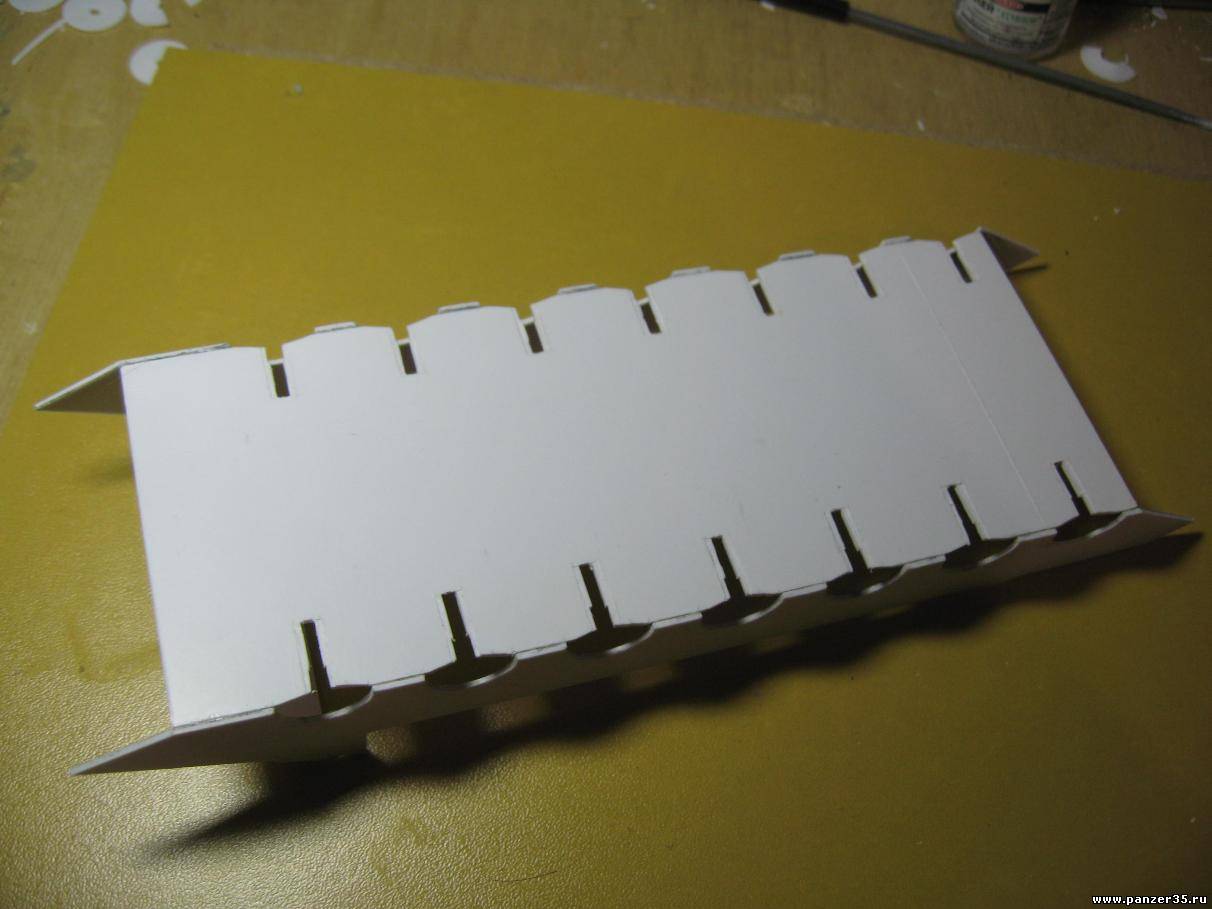

подготовленные борта и днище. Ранее сделанные ниши не понравились - слишком большая конусность. Итог - оторвал. В днище вырезаны места под ниши и кронштейны балансиров. Так будет стабильнее результат.
Собранная ванна. Перемычка - временная мера (для контроля геометрии)
Panzermann, У Вас есть обмеры реальной машины??? Да и собственно вопрос о чертежах ИПР ,сводился к их правельности.Модель супер! Наблюдаю с огромным интересом. С Уважением Артем.
zelenyu, Artem321, спасибо большое за интерес к теме!
По поводу верности чертежа (правильнее - рисунка общего вида): к сожалению реальных обмеров нет. Это косяк. Поэтому приходится пользоваться тем, что есть - вышеназванным рисунком и рисунками из ТО и ИЭ.

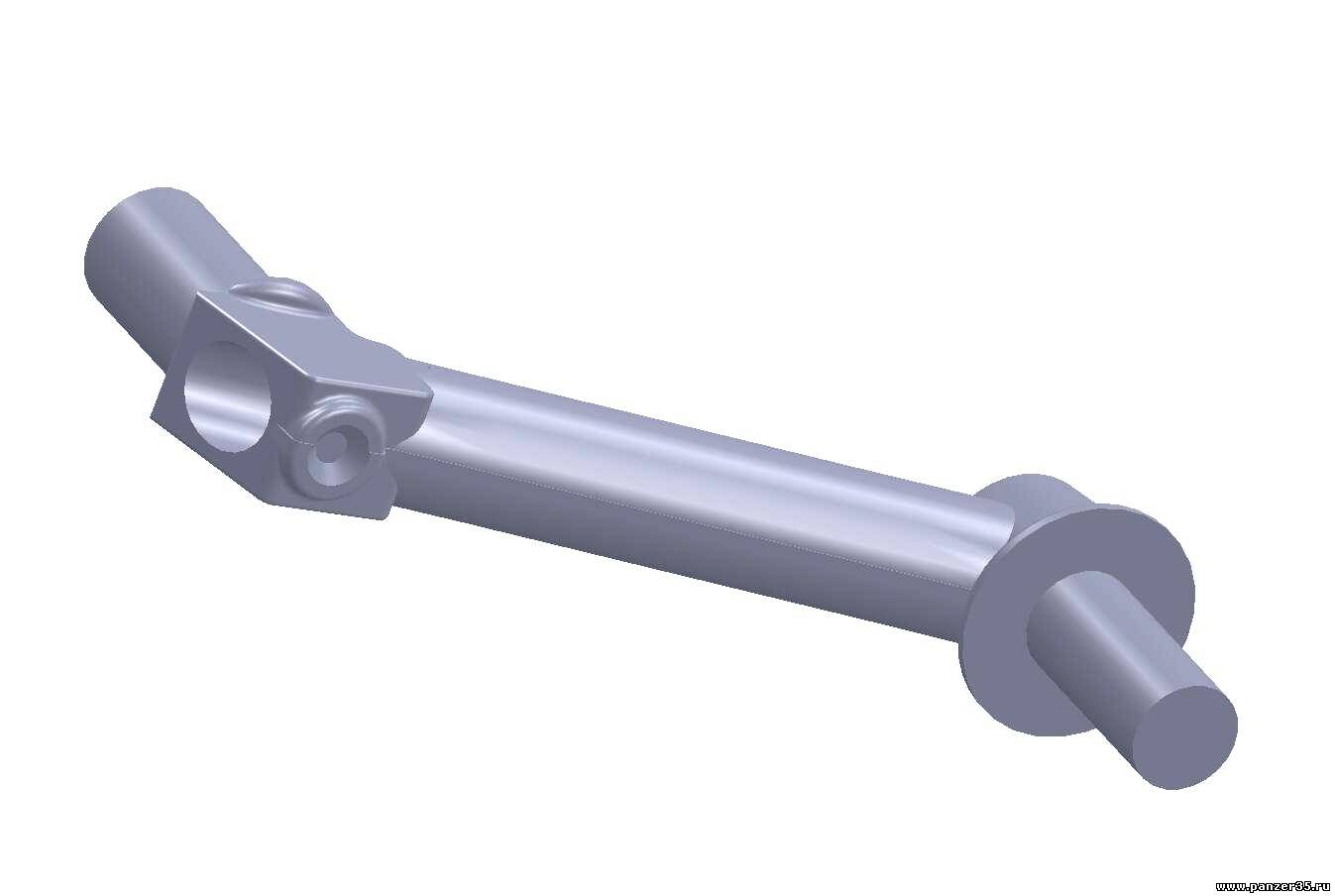

По поводу балансиров: их и ещё некоторые сложные детали (корпус РШМ, кольцо-дефлектор с кронштейном вобоходного движителя) буду заказывать 3D-выращивание, потом тиражировать литьём. Пока как-то так.
Добавлено (22.01.2012, 21:53) --------------------------------------------- zelenyu, Artem321, кстати, вы из Волгограда? Из нашего клуба?
zelenyu, спасибо большое! И так уже не оценить Вашу помощь! =)) Знаком немного с 20 гв. МСД. Хотя начинал в 19 мсд (Владикавказ), но уже служа в 76 ждк имел честь по долгу службы общаться с коллегами из службы РАВ 20 гв. мсд.

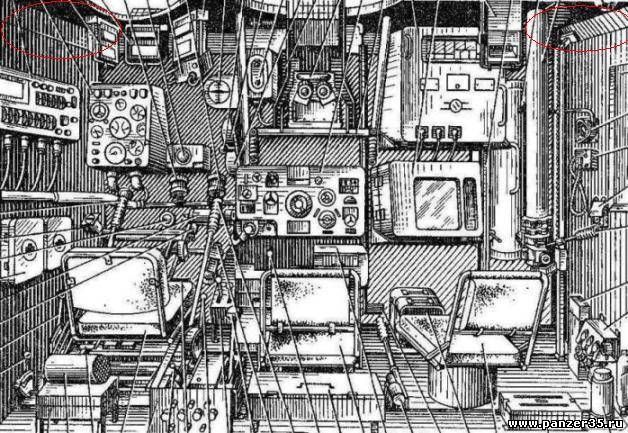

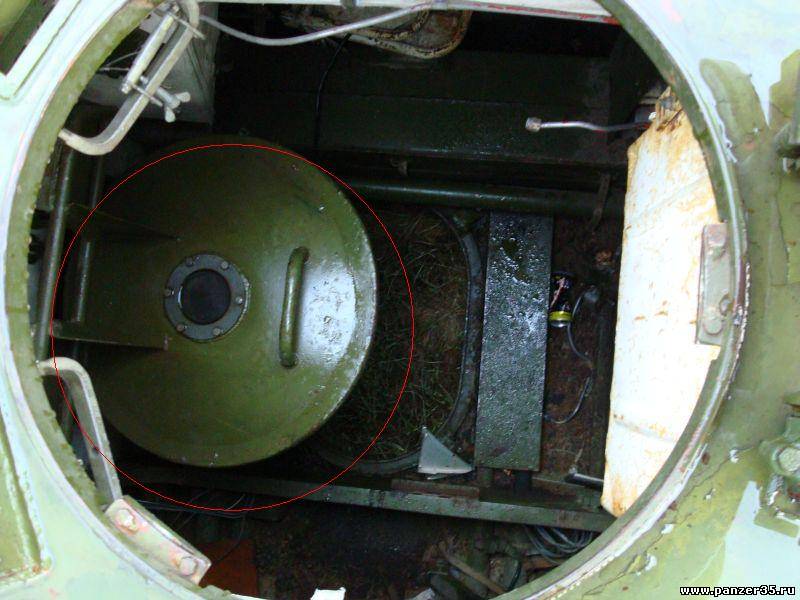

Сейчас голову ломаю над интерьером: попробую немного его "разнообразить". Есть по этому поводу несколько вопросов: - согласно ТО и ИЭ отделение управления (ОУ) отделено от экипажного отделения (ЭО) переборкой, в которой для сообщения имеется люк. Так вот ГДЕ он и КАК выглядит? - вот это (обведено красным), я так понимаю, открытая крышка люка доступа из ЭО в МО?

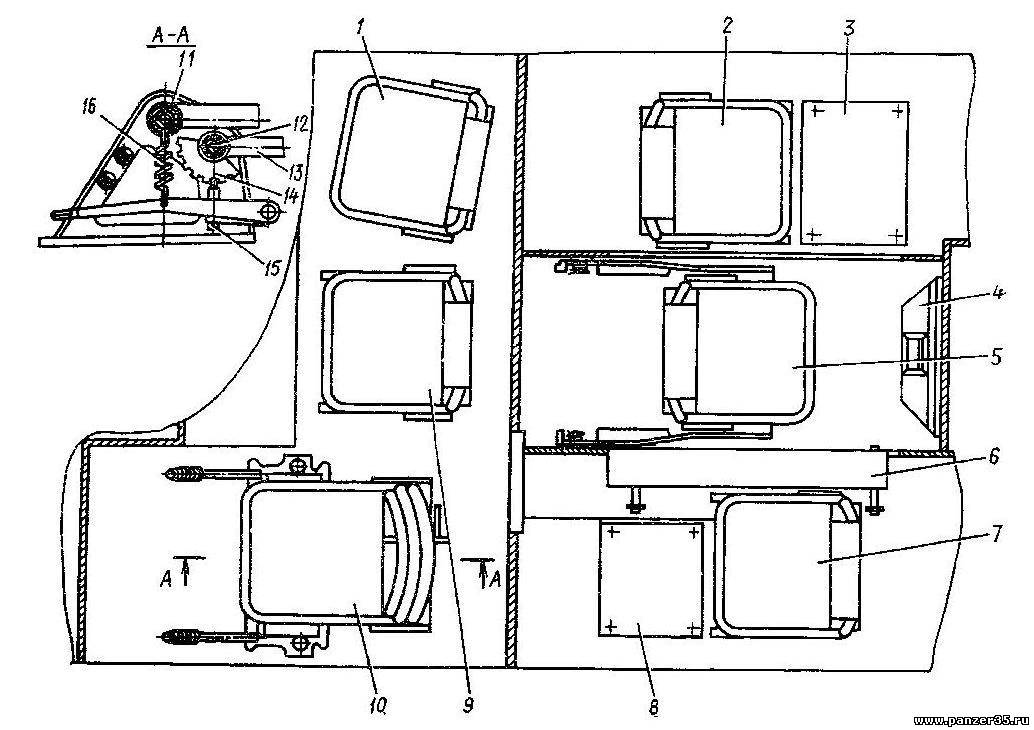

- ЭО разделено на отсеки (три поперёк машины)?

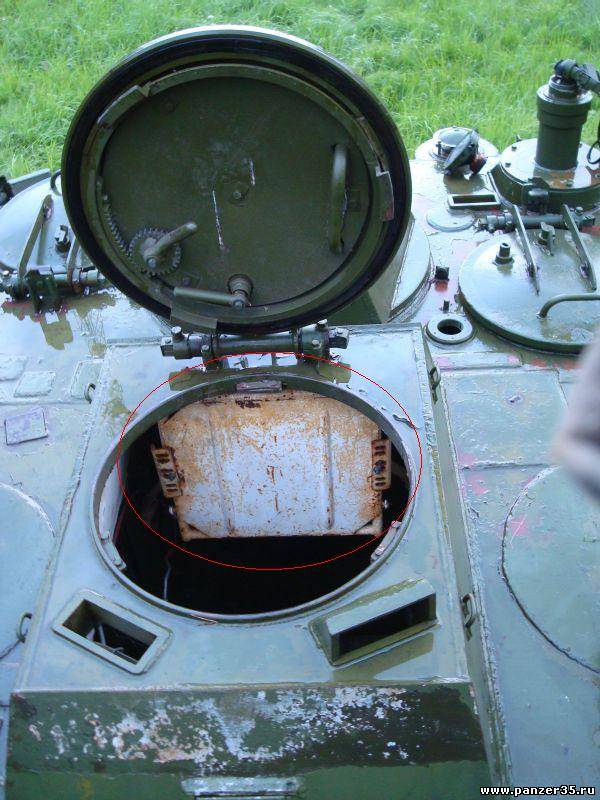

- что ЭТО (обведеено красным)?
- боковые стенки ОУ вроде вертикальные, но борта то наклонные! Есть только небольшьй уклон в верхней части боковых стенок. От нижней кромки этого уклона и начинается вертикальная стенка, лежащая в одной плоскости с вертикальной частью бортов (как мне представляется). Тогда вопрос - а что за этими стенками?
Panzermann, Здравствуйте.Я с Волжского,и моделизмом начинал заниматься и там,лет в 16 ездил на клуб,когда он еще был у дома офицеров (на крыльце ),кое с кем знаком.Мои отец служил на зеленом (в/ч 73420,думаю знаете где,и что это).И проИРМ знаю не по наслышке .Теперь по Вашим вопросам (сразу оговорюсь,фото нет,но машина хорошо запомнилась) 1- согласно ТО и ИЭ отделение управления (ОУ) отделено от экипажного отделения (ЭО) переборкой, в которой для сообщения имеется люк. Так вот ГДЕ он и КАК выглядит?-выглядит это в виде круглой дырки за спиной у пулиметчика,без каких либо заслонок (люков),деаметр не скажу,но ступенька получается сантиметров 30 от пола. 2- вот это (обведено красным), я так понимаю, открытая крышка люка доступа из ЭО в МО?-точно ответить не могу,но сколько наблюдал ремонтов МТО ИРМ,этот люк ни разу не трогали,и на всех машинах они были наглухо затянуты (а ремонтов наблюдал много,отец был техником роты,плавающей техники ) 3- ЭО разделено на отсеки (три поперёк машины)?-спошных перегородок там нет,там небольшие "карманы" по обоим сторонам. примерно так(синим обозначены проходы 4 - что ЭТО (обведеено красным)?-это раскладное сиделье,назначение не знаю 5- боковые стенки ОУ вроде вертикальные, но борта то наклонные! Есть только небольшьй уклон в верхней части боковых стенок. От нижней кромки этого уклона и начинается вертикальная стенка, лежащая в одной плоскости с вертикальной частью бортов (как мне представляется). Тогда вопрос - а что за этими стенками?-за стенками наполнитель,напоминающий пену для теплотрасс. надеюсь чем нибудь помог ,ждем подолжения стройки P.S.есть программа про ИРМ,там показывают отсек управления с пояснениями,но незнаю как добавить (выложить),и вообще возможно ли это
Добавлено (23.01.2012, 14:23) --------------------------------------------- забыл сказать самое главное,живу я сейчас на дальнем востоке
Добавлено (23.01.2012, 14:50) --------------------------------------------- Да и фото ИРМа которые я выложил,как раз с Зеленого
У пулиметчика складное сиденье,а проход в десантный отсек как раз ровно за ним. ЭО разделено на отсеки (три поперёк машины)?-как я уже говорил там нет отсеков,как таковых,у Вас на фото видно: стрелками показанны эти "карманы",там и сиденье видно немножко,впринципи по этому фото можно с ориентироваться.Я полагаяю схема не прапорцианальна,из-за этого Вам непонятно.А вот на счет пола не скажу,у них везде коврики резановые лежали,как на видео (момент про место мех-вода)
Наблюдаю с огромным интересом.
),кое с кем знаком.Мои отец служил на зеленом (в/ч 73420,думаю знаете где,и что это).И проИРМ знаю не по наслышке
.Теперь по Вашим вопросам (сразу оговорюсь,фото нет,но машина хорошо запомнилась)
