ИРМ-1 "ЖУК".
|
|
| ден | Дата: Четверг, 12.01.2012, 21:16 | Сообщение # 106 |
|
Лейтенант
Группа: Пользователи
Сообщений: 657
Репутация: 0
Статус: Оффлайн
| Quote (Panzermann) В существующем виде корпус на самой дешёвой растишке уже к 3 т.р. приближается. (Аберовский пластик мне обошёлся в 200 рэ два листа А4).
прибавте выращивание или вырачивание и дальнейшее тиражирование вводов балансиров тоже самое и выйдет
|
| |
| |
| Panzermann | Дата: Четверг, 12.01.2012, 22:43 | Сообщение # 107 |
 Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| Quote (ден) прибавте выращивание или вырачивание и дальнейшее тиражирование вводов балансиров тоже самое и выйдет
как вариант я привёл выточить кронштейны балансиров (о чём уже предварительно договорился с человеком), а сам лист нишы сделать из пластика 0,5 мм, используя чертёжик развёртки.

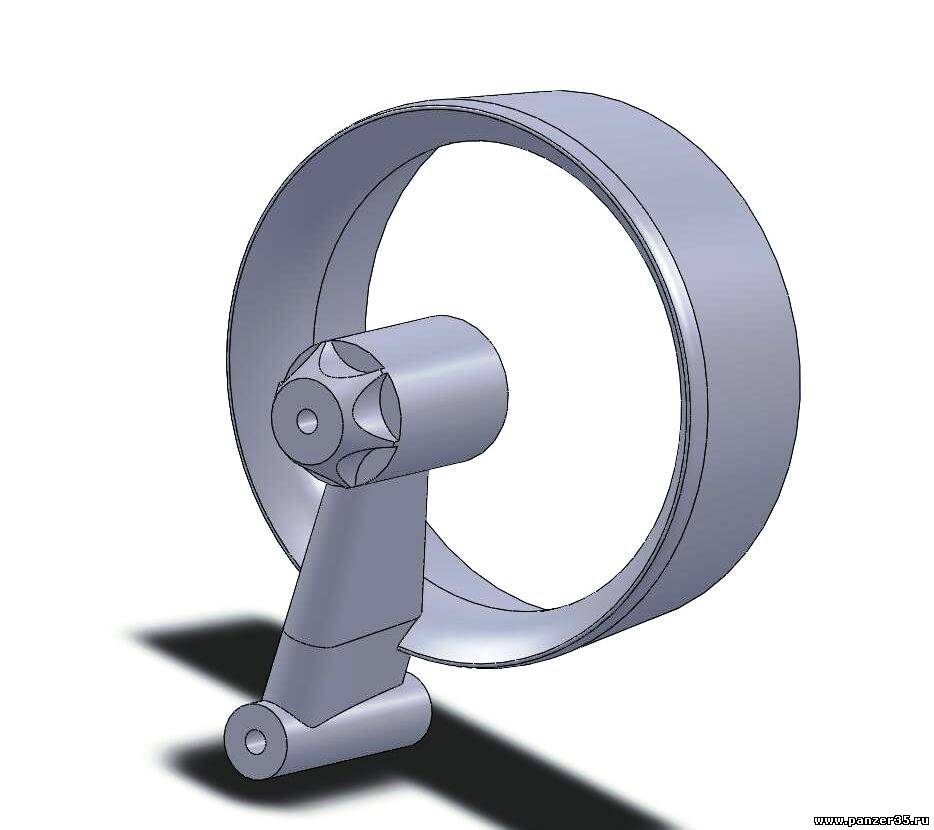

А растить и без корпуса хватит чего. К примеру - заготовка водоходного движителя:
 Добавлено (12.01.2012, 22:43)
---------------------------------------------
ден, Вы, кстати, занимаетесь профессионально 3D-прототипированием, правильно я понял? А заказать у вас выращивание есть возможность?
warthunder.ru
|
| |
| |
| Panzermann | Дата: Вторник, 17.01.2012, 23:12 | Сообщение # 108 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн

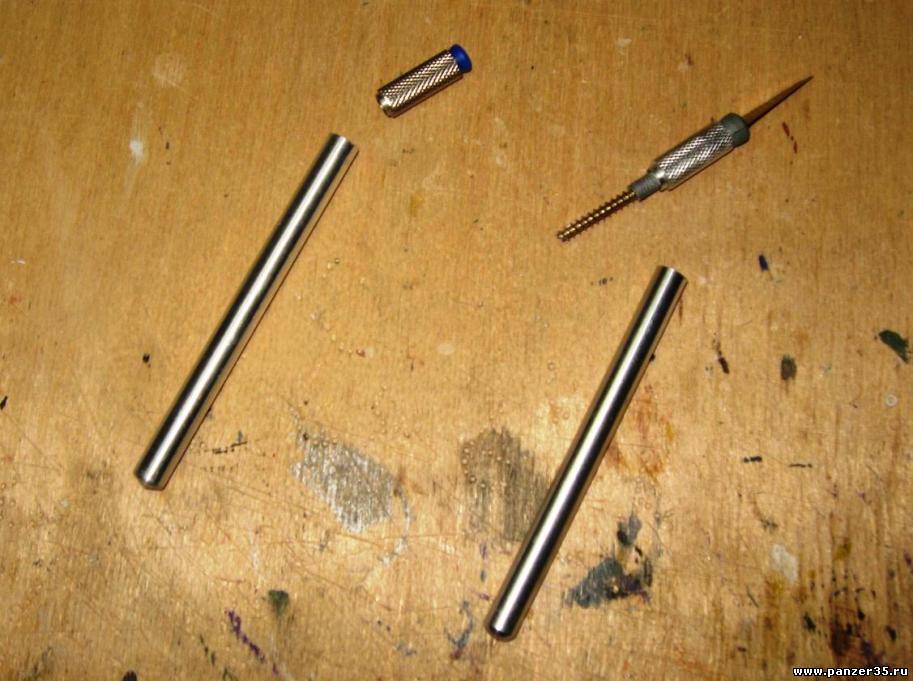

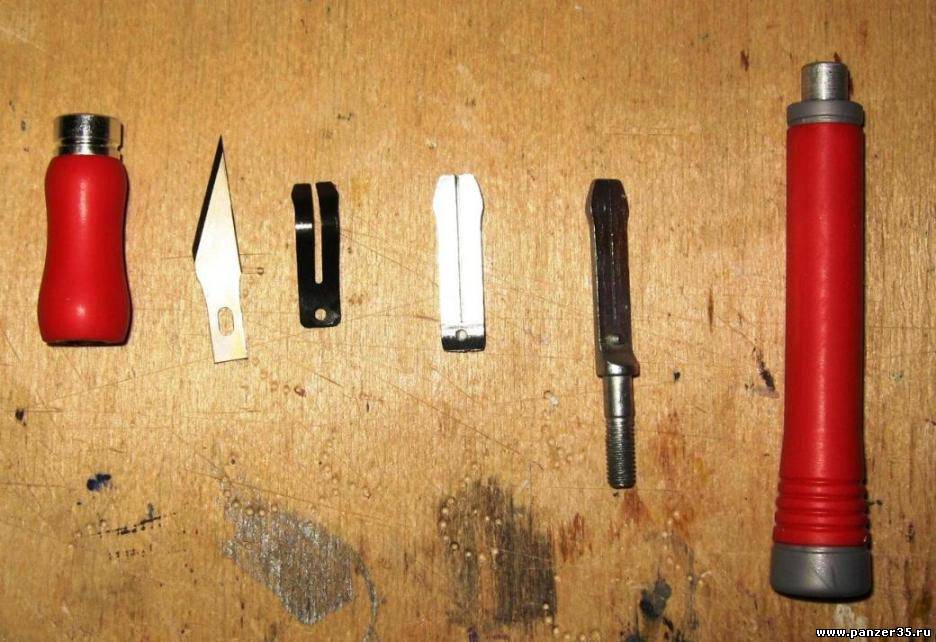

| Немного отвлекусь. Пока вырезал детали кормуса сломал два "модельных" ножа: звезды (тот что справа) и Jif-овский (слева). Пластиковые цанги не выдержали резки милиметрового пластика.

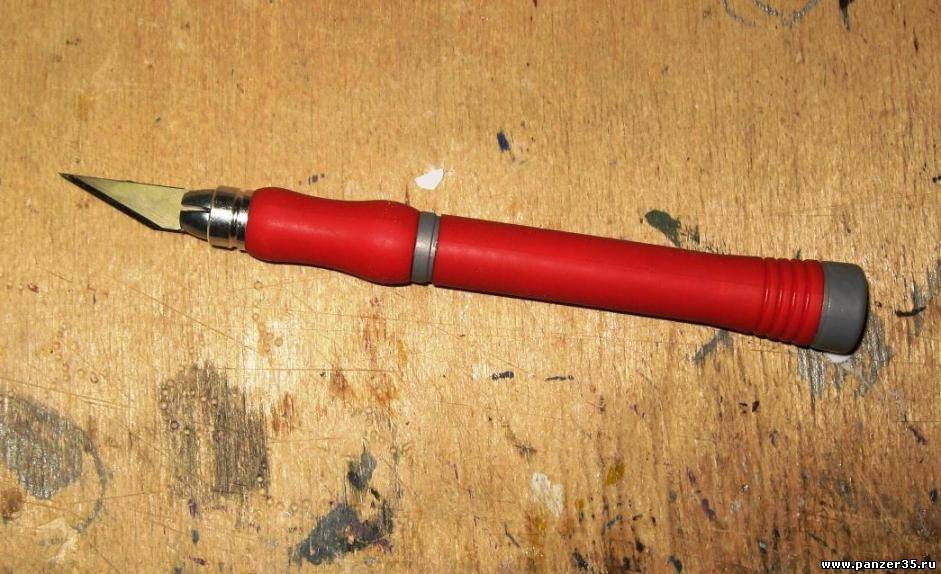

Я уж задумался и морально подготовился купить в и-нетмагазине нормальный брендовый девайс, как случайно, на работу покупая отвёртки, обнаружил вот этот "нож для дизайнера".

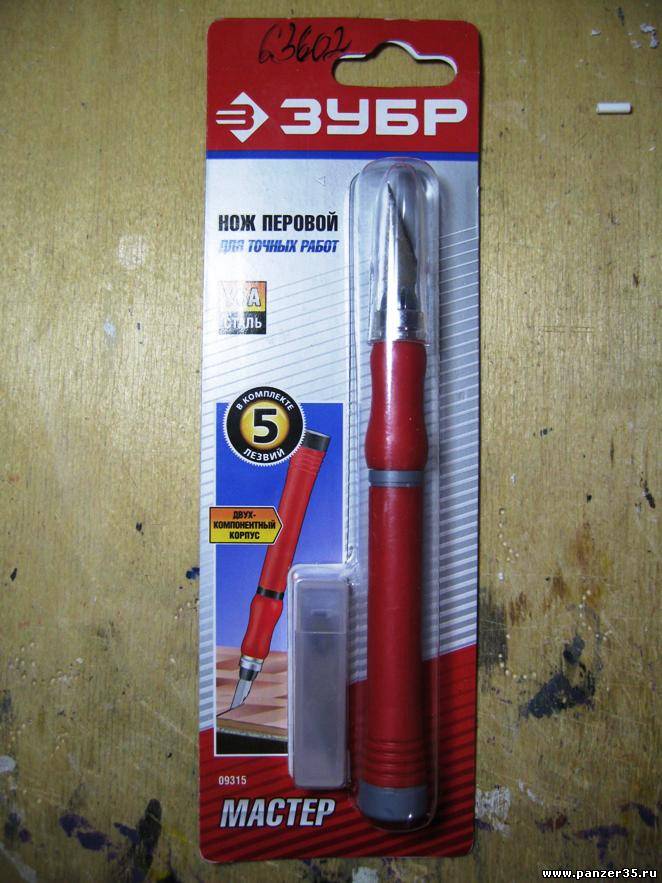

Приято удивила цена - 80 рэ. На упаковке указан производитель - "KRAFTOOL I/E GMBH" (Германия). Гарантированый контроль качества осуществляется компанией ЗАО "Зубр ОВК" Россия.
Так это, или нет - мне по-барабану. Главное, что нож удобен, а цанга - металлическая.
warthunder.ru
Сообщение отредактировал Panzermann - Вторник, 17.01.2012, 23:12 |
| |
| |
| Panzermann | Дата: Вторник, 17.01.2012, 23:13 | Сообщение # 109 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн

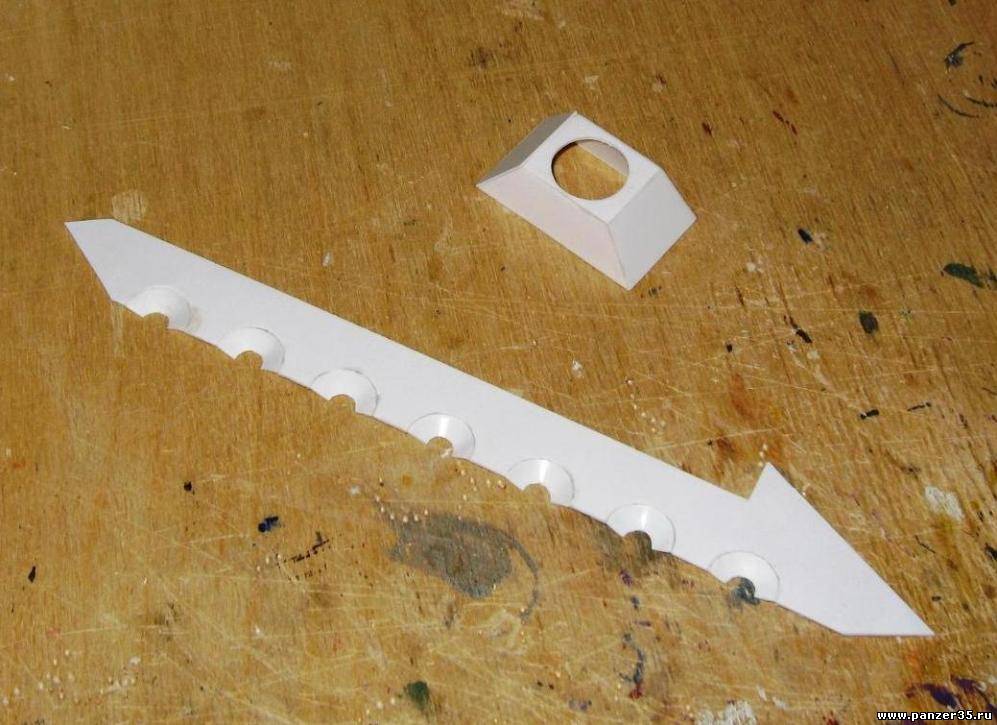

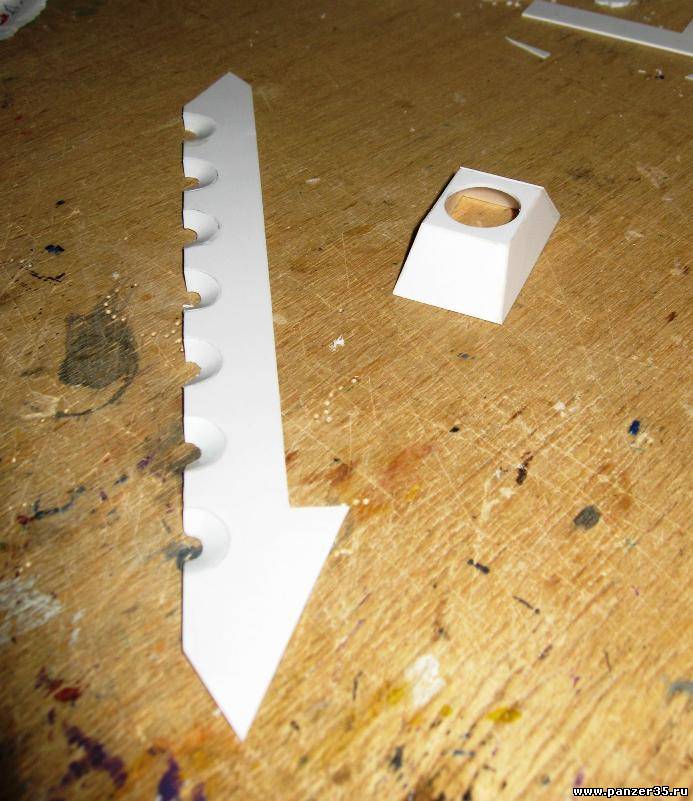

| Заказал мастер-модель кронштейна балансира токарю. Ниши решил сделать по развёртке. За одно собрал рубку.
warthunder.ru
Сообщение отредактировал Panzermann - Вторник, 17.01.2012, 23:19 |
| |
| |
| Четник | Дата: Среда, 18.01.2012, 11:30 | Сообщение # 110 |
 Полковник
Группа: Пользователи
Сообщений: 2335
Репутация: 55
Статус: Оффлайн
| Ниши отлично получаются. Даже и не скажешь, что сделаны вручную.
|
| |
| |
| Panzermann | Дата: Среда, 18.01.2012, 23:34 | Сообщение # 111 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| Четник, спасибо! Было бы ещё лучше, если бы вовремя додумался пачку из заготовок развёрток на штифт насадить и в цангу МШМ. А то вручную каждую подгонял до кондиции. Не все вышли как хотелось.
warthunder.ru
Сообщение отредактировал Panzermann - Четверг, 19.01.2012, 18:20 |
| |
| |
| Panzermann | Дата: Четверг, 19.01.2012, 21:01 | Сообщение # 112 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн

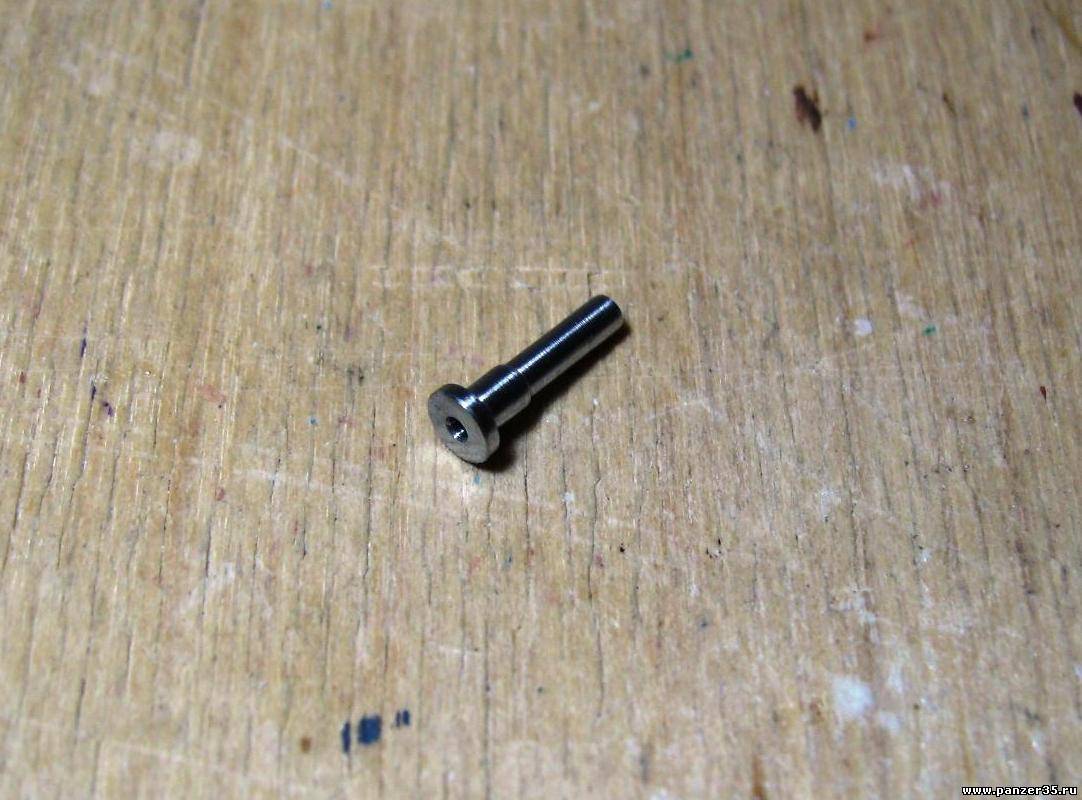

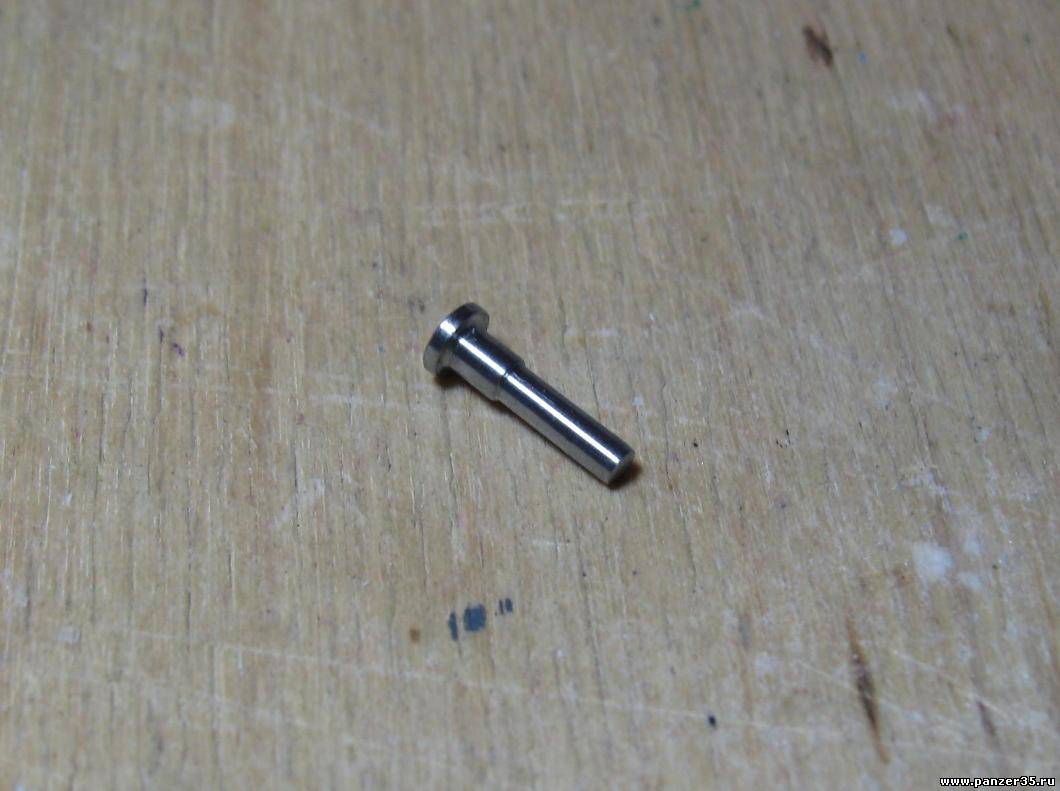

| Сегодня (точнее - уже вчера) забрал готовую мастер-модель кронштейна балансира
warthunder.ru
Сообщение отредактировал Panzermann - Четверг, 19.01.2012, 21:01 |
| |
| |
| Panzermann | Дата: Четверг, 19.01.2012, 21:02 | Сообщение # 113 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн

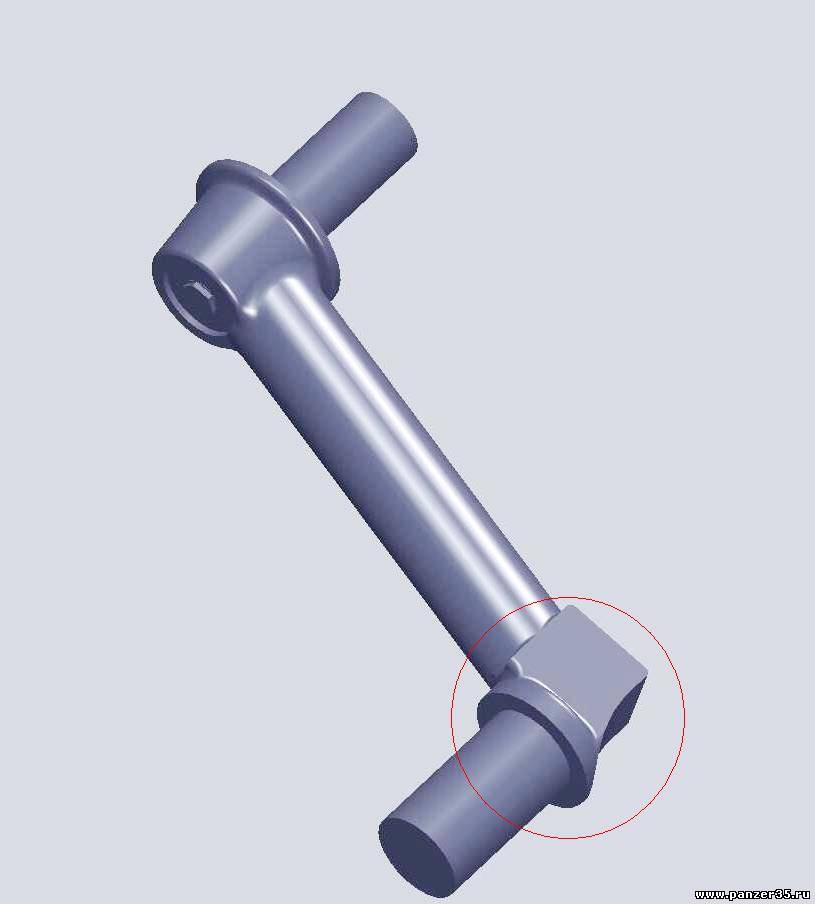

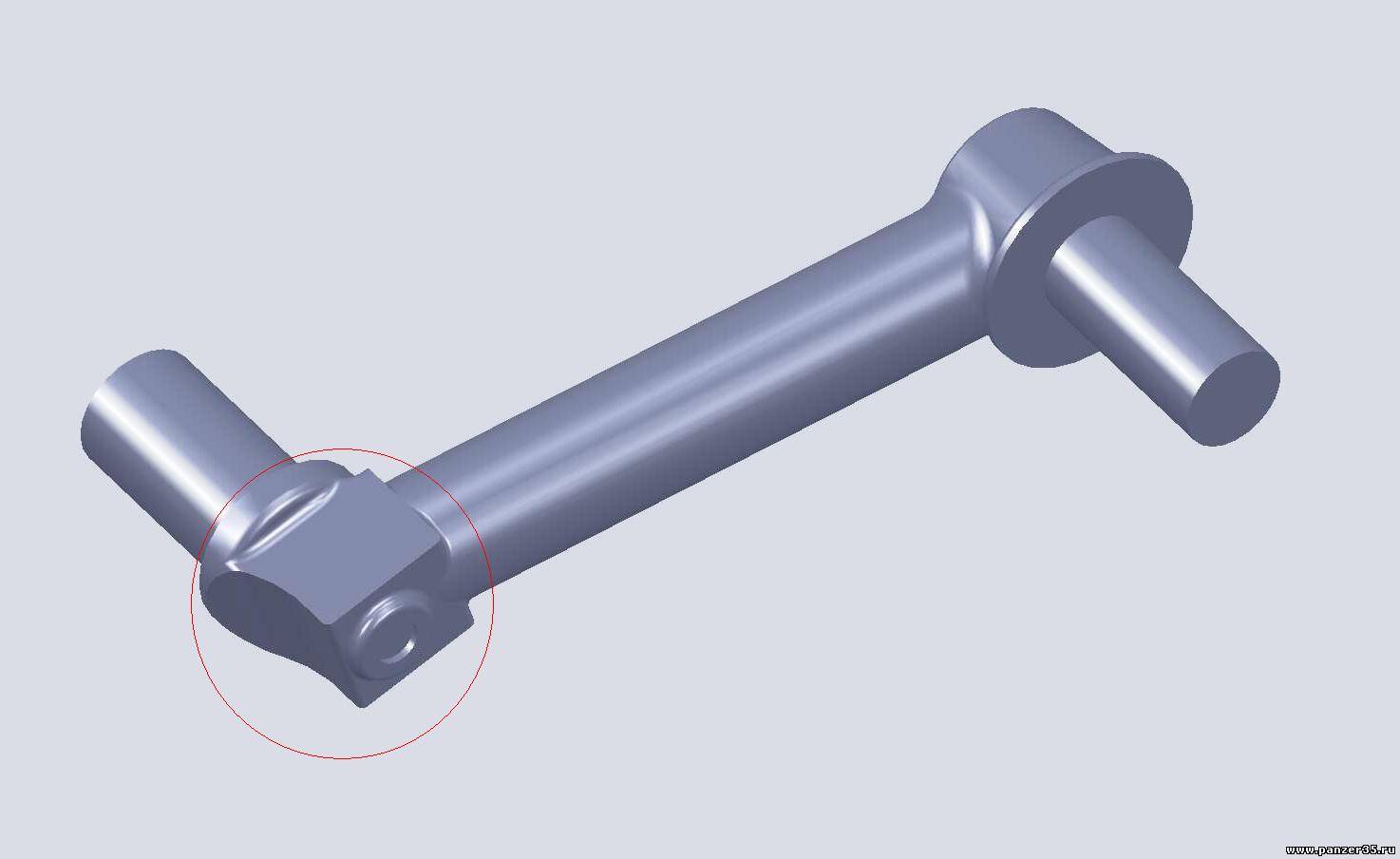

| Вчера колдовал над 3D балансира. Кто знаком с ним хорошо, прошу помочь с выделенными элементами: помоему как-то фигня у меня тут. Но по фото доступным однозначно не понять.
warthunder.ru
|
| |
| |
| staRschina3545 | Дата: Четверг, 19.01.2012, 21:24 | Сообщение # 114 |
 Майор
Группа: Пользователи
Сообщений: 1146
Репутация: 113
Статус: Оффлайн
| Quote (Panzermann) обнаружил вот этот "нож для дизайнера".
ГДЕ ?
Когда,на заре эволюции,первая обезьяна взяла палку-остальные начали трудиться!
|
| |
| |
| Panzermann | Дата: Четверг, 19.01.2012, 21:47 | Сообщение # 115 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| Quote (staRschina3545) Quote (Panzermann)
обнаружил вот этот "нож для дизайнера".
ГДЕ ?
Когда,на заре эволюции,первая обезьяна взяла палку-остальные начали трудиться!
В "МастерИнструмент"-е
warthunder.ru
|
| |
| |
| staRschina3545 | Дата: Четверг, 19.01.2012, 21:52 | Сообщение # 116 |
|
Майор
Группа: Пользователи
Сообщений: 1146
Репутация: 113
Статус: Оффлайн
| Спасибо-завтра зайду.
Когда,на заре эволюции,первая обезьяна взяла палку-остальные начали трудиться!
|
| |
| |
| Artem321 | Дата: Пятница, 20.01.2012, 13:21 | Сообщение # 117 |
 Сержант сил Организации Варшавского договора
Группа: Пользователи
Сообщений: 442
Репутация: 36
Статус: Оффлайн
| Panzermann, Скажите Вы в своей работе использовали чертижи ИПР из М-Хобби???
С Уважением Артем.
|
| |
| |
| MakarOFF | Дата: Пятница, 20.01.2012, 14:16 | Сообщение # 118 |
 Сержант
Группа: Пользователи
Сообщений: 261
Репутация: 13
Статус: Оффлайн
| Panzermann, А что не так с балансиром? Фото его есть?
!Собираем УАЗ-469 на Дзене!
!!!Мои работы!!!
|
| |
| |
| Panzermann | Дата: Пятница, 20.01.2012, 21:06 | Сообщение # 119 |
|
Майор
Группа: Участники
Сообщений: 1254
Репутация: 51
Статус: Оффлайн
| Quote (Artem321) Panzermann, Скажите Вы в своей работе использовали чертижи ИПР из М-Хобби???
Да, других просто нет. Общая геометрия у ИПР и ИРМ-1 одинаковая. Олличия в корпусе в наличии у ИРМ рубки за башней, у ИПР здесь вроде как шлюзовая камера. Кроме этого в количестве и размещении люков/входов под приборы и оборудование. А, ещё! форма балансирных ниш различна: у ИПРа они усечены в верхней части.Добавлено (20.01.2012, 21:06)
---------------------------------------------
Quote (MakarOFF) Panzermann, А что не так с балансиром? Фото его есть?
Фото есть, но не во всех ракурсах. Поэтому обведённое красным вызывает сомнения в верности формы.
warthunder.ru
|
| |
| |
| MakarOFF | Дата: Суббота, 21.01.2012, 00:35 | Сообщение # 120 |
|
Сержант
Группа: Пользователи
Сообщений: 261
Репутация: 13
Статус: Оффлайн
| Я не увидел на фотографиях выборки (выделено синим цветом), а нет на схеме катка нашел. Вот выборка не по радиусу должна быть, а плоскостью.
А диаметр цилиндрической части нормуль, или чуть меньше (выделено зеленым)
