Автотранспорт СССР 30-40ых годов.масштаб 1:35
panzererДата: Суббота, 24.02.2024, 21:15 | Сообщение # 1
Лейтенант
Группа: Участники
Сообщений: 602
Репутация: 26
Статус: Оффлайн
Ремонтная летучка тип А на шасси ГАЗ-3А.
Всем привет давно хотел собрать такой грузовик. Для этого лет 5-6 назад был куплен вот такой набор
35136 MINIART ГРУЗОВИК ГАЗ-ААА МОД. 1940 Г.


Очень печально, что Звезда не обновила свои старые наборы грузовиков.
Остается только ждать и надеяться, что когда-нибудь это произойдет.
 Будет собирательный образ, а не конкретный прототип.Так же были куплены дополнительные наборы для переделки,
многие детали будут сделаны самостоятельно. Моторный отсек, кабина и кузов будут закрыты, без интерьера.
Хотя были мысли сделать кузов с внутренним убранством, кое-какие детали у меня для этого есть. Это требует гораздо
больших доработак, а свободного времени мало в следствии чего может стать очередным долгостроем.
В инструкции по сборке очень много ошибок, некоторые детали сделаны не верно.

КарелДата: Суббота, 24.02.2024, 22:21 | Сообщение # 2
Лейтенант
Группа: Участники
Сообщений: 708
Репутация: 97
Статус: Оффлайн
Интересный проект ,  удачи в сборке !!!

Будем посмотреть .

snack


С уважением . Алексей .

panzererДата: Воскресенье, 25.02.2024, 15:48 | Сообщение # 3
Лейтенант
Группа: Участники
Сообщений: 602
Репутация: 26
Статус: Оффлайн
Спасибо!

Добавлено (25.02.2024, 15:51)
---------------------------------------------

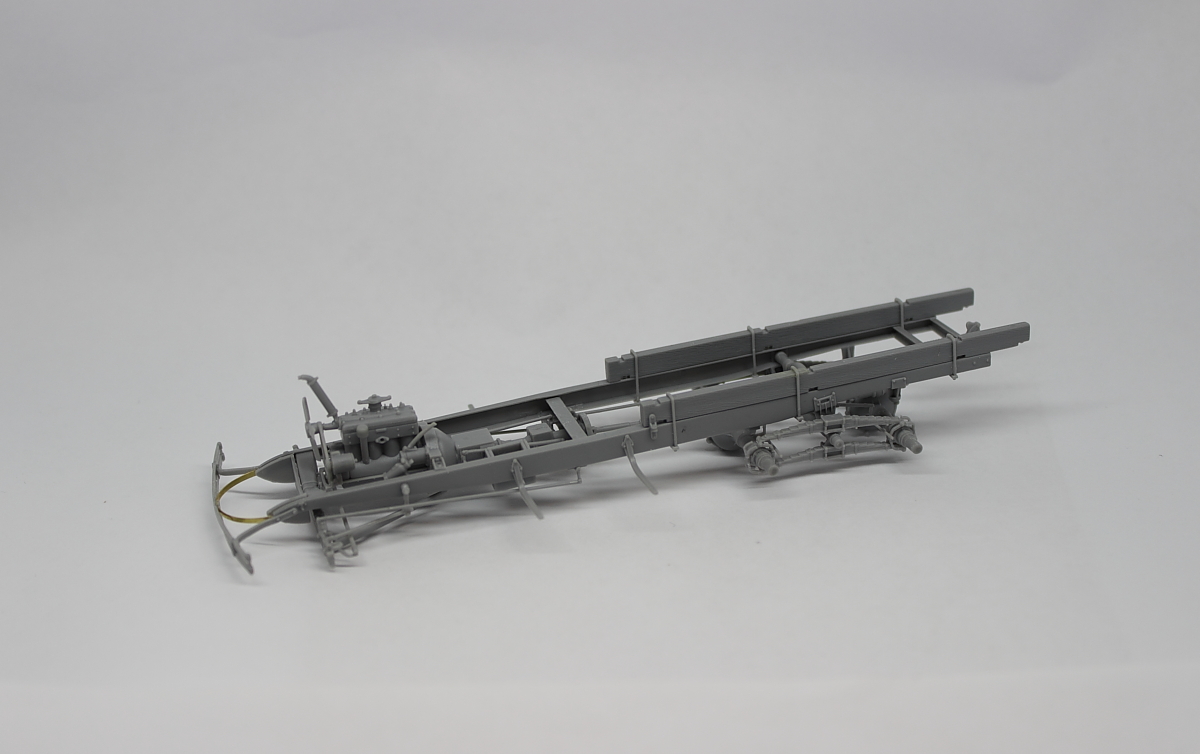

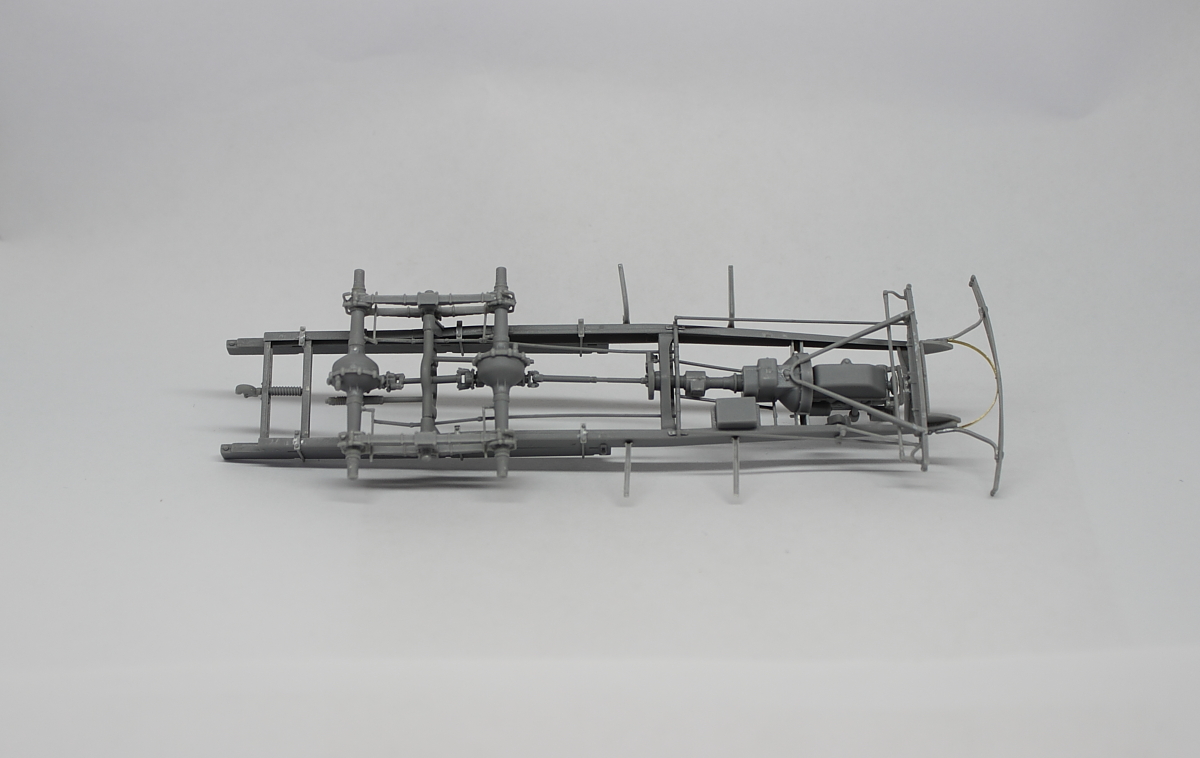

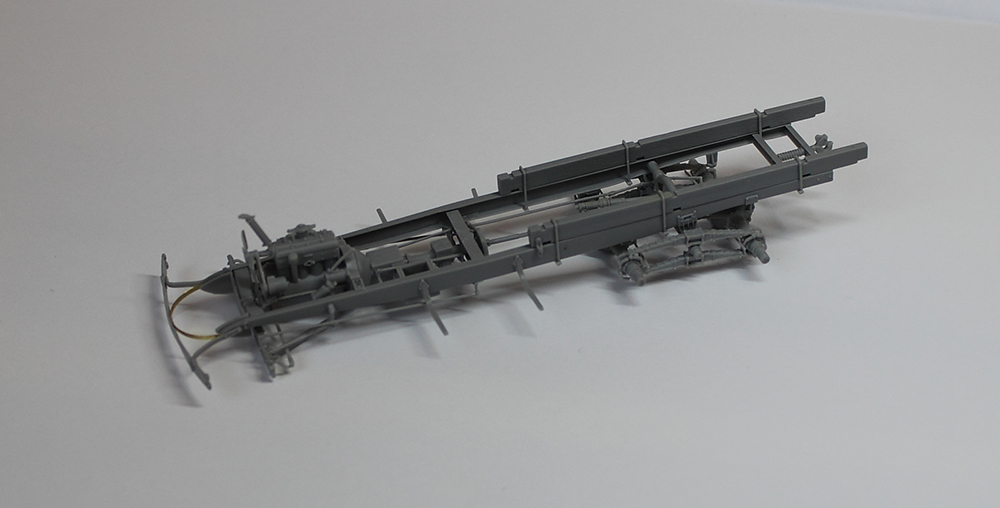

Сборку начал по инструкции все детали ажурные, нужно быть очень осторожным. И все же раму немного перекосило.

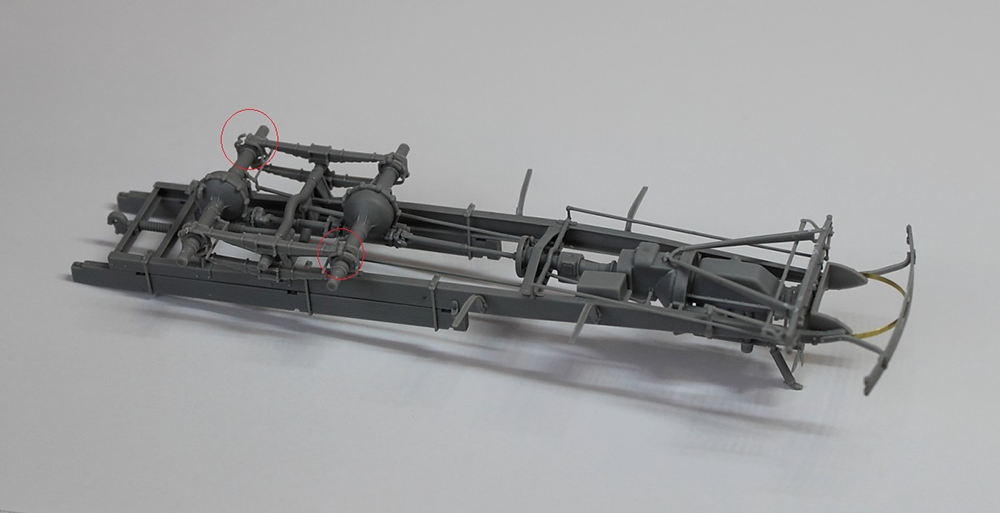

Не понравилось, как собираются так называемые крабы, они короткие и образуются щели ( на фотографии отмечаны
крысными кругами).




 С завода на ГАЗ-АА не ставили передние буксировочные крюки,либо их ставили самостоятельно, только потом их начали
устанавливать на ММ. Поэтому не редко при буксировке вырывали или гнули передние бампера, а на упращенных машинах
передних бамперов и вовсе не было. А вот на 3А их устанавливали на заводе. Скорее всего по требованию военных,
практически все 3А поступали в армию и лишь редко в народное хозяйство.

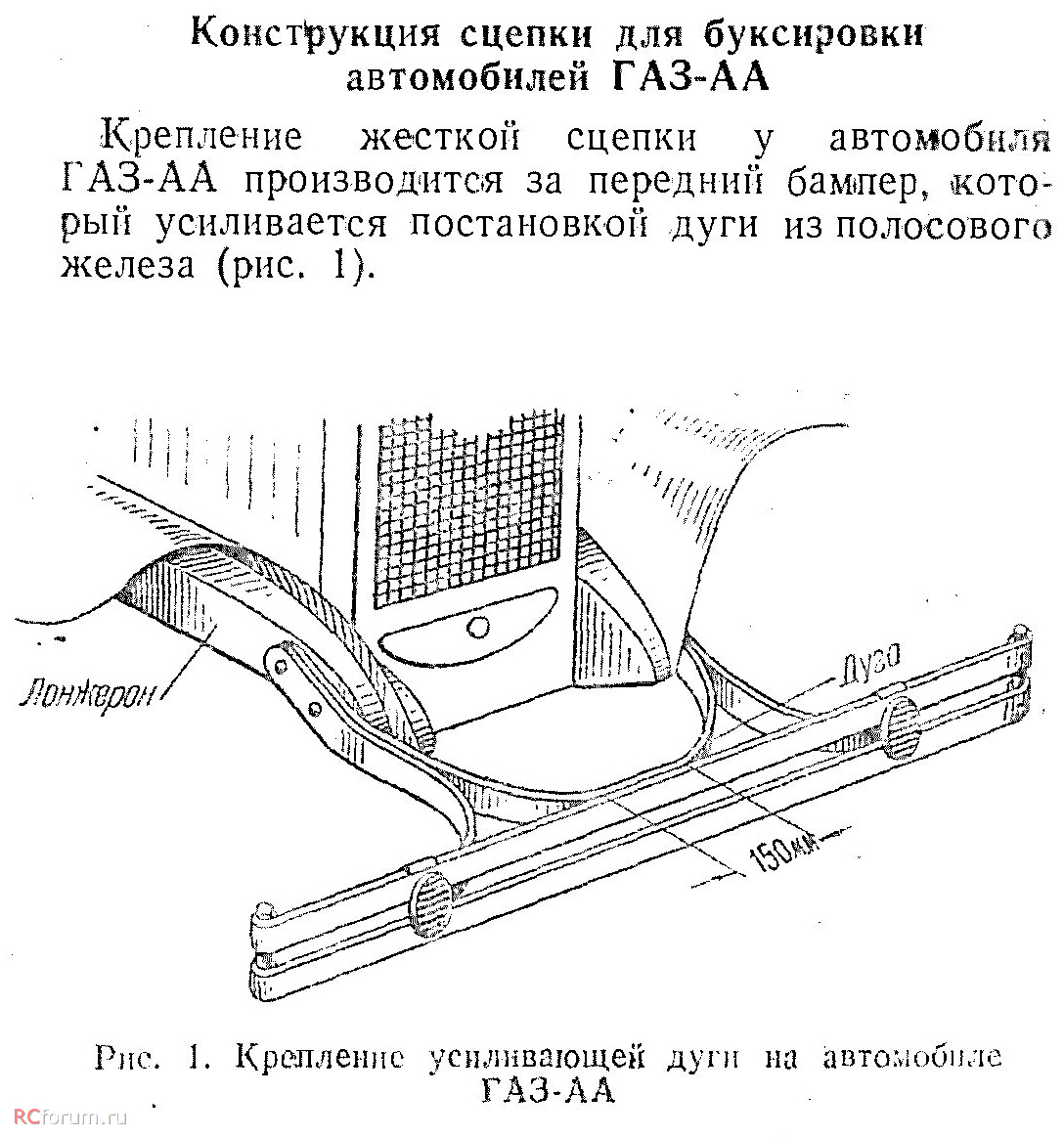

Есть пару картинок, где есть усиление переднего бампера полосовым железом. К сожалению мне пока не попадались такие
исторические фотографии с таким усилением. Решил такую доработку внести в свой грузовик, дугу сделал из фототравления.



HartДата: Воскресенье, 25.02.2024, 18:31 | Сообщение # 4
Генерал-лейтенант
Группа: Мастера
Сообщений: 8456
Репутация: 593
Статус: Оффлайн

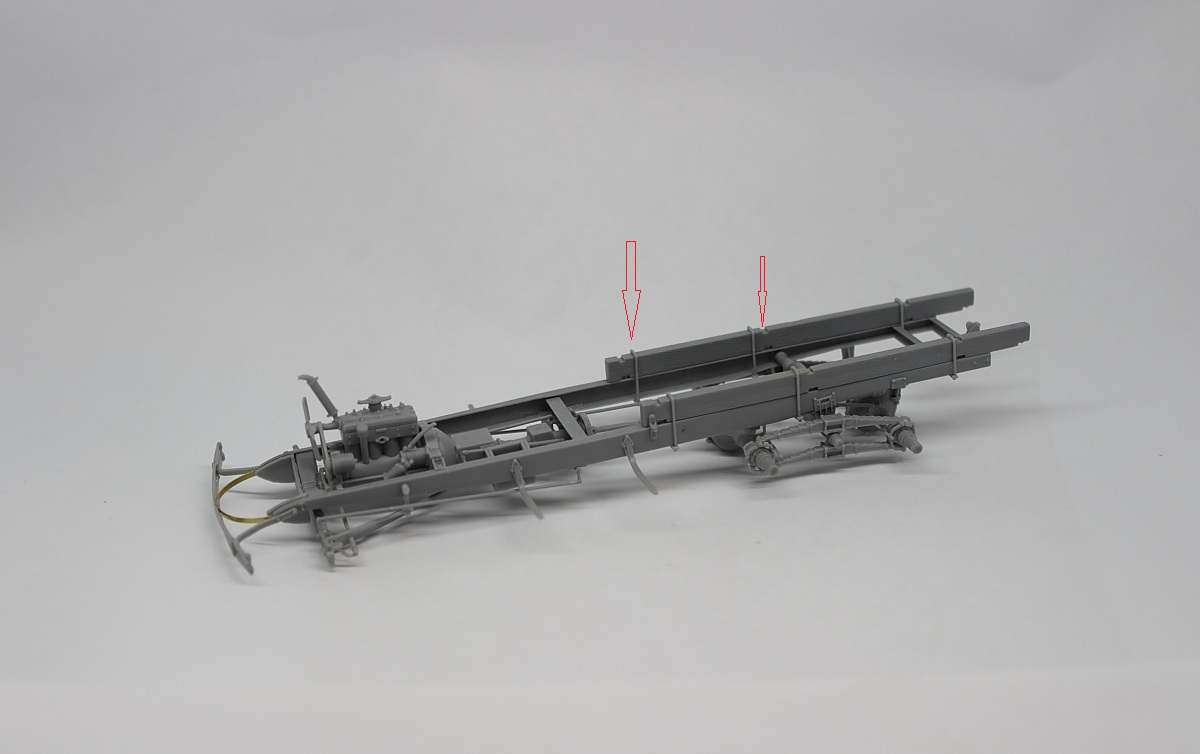

А разве стяжки не должны быть в пазах?


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

Сообщение отредактировал Hart - Воскресенье, 25.02.2024, 18:33

spitsyn75Дата: Воскресенье, 25.02.2024, 19:46 | Сообщение # 5
Сержант
Группа: Участники
Сообщений: 148
Репутация: 0
Статус: Оффлайн
Цитата Hart ()
А разве стяжки не должны быть в пазах?
 Всех с прошедшим!
Это пазы под поперечины кузова.

panzererДата: Воскресенье, 25.02.2024, 19:50 | Сообщение # 6
Лейтенант
Группа: Участники
Сообщений: 602
Репутация: 26
Статус: Оффлайн
Цитата spitsyn75 ()
Цитата Hart ()А разве стяжки не должны быть в пазах?
 Всех с прошедшим!
Это пазы под поперечины кузова.
Спасибо!
Так точно.

HartДата: Воскресенье, 25.02.2024, 20:14 | Сообщение # 7
Генерал-лейтенант
Группа: Мастера
Сообщений: 8456
Репутация: 593
Статус: Оффлайн
Цитата spitsyn75 ()
Это пазы под поперечины кузова.
Ясно.


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

BoonieДата: Понедельник, 26.02.2024, 21:28 | Сообщение # 8
Лейтенант сил Организации Варшавского договора
Группа: Участники
Сообщений: 1717
Репутация: 82
Статус: Оффлайн
Интересная стройка, когда-то сам собирался делать ПМ-3 с интерьером, но из-за скудости информации по оборудованию так и забросил.
Цитата panzerer ()
...на упращенных машинах передних бамперов и вовсе не было.

Читал где-то (или у кого-то smile ), что ГАЗ-АА унаследовал от форда конструкцию бампера, интегрированного в силовую часть рамы, даже делали его из рессорной стали поэтому даже на машинах упрощенной конструкции они оставались.


С уважением, Вадим

panzererДата: Понедельник, 26.02.2024, 22:55 | Сообщение # 9
Лейтенант
Группа: Участники
Сообщений: 602
Репутация: 26
Статус: Оффлайн
ГАЗ-АА/ММ унаследовал не только бампер, а всю конструкцию автомобиля. А на упрощенных машинах перед радиатором  между лонжеронами была труба. Ее сложно назвать бампером, скорее некая защита.
Вот к примеру Форд

Добавлено (27.02.2024, 21:07)
---------------------------------------------

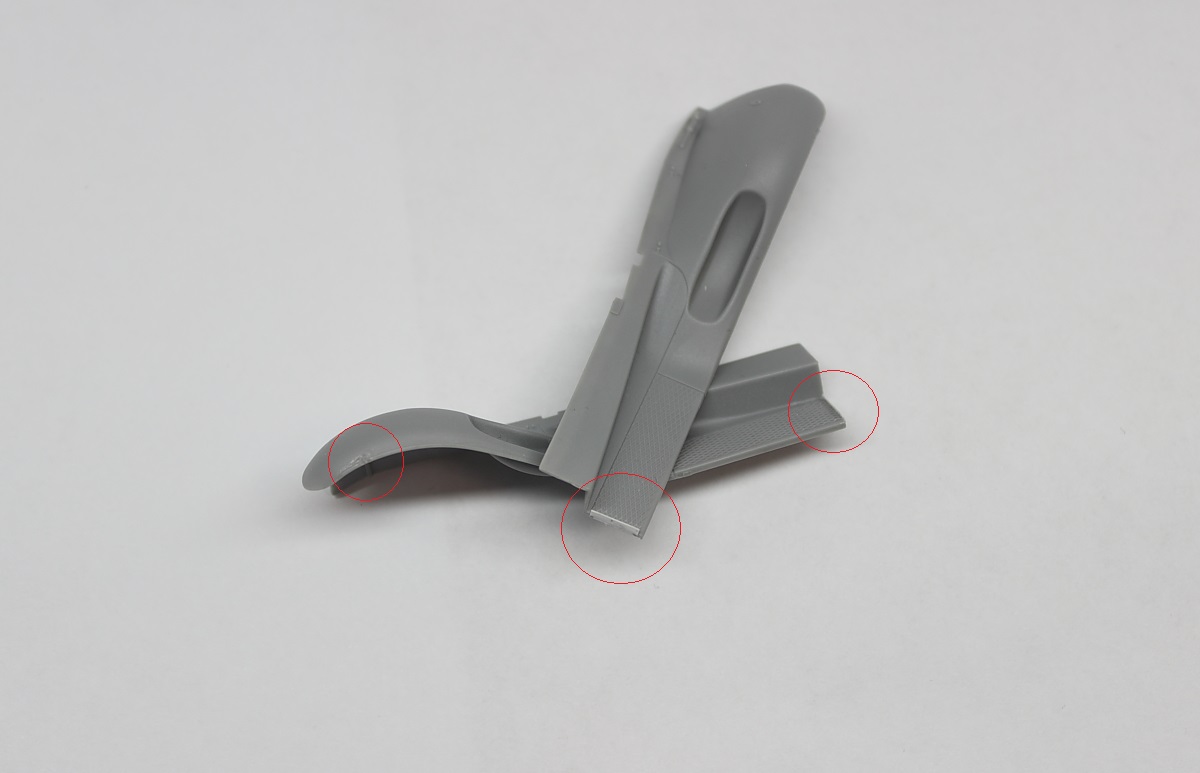

Переднее крыло, подножка и брызговик подножки сделаны одной деталью, добавил заклепку на крыло и сделал отбортовку подножки
на каждую сторону.Крылья со специальными пеналами под запасные колеса.

загрузить картинку

Добавлено (28.02.2024, 20:09)
---------------------------------------------

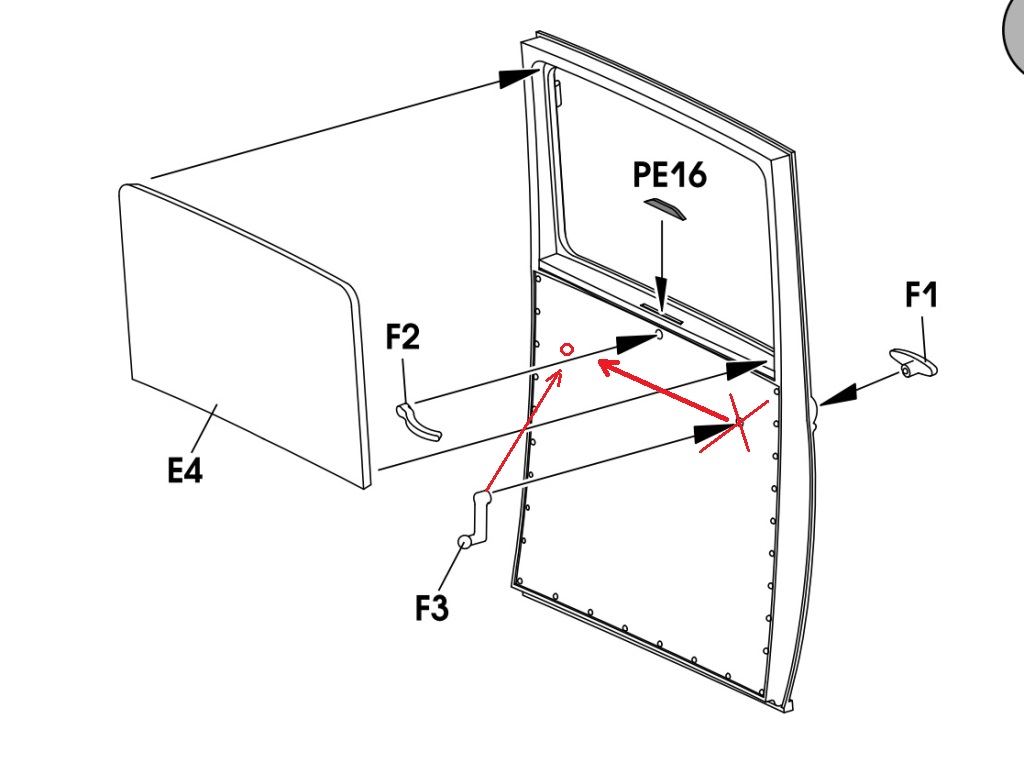

Двери- вроде все выглядит не плохо, сделана имитация обивки дверной карты картоном или дермантином, показаны пистоны  двери. Но есть одна не точность!
Ручка стеклоподъемника не на своем месте ее нужно перенести, на фотографии указано стрелкой, а отверстие убираем шпаклевкой.

Добавлено (03.03.2024, 13:08)
---------------------------------------------
ГАЗ-ААА считался грузовиком повышенной проходимости, по этой причине использовался 6-ти рядный вместо 4-ех рядного радиатор.
Облицовка радиатора смещалась немного вперед, Держатель фар имел изогнутую форму.
 Капот тоже придется доработать, на ГАЗ-3А он был длинней чем на АА/ ММ примерно на 3см +/- .Боковина и верх капота имели
удлинитель капота. Сделал из доширака шириной в 1мм, добавил пару шпилек по обе стороны, так же можно добавить прокладку
угла капота. В модели отсутствует рычаг демультипликатора, его придется сделать самостоятельно.


HartДата: Воскресенье, 03.03.2024, 16:05 | Сообщение # 10
Генерал-лейтенант
Группа: Мастера
Сообщений: 8456
Репутация: 593
Статус: Оффлайн
Цитата panzerer ()
В модели отсутствует рычаг демультипликатора, его придется сделать самостоятельно.
Серьезный подход к стройке.  thumbup


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

panzererДата: Вторник, 05.03.2024, 22:26 | Сообщение # 11
Лейтенант
Группа: Участники
Сообщений: 602
Репутация: 26
Статус: Оффлайн
Спасибо! Да ничего особенного бывают гораздо серьезней.
Далее займусь кузовом.Судя по историческим фотографиям было множество вариантов надстроек. Буду делать "типовую" рекомендованную.Так как надстройка будет закрытая,

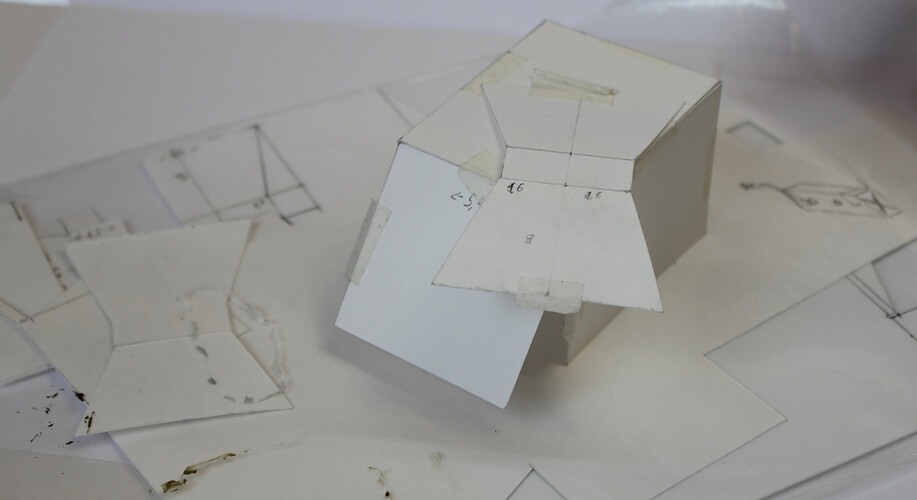

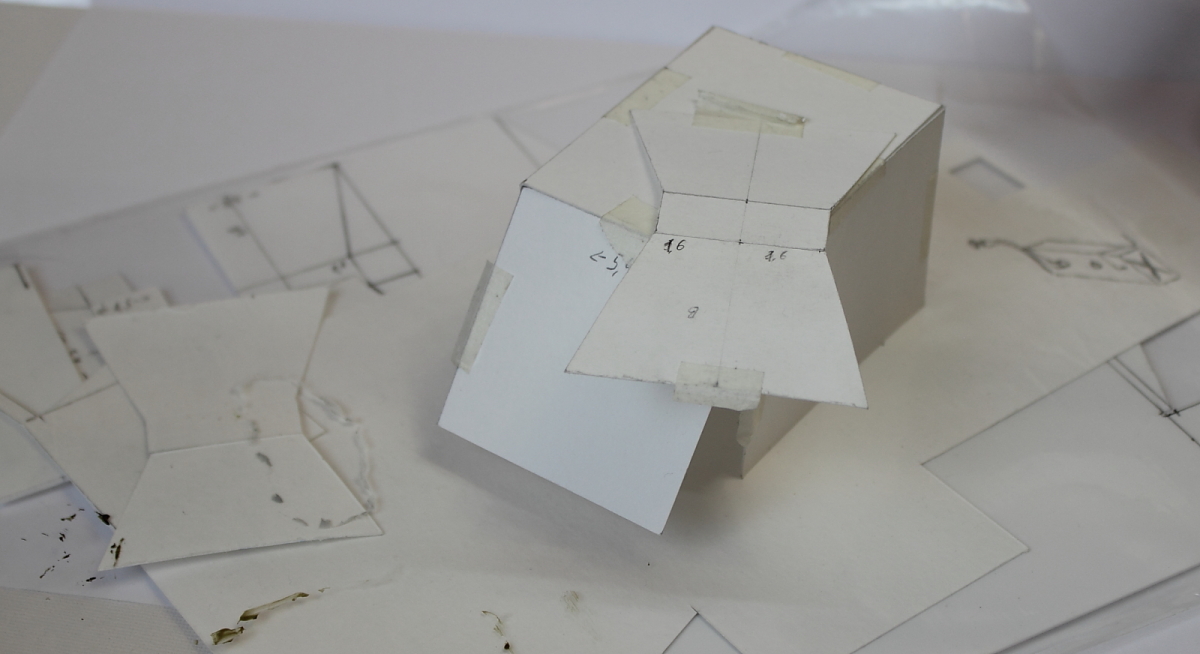

каркас делать не требуется,сделаю из 1мм пластика.Сначала сделаю выкройки из бумаги, чтобы не тратить ценный пластик.

bmp картинки

HartДата: Среда, 06.03.2024, 03:50 | Сообщение # 12
Генерал-лейтенант
Группа: Мастера
Сообщений: 8456
Репутация: 593
Статус: Оффлайн
Судя по всему над крышей это уже отдельный бокс, (спальник? cool ) пристроен после. А с другого ракурса фото есть? Просто интересно есть там люки или нет.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

BaijiДата: Среда, 06.03.2024, 08:53 | Сообщение # 13
Сержант
Группа: Участники
Сообщений: 152
Репутация: 2
Статус: Оффлайн

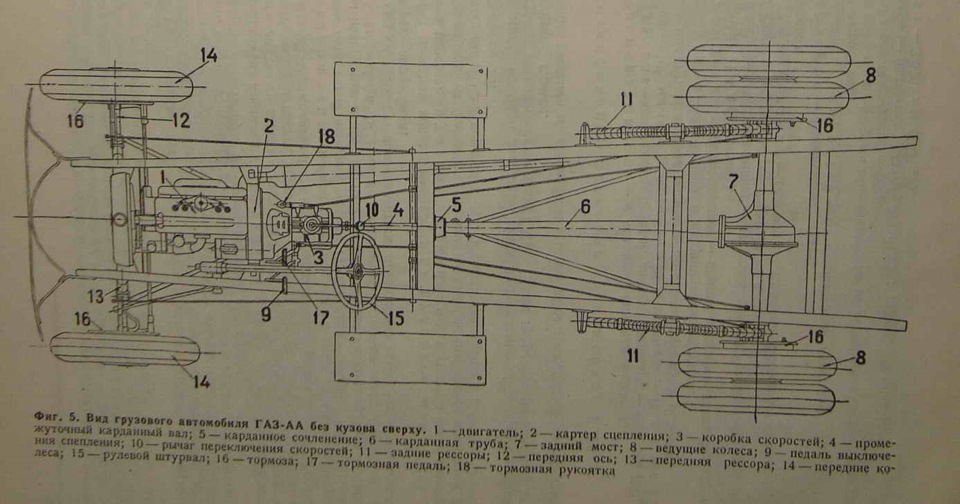

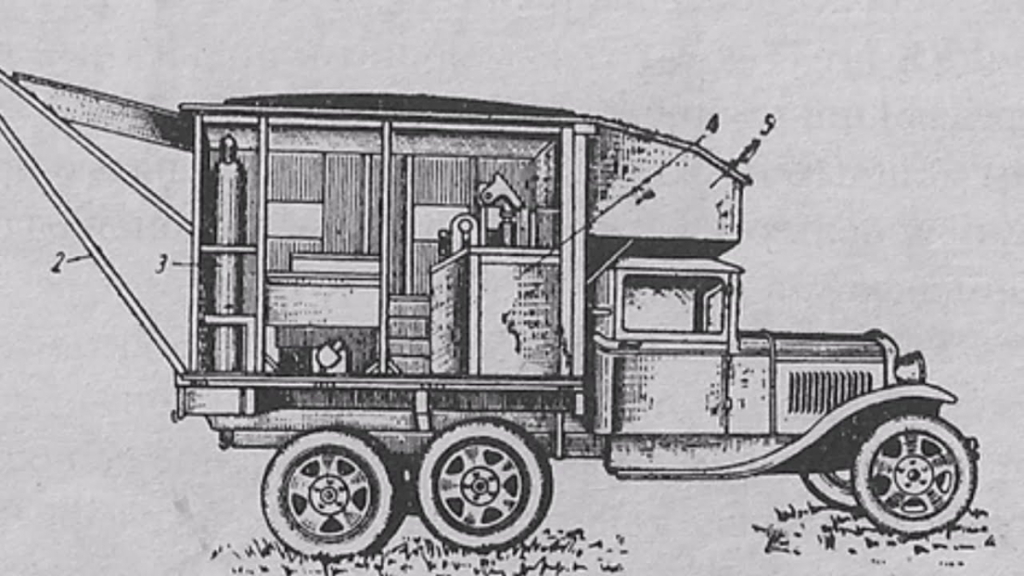

Hart, неа, в первом посте, он есть на схеме - №9.

По ссылке, внизу, в разделе "файлы", пачка ТО:
http://uncle-vova.com/card....z-aaa-2


Сообщение отредактировал Baiji - Среда, 06.03.2024, 09:01

HartДата: Среда, 06.03.2024, 09:45 | Сообщение # 14
Генерал-лейтенант
Группа: Мастера
Сообщений: 8456
Репутация: 593
Статус: Оффлайн
Baiji, спасибо за ссылку, теперь вопрос снят. Жаль модель будет без интерьера.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).

Zaxar157Дата: Четверг, 07.03.2024, 11:14 | Сообщение # 15
Майор
Группа: Участники
Сообщений: 1347
Репутация: 148
Статус: Оффлайн
Рановато бампер приклеили.Крепления у него хрупкие.10 раз сломаются за время сборки.

"Калибр" и доброе слово убеждают лучше чем просто доброе слово
