Автотранспорт СССР 30-40ых годов.масштаб 1:35
|
|
| panzerer | Дата: Пятница, 19.12.2025, 20:40 | Сообщение # 91 |
 Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн

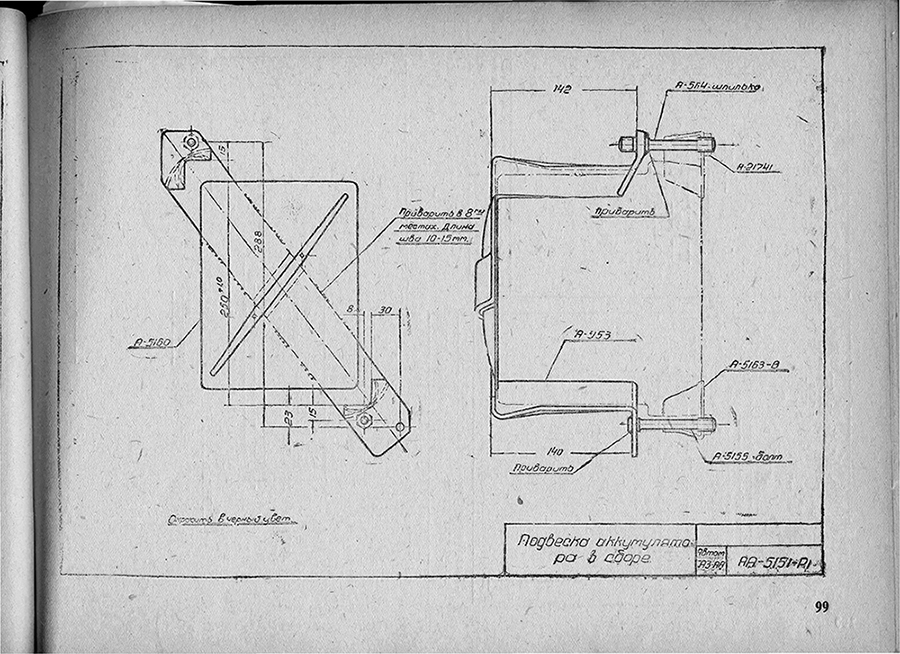

| Подвеску аккумулятора и сам аккумулятор производитель не сделал. Пришлось делать эти детали самому.Кстати на газогенераторную версию устанавливался аккумулятор от ЗИС-5, он был немного больше по габаритам.

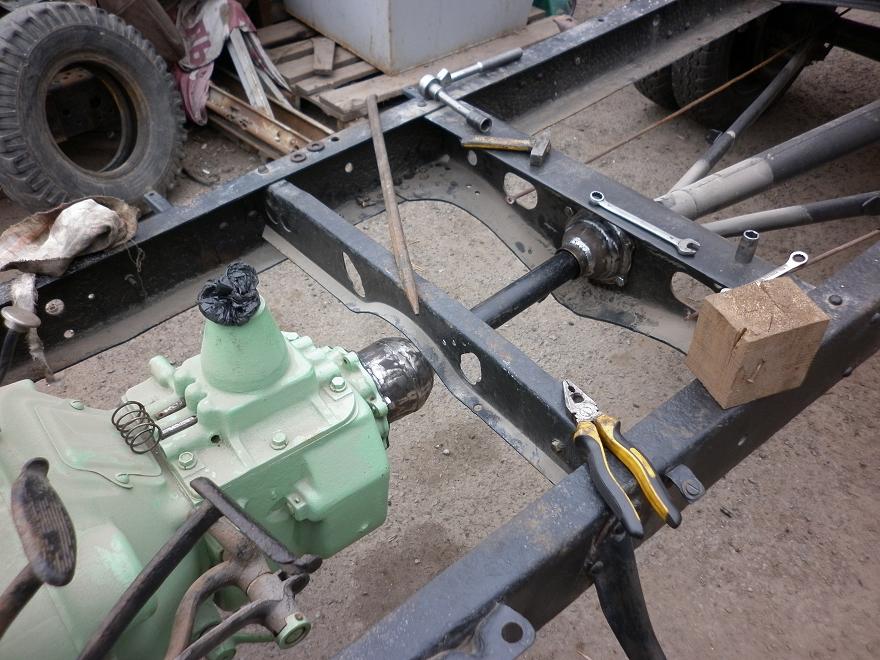

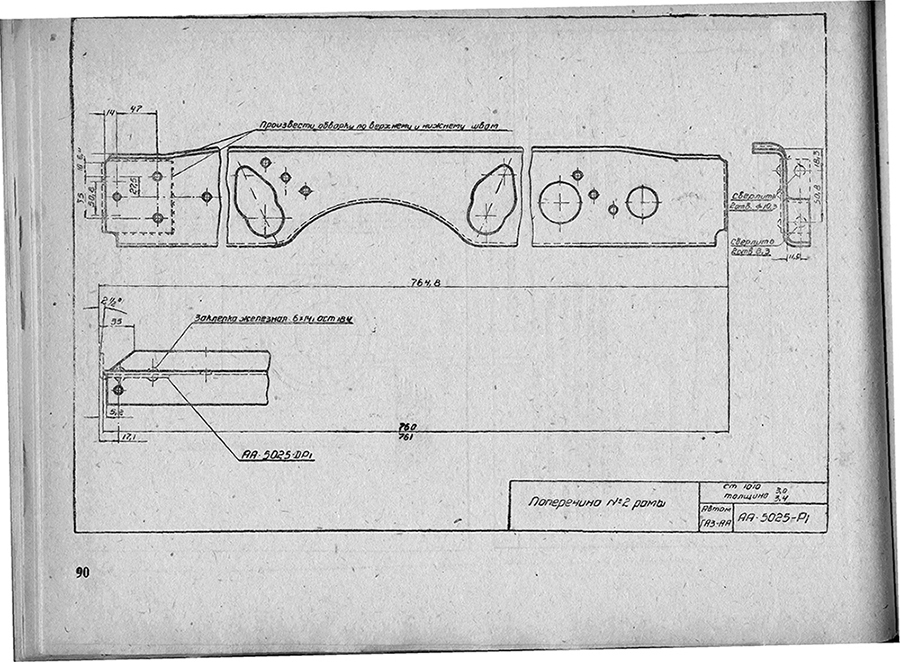

Также была изготовлена вторая поперечина рамы, за которую крепится ранняя подвеска аккумулятора. Хобби Босс предлагает передний кардан с переразмеренной крестовиной, она мешает установить вторую поперечину рамы.
Поэтому пришлось позаимствовать крышку карданного шарнира у другого производителя, так как крестовина ей и закрывалась.

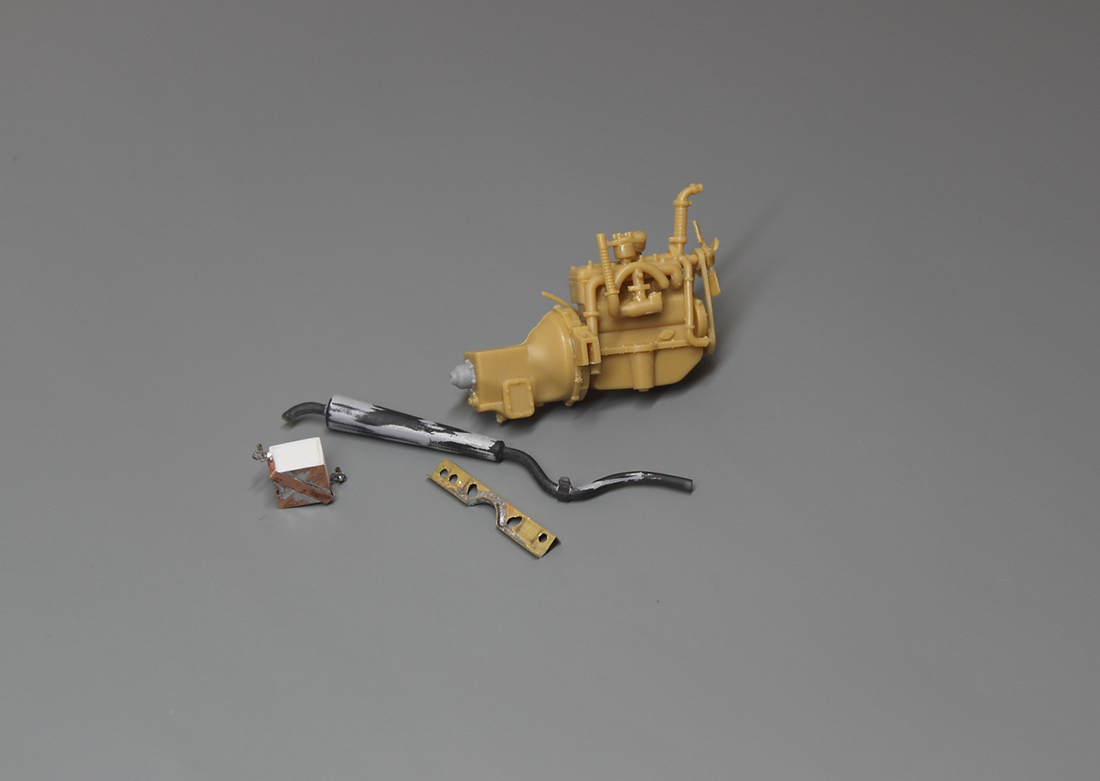

Глушитель раннего образца- Военная миниатюра, согласилась продать мне отдельно,за что им огромное спасибо, так как такие глушители никто не выпускает, да и другие тоже.
Размеры глушителя точные, я проверил- совпали точно с моими, чему был приятно удивлен. Глушитель пришлось конечно немного подогнать и зачистить ступеньки, еще было просверлено отверстие в выхлопной трубе.

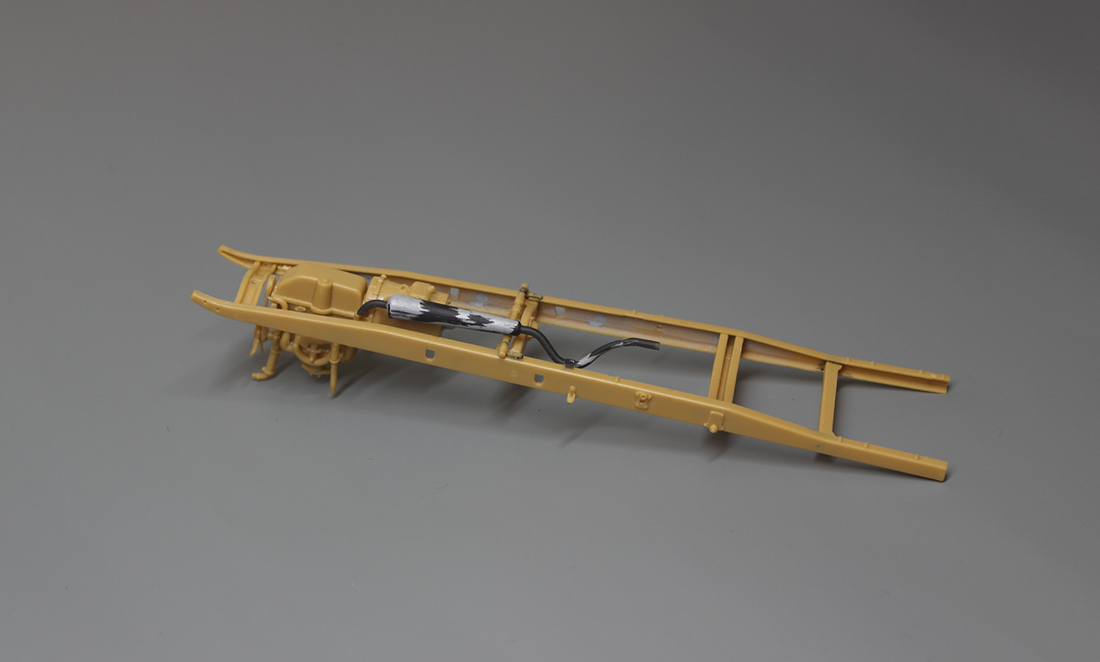

Ну и конечно примерка глушителя.
Сообщение отредактировал panzerer - Пятница, 19.12.2025, 20:45 |
| |
| |
| Hart | Дата: Суббота, 20.12.2025, 06:14 | Сообщение # 92 |
 Генерал-лейтенант
Группа: Мастера
Сообщений: 8993
Репутация: 604
Статус: Оффлайн
| Чисто из спортивного интереса, за каким надо было конструкторам так трубу выхлопную гнуть?
"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
|
| |
| |
| panzerer | Дата: Суббота, 20.12.2025, 15:40 | Сообщение # 93 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн

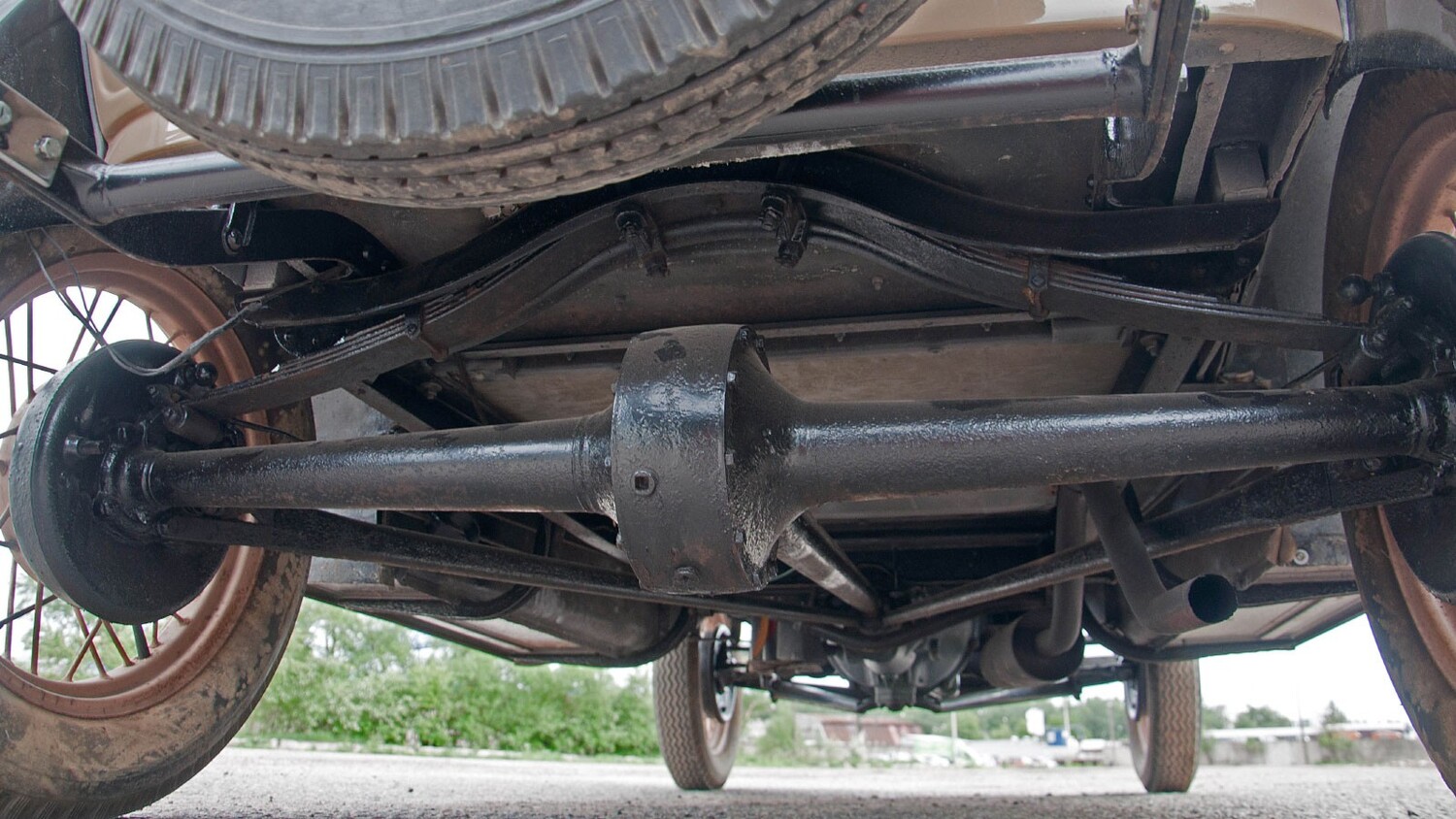

| Этот тип глушителя ГАЗ-АА унаследован от ГАЗ-А. В 1938г глушитель был заменен (модернизирован).
Выхлопная труба попадала на распорную тягу заднего моста. Думается отсюда и изгиб.
|
| |
| |
| Hart | Дата: Суббота, 20.12.2025, 15:50 | Сообщение # 94 |
|
Генерал-лейтенант
Группа: Мастера
Сообщений: 8993
Репутация: 604
Статус: Оффлайн
| Спасибо за пояснения.
"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
|
| |
| |
| Ankay | Дата: Суббота, 20.12.2025, 17:21 | Сообщение # 95 |
 Подполковник
Группа: Участники
Сообщений: 1578
Репутация: 146
Статус: Оффлайн
| На ГАЗ-А выхлопная труба протискивалась в щель между рамой и кузовом, вот для «прыжка» над задней балкой рамы её так и загнули.
|
| |
| |
| panzerer | Дата: Суббота, 20.12.2025, 20:39 | Сообщение # 96 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн
| Цитата Ankay (  ) На ГАЗ-А выхлопная труба протискивалась в щель между рамой и кузовом, вот для «прыжка» над задней балкой рамы её так и загнули.
|
| |
| |
| panzerer | Дата: Вторник, 23.12.2025, 21:10 | Сообщение # 97 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн

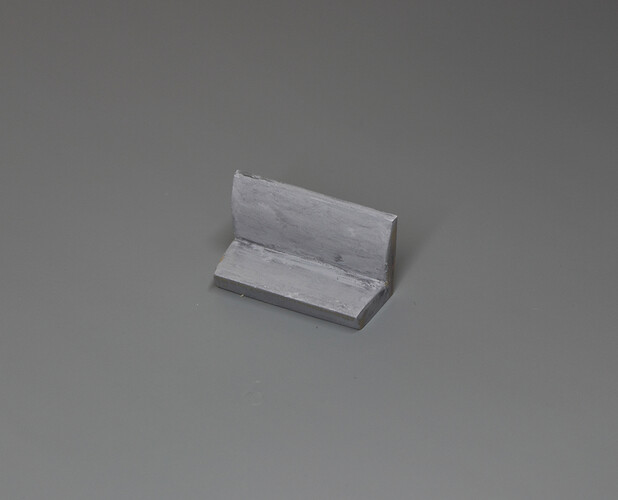

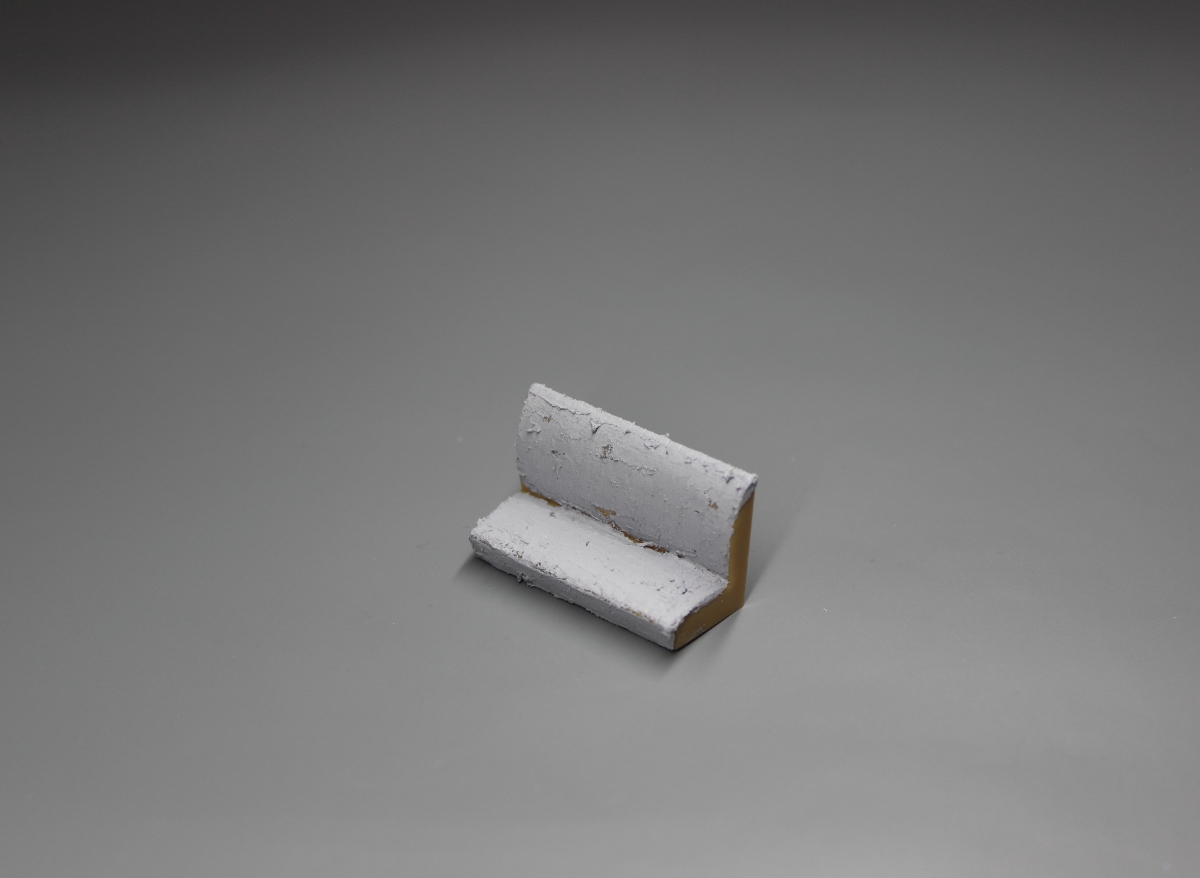

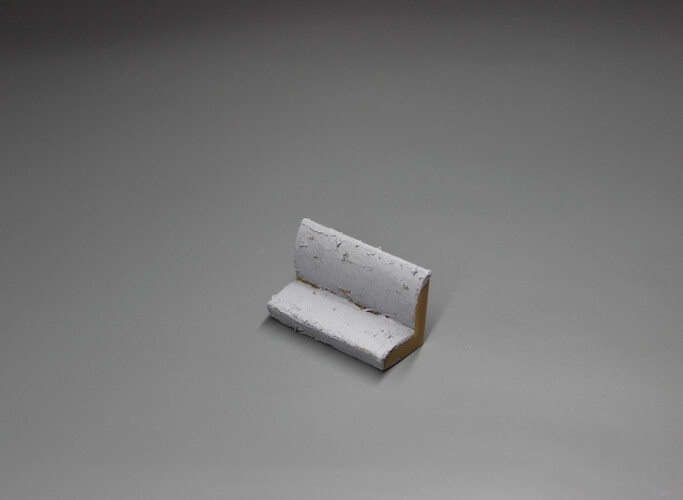

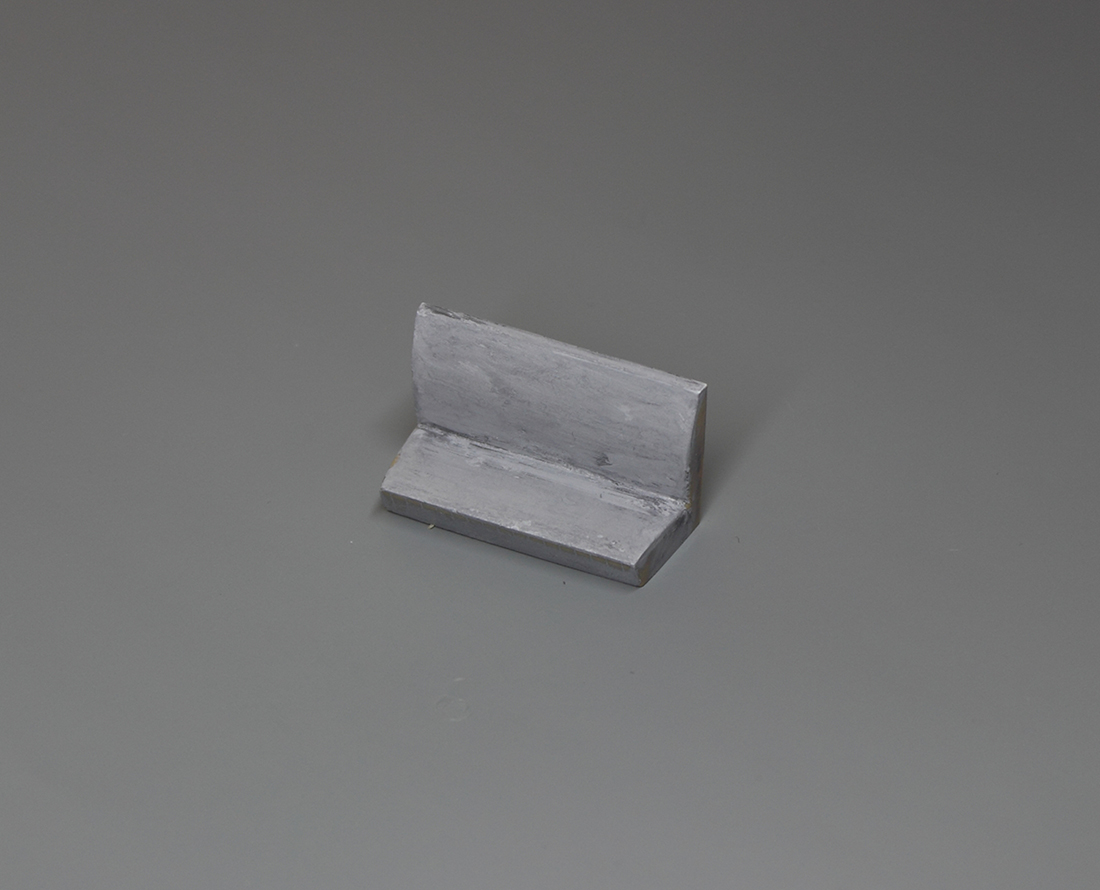

| Сиденье с прострочкой просто шикарное,но больше подходит для модели ГАЗ-А.Насколько мне известно на грузовых моделях все было гораздо проще и без всяких излишеств.
Поэтому форму исправил шпаклевкой и кусочком пластика.
|
| |
| |
| panzerer | Дата: Воскресенье, 11.01.2026, 20:17 | Сообщение # 98 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн

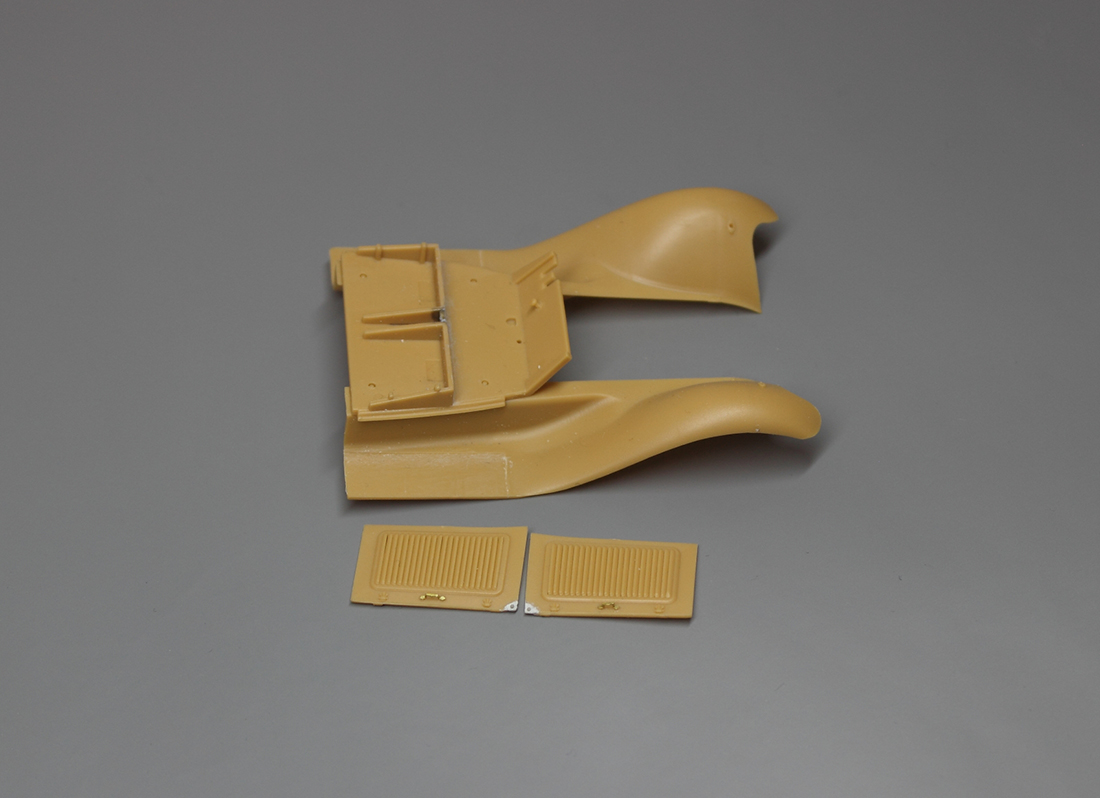

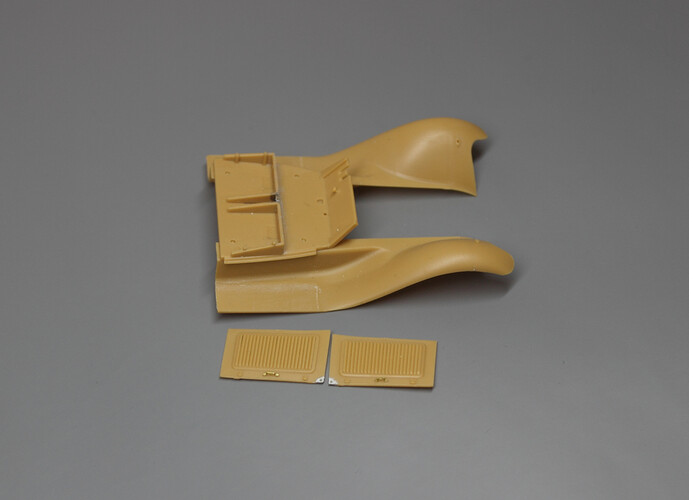

| Сделал прокладку и заклепку угла капота.

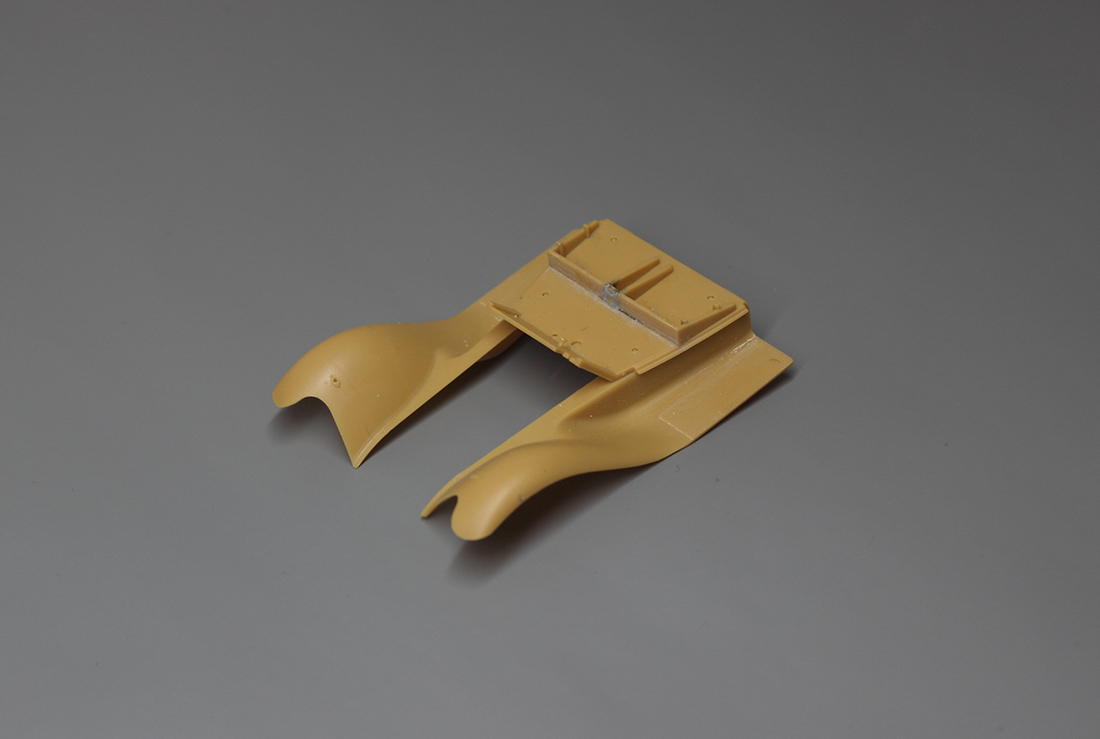

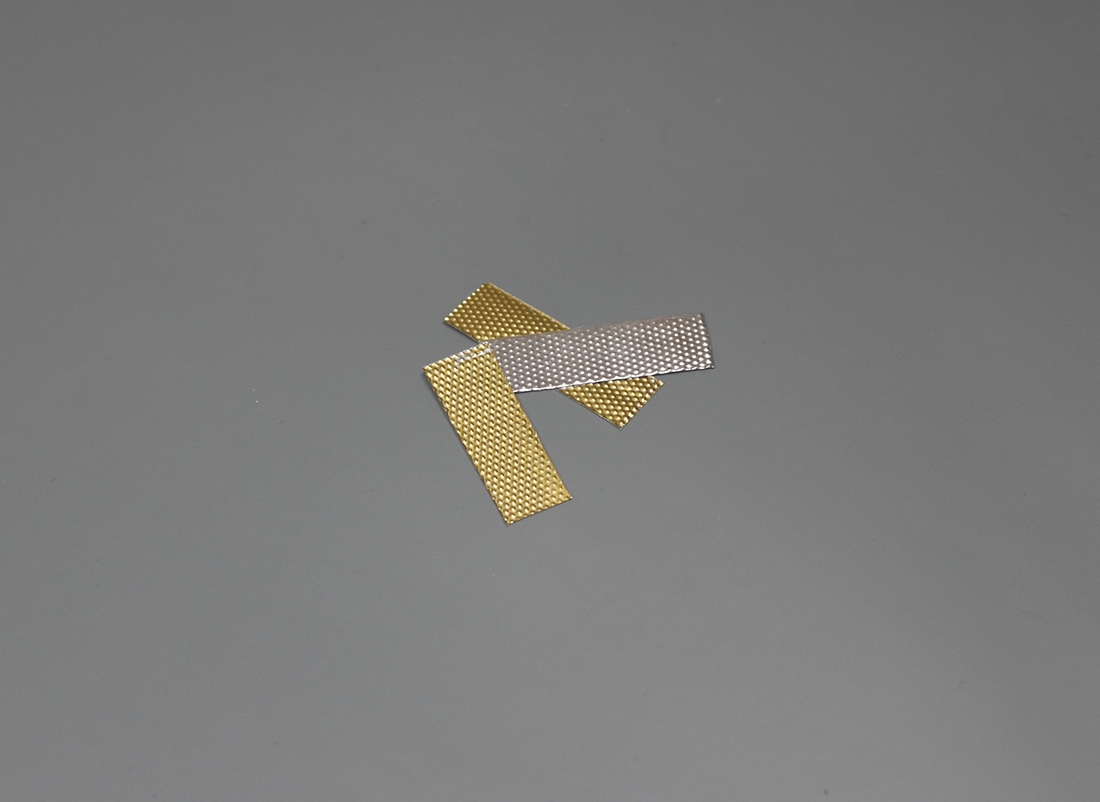

Переделал подножки, рисунок не соответствовал оригиналу. Для этого сточил рельеф и сделал из толстой фольги. И еще немного добавил разной мелочевки.
Брызговик двигателя лев. прав. тоже отсутствуют ни один производитель их не делает в своих наборах.
|
| |
| |
| panzerer | Дата: Вторник, 13.01.2026, 21:30 | Сообщение # 99 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн
| Грузовая платформа.
Если бы я только знал, что мне придется делать кузов самому с нуля, то навряд ли вообще взялся бы за эту модель. Дело в том, что с июля месяца один известный производитель пообещал мне изготовить платформу.
И до сентября кормили меня обещаниями.Я был в полной уверенности, что мне его изготовят. Чтобы не терять времени прикупил всяких допов к модели, а позже приступил к постройке модели.
В итоге приходится делать все самому.«Если хочешь сделать что-то хорошо, сделай это сам».
Во время поиска информации по платформе,пересматривал фотографии сделанные мной во время поездки в музей ГАЗ Н.Новгород. И нашел одну интересную фотографию,
где возможно запечатлен тот самый конструктор-инженер М.Катков, который спроектировал кузов самосвала. В интернете к сожалению никаких фотографий найти не удалось.
После не долгих размышлений пришел к мысли, что кузов будет лучше всего изготовить из латуни. Сначала для пробы сделал из пластика, результат оказался не очень прям, если учесть толщину пластика в 0,1мм.
А со временем его может покоробить.Делать из толстого пластика и не масштабно не хочется.

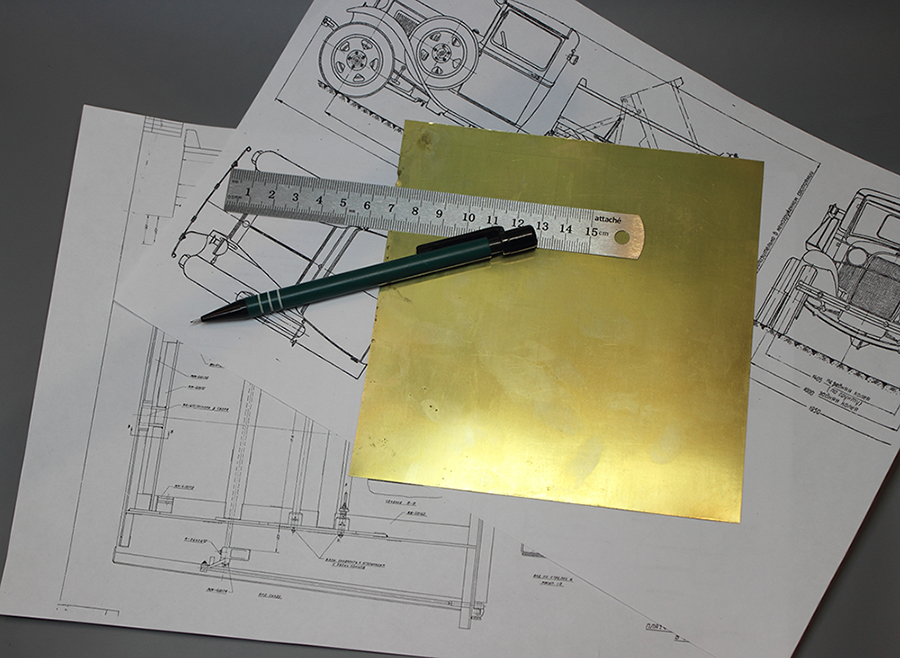

Купил листы латуни 0,1мм.
|
| |
| |
| Hart | Дата: Среда, 14.01.2026, 06:20 | Сообщение # 100 |
|
Генерал-лейтенант
Группа: Мастера
Сообщений: 8993
Репутация: 604
Статус: Оффлайн
| Осталось запаять и обработать швы напильником.  А если напечатать в 3Д, вон Анком такие модели рисует, думаю легко смог бы нарисовать и напечатать.
"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
Сообщение отредактировал Hart - Среда, 14.01.2026, 06:22 |
| |
| |
| panzerer | Дата: Среда, 14.01.2026, 21:21 | Сообщение # 101 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн
| Я так тоже думаю, сам в 3D MAXе сидел, компьютерные игры делать хотел, везде нужен был опыт работы. Плюнул и забросил я это дело.
Цитата Hart ( ) Осталось запаять и обработать швы напильником. |
| |
| |
| panzerer | Дата: Четверг, 15.01.2026, 18:34 | Сообщение # 102 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн

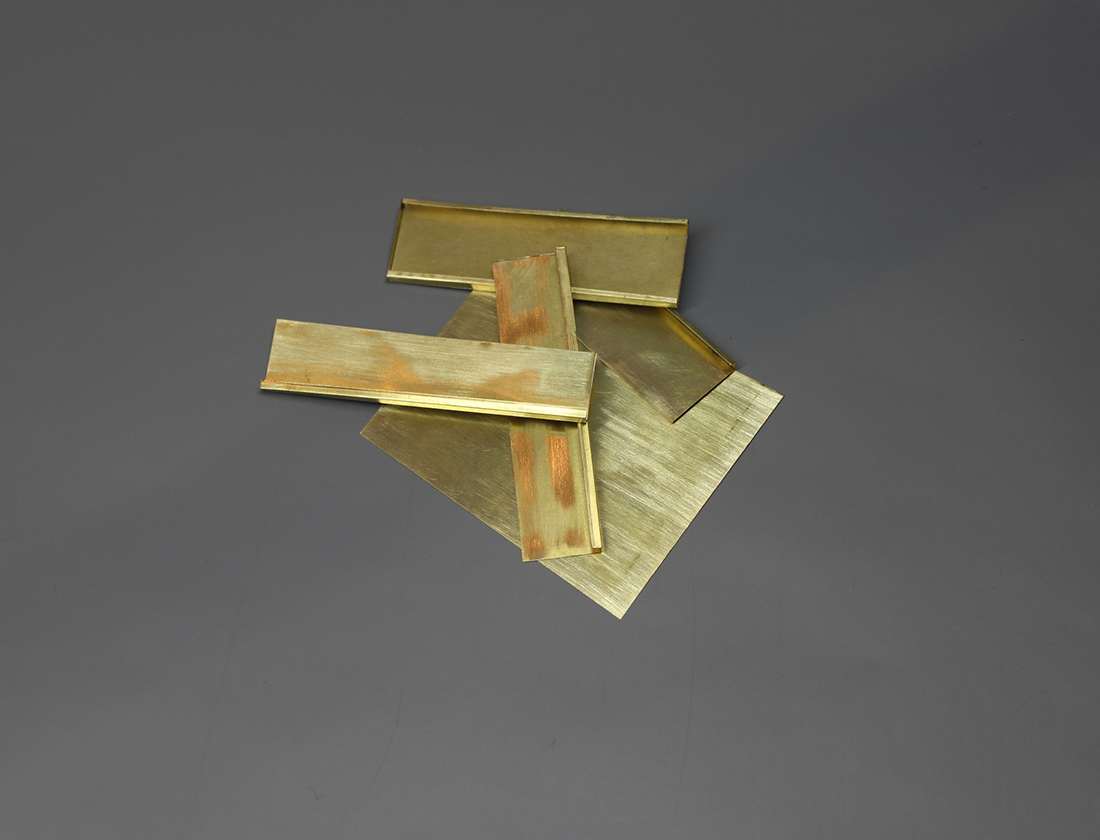

| Зачистил и подготовил первые детали для пайки.
|
| |
| |
| panzerer | Дата: Суббота, 17.01.2026, 13:25 | Сообщение # 103 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн

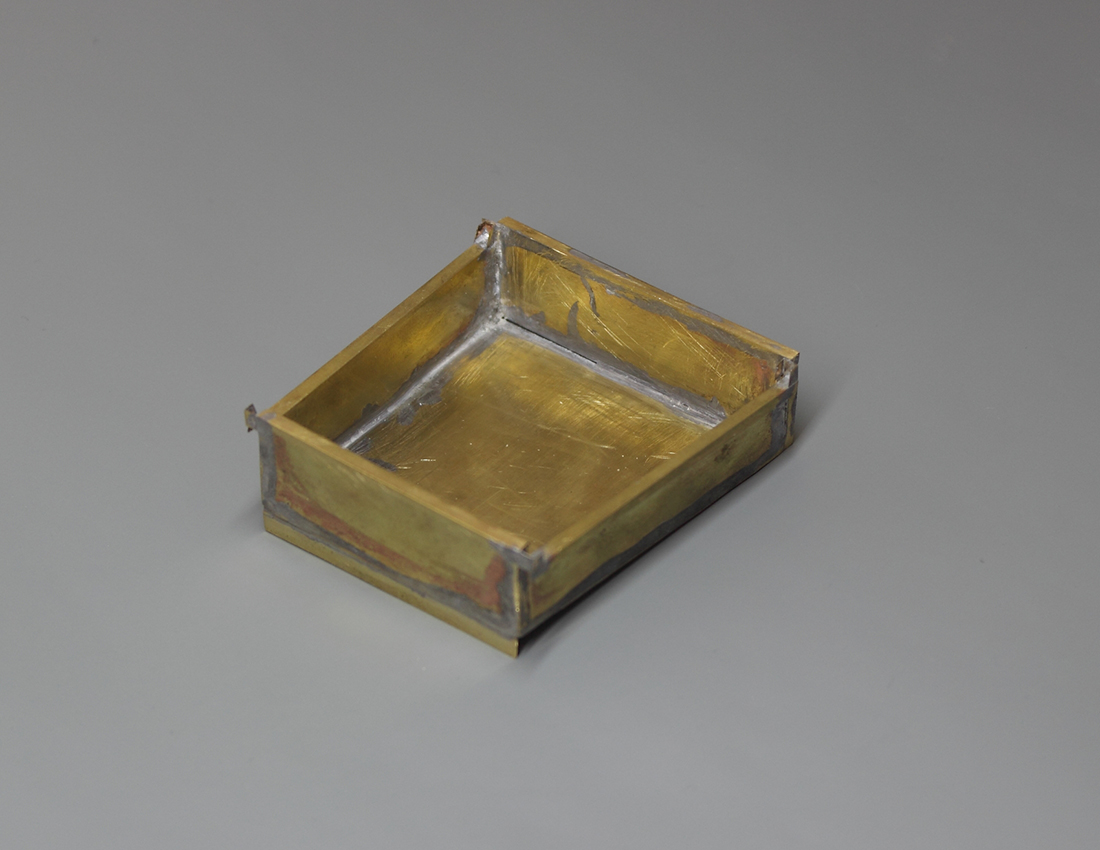

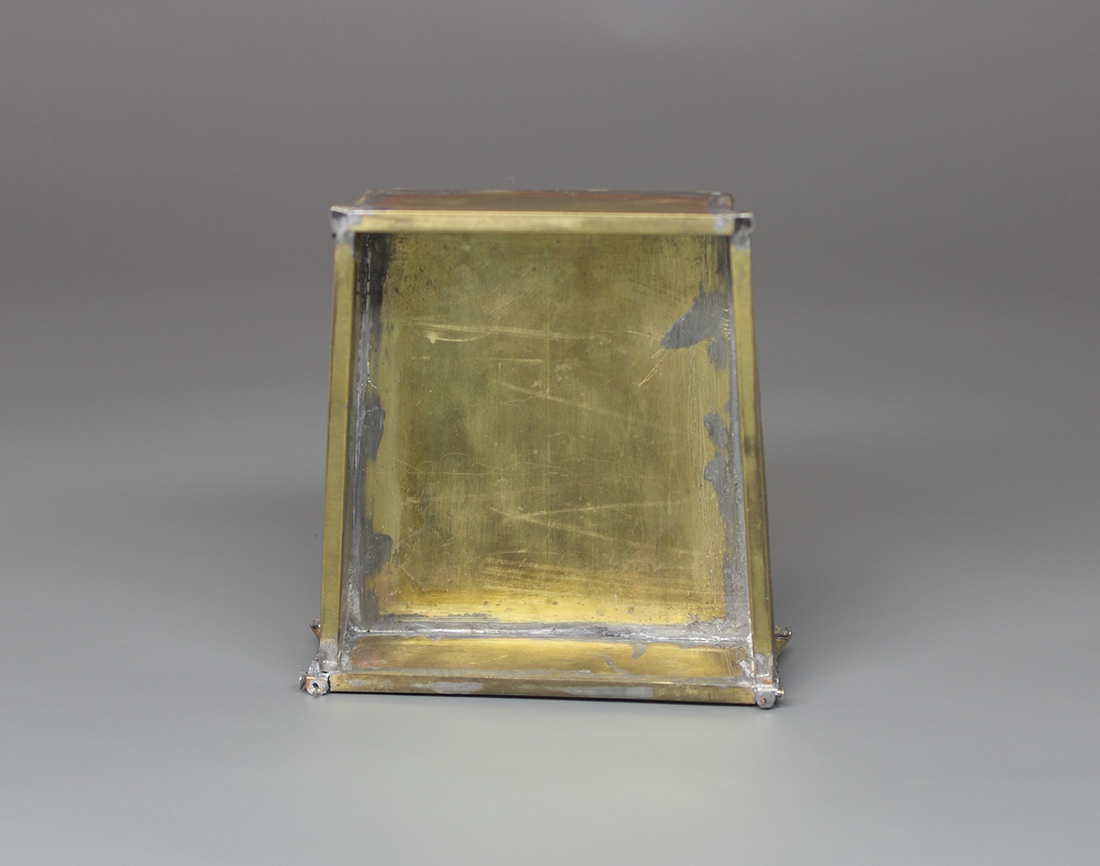

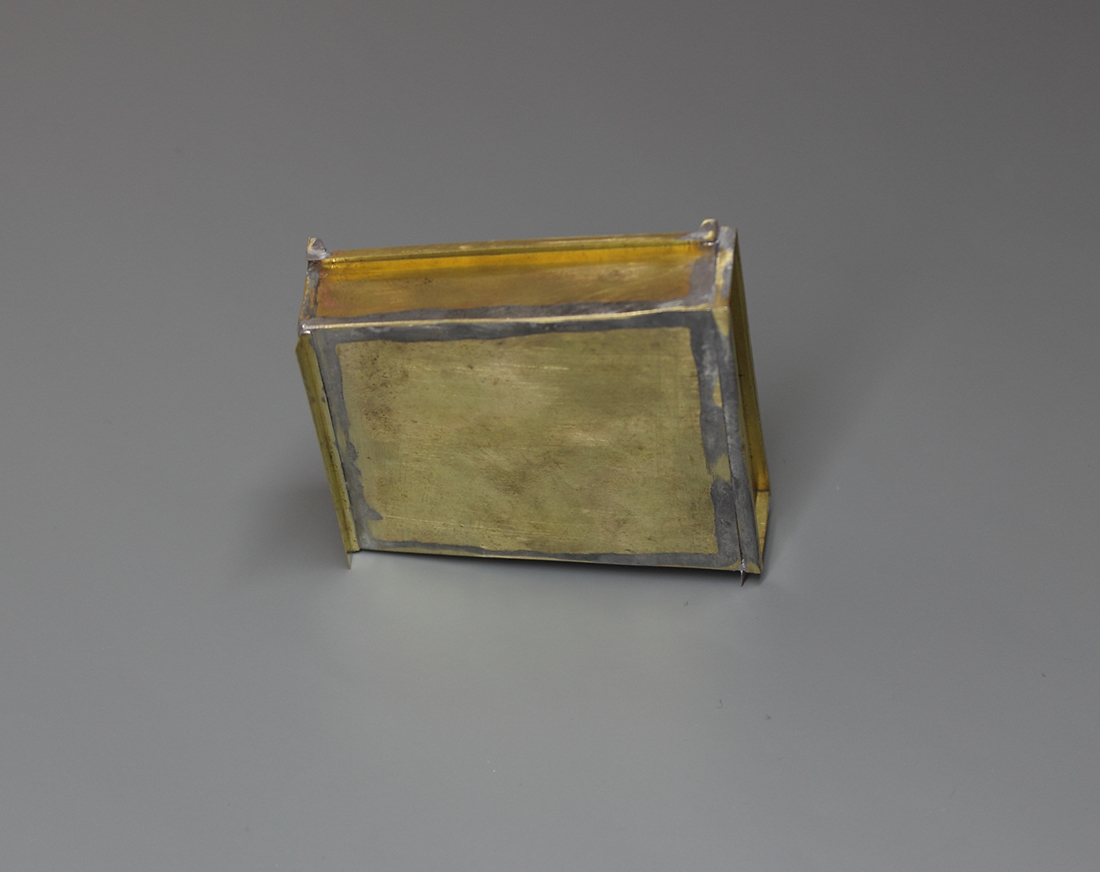

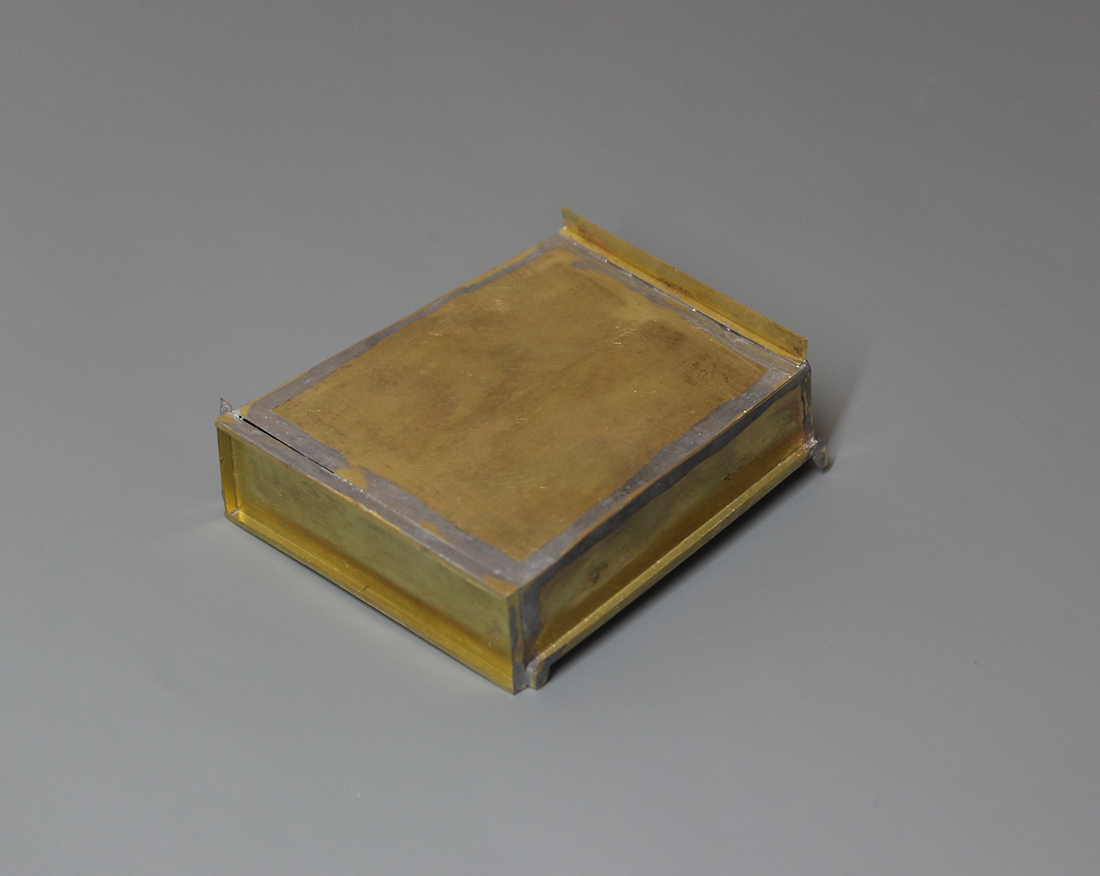

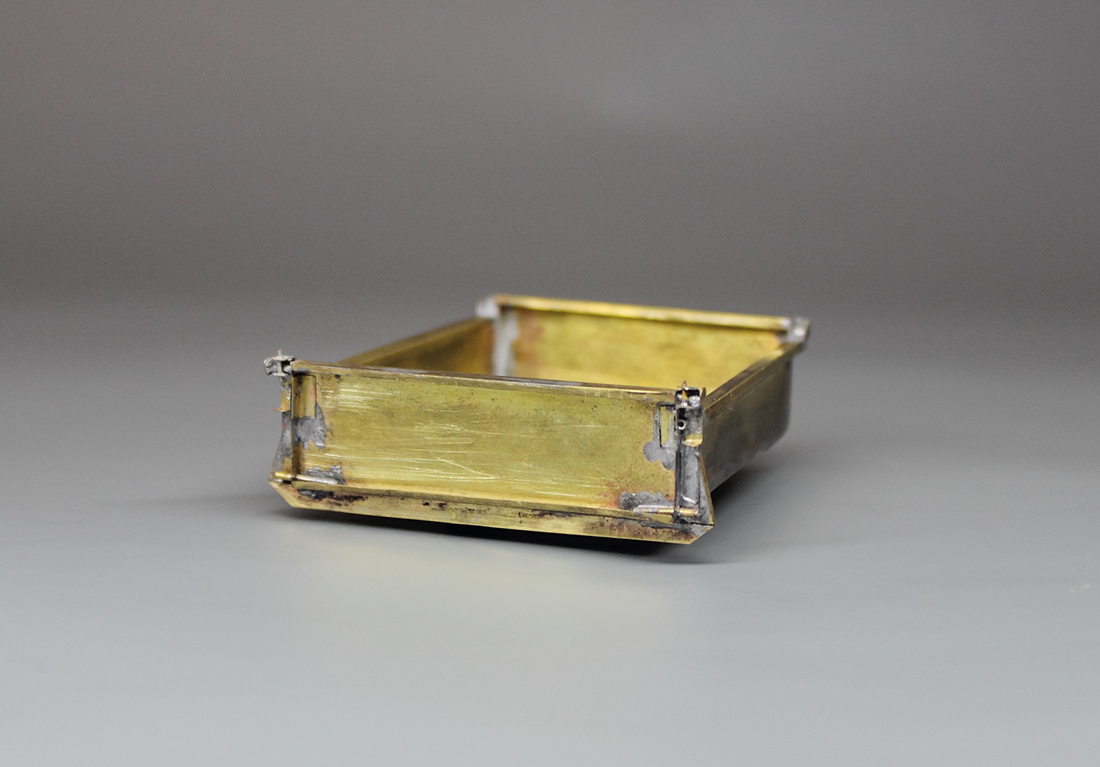

| Вот такое корыто получилось, сварочные работы продолжаются.
|
| |
| |
| Hart | Дата: Суббота, 17.01.2026, 20:01 | Сообщение # 104 |
|
Генерал-лейтенант
Группа: Мастера
Сообщений: 8993
Репутация: 604
Статус: Оффлайн
| Ну, вполне нормально.
"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
|
| |
| |
| panzerer | Дата: Понедельник, 19.01.2026, 21:28 | Сообщение # 105 |
|
Лейтенант
Группа: Участники
Сообщений: 724
Репутация: 29
Статус: Оффлайн
| Немного добил деталей.
|
| |
| |
