Бензозаправщик БЗ-38У
|
|
| SCUD | Дата: Воскресенье, 22.04.2012, 00:13 | Сообщение # 1 |
 Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн

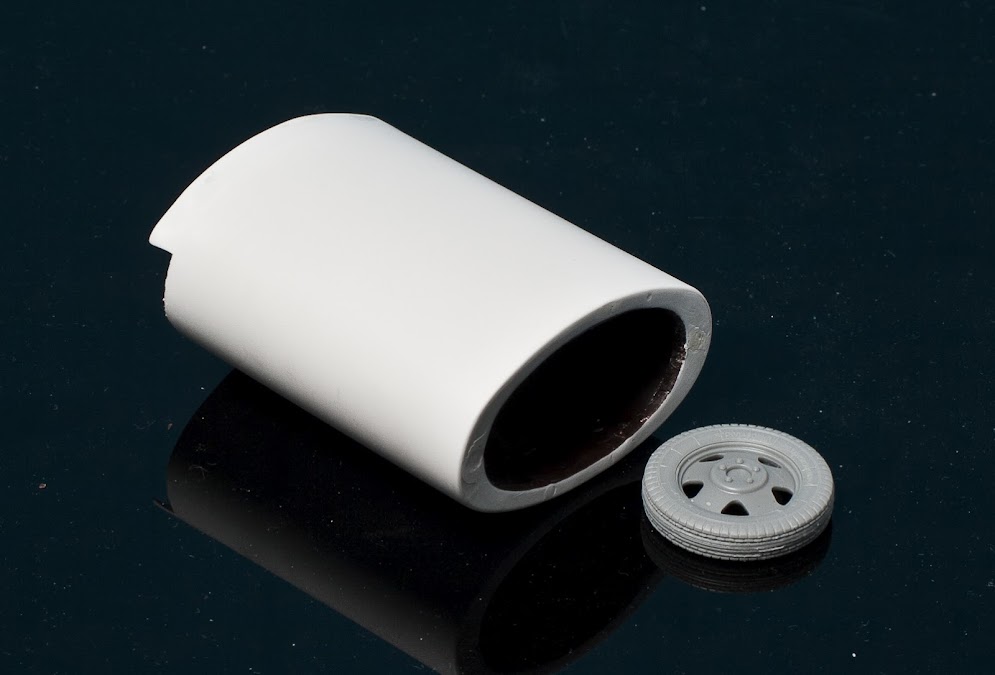

| в ожидании материалов для другого проекта, а так же в ождании ГАЗ-АА от миниарта, решил попробовать сделать еще одну бочку.... в этот раз применил "высокие" технологии, по чертежу Поликарпова, сделал чертежи нужных элементов и выточил на своём мини фрезере, в этот раз это 2 "основания" бочки, как видно на фото, точил сразу с расчетом, что бочка будет полой внутри, сорри за толстые стенки, но так надежнее, завтра днем следующая партия деталей пойдет на фрезеровку... горловина, передний "короб" и наверно стойки самой бочки....
monster-model
С уважением Денис ;)
|
| |
| |
| bozic77 | Дата: Воскресенье, 22.04.2012, 00:25 | Сообщение # 2 |
 Подполковник
Группа: Вендоры
Сообщений: 1557
Репутация: 244
Статус: Оффлайн
| С интересом понаблюдаю!
С уважением
Сергей
|
| |
| |
| SCUD | Дата: Воскресенье, 22.04.2012, 01:18 | Сообщение # 3 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Quote (bozic77) С интересом понаблюдаю!
да тут пока ничего еще интересного и нет....думаю делать потом форму для литья, или же в одном экземпляре для себя на полку?
monster-model
С уважением Денис ;)
|
| |
| |
| bozic77 | Дата: Воскресенье, 22.04.2012, 01:24 | Сообщение # 4 |
|
Подполковник
Группа: Вендоры
Сообщений: 1557
Репутация: 244
Статус: Оффлайн
| Жадничать не надо!
С уважением
Сергей
|
| |
| |
| madmax74 | Дата: Воскресенье, 22.04.2012, 05:28 | Сообщение # 5 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Репутация: 0
Статус: Оффлайн
| SCUD, может все таки размножите?
|
| |
| |
| SCUD | Дата: Воскресенье, 22.04.2012, 07:45 | Сообщение # 6 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Quote (bozic77) Жадничать не надо!
Quote (madmax74) SCUD, может все таки размножите?
если мастером буду доволен, тогда да
madmax74, и давай на ты, если не сложно
monster-model
С уважением Денис ;)
|
| |
| |
| SCUD | Дата: Воскресенье, 22.04.2012, 15:02 | Сообщение # 7 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| выкроил пару минуток, сделал горловину, только надо её подшкурить и подровнять.. и думаю не маленькие ли болты?
monster-model
С уважением Денис ;)
|
| |
| |
| bozic77 | Дата: Воскресенье, 22.04.2012, 17:55 | Сообщение # 8 |
|
Подполковник
Группа: Вендоры
Сообщений: 1557
Репутация: 244
Статус: Оффлайн
| Малость по крупней надо бы! я так думаю!
С уважением
Сергей
|
| |
| |
| SCUD | Дата: Понедельник, 23.04.2012, 13:19 | Сообщение # 9 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Quote (bozic77) Малость по крупней надо бы!
просто на чертеже они маленькие, да и смысл крупней, нагрузки на этот узел нет, а соединяется он 12 болтами..
а вот небольшое обновление, пока точится 2 деталь под передний отсек...
monster-model
С уважением Денис ;)
|
| |
| |
| bozic77 | Дата: Понедельник, 23.04.2012, 20:36 | Сообщение # 10 |
|
Подполковник
Группа: Вендоры
Сообщений: 1557
Репутация: 244
Статус: Оффлайн
| А гитара хороша
С уважением
Сергей
|
| |
| |
| SCUD | Дата: Понедельник, 23.04.2012, 22:44 | Сообщение # 11 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Quote (bozic77) А гитара хороша
гриф надо еще доработать как следует, а пока то что есть, склеил передний отсек... надо сделать спереди окошко для возможности доступа из кабины, и как все подсохнет продолжу шлифовать все...
monster-model
С уважением Денис ;)
|
| |
| |
| SCUD | Дата: Вторник, 24.04.2012, 01:36 | Сообщение # 12 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн

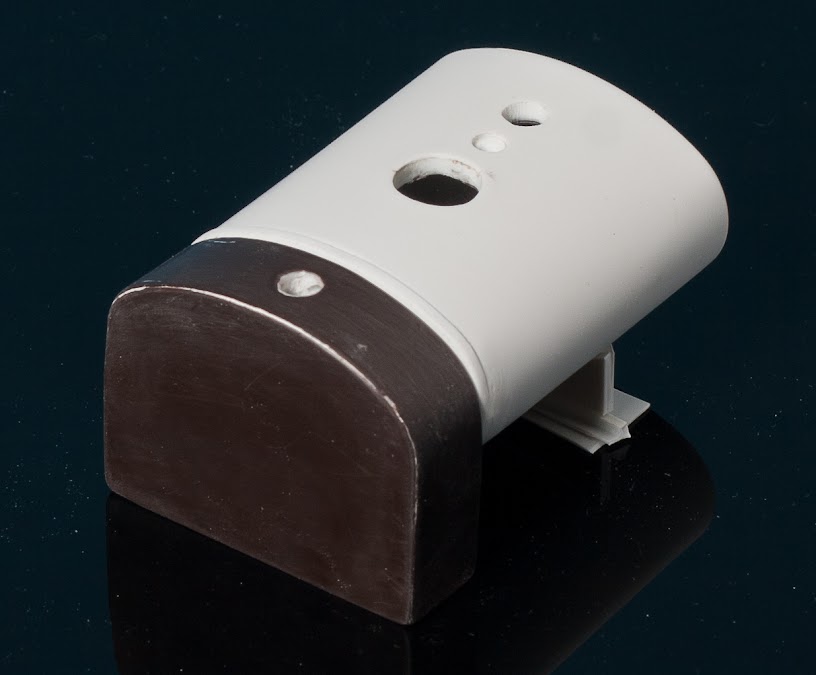

| после пробной примерки, изучил чертеж более внимательно, и понял почему крышки короба такой фигурной формы, средняя ось в варианте что на фото ниже, упиралась колесами, пришлось вносить коррективы.... сорри за фото, поздно уже, не хотелось нести снимать на нормальный фон... может у кого есть какие мысли по поводу данной детали.... пока не зашпаклевал как следует, есть время исправить
monster-model
С уважением Денис ;)
|
| |
| |
| MakarOFF | Дата: Вторник, 24.04.2012, 09:06 | Сообщение # 13 |
 Сержант
Группа: Пользователи
Сообщений: 261
Репутация: 13
Статус: Оффлайн

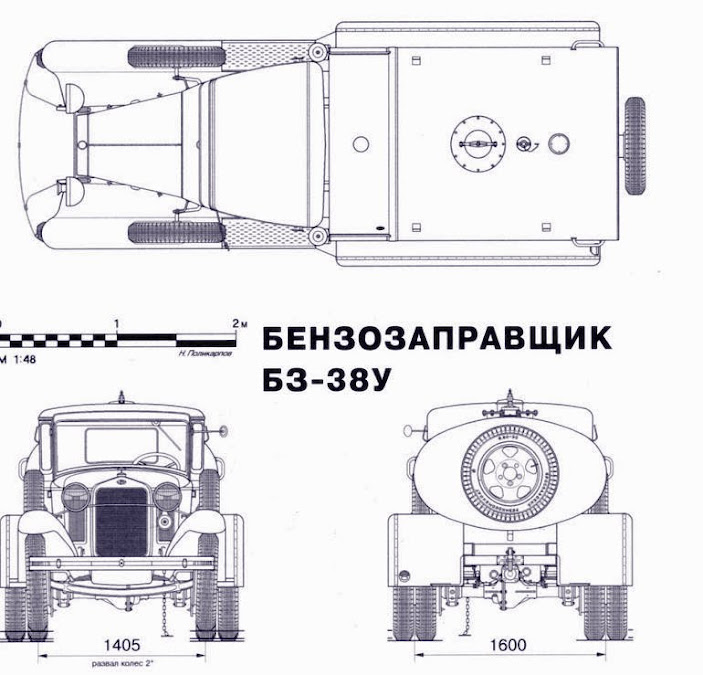

| Судя по чертежу, цистерна имеет одинаковое сечение на всей длине. Черная часть должна быть тоже овальная.
!Собираем УАЗ-469 на Дзене!
!!!Мои работы!!!
|
| |
| |
| SCUD | Дата: Вторник, 24.04.2012, 09:36 | Сообщение # 14 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Quote (MakarOFF) Судя по чертежу, цистерна имеет одинаковое сечение на всей длине
если не сложно, обрисуйте свою позицию, если судить по виду сзади, то да, но самое интересное, что на нем не видно огнетушителей, а они идут перед колесами, мне кажется автор просто забыл прорисовать... да и если отсек будет овальный, то дверки просто напросто не откроются на тех петлях что есть.... так же вопрос по крепежам цистерны к раме...на виде сзади они цельные, но крепеж ближний к кабине не может быть цельным, по причине расположения там отстойника
monster-model
С уважением Денис ;)
|
| |
| |
| вов_ка | Дата: Вторник, 24.04.2012, 11:03 | Сообщение # 15 |
 Лейтенант
Группа: Пользователи
Сообщений: 718
Репутация: 41
Статус: Оффлайн
| http://www.rcforum.ru/showthread.php?t=17237
Может пригодится
С уважением, Владимир
|
| |
| |
