КВ-13
|
|
| SCUD | Дата: Вторник, 18.12.2012, 09:00 | Сообщение # 1 |
 Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| пока жду башню с пробной печати.. выложу катки, на всеобщее обсуждение

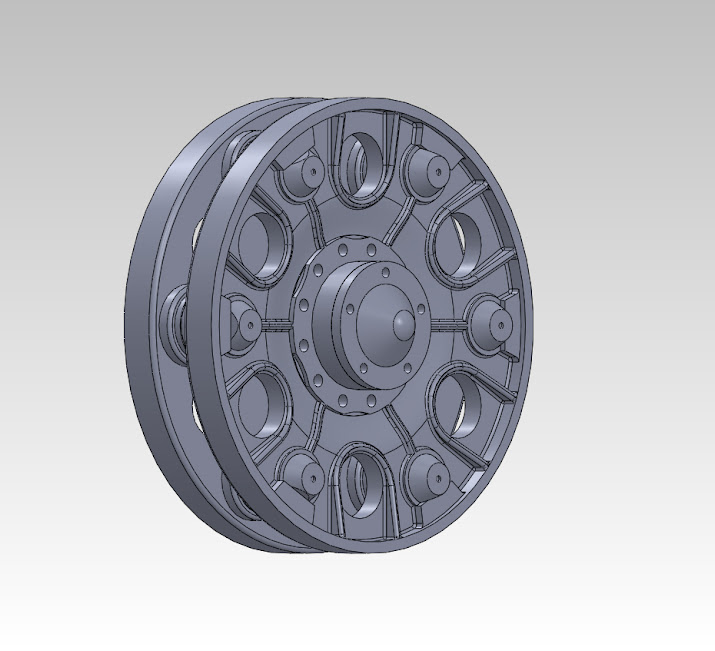

картинки ведущих колес СТЗ и КВ-13. Практически одинаковые, за исключением колец усиления вокруг отверстий и количества болтов на ступице. У Кв-13 их шесть. Но, на всех Т-34 их ПЯТЬ. Колеса ранние, соответственно диаметр 634 мм вместо 653 мм, как на поздних.
КВ-13
СТЗ
monster-model
С уважением Денис ;)
|
| |
| |
| Kool | Дата: Вторник, 18.12.2012, 11:01 | Сообщение # 2 |
 Полковник
Группа: Мастера
Сообщений: 2294
Репутация: 342
Статус: Оффлайн
| С крышкой ступицы вопрос, я не вижу на фото конуса на крышке ступицы....
Я вижу как на рисунке, слегка выпуклая с частично заглублёнными болтами крепления....
Остальное мне нравится....
"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»
|
| |
| |
| BotaniQ | Дата: Вторник, 18.12.2012, 15:31 | Сообщение # 3 |
 Рядовой
Группа: Пользователи
Сообщений: 98
Репутация: 15
Статус: Оффлайн
| не согласен. Крышка плоская, с выпуклостью в середине в виде конуса или сферы. Фото с книги от ФИ "Т-34 снизу доверху". Болтов, утопленных в крышку не нашел....
Сообщение отредактировал BotaniQ - Вторник, 18.12.2012, 15:35 |
| |
| |
| SCUD | Дата: Вторник, 18.12.2012, 16:12 | Сообщение # 4 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| На чертеже Мальгинова решетка положена вровень с крышей подбашенной коробки. И без отбортовки. Но, на фото машины сзади видна отбортовка, и решетка несколько поднята над уровнем крыши. Вопрос: имитировать приваренную решетку?Как на некоторых легких танках. Или прикрученную? (Но, тогда придется либо в травле имитировать гайки-болты, либо делать дополнительную деталь, весьма тонкую: около 0,2-0,3 мм с болтами).
monster-model
С уважением Денис ;)
|
| |
| |
| Kool | Дата: Вторник, 18.12.2012, 16:21 | Сообщение # 5 |
|
Полковник
Группа: Мастера
Сообщений: 2294
Репутация: 342
Статус: Оффлайн
| BotaniQ, Я говорю не про Т-34 а про КВ-13.....
Внимательно смотрим,ищем конус на крышке...
"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»
Сообщение отредактировал Кул - Вторник, 18.12.2012, 16:30 |
| |
| |
| SCUD | Дата: Вторник, 18.12.2012, 16:28 | Сообщение # 6 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Вопрос к сообществу: При приведении фото к размерам диаметр поддерживающего колеса получился 9,2-9,36 мм. В литературе нашли, что он был 280 мм. т.е. 8 мм. На рисунке ролики диаметром 9,3 мм. Оставить так, или привести к 8 мм. Или может у кого есть другая инфа?
monster-model
С уважением Денис ;)
|
| |
| |
| BotaniQ | Дата: Вторник, 18.12.2012, 16:35 | Сообщение # 7 |
|
Рядовой
Группа: Пользователи
Сообщений: 98
Репутация: 15
Статус: Оффлайн
| Quote (Кул) Я говорю не про Т-34 а про КВ-13.....
Внимательно смотрим,ищем конус на крышке...
Косяк понял. Только, там все-таки не полукруглая крышка, а скорее. как на опорных катках- выступ в виде цилиндра со сглаженными краями.
|
| |
| |
| Kool | Дата: Вторник, 18.12.2012, 16:48 | Сообщение # 8 |
|
Полковник
Группа: Мастера
Сообщений: 2294
Репутация: 342
Статус: Оффлайн
| SCUD,
Я не вижу болтов.... я вижу наложенную сверху рамку с решёткой... которую вполне можно имитировать из толстой травлёнки....
Добавлено (18.12.2012, 16:45)
---------------------------------------------
Quote (BotaniQ) Только, там все-таки не полукруглая крышка, а скорее. как на опорных катках- выступ в виде цилиндра со сглаженными краями.
И даже этого я на фото не вижу.... на поддерживающем вижу, на опорном вижу, на линивце вижу....на ведущем нет...не вижу...
Добавлено (18.12.2012, 16:46)
---------------------------------------------
Quote (SCUD) В литературе нашли, что он был 280 мм. т.е. 8 мм.
Делай восемь...визуально это ближе к фото....
Добавлено (18.12.2012, 16:48)
---------------------------------------------
SCUD, Будешь делать корпус, обрати внимание на то что воздух забирался не только с верху ушей но и с низу....
"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»
Сообщение отредактировал Кул - Вторник, 18.12.2012, 16:52 |
| |
| |
| SCUD | Дата: Среда, 19.12.2012, 12:44 | Сообщение # 9 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн
| Quote (Кул) обрати внимание на то что воздух забирался не только с верху ушей но и с низу....
конечно!

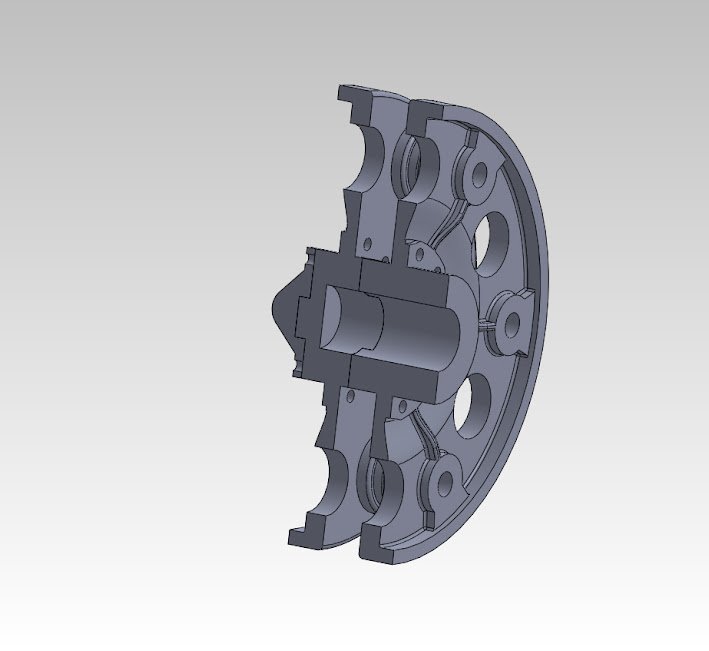

два варианты крышки ступицы ведущего колеса, какую одобрите??
monster-model
С уважением Денис ;)
|
| |
| |
| Kool | Дата: Среда, 19.12.2012, 12:49 | Сообщение # 10 |
|
Полковник
Группа: Мастера
Сообщений: 2294
Репутация: 342
Статус: Оффлайн
| Я думаю второй вариант, но с уменьшением в два раза выпуклости....где то на уровне второй риски от основания....и будет замечательно....
"каким судом судите, таким будете судимы; и какою мерою мерите, такою и вам будут мерить …" Мф.7:1.
«Любите врагов ваших, благословляйте проклинающих вас, благотворите ненавидящим вас и молитесь за обижающих вас и гонящих вас»
Сообщение отредактировал Кул - Среда, 19.12.2012, 12:52 |
| |
| |
| Supplicium | Дата: Среда, 19.12.2012, 13:05 | Сообщение # 11 |
 Майор
Группа: Пользователи
Сообщений: 1033
Репутация: 51
Статус: Оффлайн
| Второй вариант более интересный
С уважением, Илья.
Со мной можно на "ты"
Мы Русские! Мы победили!
|
| |
| |
| SCUD | Дата: Понедельник, 24.12.2012, 17:29 | Сообщение # 12 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн

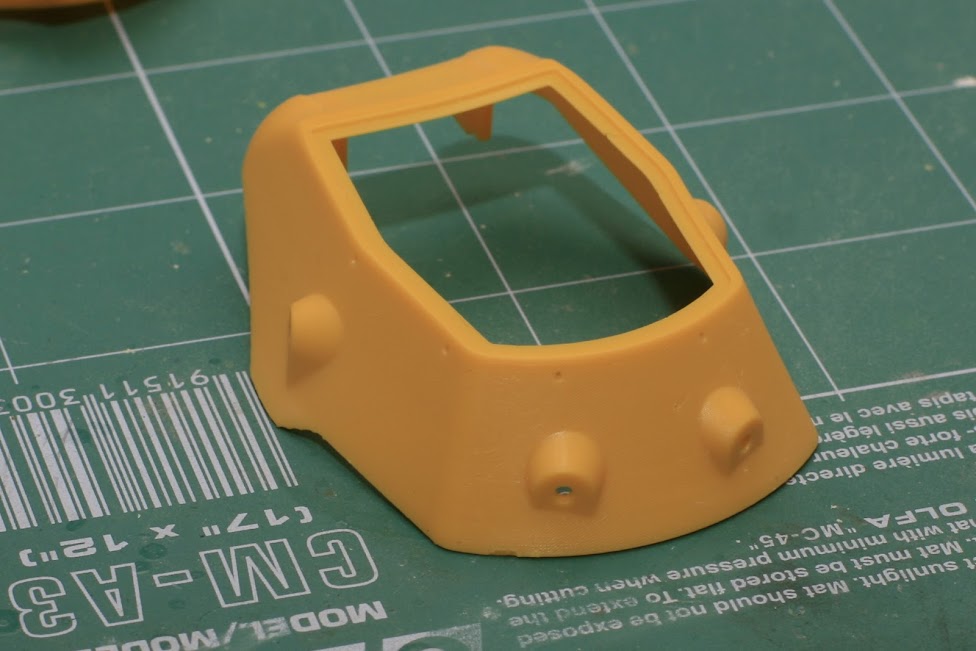

| получил "заготовку" башни, осталось её облагородить
monster-model
С уважением Денис ;)
|
| |
| |
| Supplicium | Дата: Понедельник, 24.12.2012, 18:12 | Сообщение # 13 |
|
Майор
Группа: Пользователи
Сообщений: 1033
Репутация: 51
Статус: Оффлайн
| Классно! На вид все четко и очень аккуратно.
С уважением, Илья.
Со мной можно на "ты"
Мы Русские! Мы победили!
|
| |
| |
| SCUD | Дата: Вторник, 25.12.2012, 16:41 | Сообщение # 14 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн

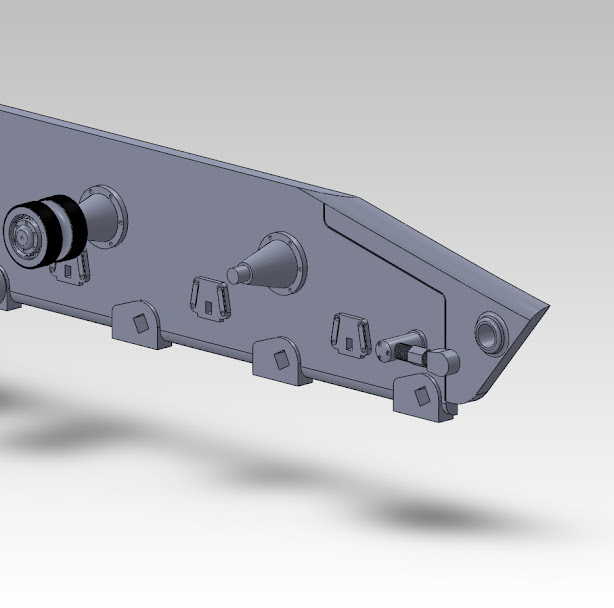

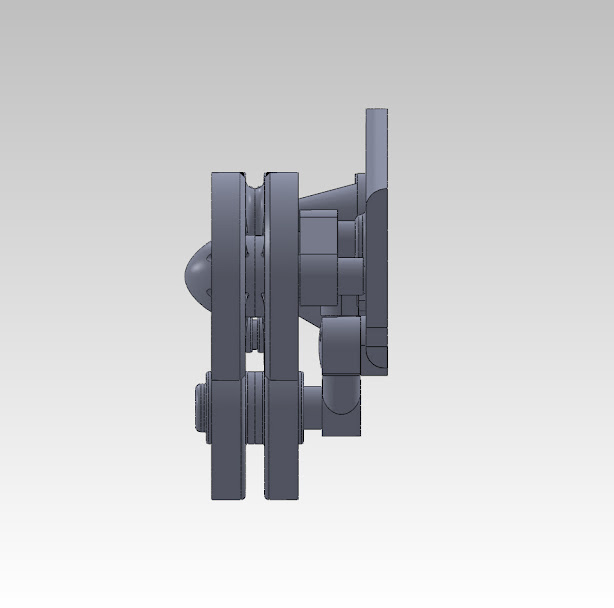

| ждем критики и поиска "косяков"
monster-model
С уважением Денис ;)
|
| |
| |
| SCUD | Дата: Вторник, 25.12.2012, 17:29 | Сообщение # 15 |
|
Подполковник
Группа: Пользователи
Сообщений: 1839
Репутация: 56
Статус: Оффлайн

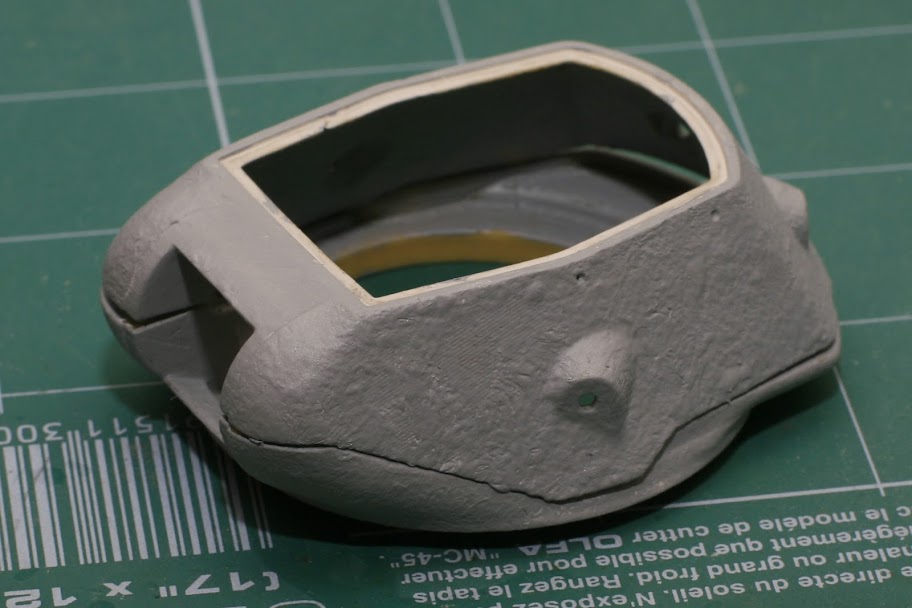

| чуть поковырял башню, завтра наверно переделаю фактуру брони
monster-model
С уважением Денис ;)
|
| |
| |
