| zirkach55 | Дата: Воскресенье, 06.10.2019, 17:27 | Сообщение # 286 |
|
Сержант
Группа: Участники
Сообщений: 350
Репутация: 26
Статус: Оффлайн
| Даже страшно представить сколько времени ушло на это великолепие
|
| |
| |
| oddity75 | Дата: Воскресенье, 06.10.2019, 19:37 | Сообщение # 287 |
 Майор
Группа: Мастера
Сообщений: 1272
Репутация: 232
Статус: Оффлайн
| Цитата zirkach55 (  ) страшно представить сколько времени ушло на это великолепие
На счет "великолепия" не знаю, но неделю потратил  . Перед тем как нависнуть со скальпелем над лицом корпуса, хотелось потренироваться в местах менее заметных .
С уважением,
Максим.
Сообщение отредактировал oddity75 - Воскресенье, 06.10.2019, 19:39 |
| |
| |
| zirkach55 | Дата: Воскресенье, 06.10.2019, 19:55 | Сообщение # 288 |
|
Сержант
Группа: Участники
Сообщений: 350
Репутация: 26
Статус: Оффлайн
| Цитата На счет "великолепия" не знаю
Да ладно, тут по другому и не назовешь
Сообщение отредактировал zirkach55 - Воскресенье, 06.10.2019, 19:55 |
| |
| |
| svemukika | Дата: Понедельник, 14.10.2019, 06:22 | Сообщение # 289 |
|
Сержант
Группа: Участники
Сообщений: 173
Репутация: 8
Статус: Оффлайн
| Кстати заметил, что по высоте ступица миниартовских катков больше, чем надо.
|
| |
| |
| oddity75 | Дата: Понедельник, 14.10.2019, 10:47 | Сообщение # 290 |
|
Майор
Группа: Мастера
Сообщений: 1272
Репутация: 232
Статус: Оффлайн
| Цитата svemukika ( ) по высоте ступица миниартовских катков больше, чем надо.
Есть такое. Поэтому без доработки драгоновские крышки не приладить.
С уважением,
Максим.
|
| |
| |
| Павел | Дата: Пятница, 18.10.2019, 21:43 | Сообщение # 291 |
|
Майор
Группа: Участники
Сообщений: 1041
Репутация: 28
Статус: Оффлайн
| Цитата svemukika ( ) по высоте ступица миниартовских катков больше, чем надо
А сколько надо? На руках катки от четырех производителей (Dragon, Miniart, AFV Club, RFM), все они дают разную высоту ступицы. Нужен чертеж или проекция штампованного катка, чтобы понять кто из них ближе к истине
|
| |
| |
| Макаров_Алексей | Дата: Пятница, 18.10.2019, 21:47 | Сообщение # 292 |
 Лейтенант
Группа: Пользователи
Сообщений: 678
Репутация: 220
Статус: Оффлайн
| Цитата Павел ( ) Нужен чертеж или проекция штампованного катка, чтобы понять кто из них ближе к истине
https://t34inform.ru/photo/8752-4-767-036.jpg
|
| |
| |
| Павел | Дата: Пятница, 18.10.2019, 22:05 | Сообщение # 293 |
|
Майор
Группа: Участники
Сообщений: 1041
Репутация: 28
Статус: Оффлайн
| Макаров_Алексей, спасибо! Чертеж очень хорош. Получается, что вылет ступицы в обе стороны должен быть одинаковым по высоте.
У Драгона это не так, там внешний диск, тот что под крышку, почти в два раза ниже того, что на внутренней половине катка. Странно.
|
| |
| |
| dima_kobzev | Дата: Пятница, 18.10.2019, 22:24 | Сообщение # 294 |
|
Лейтенант
Группа: Пользователи
Сообщений: 593
Репутация: 126
Статус: Оффлайн
| Павел,а в чём странность, модели dragon 6092,6205,6418,6355 делались не по чертежам Алексея Макарова,а по трофейным фото!
|
| |
| |
| r1900s | Дата: Пятница, 18.10.2019, 22:33 | Сообщение # 295 |
 Сержант
Группа: Участники
Сообщений: 193
Репутация: 16
Статус: Оффлайн
| Цитата Павел ( ) . У Драгона это не так, там внешний диск, тот что под крышку, почти в два раза ниже того, что на внутренней половине катка.
Там разницу компенсирует толщина самой крышки
|
| |
| |
| oddity75 | Дата: Воскресенье, 20.10.2019, 11:51 | Сообщение # 296 |
|
Майор
Группа: Мастера
Сообщений: 1272
Репутация: 232
Статус: Оффлайн
| Цитата r1900s ( ) Там разницу компенсирует толщина самой крышки
Да, у Драгона как-то так:

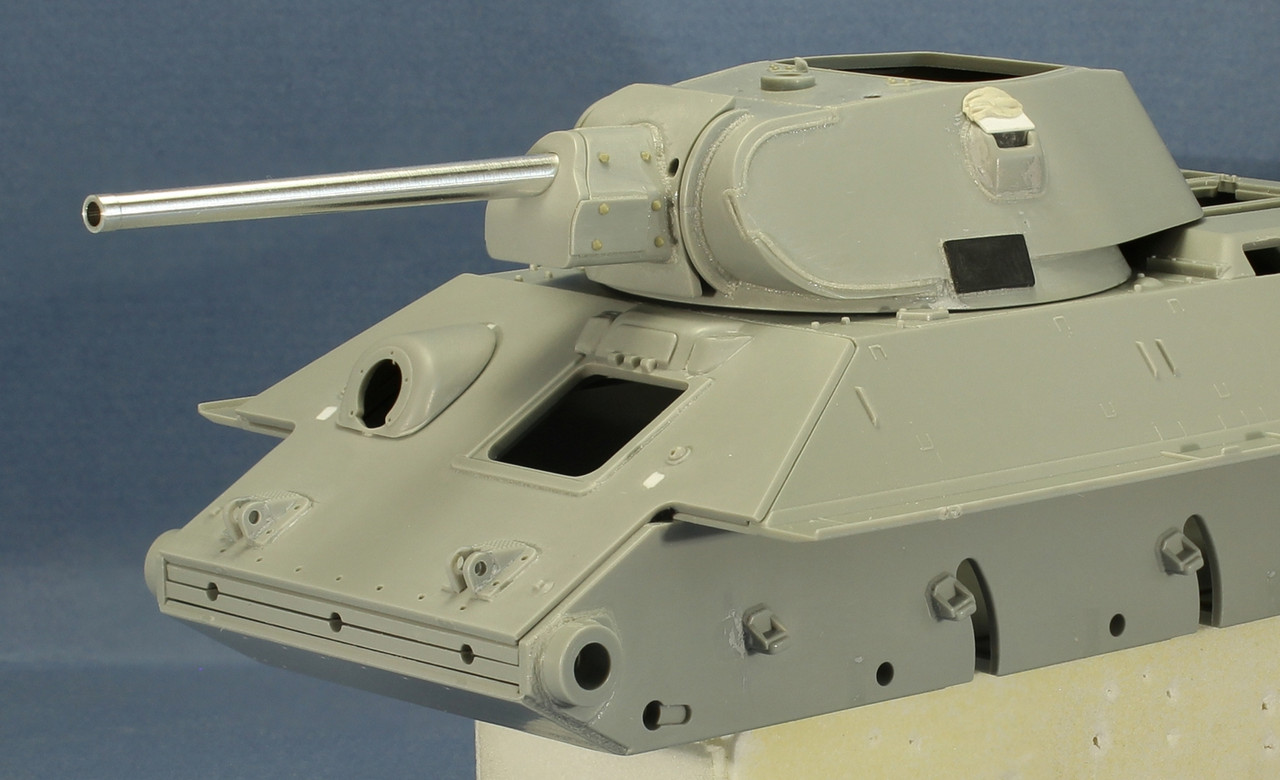

Повозился с верхним листом носа. Как смог скруглил выштамповку над головой мехвода:
Подготовил к сварке основные детали:

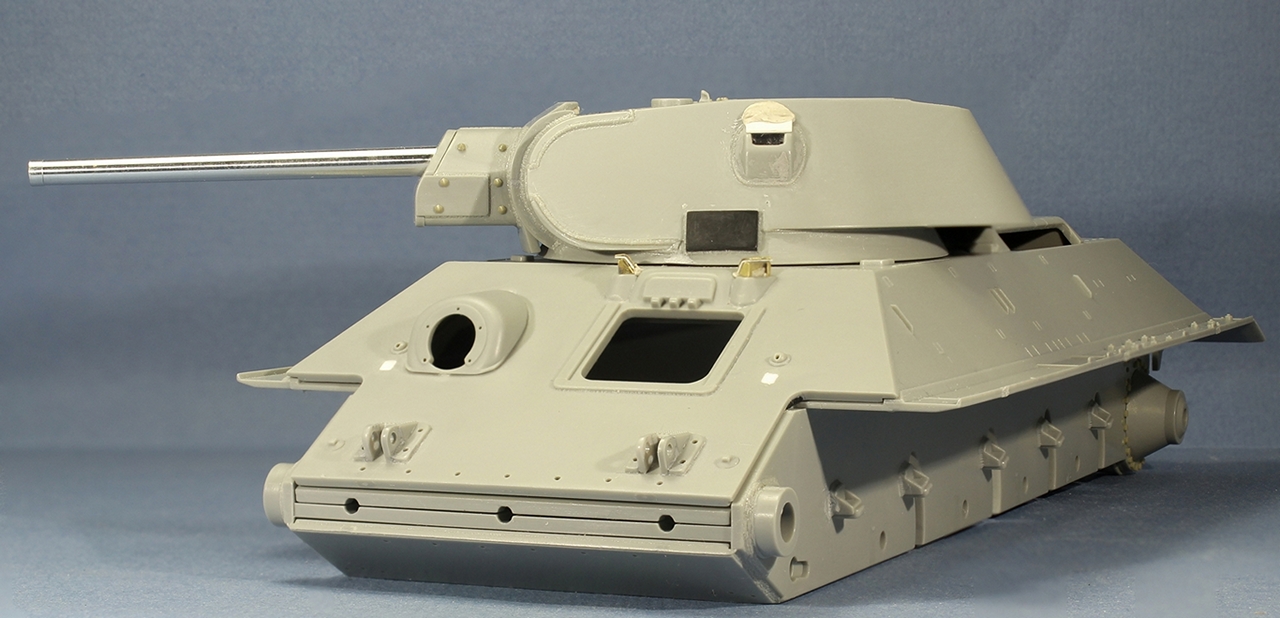

Ну и, как говорится, в сборе:
С уважением,
Максим.
|
| |
| |
| oddity75 | Дата: Четверг, 24.10.2019, 12:48 | Сообщение # 297 |
|
Майор
Группа: Мастера
Сообщений: 1272
Репутация: 232
Статус: Оффлайн
| Поковырял боковые смотровые приборы мехвода. Основные детали: защитное стекло, крышка, закрепленная болтами с потайной головкой, и резиновая прокладка под крышкой:
В первом приближении вышло так. Головки болтов, конечно, крупноваты супротив прототипа, но мельче нет  . Понятно, что пока все собрано для примерки на соплях патафиксе и отдельные моменты нужно будет еще доработать, но саму , т.с. "концепцию", считаю вполне жизнеспособной:
P.S.: эвергриновский прозрачный пластик настолько хорош, что так и не смог при съемке удачно поймать сделанные из него защитные стекла, но они там есть .
С уважением,
Максим.
Сообщение отредактировал oddity75 - Четверг, 24.10.2019, 16:59 |
| |
| |
| oddity75 | Дата: Пятница, 25.10.2019, 15:46 | Сообщение # 298 |
|
Майор
Группа: Мастера
Сообщений: 1272
Репутация: 232
Статус: Оффлайн
| И вдогонку смотровой прибор в крышке люка.

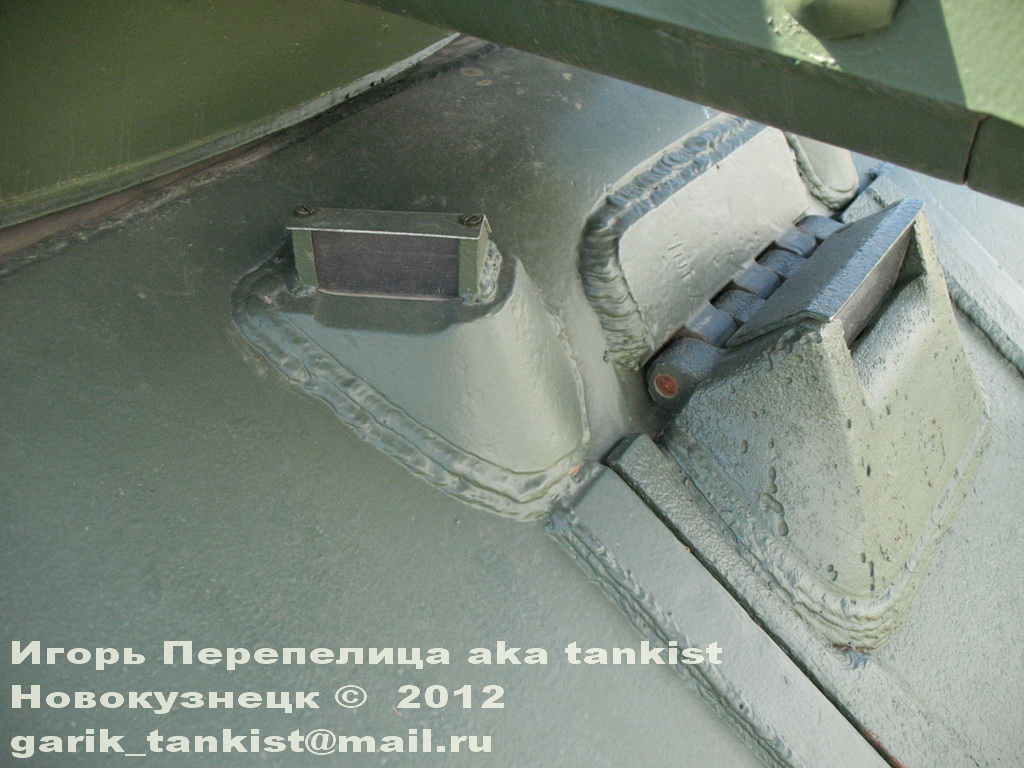

Прототип:

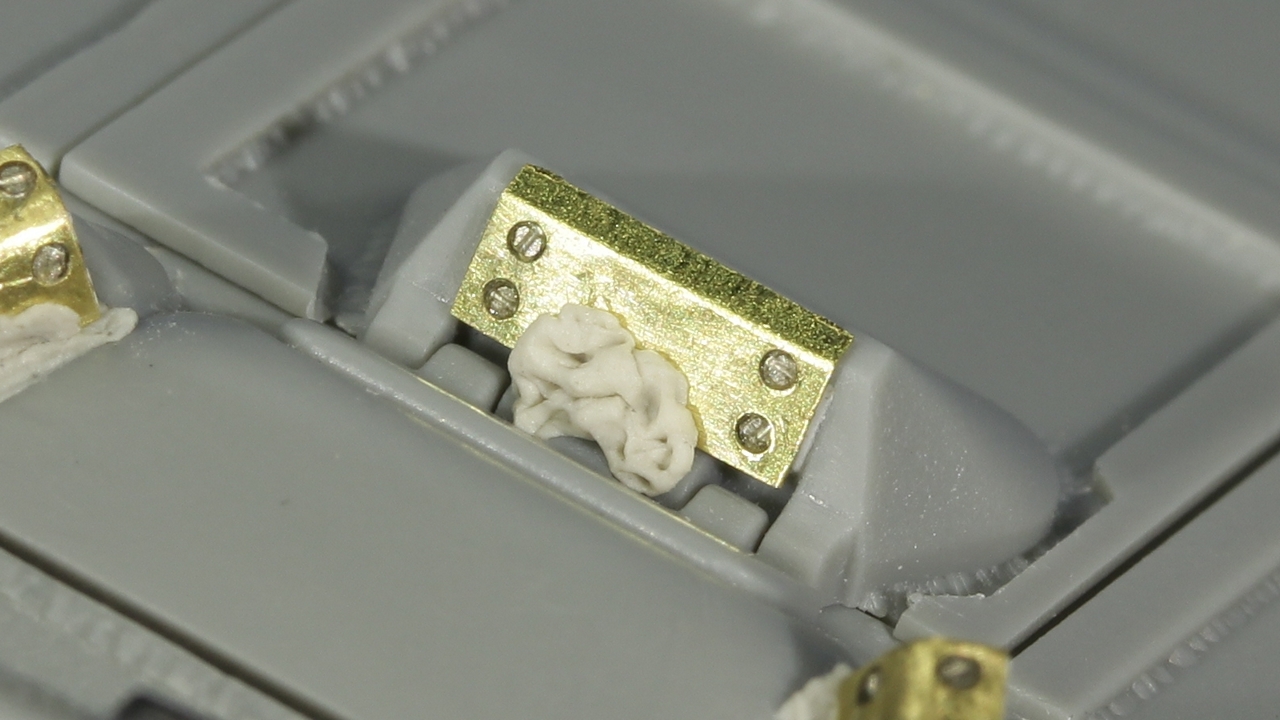

Примерка на модели:
Здесь крышка побольше, чем на боковых приборах, поэтому минимально возможные головки болтов вписались получше и выглядят более масштабно:
Крепление защитного стекла:
Общий вид:
С уважением,
Максим.
|
| |
| |
| DmitryShavrin | Дата: Пятница, 25.10.2019, 17:20 | Сообщение # 299 |
 Генерал-майор
Группа: Мастера
Сообщений: 3328
Репутация: 330
Статус: Оффлайн
| Отличная работа.
Подход к мелочам, как всегда, очень щепетильный.
|
| |
| |
| oddity75 | Дата: Воскресенье, 17.11.2019, 16:20 | Сообщение # 300 |
|
Майор
Группа: Мастера
Сообщений: 1272
Репутация: 232
Статус: Оффлайн
| Цитата DmitryShavrin ( ) Отличная работа
Дмитрий, спасибо!
Подсобрал металлические траки от МастерКлуба, заодно уж и почернил. Изделие просто восхитительное, даже микродефекты литья в тему- выглядят как эксплуатационные повреждения.
Примерка на ванне корпуса и с опорными катками сормовской Т-34-85. Сейчас в лентах по 74 трака, возможно добавлю еще парочку, чтобы сдвинуть положение ленивца вперед.
С уважением,
Максим.
Сообщение отредактировал oddity75 - Воскресенье, 17.11.2019, 18:40 |
| |
| |
|
