Огнеметный самоход (небывальщина)
| |
| Doc | Дата: Воскресенье, 28.08.2011, 08:56 | Сообщение # 106 |
|
Лейтенант
Группа: Пользователи
Сообщений: 594
Репутация: 11
Статус: Оффлайн
| Quote (don_salluste_) попрошу не Выкать, если конечно возможно!
Я не нарочно... Как Шура Балаганов - "Я же машинально!". Меня так жизнь выдрессировала... Постараюсь, но боюсь, собьюсь снова.
А оптимальная лента - по-моему, изначальная (фото 2, пост 98). Второй вариант крупноват, в последнем что-то ушло. Технологически, может быть, малочисленные отростки и правомерны (машина малых размеров, так что для фиксации детали четырёх отростков, м.б., хватит) - но визуально и в смысле "немецкости" - вот не то, ИМХО.
|
| |
| |
| don_salluste_ | Дата: Воскресенье, 28.08.2011, 09:11 | Сообщение # 107 |
 Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Quote (Doc) но визуально и в смысле "немецкости" - вот не то, ИМХО.
Это да... Лепилово началось, стимпанк напоминает
Но всю немецкость, и вообще, версию о тевтонских корнях машины я порушил кустарными амортизаторами. ИМХО
Отложил решение трабла на потом, все рабочие отправлены на распил-установку крыши рубки и и поиск
оптимальных форм для люков доступа к двиглу и мехвода.
Сообщение отредактировал don_salluste_ - Воскресенье, 28.08.2011, 09:23 |
| |
| |
| marader7403 | Дата: Воскресенье, 28.08.2011, 11:52 | Сообщение # 108 |
 Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
| Сергей, очень интересная машина получается! Сам люблю подобные извращения
С уважением, Владимир.
|
| |
| |
| don_salluste_ | Дата: Воскресенье, 28.08.2011, 12:57 | Сообщение # 109 |
|
Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Quote (marader7403) Сам люблю подобные извращения
Владимир - спасиб на добром слове, стараюсь.
Хотя признаться поднадоел он, по 2-3 раза всё переделываю, как основы, так и мелочи...
Весь блог - борьба с самим собой. Но тут не на кого пенять, кроме как на себя
Не пилится сего совсем, отстрелял то что есть. Помогают фотки разглядеть"не айс", и увидеть иным взглядом...



Сообщение отредактировал don_salluste_ - Воскресенье, 28.08.2011, 12:58 |
| |
| |
| marader7403 | Дата: Воскресенье, 28.08.2011, 13:46 | Сообщение # 110 |
|
Подполковник
Группа: Мастера
Сообщений: 1804
Репутация: 47
Статус: Оффлайн
| Сергей, очень интересный проэкт - то что переделываешь по несколько раз, так это признак мастерства (вон на Скейле - за 3 дня модели собирают  ).
А получается все хороше. Я думаю нужно быдет не пожалеть и обязательно травленку на него поставить - сетку на решетку вентилятора, крепление интсрумента, с крыльями что то придумать поинтересней.
С уважением, Владимир.
|
| |
| |
| don_salluste_ | Дата: Воскресенье, 28.08.2011, 14:24 | Сообщение # 111 |
|
Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Сетка на круглой решетке будет (уже припас), а вот настчёт остального травла... Пока даже думать не хочу
С крыльями - не будет их вовсе, тк изначально задумывался как некий ржавый кусок железа с гусями из измерения икс.
Основа и большинство запчастей оказались немецкие - чистая случайность, но не уверен теперь,
тянуть ли "немца" до конца, или делать "даз ист фантастиш".
Хотя повторюсь - арийская кровь уже щедро разбавлена...
Сообщение отредактировал don_salluste_ - Воскресенье, 28.08.2011, 14:24 |
| |
| |
| don_salluste_ | Дата: Суббота, 03.09.2011, 08:26 | Сообщение # 112 |
|
Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Показывать особо и нечего - тупо варю. Где литником, где шпатлёй. Варить много - прибл 80 см швов...
Можно конечно варить по немногу кажный день, попутно констроля ещё что-то,
но почему то решил перейти эту реку сразу, и больше не возвращаться в ту воду...

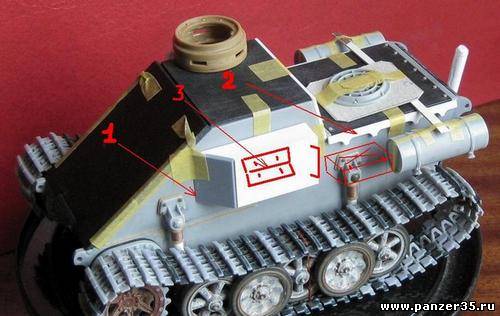

Возник вопрос по пункту 1
Просто проварить - вроде как хлипко будет, всё таки лоб... Не знаю, что с таких случаях рекомендует танкостр. сопромат,
но совесть моя предлагает проложить стык уголком, или полоску на лобовую часть короба, а уже затем варить.
Будут мнения???
Ну и по девайсу. На короб повешу 2 или 3 трака (3) плюс поручень, на задней части кронштейн или коробка антенного ввода.
Нашелся ящичек, который ловко перед баком встанет. По двум полоскам 2 -
пока не разжалованы, но будут удалены ещё 2 зуба.
|
| |
| |
| Doc | Дата: Суббота, 03.09.2011, 14:19 | Сообщение # 113 |
|
Лейтенант
Группа: Пользователи
Сообщений: 594
Репутация: 11
Статус: Оффлайн
| Сергей, как-то поручень слева нелогичен. Куда там лезть особо? "Вход", вроде, справа, там и поручню место - нет? А полоски жаль первые, мелкодырчатые. Очень уж они немеццццкие были...
Ох, красиво получается!
Да, а поперечинка, что баки поддерживает - это временно, или останется?
|
| |
| |
| don_salluste_ | Дата: Суббота, 03.09.2011, 16:19 | Сообщение # 114 |
|
Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Quote (Doc) Куда там лезть особо? "Вход", вроде, справа, там и поручню место
Андрей, слева тоже люк будет (водилы). А лезть действительно некуда (звёзды рядом)))
После твоего камента прикинул - действительно, низко расположен левый поручень.
Вот если бы его на верх короба, горизонтально... Но всё это случилось уже после вклейки и проварки оного...
Ладно, пока короб не приклеен пусть живёт
Поручень справа выглядит так - более подходяще, его уж точно оставлю.
Стакан приклеен (примерно год сам по себе гулял) ждёт проварки! Сегодня ещё бы крышу успеть...
 Добавлено (03.09.2011, 16:19)
---------------------------------------------
Quote (Doc) Да, а поперечинка, что баки поддерживает - это временно, или останется?
Это картонка - просто что бы было на что привесить для предв. просмотра. Баки на Г-образных
штуках будут расположены.
Quote (Doc) А полоски жаль первые, мелкодырчатые
Нечего их жалеть, сделать не проблема... Да и та была всего одна (впрочем она и щас есть) -
всё равно б не хватило...
|
| |
| |
| Atrey | Дата: Воскресенье, 04.09.2011, 21:21 | Сообщение # 115 |
 Лейтенант
Группа: Пользователи
Сообщений: 986
Репутация: 19
Статус: Оффлайн
| don_salluste_, Забавная штукенция выходит.
Позновато поди я с советами лезу,Ю но всё же вдруг тебе идея приколит.
Немного рубку переделать, чтобы появилось у водителя поболе места, ну и вид тогда более вутуристичный будет.
|
| |
| |
| don_salluste_ | Дата: Среда, 21.09.2011, 23:22 | Сообщение # 116 |
|
Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Quote (Atrey) Немного рубку переделать
Нееееет, не надо....
Если серьёзно - спасибо за идею (она не далека от истины, размер несколько иной)
но новых новаций или перепланировки я просто не сдюжу
Будет просто визор на подобие вот этого http://model-forum.ucoz.ru/_fr/28/3580959.jpg и огнемёт,
бойницу коего расположу как можно ниже, но так что бы плевалка не выступала за линию НЛД.
Наводка (привод) на рычажках, что бы командиру (он же апиратор ОУ) не приходилось нырять туда-сюда...
Всё это не так просто оказалось, вроде лепилово, но хочется идеала Утомил он меня, следую уже давно проложенным курсом.
А экипажу думаю будет весьма комфортно и так - всего то двое.
И по просьбе телезрителей - фота в компании с каким нить реальным объектом
Добавлено (16.09.2011, 19:46)
---------------------------------------------
Давненько не обновлял, хотя достижений не так и много. За люки взялся.
Кормовой - кустарный, на простейших петлях. Расположение круглой решотки условное, может и не так поверну...
Будет на нём поручень или трубка (как у тигров 2) для открывания - пока не ведаю.
А вообще, места не много, так что фантазии никакой, суровый практицизм.
По углам плиты МТО расположу крючки-рымы для демонтажа оной. Затем приклею (только петли)
люк, максимально близко вправо,с учётом что по периметру люка будет отбой
(или как там его, тонкой полоской по периметру проложить и обварить... это относится и к люку водилы)
Остаётся немного места справа - пару горловин каких нить, упор для люка и может быть фильтр воздушный.
По люку водилы. Кустарный всегда успею - решил дать шанс люку от четвёрки.
Округлая задняя часть срезана, нарощен куском другого люка
(чтоб толщину соблюсти, цацки выпуклые можно испортить при обработке), округлости так же срежу,
и из остатков люка донора сделаю нахлёст на заднюю (вертикальную) часть рубки.
Пока не нравится, как петли выглядят. Бум работать над ними.
Добавлено (16.09.2011, 19:49)
---------------------------------------------
Зы Даже не представлял себе, что можно сверлить так ровно на такую (12мм с обоих строн по 6, но всё равно) глубину. Но получилось.
Вставка сверху - сверло 0.6, литник 1.2 примерно. Можно было бы свить медные, но с суперклеем
лишний раз в лом связыватся.Добавлено (21.09.2011, 23:22)
---------------------------------------------
Продолжаю вещание. Самоход получил люк доступа к двиглу. Пришлось повозится с отбортовкой
(её ещё надо обварить). свою отбортовку так же ожидает и люк водилы - но гиморно из пластика,
надо будет придумать что то другое

Сообщение отредактировал don_salluste_ - Пятница, 16.09.2011, 19:51 |
| |
| |
| Доктор | Дата: Среда, 21.09.2011, 23:34 | Сообщение # 117 |
 Лейтенант
Группа: Участники
Сообщений: 951
Репутация: 52
Статус: Оффлайн
| Красота! Приятно смотреть на аккуратнейшую работу с пластиком.
С уважением, Александр.
|
| |
| |
| a4s | Дата: Среда, 21.09.2011, 23:51 | Сообщение # 118 |
 Полковник
Группа: Мастера
Сообщений: 2182
Репутация: 325
Статус: Оффлайн
| Люк не плох ) Отбортовка аккуратно получилась. А отботовка меньше толщины люка по высоте?
|
| |
| |
| don_salluste_ | Дата: Среда, 21.09.2011, 23:59 | Сообщение # 119 |
|
Полковник
Группа: Мастера
Сообщений: 2598
Репутация: 233
Статус: Оффлайн
| Да, меньше... Люк 0.7 где то (от сиди коробки основа) а бортик о.5 наверное
Чуть отвлёкся, чуть сильней нажал на надфиль, да ещё с наклоном...
В итоге пришлось ровнять всё по изъяну.
В виду сложности сделать всё аккуратно, решил люк водилы (а его тоже нужно отбортовать)делать прямым,
без нахлёста на заднюю стенку.
|
| |
| |
| a4s | Дата: Четверг, 22.09.2011, 00:11 | Сообщение # 120 |
|
Полковник
Группа: Мастера
Сообщений: 2182
Репутация: 325
Статус: Оффлайн
| могу посоветовать способ выравнивания таких бортиков. Нужно по внешнему периметру (а лучше еще и внутри) приклеить на точки суперклея полоски пластика такой толщины, которой нужно получить высоту бортика. А потом мелким надфилем (я предпочитаю абразивную пилку для ногтей) стачивать бортик. Пластик не даст уйти ниже свой толщины и бортик получится одинаковой высоты по всей длине.
У меня к доширакпластику неоднозначное восприятие, вроде доступен и неплох при постройке, но страшно не любит растворителей - просто деградирует/разрушается/набухет в самых неожиданных местах при покраске.
|
| |
| |
|
