Jagdpanther G2 final
TolkalinДата: Вторник, 10.03.2020, 04:42 | Сообщение # 151
Лейтенант
Группа: Пользователи
Сообщений: 708
Репутация: 59
Статус: Offline
Yorik, я именно этого и опасался...
Сейчас у вас вертикальные стенки и горизонтальные заметно отличаются по толщине. Практически раза в два, если не в три....
Нет такого у оригинала. Если и есть там разница в толщинах, то еле заметная и не критичная ИМХО....
Вы же сделали сначала хороший вариант из пластика, а теперь зачем то переделали с латунью...
Сейчас у Вас разница в толщине стала реально бросаться в глаза.

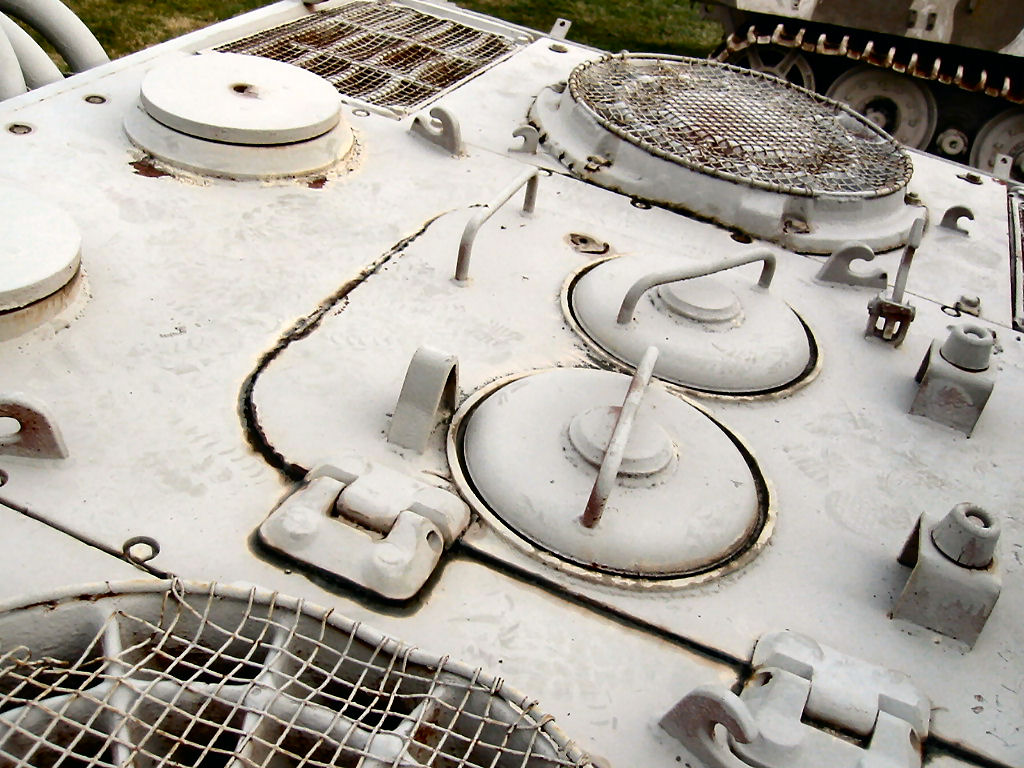

Большие листы, те что над вентиляторами, тоже примерно такой же толщины, они просто в длину меньше, чем коробы и поэтому дальше от камеры:


Сообщение отредактировал Tolkalin - Вторник, 10.03.2020, 04:43

YorikДата: Вторник, 10.03.2020, 10:33 | Сообщение # 152
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
Да, стенки тонковато вышли. Толщину листов тоже нужно ещё убирать. Вариант из пластика был неплохим, но он неправильный по ширине. Я писал в теме. И на пантерью защиту, ту что Вы приводите нельзя ровняться. Она другая в корне и способ крепления иной и форма. Здесь ширина большого листа и коробка одинаковая практически.


TolkalinДата: Вторник, 10.03.2020, 11:14 | Сообщение # 153
Лейтенант
Группа: Пользователи
Сообщений: 708
Репутация: 59
Статус: Offline
Верхняя яга -  это какой панцерврекс? Чтобы все не перелистывать...

YorikДата: Вторник, 10.03.2020, 11:29 | Сообщение # 154
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
Это 6й, но она же и в 3м есть. 300795 шасси.

YorikДата: Вторник, 10.03.2020, 12:03 | Сообщение # 155
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
Может пластик согнуть под 90гр? Нагреть феном или в кипятке. Я не пробовал, но наверное больше похоже будет. Горизонтальные листы ведь довольно таки масштабные, сильно точить нет смысла...

YorikДата: Вторник, 10.03.2020, 12:08 | Сообщение # 156
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
Memphis, вчера в 4 лёг с этими переделками, забыл взять травло на работу. Извиняюсь. Напишите мне в лс почту куда скан отправить.

TolkalinДата: Вторник, 10.03.2020, 13:38 | Сообщение # 157
Лейтенант
Группа: Пользователи
Сообщений: 708
Репутация: 59
Статус: Offline
Цитата Yorik ()
Это 6й, но она же и в 3м есть. 300795 шасси.
Да, качество фото мягко говоря не айс.... Что то на нем высматривать бесполезно.

Цитата: "Может пластик согнуть под 90гр? Нагреть феном или в кипятке. Я не пробовал, но наверное больше похоже будет."

Не знаю - я так тоже пока не пробовал делать... Как вариант - можно латунь спаять в два или три слоя, а торцы зашпаклевать, или залудить припоем, а потом аккуратно зашлифовать...

79154887925Дата: Вторник, 10.03.2020, 22:37 | Сообщение # 158
Сержант
Группа: Пользователи
Сообщений: 474
Репутация: 13
Статус: Offline
Цитата Yorik ()
Может пластик согнуть под 90гр
Можно сделать форму по ней гнуть разогретый  пластик

YorikДата: Воскресенье, 15.03.2020, 18:34 | Сообщение # 159
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
Сделал из пластика. Купил специально несколько листов разной толщины. Делал из самого тонкого, результатом остался не доволен. В итоге оставил латунные, но переточил горизонтальные листы. Теперь разница по толщине не столь разительна и после грунта будет как на фото, еле уловимой, но будет. Потому что по анализу, все же горизонтальные плиты были толще.
Поковырялся с колпаком отопителя. Для этого правда пришлось снова купить набор Вояджера для Пантеры Г поздней, ибо, на мой взгляд, самый копийный вариант сейчас делает Вояджер. Абер тоже замечательно даёт, но полукруглые «лопасти»-заслонки это не есть гуд. А здесь все чинно, благородно, кроме системы фиксации заслонок в неиспользуемом состоянии. Её полностью сделал с нуля , этого правда не видно))) Саму сетку все равно взял от Абера, мне они больше всего нравятся, потому что объемные.



Сообщение отредактировал Yorik - Воскресенье, 15.03.2020, 18:37

YorikДата: Вторник, 24.03.2020, 22:08 | Сообщение # 160
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
На некоторое время уходил на другие ресурсы для обсуждения технических аспектов с иностранными коллегами и изучение фотографий. Были сделаны определённые выводы, которыми поделюсь несколько позже.
По Модели. Защита двигателя была переделана в который раз и теперь она выглядит на 90% примерно так, как она должна выглядеть на финальной машине.
Буду делать командирскую машину, давно хотел. Но не было бронировки антенного выхода. Пришлось сделать самому. Использовал чертежи и подручные средства. Керамику выточил вручную ножом, а так же шайбу под неё. Изолятор пока РБ. Пока не попалось под руку что-то более копийное. Антенна будет Вояджер из нового набора. Фото не много, но что есть.








Сообщение отредактировал Yorik - Вторник, 24.03.2020, 22:09

KaisДата: Суббота, 28.03.2020, 14:59 | Сообщение # 161
Сержант
Группа: Пользователи
Сообщений: 354
Репутация: 121
Статус: Offline
Слушай, мне кажется крюк-фиксатор кормового откидного люка надо переделать.
Он визуально отличается от имитации реального.


Он выше точку крепления имел, и пластинку впереди. Совсем назад он откидываться не мог по-идее: люк откинул 1 раз, он по крюку ударил вскользь и его чуть отклонил назад, НО - крюк встаёт в исходное положение тут же и цепляет люк.

flammenvernichterДата: Суббота, 28.03.2020, 15:33 | Сообщение # 162
Рядовой
Группа: Пользователи
Сообщений: 95
Репутация: 3
Статус: Offline
Впечатляющая работа! Не интересовался этой моделью, но смотрю Таком и правда очень серьезно к вопросу подошел. Я хочу кстати построить машину по мотивам фото которое вы привели на этой странице - с усиленным ведущим, ящиками MHN и прочими свистелками. Правда в качестве исходника будет Драгон.

KaisДата: Суббота, 28.03.2020, 22:38 | Сообщение # 163
Сержант
Группа: Пользователи
Сообщений: 354
Репутация: 121
Статус: Offline

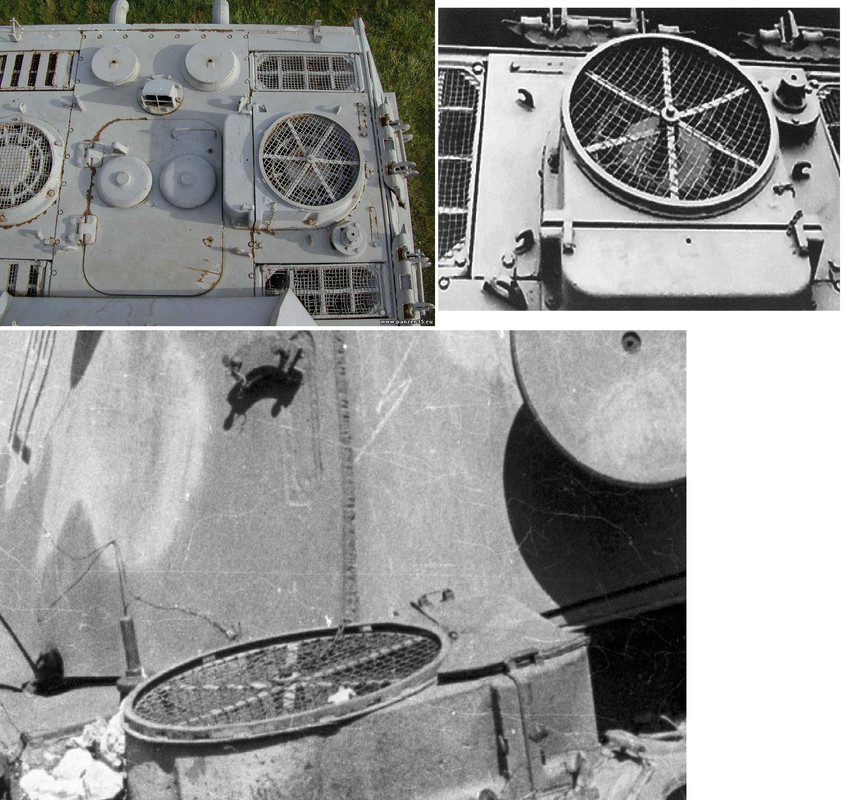

Дополнительно, у меня вопрос по отопителю:
1. Он не высоковат?
2. На нём вообще нет фактуры литья никакой, абсолютно гладкий.
3. Обод в верхней части не даёт ощущения, что туда можно поддеть лепестки. На ободе, где должны по-идее быть отверстия под выступы лепестков - ничего нет.
4. Чем обосновано такое крепление цепи от центра отопителя? Я честно скажу: ничем по-моему не обосновано. Ни разу не видел такого варианта.
5. Вижу итого 4 лепестка. Остальные 2?
6. Убогий TAKOM в 21 веке не смог дать контрящие шайбы на отопителе... плак-плак.

Антенный ввод. Этот- самый копийный? А можно фото, на котором он похож так сильно на настоящий? С учётом периода особенно, когда резиновый постамент ввода уменьшился в размерах чуть ли не с прототипов "Охотницы"?

Держатели траков слишком узкие, на мой взгляд.

А крепления тросов с какой целью перевёрнуты? Юрий, не верится, что их срезали и переваривали на реальной машинеюююю Комплект защиты - это унифицированное решение, он не предполагает перекроить пол-машины. Откуда инфа такая?


Сообщение отредактировал Kais - Суббота, 28.03.2020, 22:46

YorikДата: Суббота, 28.03.2020, 23:07 | Сообщение # 164
Сержант
Группа: Пользователи
Сообщений: 292
Репутация: 19
Статус: Offline
Здравствуйте. Ящики с вертикальной высштамповкой не являются особенностью машин MNH, все читают Трактс, но это ошибочная информация. Серьезно не Таком подошёл, это я подошёл. Таком как все другие сделал примерно, а переделка Такома хуже Тамии. Потому что там хоть просто добавляй чего нет, а тут сначала отрежь , зашпаклюй и заново сделай. Модель идеальна для изкоробки. Для доделок нет. Куча отверстий под шанец и тд. То есть не просто «лягушку» поменяй на травленую, а сначала дырку замажь под коробочную, потом вышкури, а потом «лягушка». И того день на один фиксатор. То же самое с надгусеничными полками и всем шанцевым инструментом. Инструмент отлит так себе. Что-то оставляю, что-то меняю на РФМ. Например кувалда и топор ничего так. Ножницы уродские. Пулемёт уродский. Надо смотреть и выбирать из разных наборов все.
По колпаку отопителя. Он такой же как у всех. Как у Тамии, РФМ, Драгона и тд. Обод полностью копийный в торце прорези под выступы съемных секций отопителя. Мне надоело делать наполовину закрытый отопитель, захотелось сложить все секции в стопку в этот раз. Их там 6 плохо видите. По цепи вообще не понял. Цепь приварена к шайбе стяжного болта , который прижимает секции отопителя. На машине, которою восстановили их две. Одна, чтоб не потерять тот самый болт, вторая, чтоб не потерять болт с пластиной, которая держит секции в сложенном состоянии.
По защите двигателя я владею такой информацией. И пластины держателей коуша троса переворачивались на всех Г2 МИАГ с защитой двигателя. Потому что в штатном положении они больше не вмещались. За фото в Panzerwrecks 18.
Схематично покажу цепи. Что смущает не ясно.


Сообщение отредактировал Yorik - Воскресенье, 29.03.2020, 03:07

KaisДата: Воскресенье, 29.03.2020, 09:35 | Сообщение # 165
Сержант
Группа: Пользователи
Сообщений: 354
Репутация: 121
Статус: Offline
Юрий, спасибо! Дело в том, что у меня к сожалению пока на руках этой охотницы нет (а вот RFM как раз приедет сегодня), поэтому не всё вижу по фото как оно в реальности.
Вопросы не чтоб "докопаться", а... для себя понять в том числе.
По цепочке, я почему спросил: мне казалось, было 2 варианта: когда прижимная пластинка "лепестков" крепилась цепочкой в верхней части, и когда действительно как вариант цепь
от прижимной гайки шла к пластинке. Одна цепь, не две. Что интересно, я эту фото видел, но всегда казалось что это одна длинная цепочка...
